Paquete 3

INSTRUCCIONES DE MONTAJE

      Consejos de los expertos

      Se incluyen tornillos de repuesto con cada pieza. Ocasionalmente, se te puede indicar que guardes tornillos de repuesto o sin usar para una etapa posterior. Guarda estos repuestos en un lugar seguro y etiquétalos correctamente

      Asegúrate de no confundir los tornillos. Parecen muy similares, pero las roscas varían ligeramente. Usar los tornillos incorrectos puede dañar las piezas. Solo usa el destornillador del tamaño correcto que encaje firmemente en la cabeza del tornillo

      Cuando asegures partes juntas usando múltiples tornillos, ajusta cada tornillo ligeramente para asegurar que todas las partes estén correctamente alineadas antes de apretarlas suavemente, pero no demasiado, en el orden en que los colocaste

      El destornillador puede magnetizarse frotándolo con un imán (imán de nevera, etc.) lo que permite sostener los tornillos y facilitar el ensamblaje

      Si un tornillo está duro al entrar en una parte metálica, no lo fuerces ya que podrías romper la cabeza. Retíralo y pon una pequeña cantidad de vaselina, jabón o aceite ligero en la rosca. Eso lo lubricará y facilitará su apretado

      Algunas partes requerirán un poco de pegamento para el ensamblaje. Por favor, aplica el pegamento con moderación y usa un palillo de cóctel para que no uses demasiado ni apliques el pegamento demasiado pesadamente. Recomendamos pegamento en gel tipo superglue o pegamento líquido extra fino para modelismo. Donde sea posible, las partes deben ser probadas en su lugar antes de pegarlas

      Asegúrate de tener buena ventilación al usar adhesivos y de cerrar bien los tapones

      Usa un imán para ayudar a encontrar tornillos que hayan caído al suelo

      Usa cinta de enmascarar para mantener las partes temporalmente en su lugar

      Corta las partes de un bastidor (armazón) con cortadores laterales o un cuchillo de manualidades. Los cortadores laterales suelen ser los más fáciles

      Durante el curso de esta construcción, recibirás muchas piezas que ensamblarás inmediatamente – siguiendo las instrucciones en la etapa correspondiente – y otras piezas que deberías almacenar de manera segura a un lado, para usar en etapas futuras de ensamblaje

      Siempre protege el acabado de pintura en los componentes colocando una alfombrilla de corte, una hoja de papel blanco o un paño suave en tu superficie de trabajo

      Cuando conectes cables, asegúrate de que la energía esté apagada. Las pinzas se pueden usar para ajustar los cables de PVC agarrando cuidadosamente a unos 5 mm del extremo del cable. Si es necesario retirar un cable de un enchufe, no tires del cable ya que esto podría dañar la conexión. Agarra el enchufe con las pinzas para retirarlo

      ¡Izquierda y Derecha! Cuando construyas tu AH-64 Apache, el lado izquierdo o derecho se refiere a ese lado como si estuvieras sentado en la cabina

      Cuando veas este símbolo, presta atención al texto de la instrucción en negrita y verifica la orientación de las partes en la imagen ya que esto será particularmente importante para el ensamblaje en etapas posteriores

      ADVERTENCIA: Algunas partes se ensamblan usando imanes. Estos imanes pueden causar lesiones graves si se ingieren. Manténlos alejados de los niños. Si sospechas que se ha tragado un imán, busca ayuda médica de inmediato

      Esto no es un juguete. No apto para niños menores de 14 años debido a piezas pequeñas. Se requiere supervisión adulta.

      Etapa 13: Preparando los cohetes

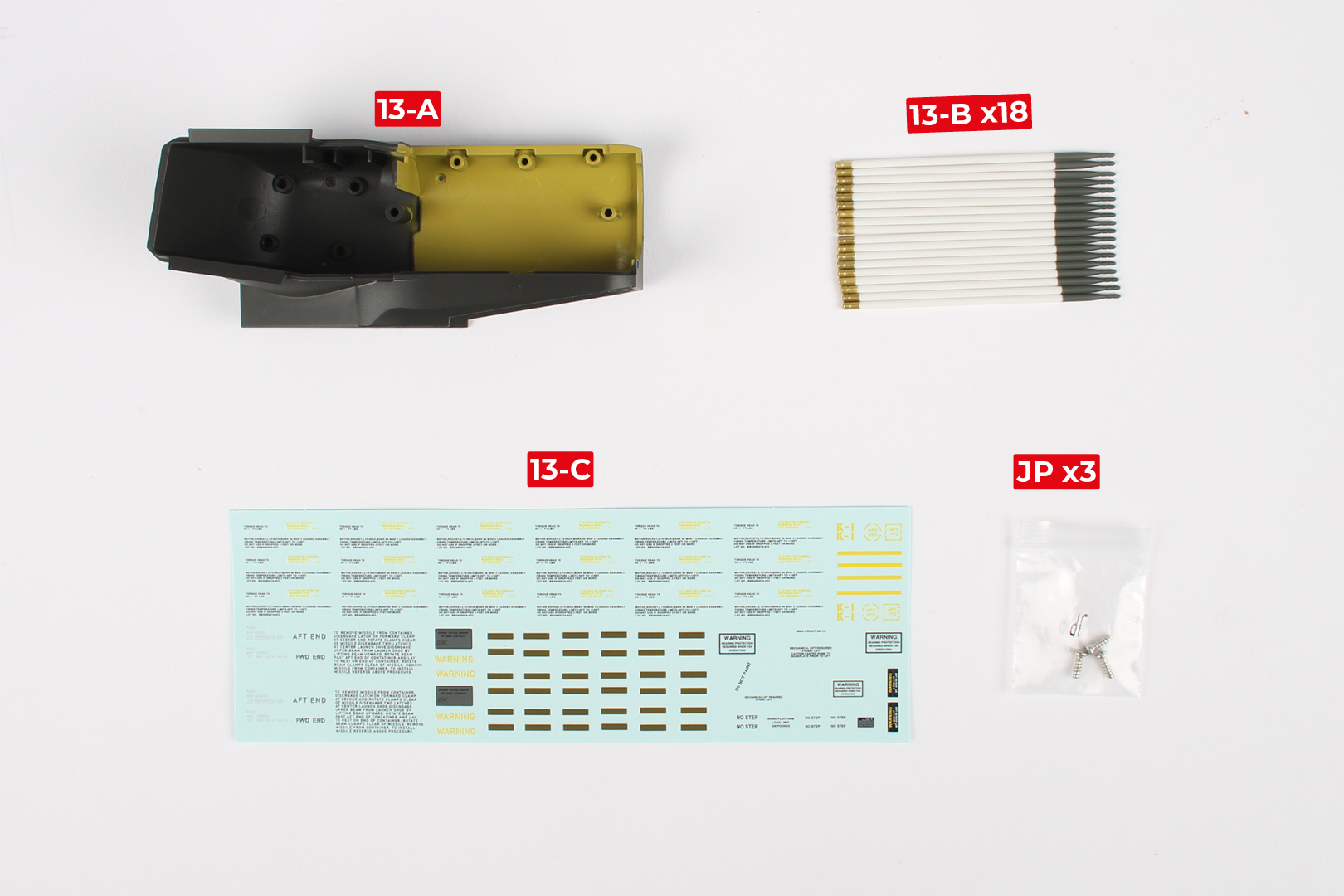

      ETAPA 13 LISTA DE PIEZAS

      13-A13-C
      13-B x18JP x3

      Paso 1

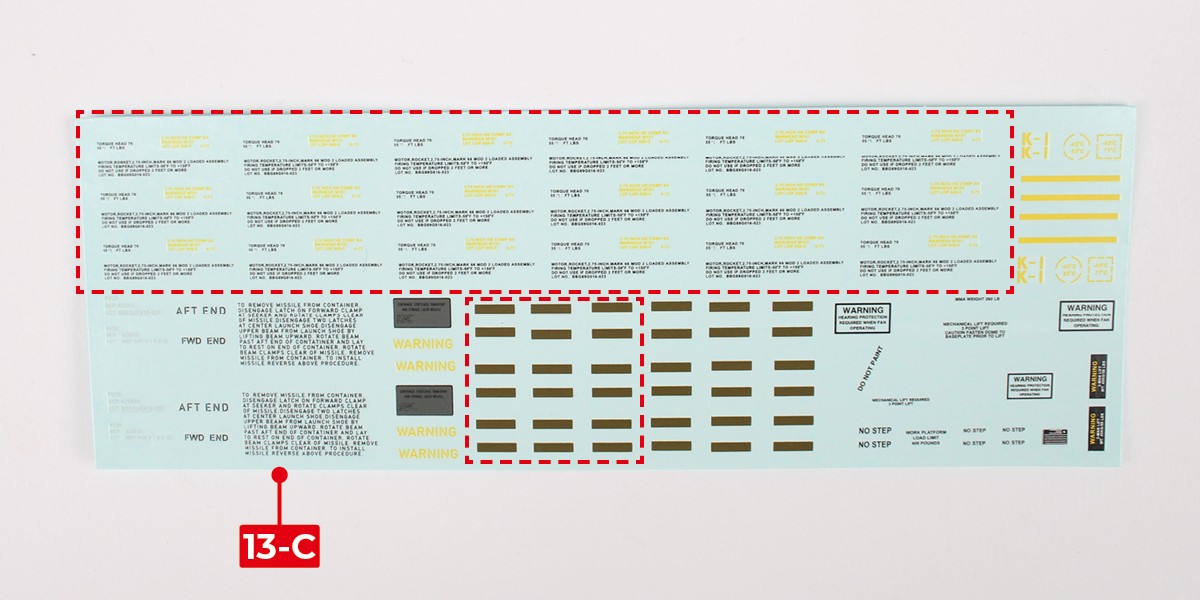

      Toma el 13-C y recorta las calcomanías delineadas en rojo.

      No hay repuestos. Guarda los restantes para más adelante.

      a

      Paso 2

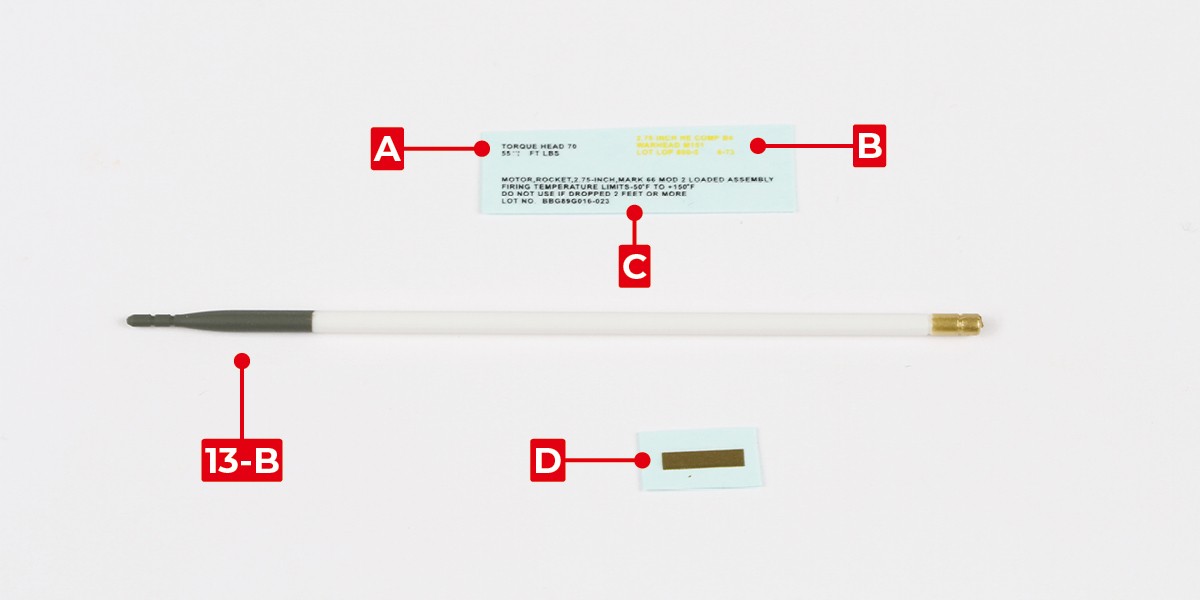

      Toma 13-B y un conjunto de calcomanías.

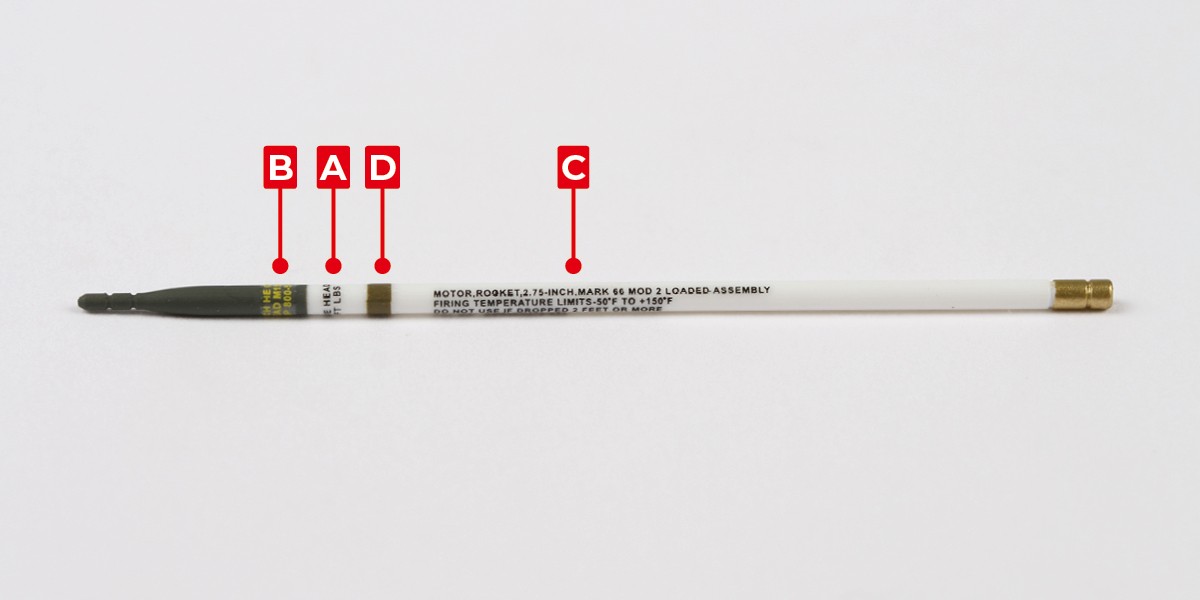

      Aplica las calcomanías A, B, C y D a 13-B.

      a
      b

      Paso 3

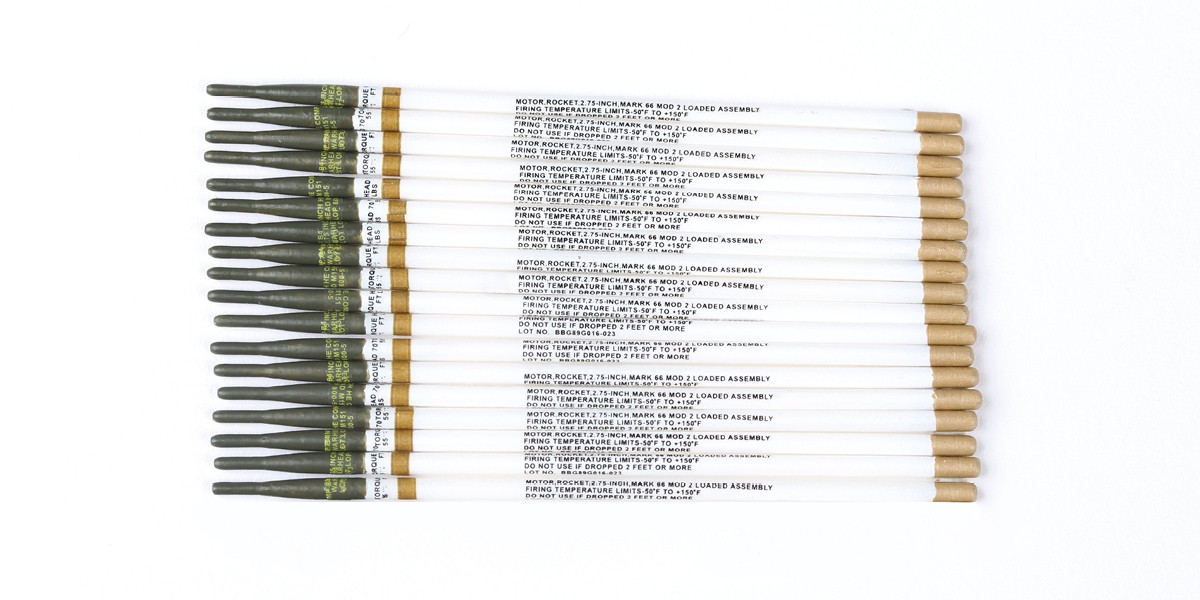

      Repite el paso 2 para hacer 18 cohetes.

      Usa el primer 13-B como referencia al posicionar las calcomanías para ayudar a alinearlas.

      a

      Paso 4

      Compruebe que 5-L se haya instalado en la orientación correcta. El extremo más ancho debe estar en la parte superior.

      a

      ETAPA COMPLETA

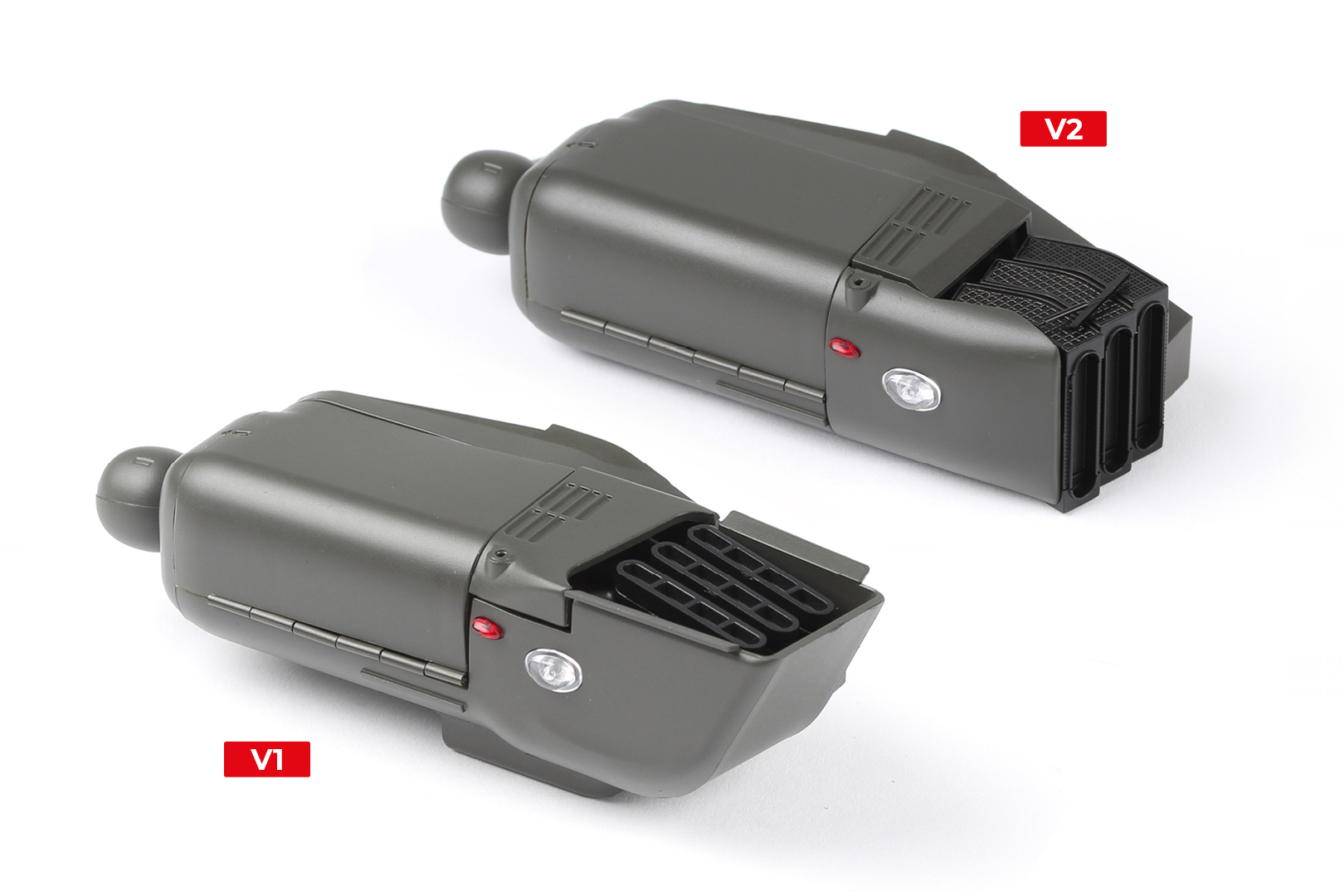

      Motores Apache AH-64D: Versión 1 o Versión 2

      En las próximas etapas comenzarás a ensamblar la góndola para el motor izquierdo. Tienes dos opciones para construir las góndolas en tu modelo. A continuación, puedes ver una comparación entre las dos versiones para ayudarte a elegir.

      La Versión 1 presenta el escape modificado orientado hacia arriba.

      La Versión 2 presenta el escape original.

      Si eliges construir la Versión 1, sigue las etapas tituladas 'v1'.

      Si eliges construir la Versión 2, sigue las etapas tituladas 'v2'.

      Etapa 14-v1: La góndola del motor izquierdo – parte 1

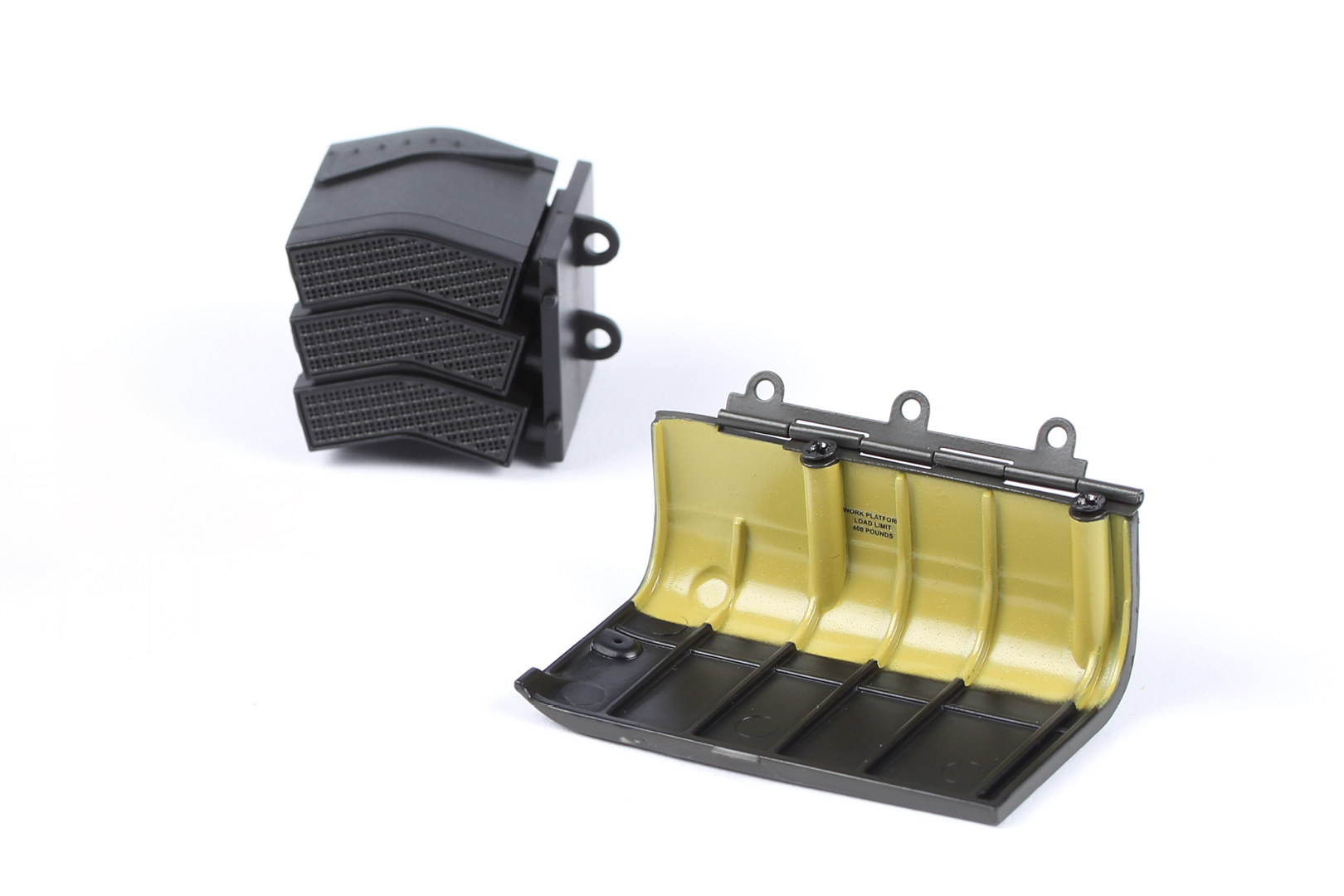

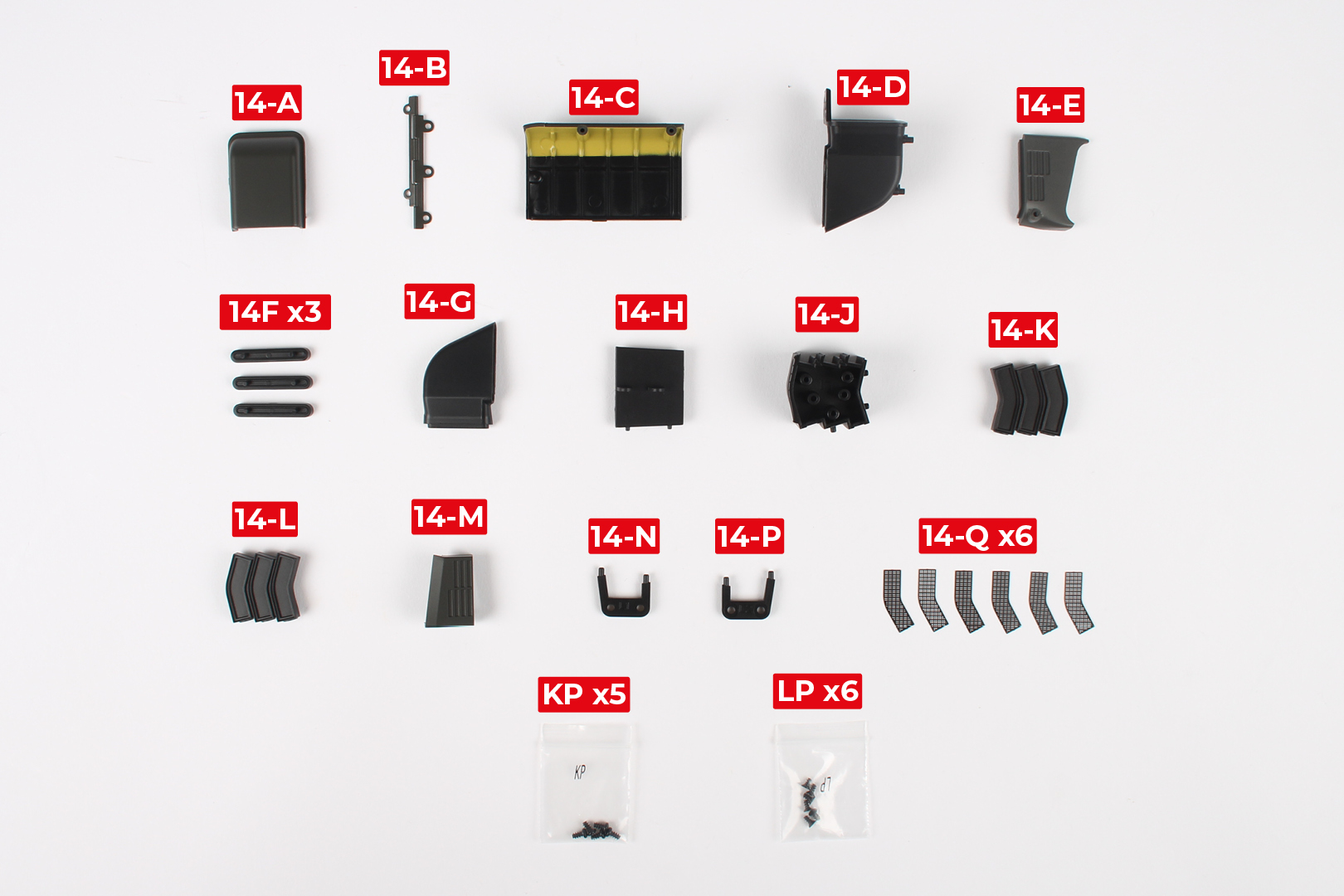

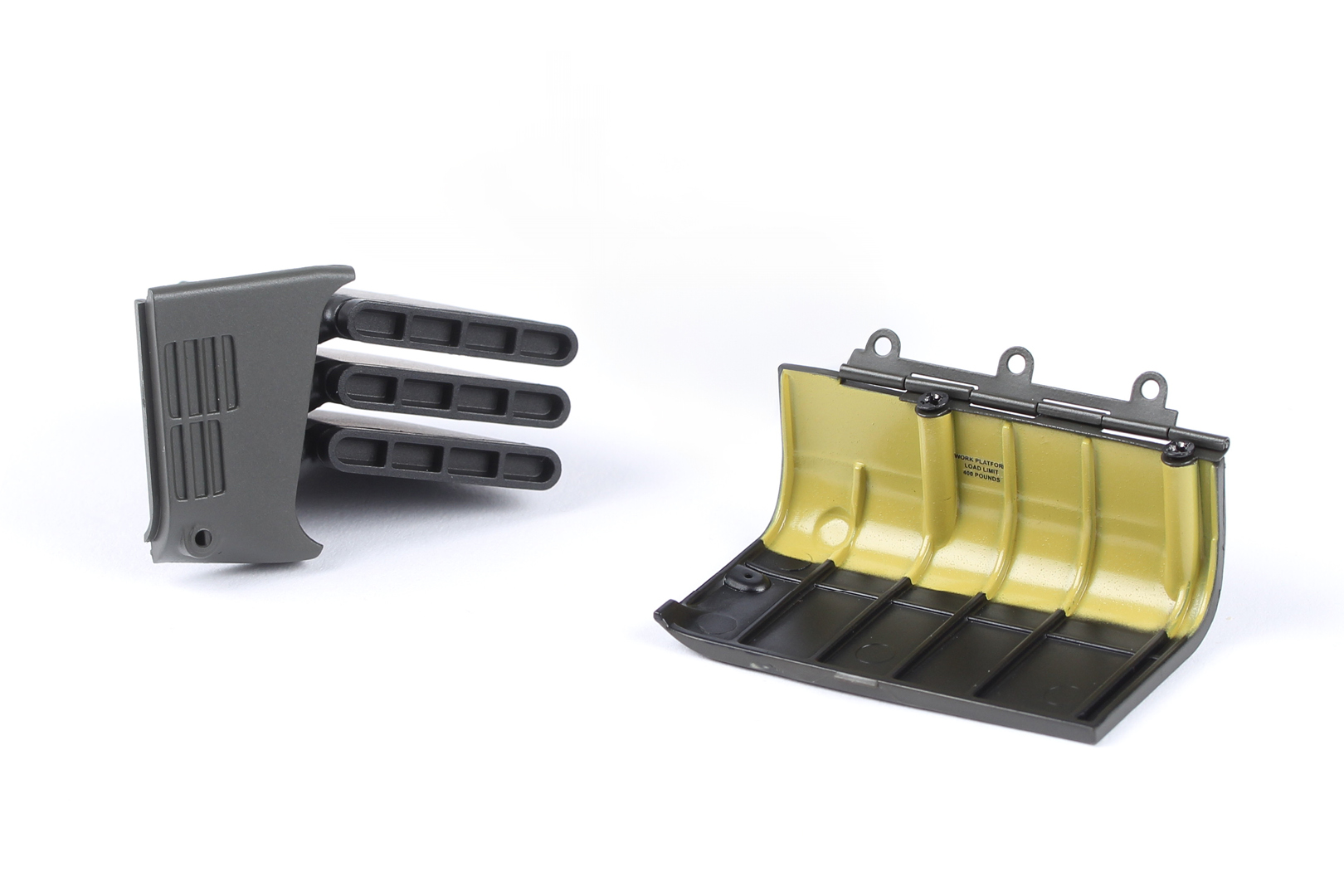

      ETAPA 14 LISTA DE PIEZAS

      14-A14-G14-N
      14-B14-H14-P
      14-C14-J14-Q x6
      14-D14-KKP x5
      14-E14-LLP x6
      14-F x314-M

      Paso 1

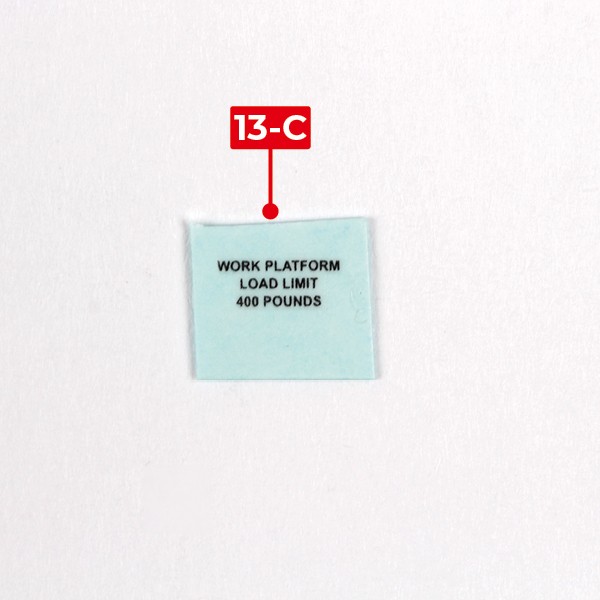

      Corta la calcomanía de 13-C.

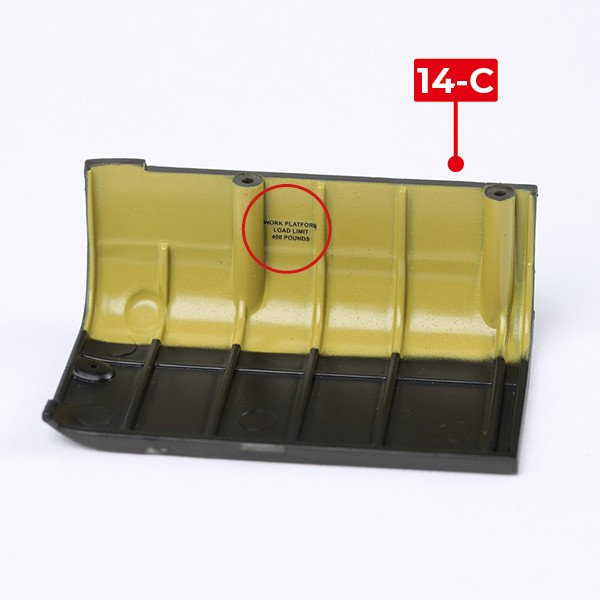

      Aplica la calcomanía en 14-C como se muestra.

      a
      b

      Paso 2

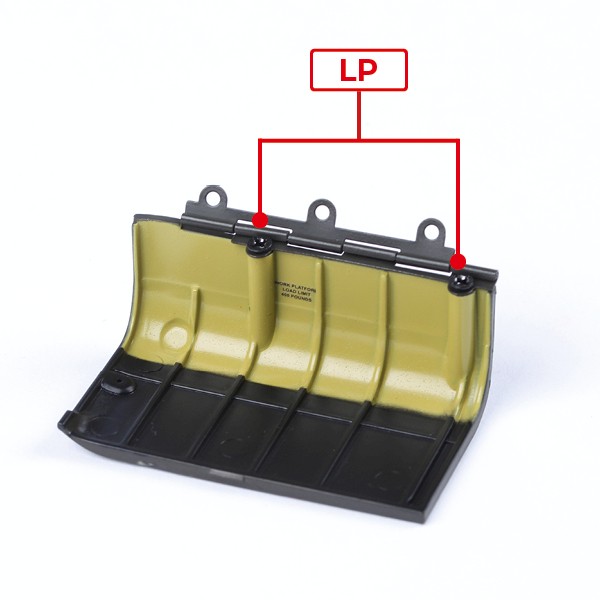

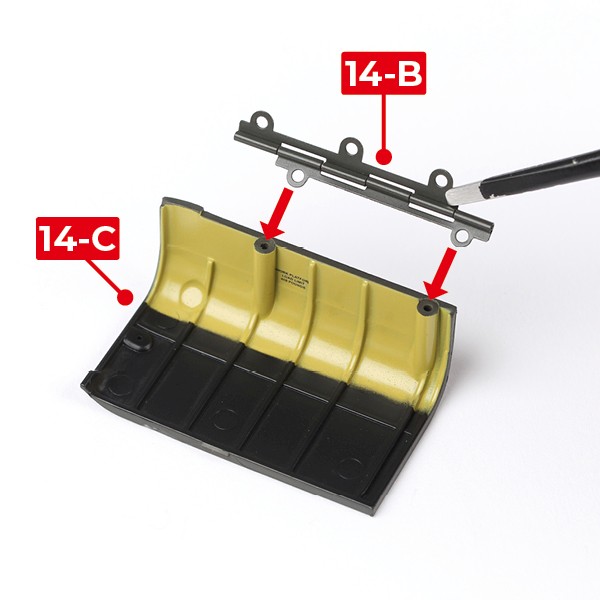

      Coloca 14-B sobre 14-C.

      Atornilla las partes juntas usando 2x LP.

      a
      b

      Paso 3

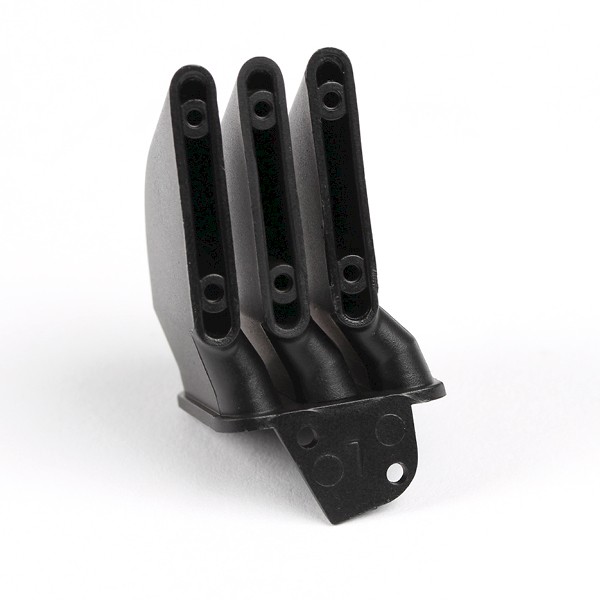

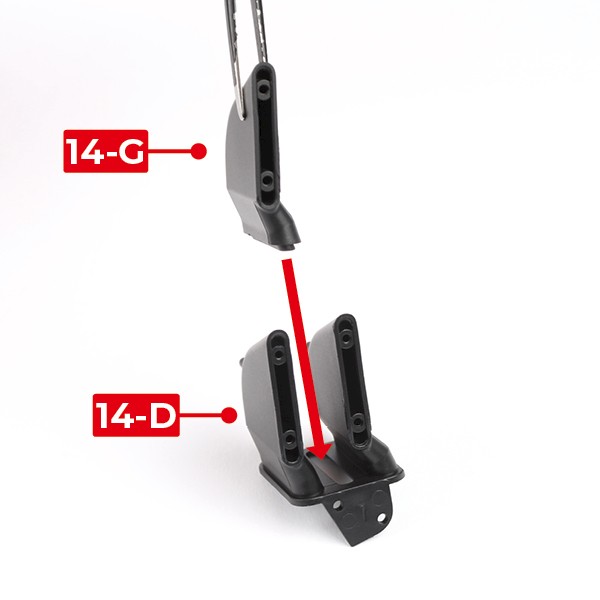

      Pegue 14-G a 14-D.

      a
      b

      Paso 4

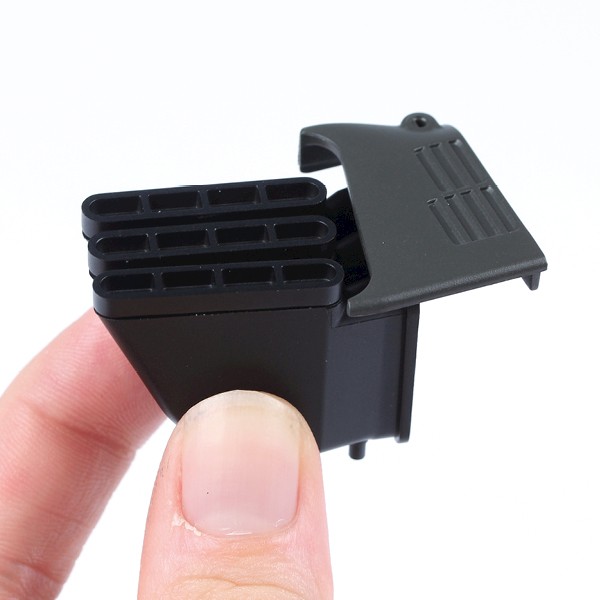

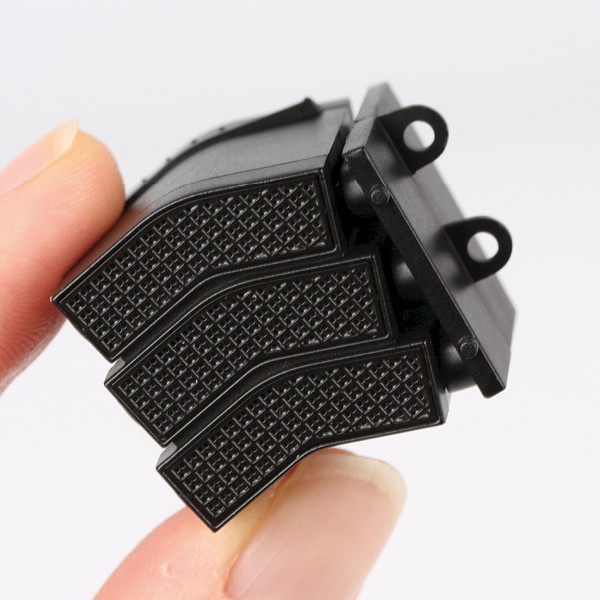

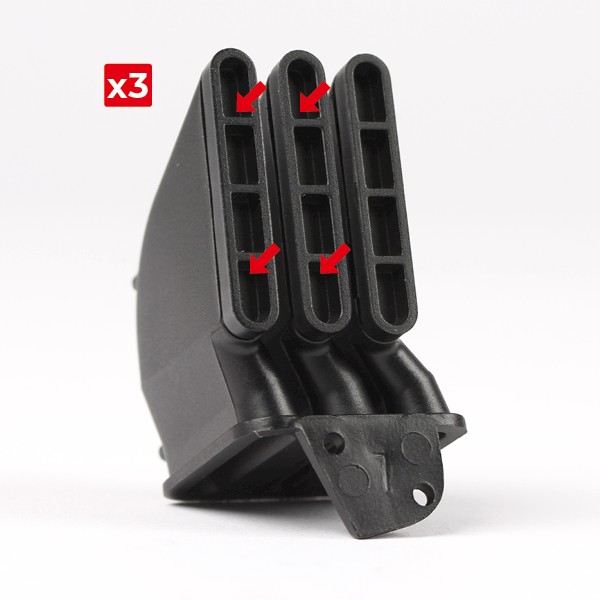

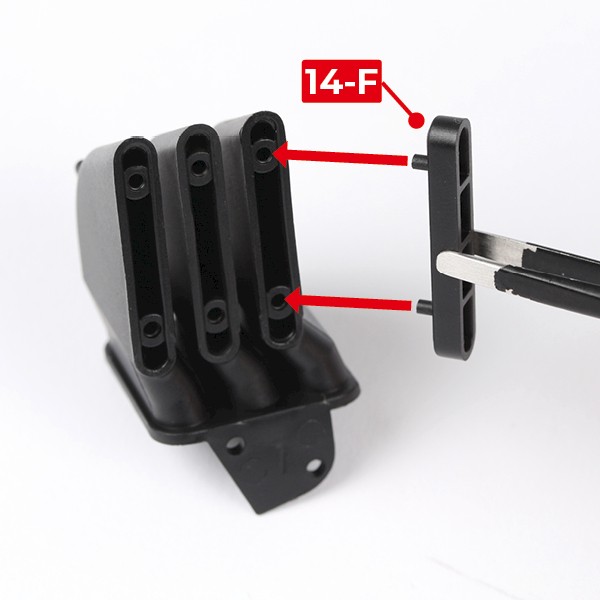

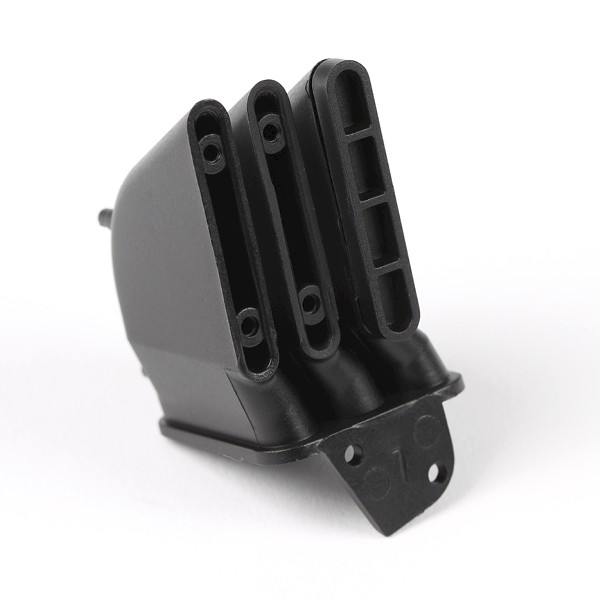

      Presiona 14-F en el ensamblaje.

      Repite para ajustar 3x 14-F.

      a
      b
      c

      Paso 5

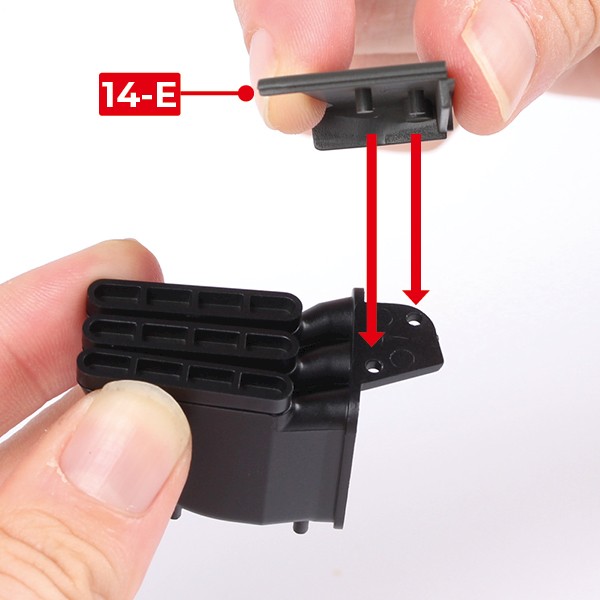

      Presione 14-E en el ensamblaje.

      a
      b

      ETAPA COMPLETA

      Etapa 14-v2: La góndola del motor izquierdo – parte 1

      ETAPA 14 LISTA DE PIEZAS

      14-A14-G14-N
      14-B14-H14-P
      14-C14-J14-Q x6
      14-D14-KKP x5
      14-E14-LLP x6
      14-F x314-M

      Paso 1

      Corta la calcomanía de 13-C.

      Aplica la calcomanía en 14-C como se muestra.

      a
      b

      Paso 2

      Coloca 14-B sobre 14-C.

      Atornilla las partes juntas usando 2x LP.

      a
      b

      Paso 3

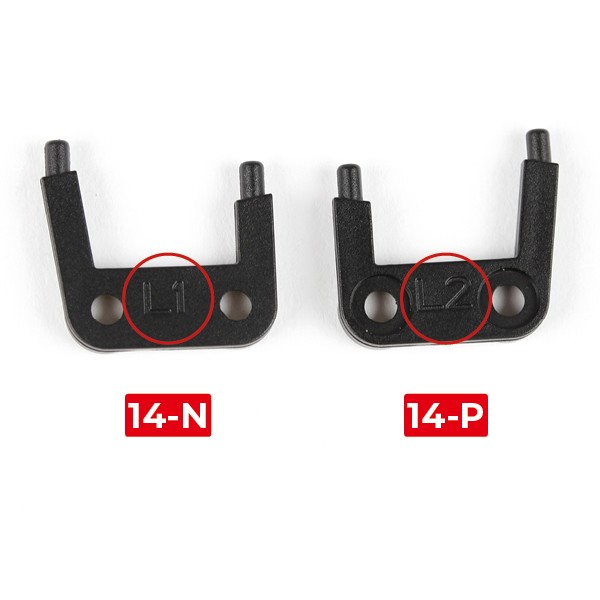

      Las piezas 14-N y 14-P están marcadas como 'L1' y 'L2' (encerradas en un círculo).

      a

      Paso 4

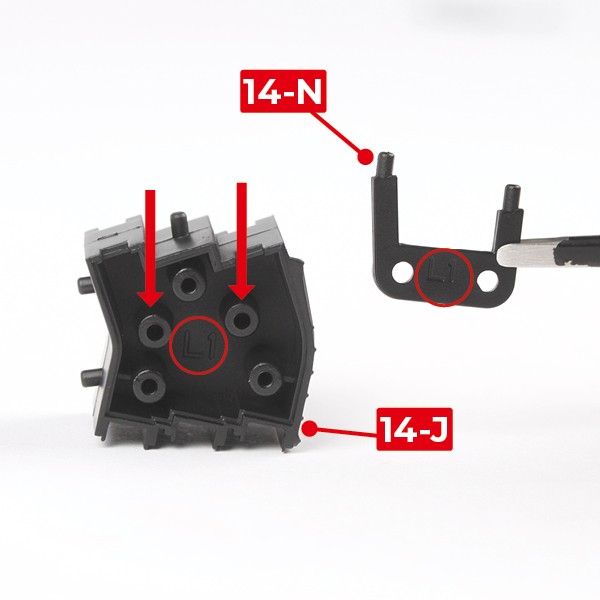

      Presiona 14-N sobre 14-J en el lado marcado 'L1'.

      Atornilla las partes juntas usando 2x KP.

      a
      b

      Paso 5

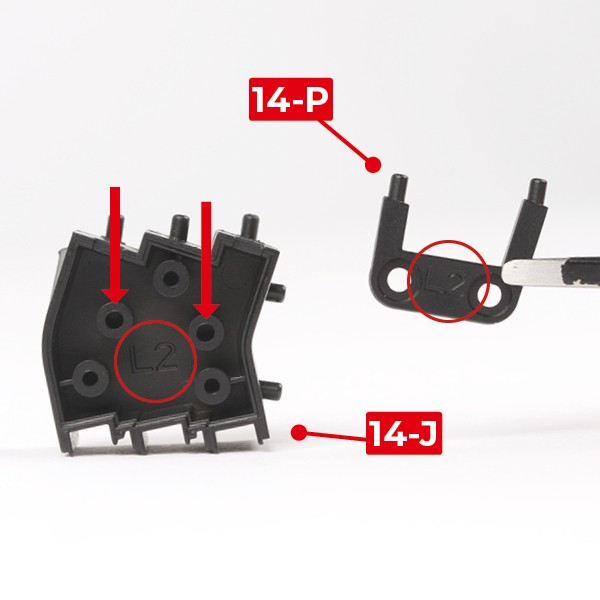

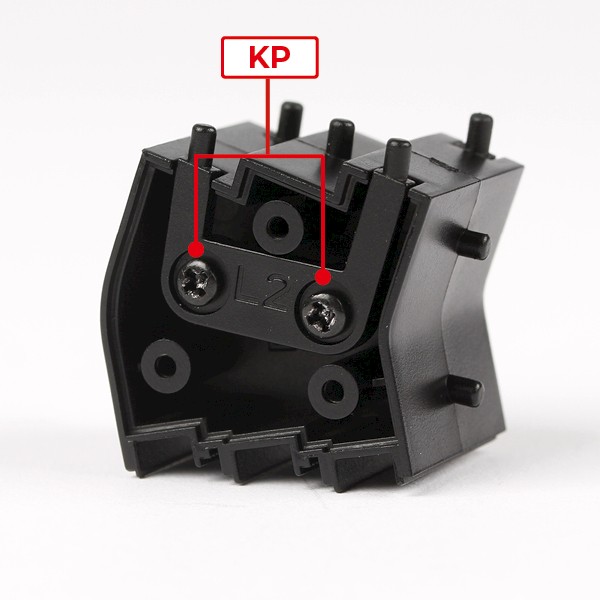

      Presione 14-P sobre 14-J en el lado marcado 'L2'.

      Atornille las partes juntas usando 2x KP.

      a
      b

      Paso 6

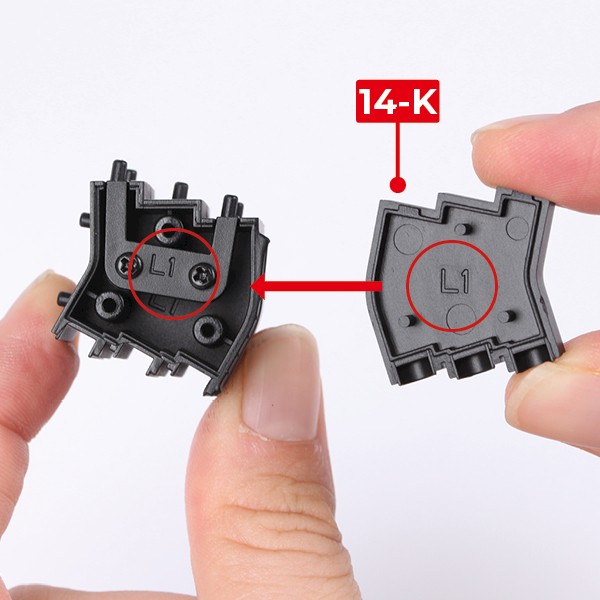

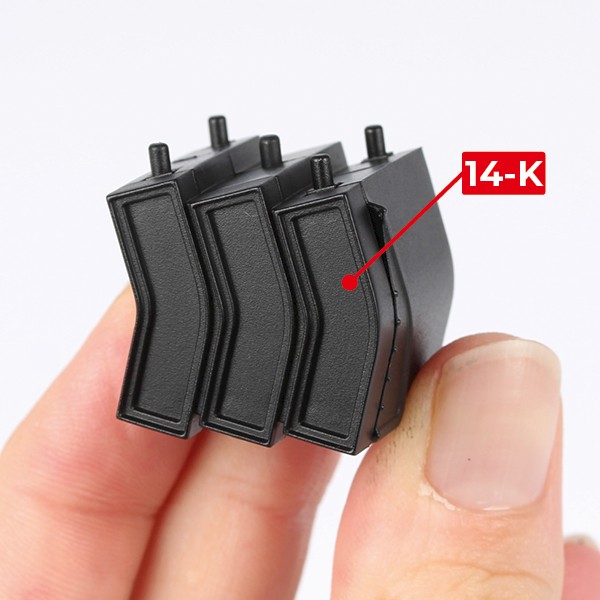

      Presiona 14-K (marcado como 'L1') sobre el ensamblaje.

      a
      b

      Paso 7

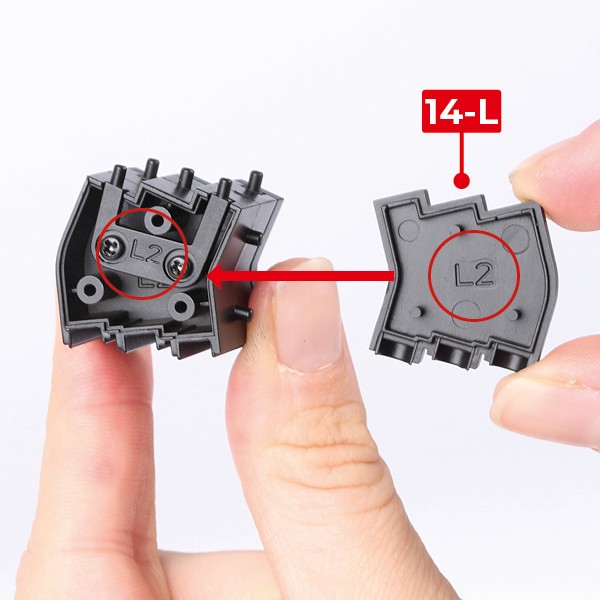

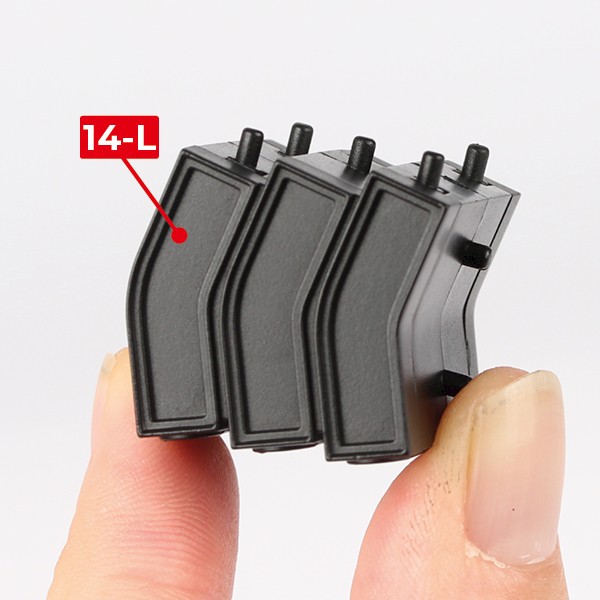

      Presiona 14-L (marcado como 'L2') en el ensamblaje.

      a
      b

      Paso 8

      Alinea 14-Q con el ensamblaje como se muestra.

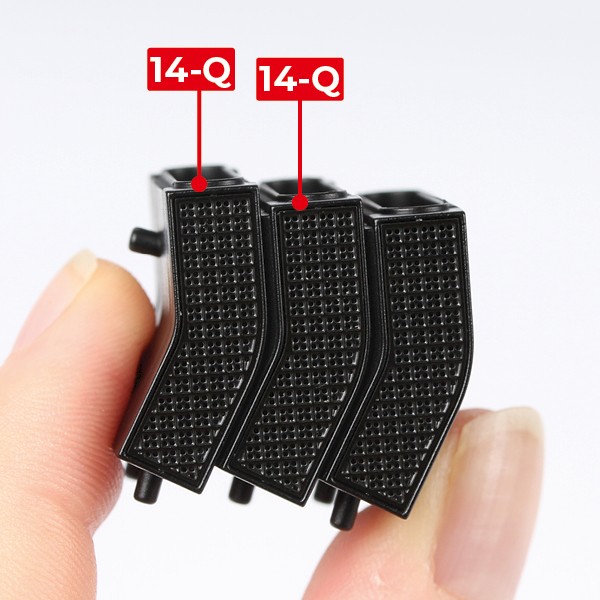

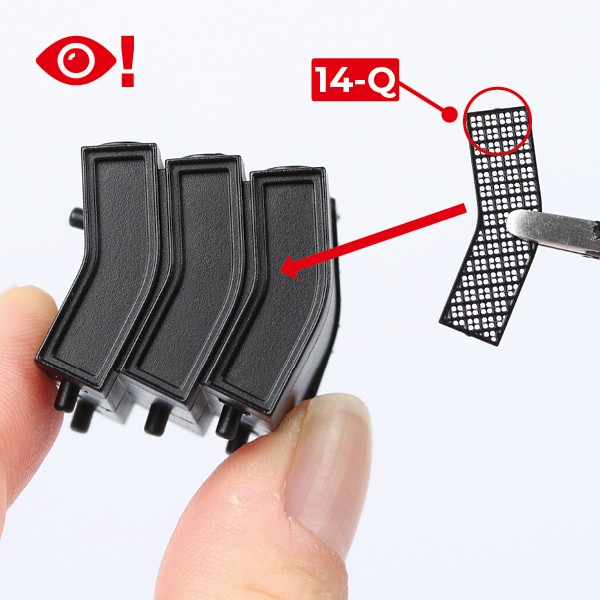

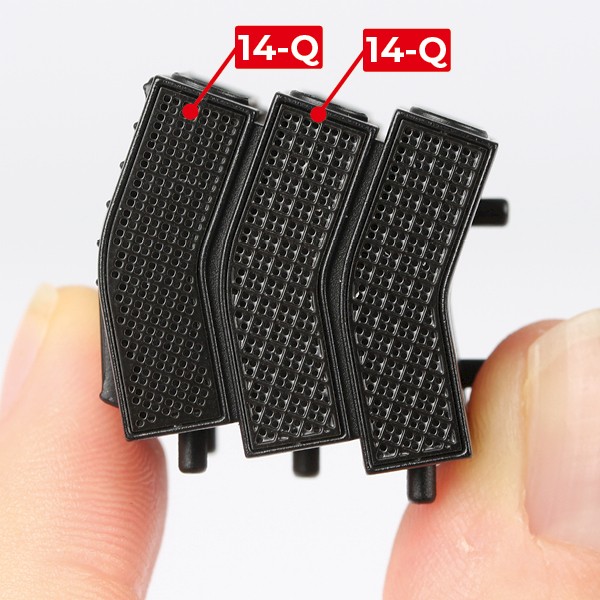

      Presiona 14-Q en el ensamblaje. Repite este proceso para ajustar 3x 14-Q, asegurándote de que las rejillas estén alineadas correctamente.

      a
      b

      Paso 9

      Repite en el lado opuesto del ensamblaje.

      Asegúrate de que las rejillas estén alineadas de la misma manera.

      a
      b

      Paso 10

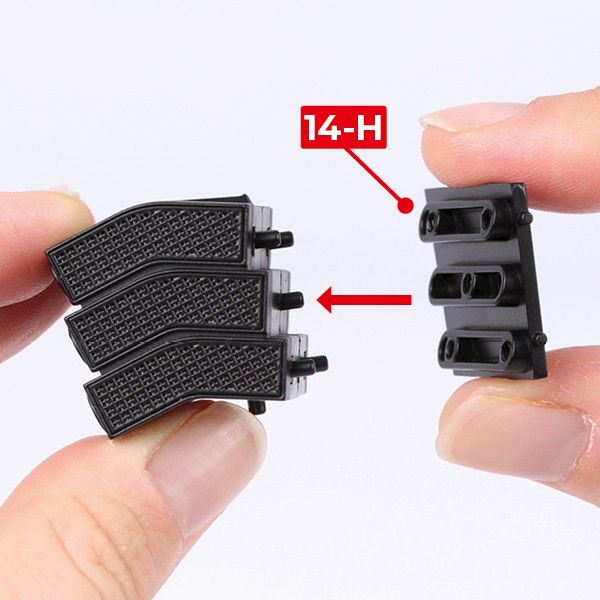

      Presiona 14-H en el ensamblaje.

      a
      b

      ETAPA COMPLETA

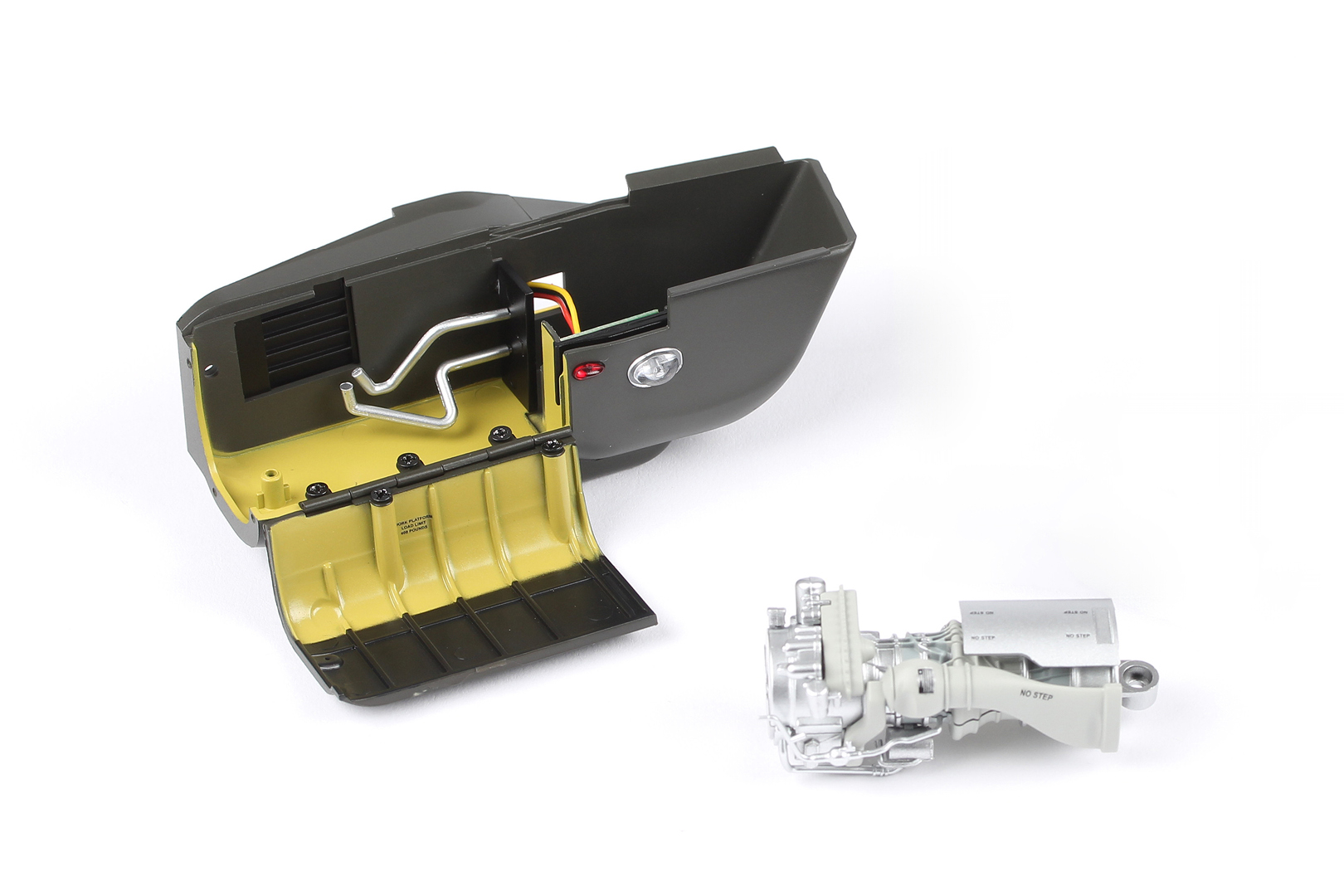

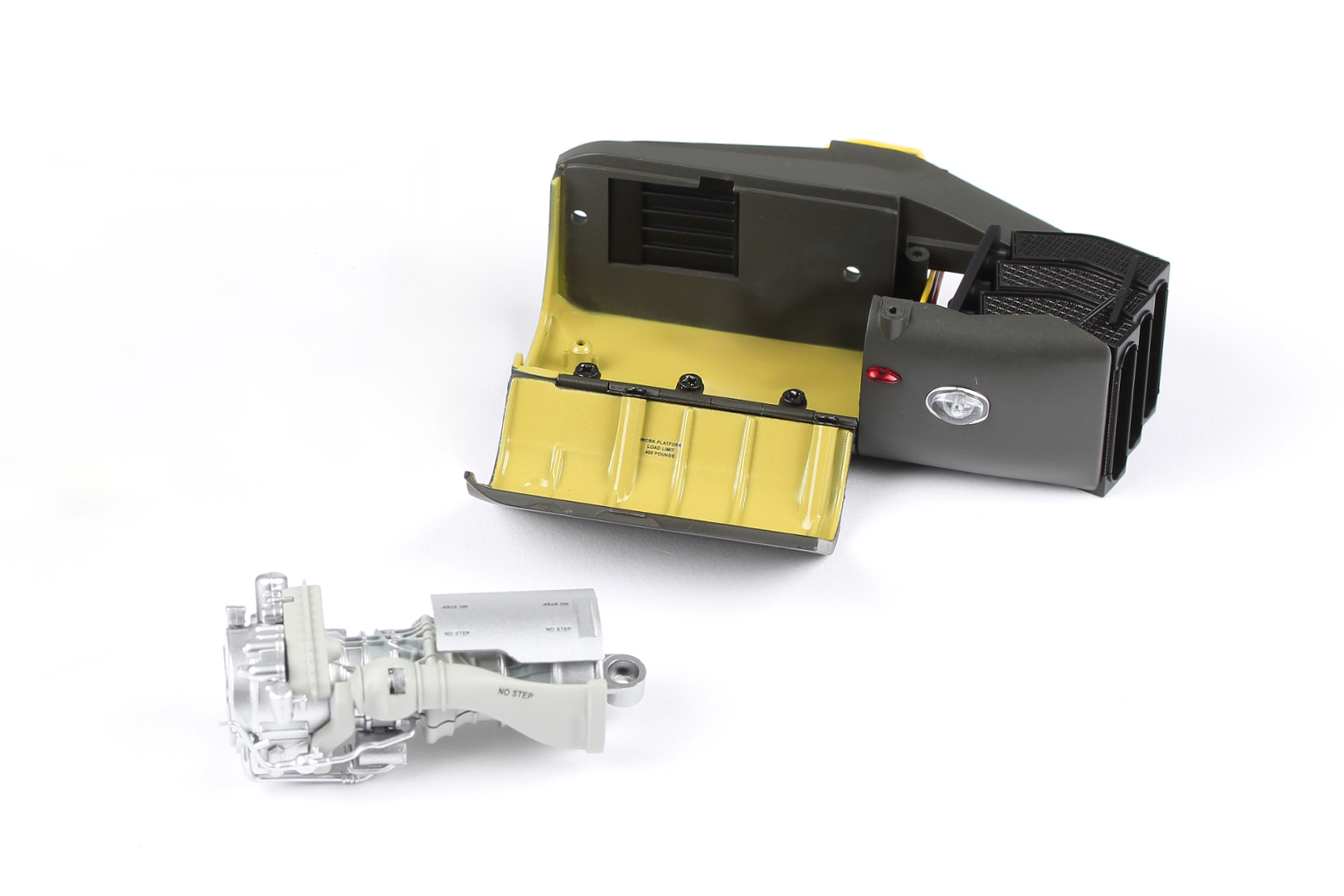

      Etapa 15-v1: La góndola del motor izquierdo – parte 2

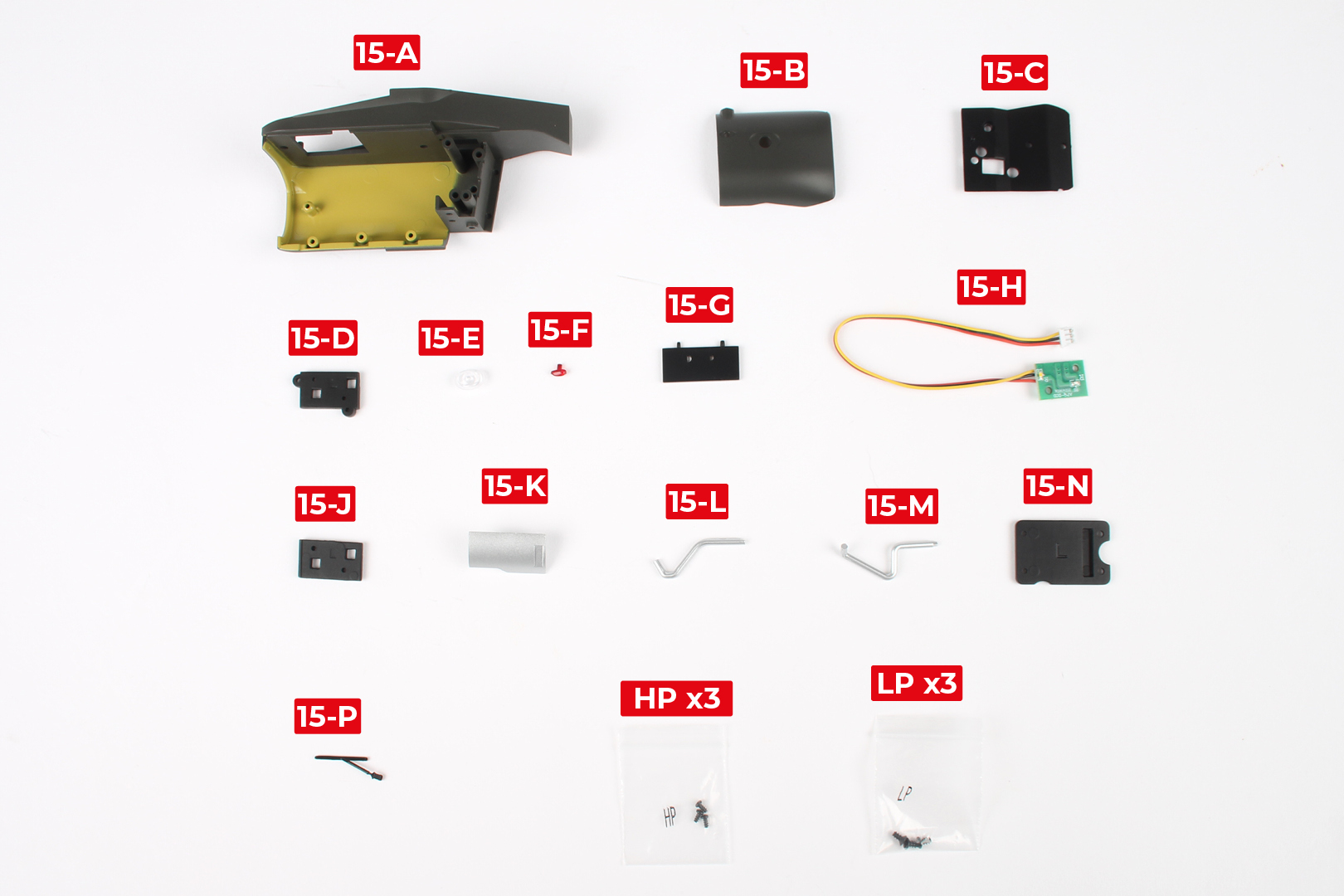

      ETAPA 15 LISTA DE PIEZAS

      15-A15-J
      15-B15-K
      15-C15-L
      15-D15-M
      15-E15-N
      15-F15-P
      15-GHP x3
      15-HLP x3

      Paso 1

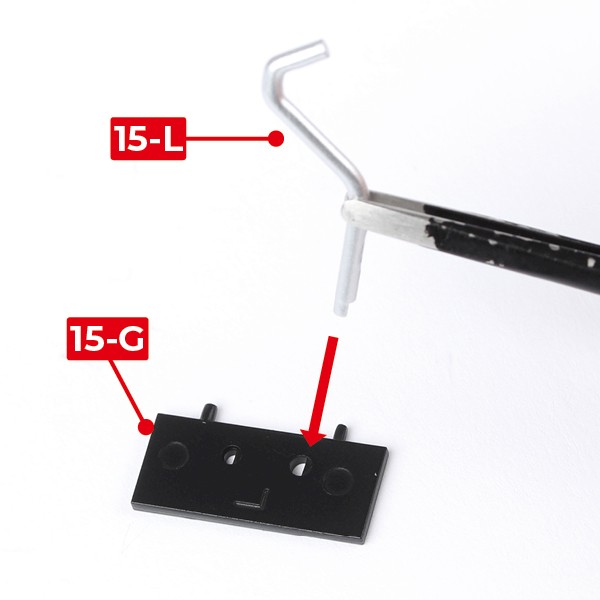

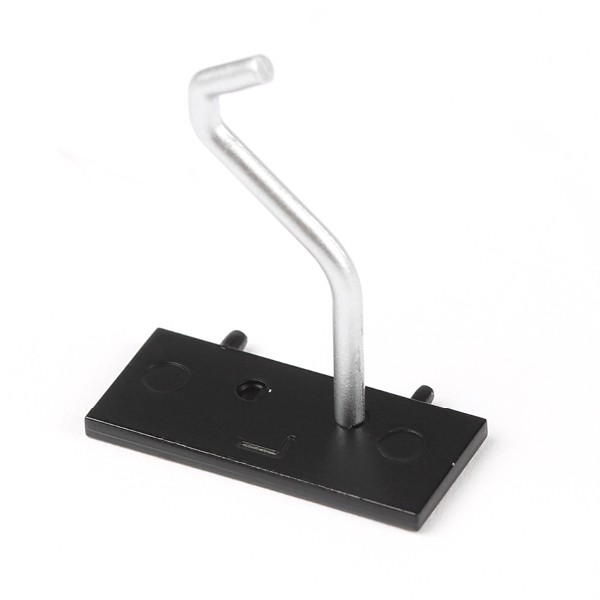

      Pegue 15-L en 15-G.

      a
      b

      Paso 2

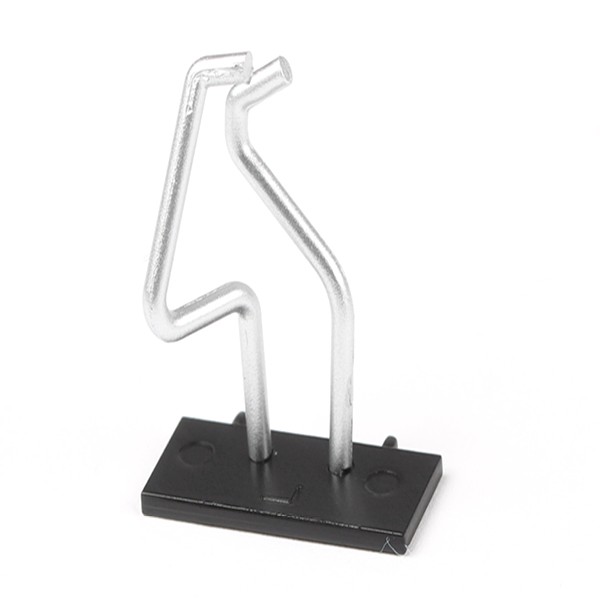

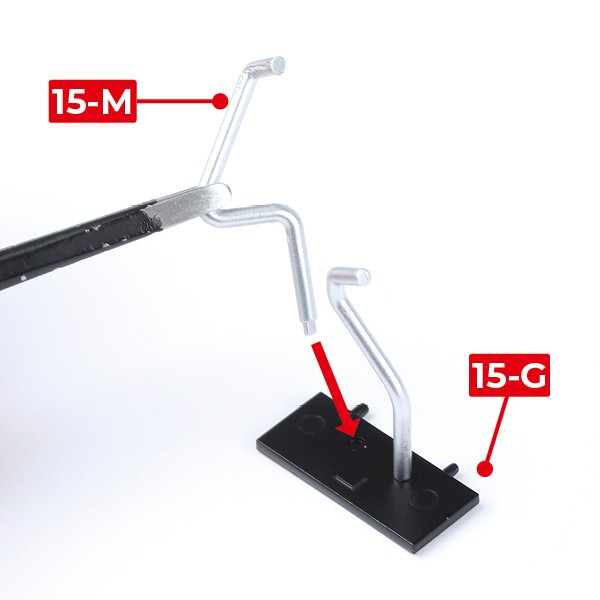

      Pega 15-M en 15-G.

      a
      b

      Paso 3

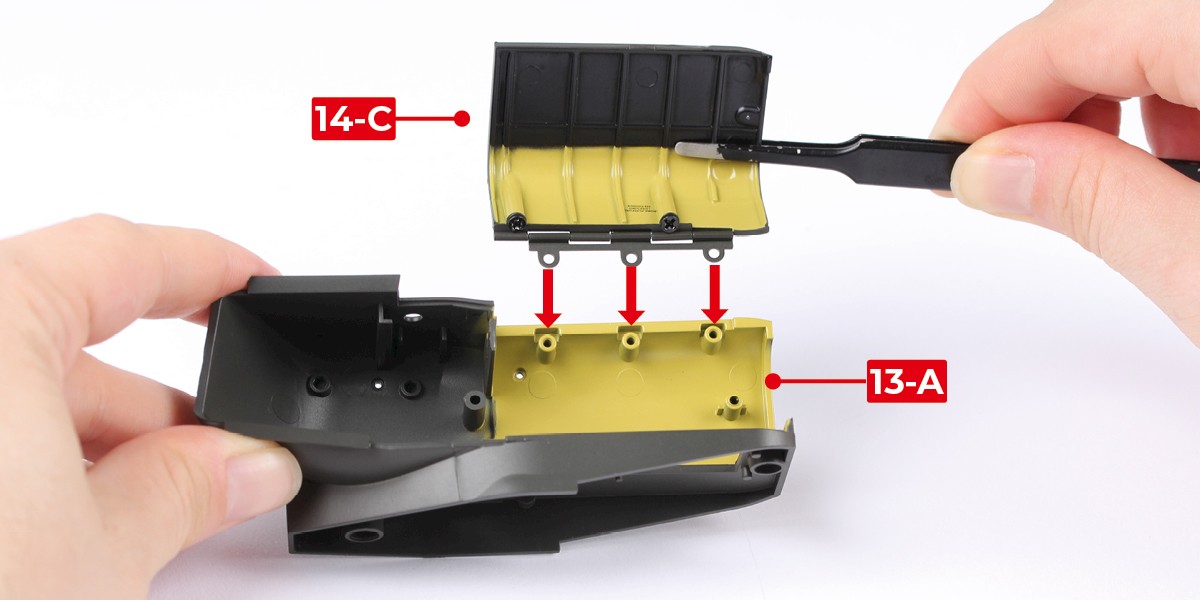

      Coloca 14-C (etapa 14) sobre 13-A (etapa 13).

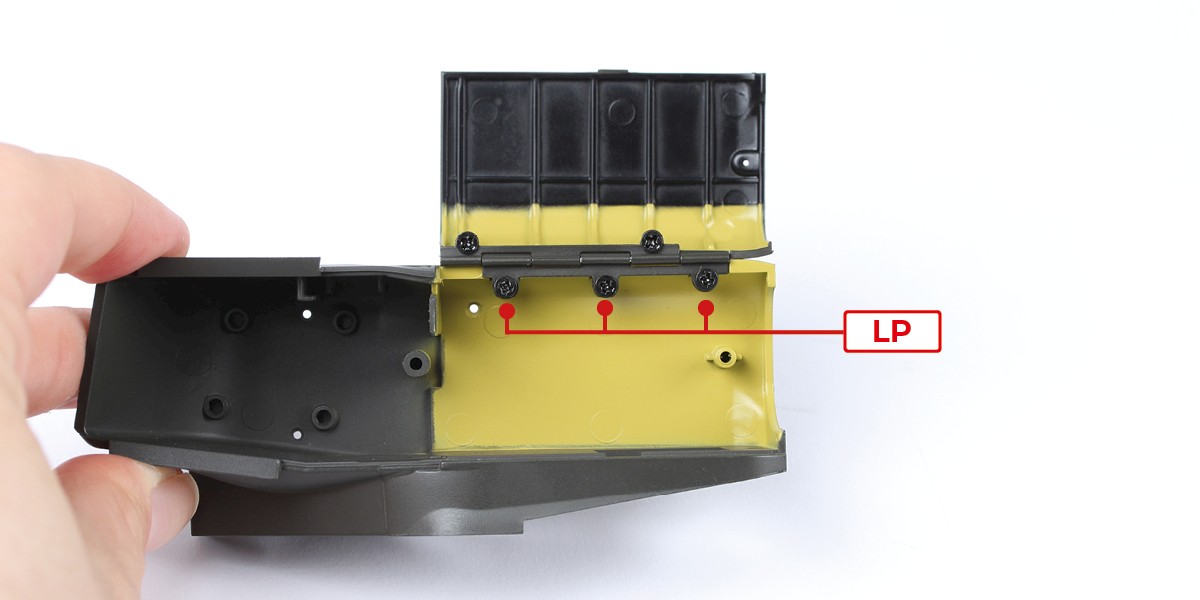

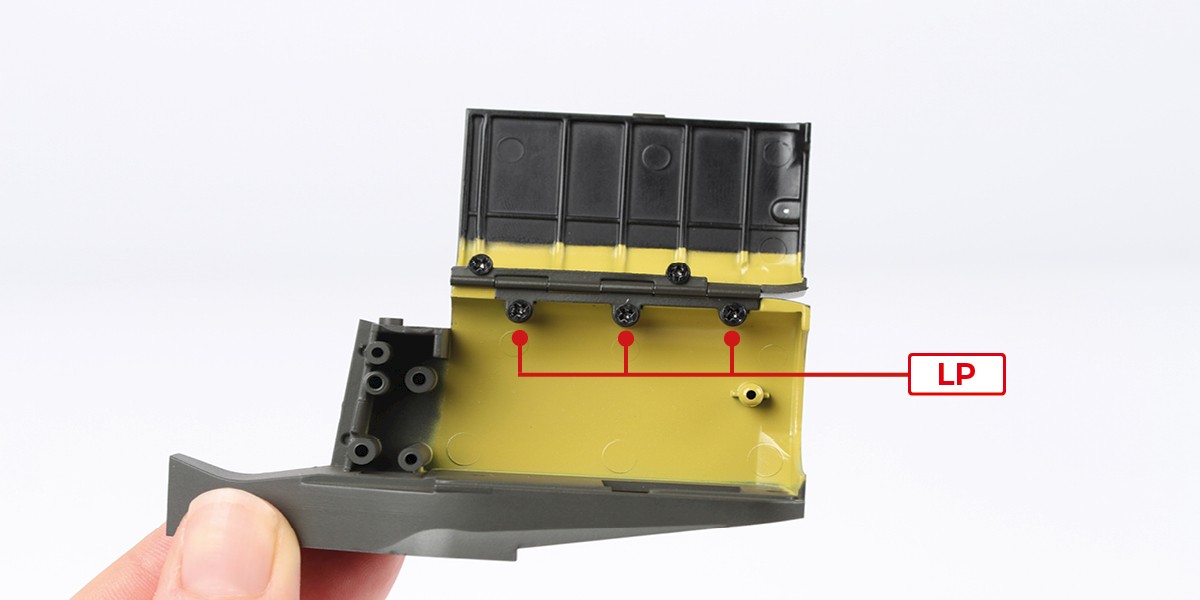

      Atornilla las partes utilizando 3x LP (suministrado en la etapa 14).

      a
      b

      Paso 4

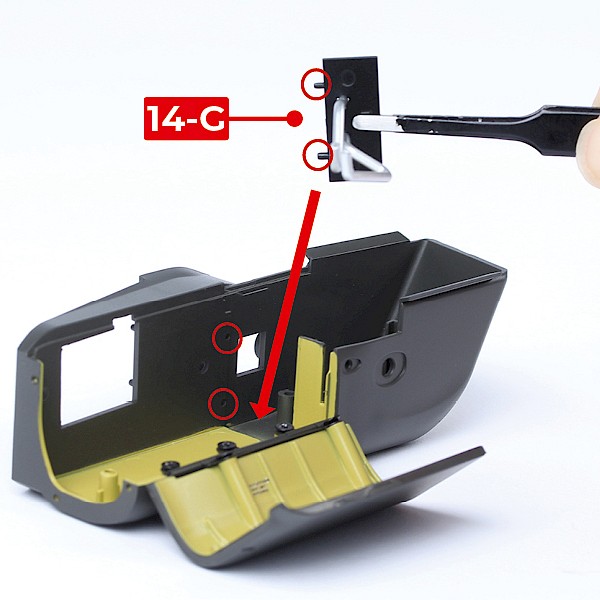

      Presiona 14-G en el ensamblaje.

      Ten cuidado ya que los pines son frágiles.

      a
      b

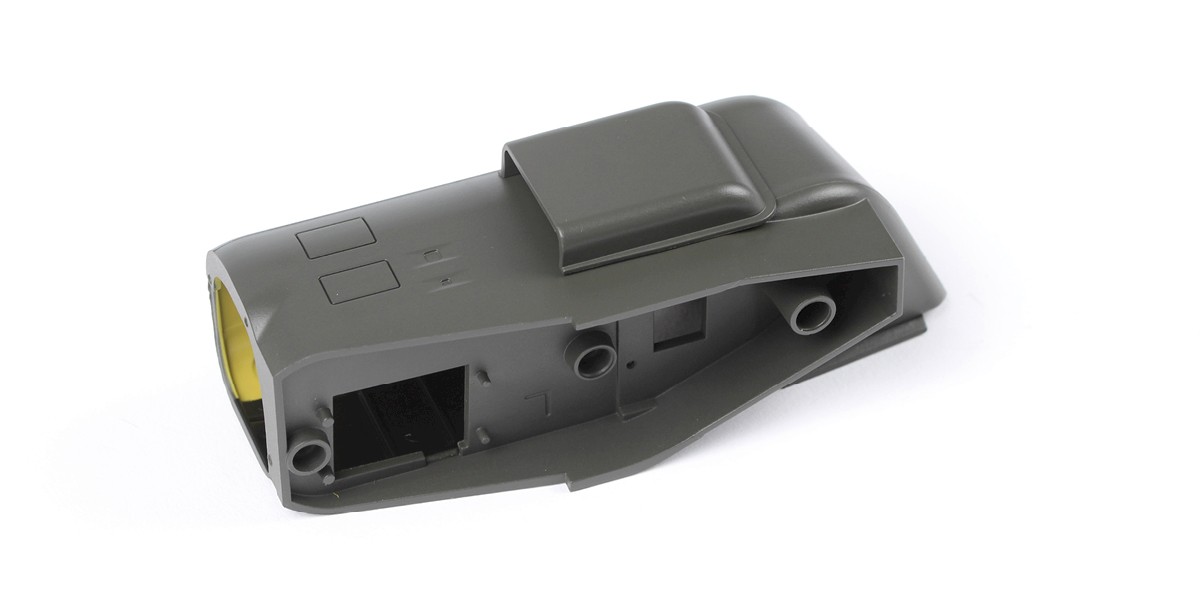

      Paso 5

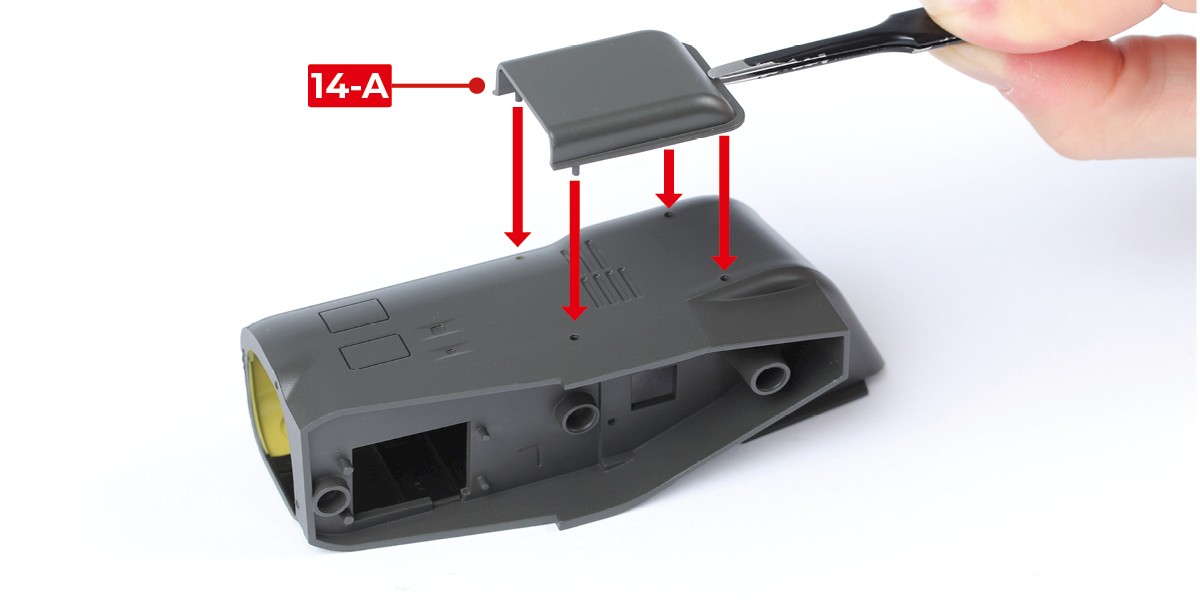

      Presiona 14-A (etapa 14) sobre el ensamblaje.

      a
      b

      Paso 6

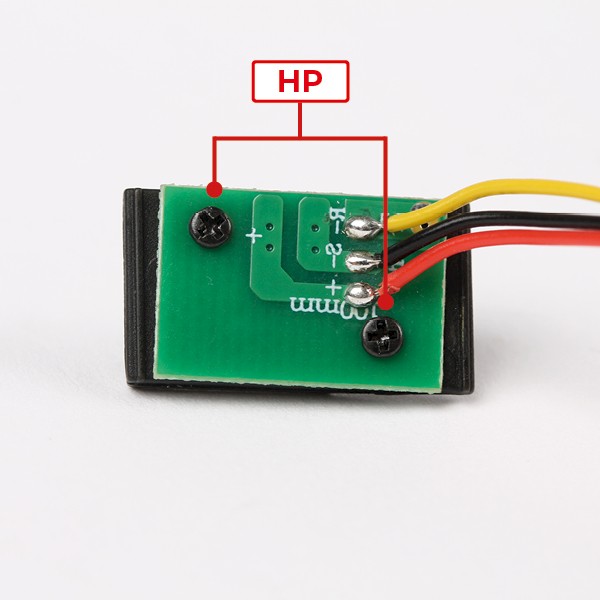

      Coloca el 15-H sobre el 15-J.

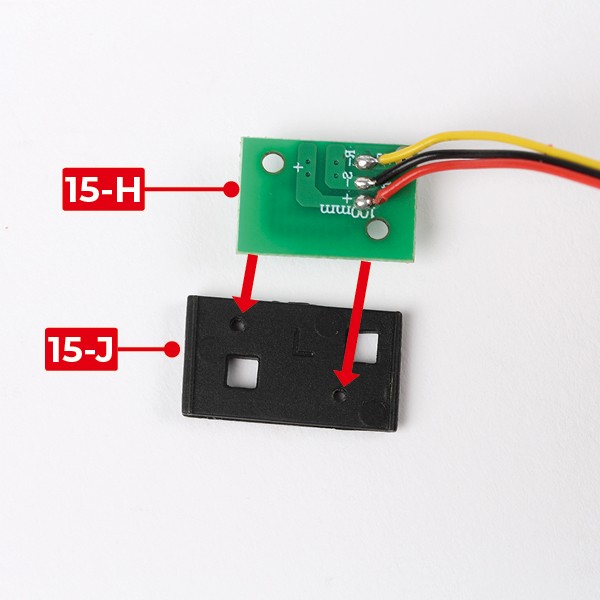

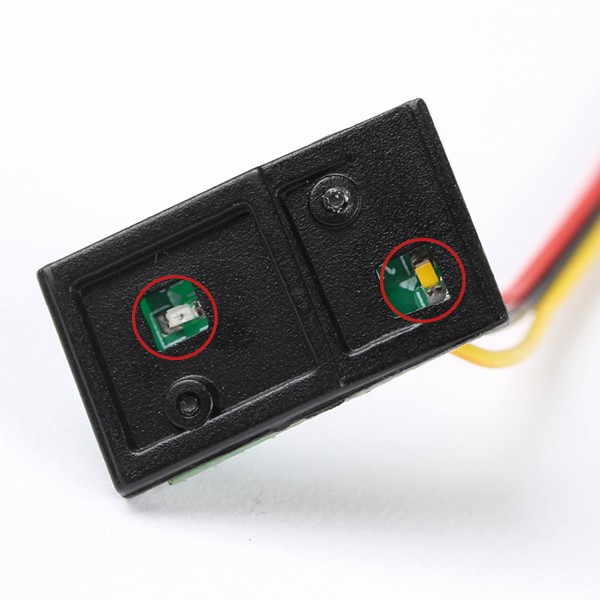

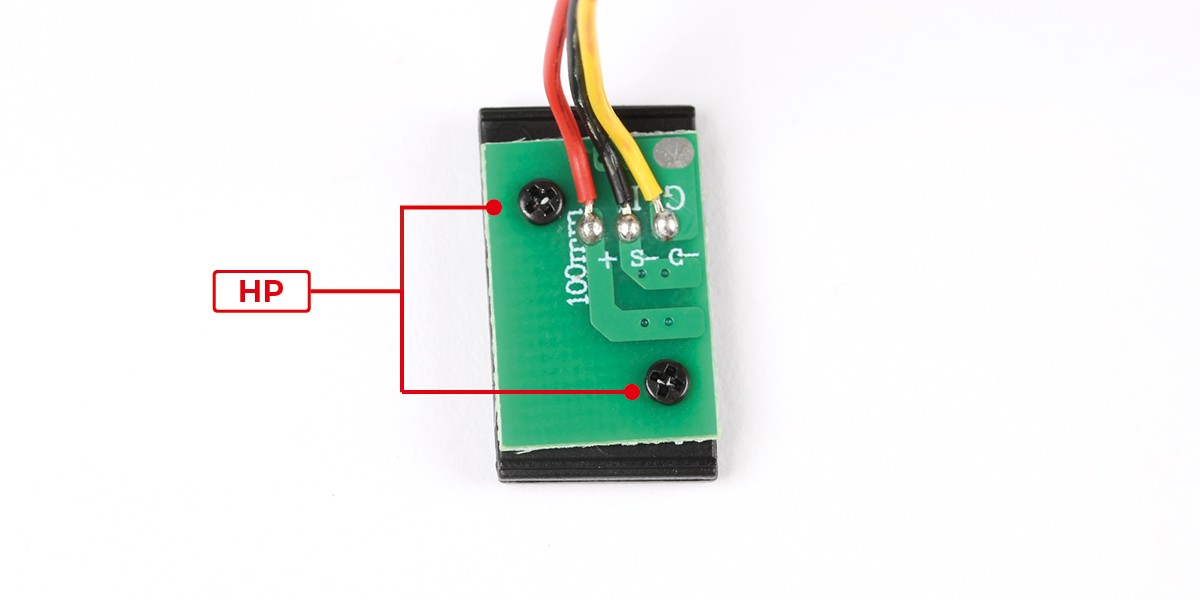

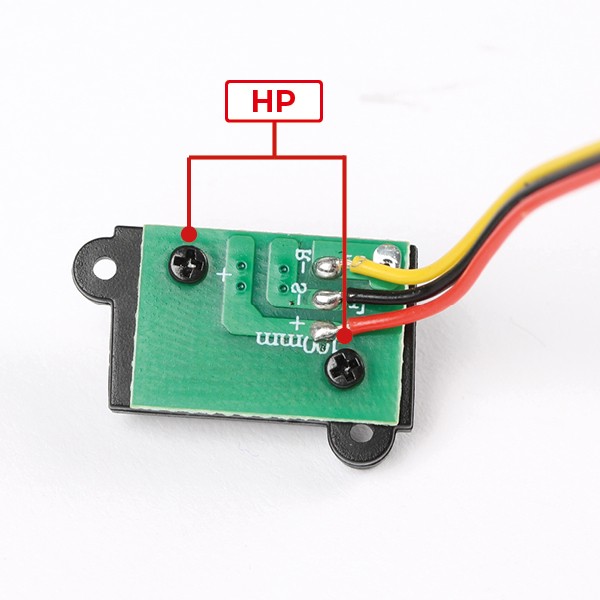

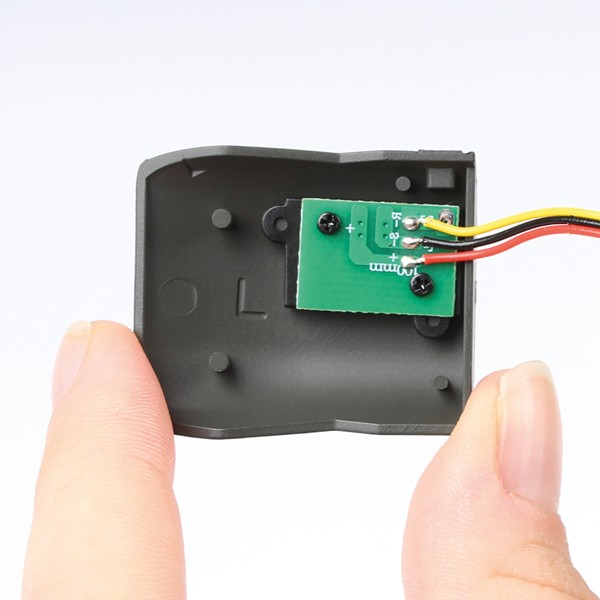

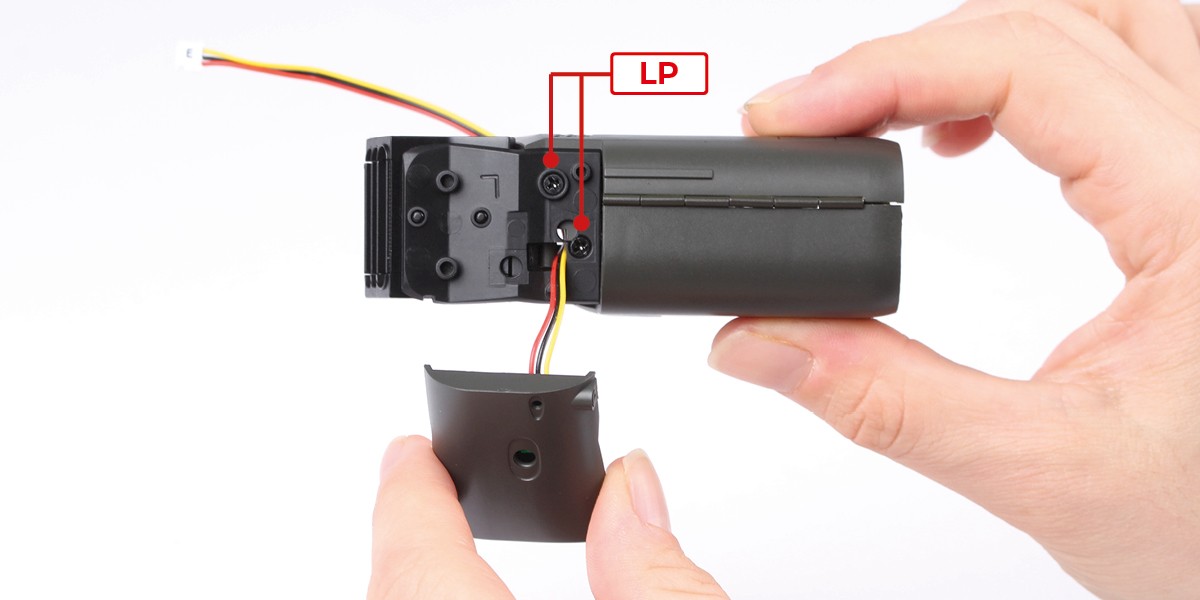

      Atornilla las piezas juntas usando 2x HP. Los LEDs deberían ser visibles desde el otro lado (circulado).

      a
      b
      c

      Paso 7

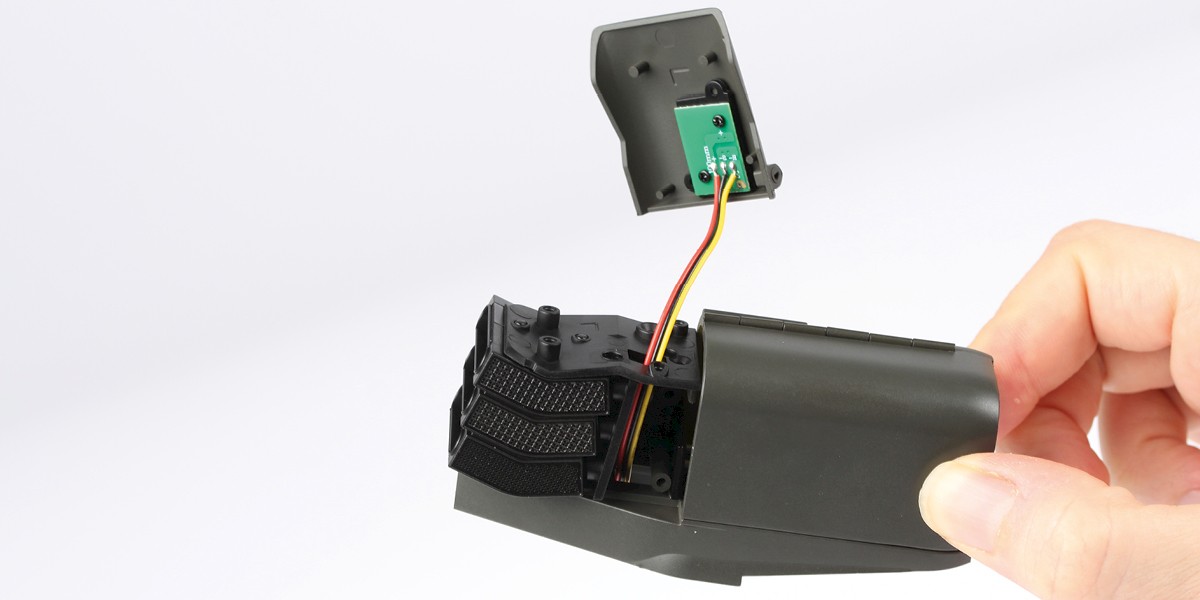

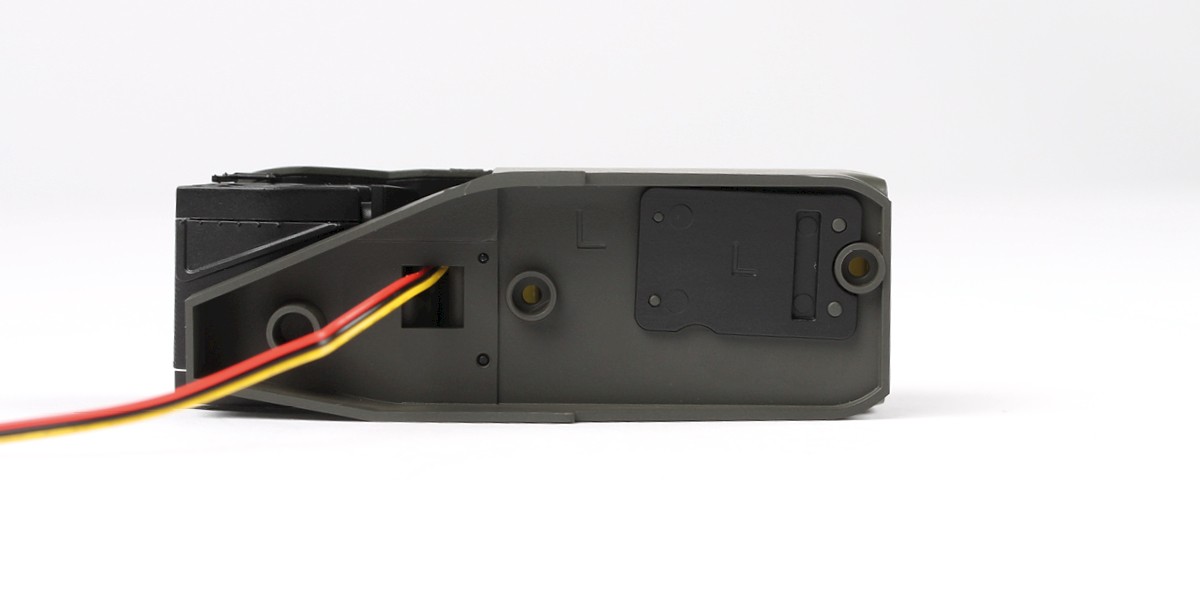

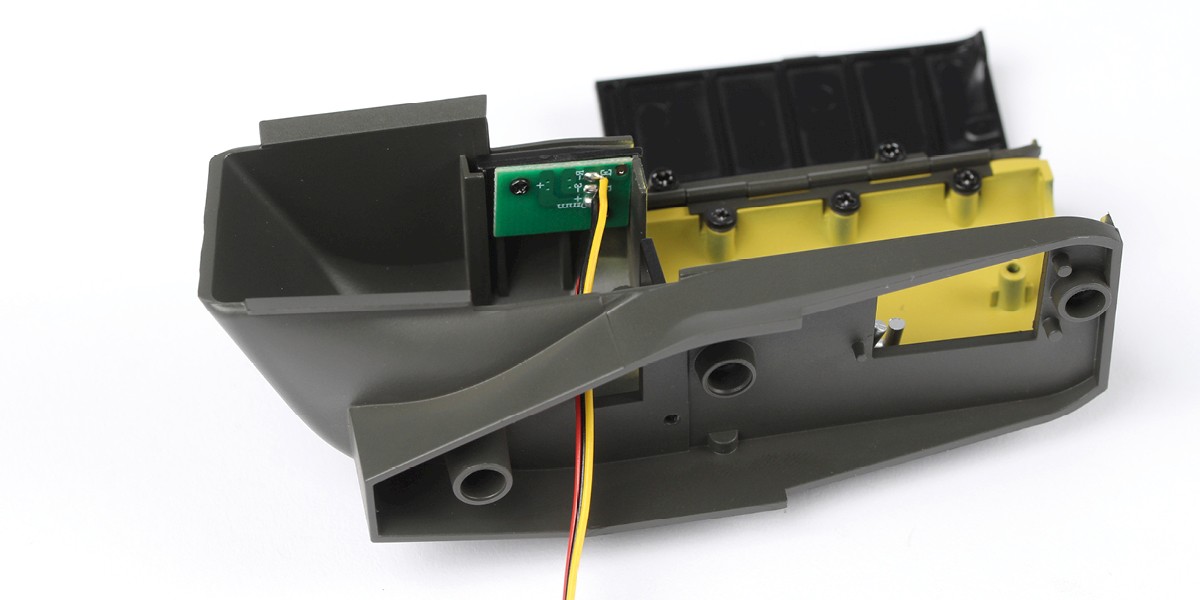

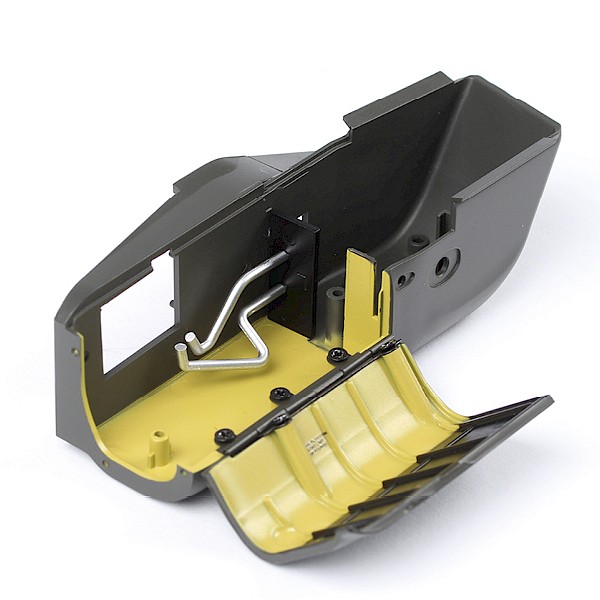

      Pase el cable de 15-H a través de 13-A como se muestra.

      a

      Paso 8

      Inserte 15-J en el ensamblaje como se muestra.

      a
      b

      Paso 9

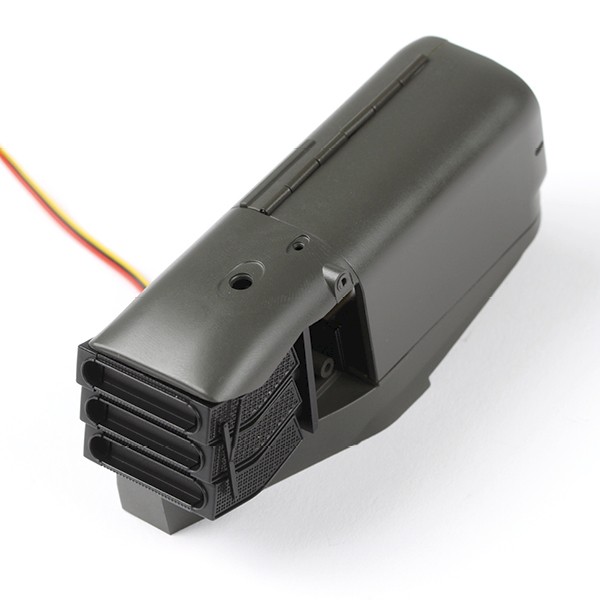

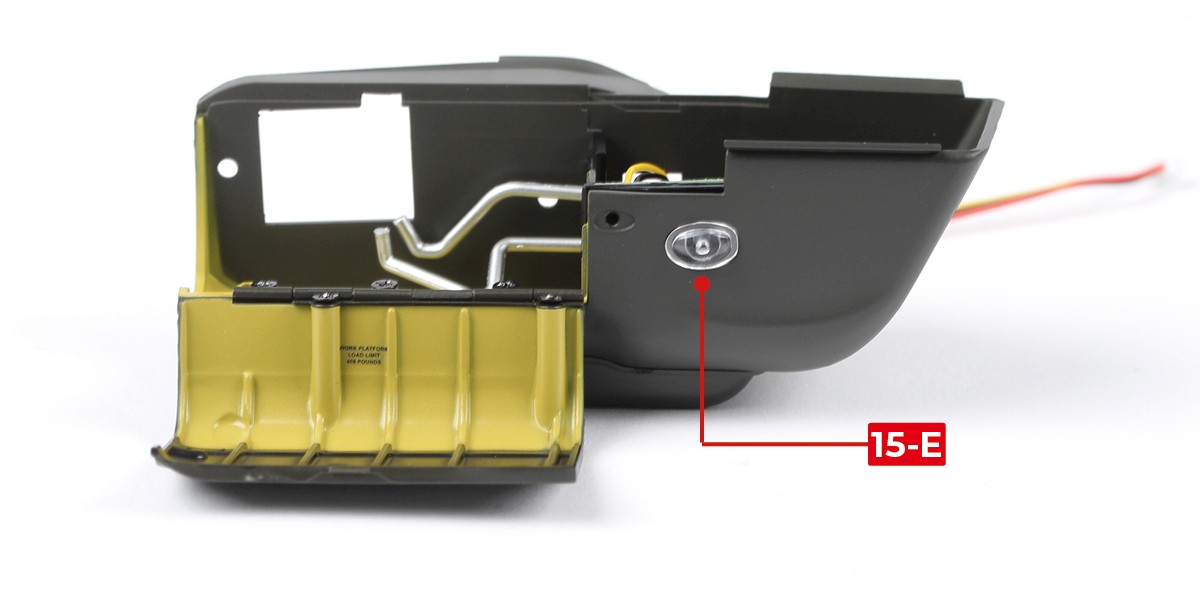

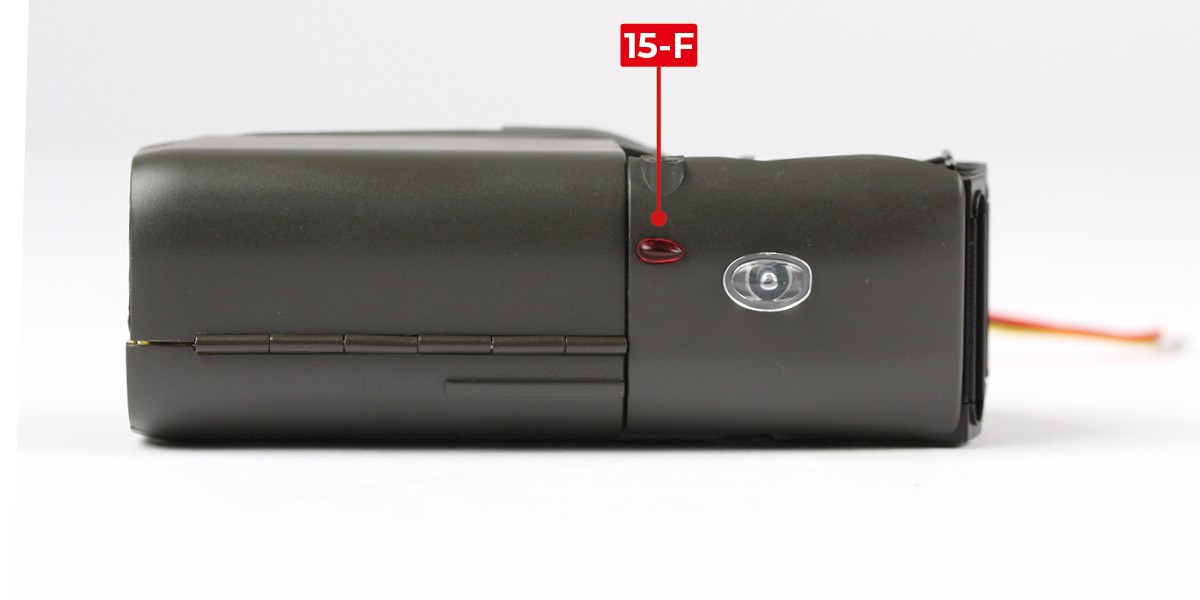

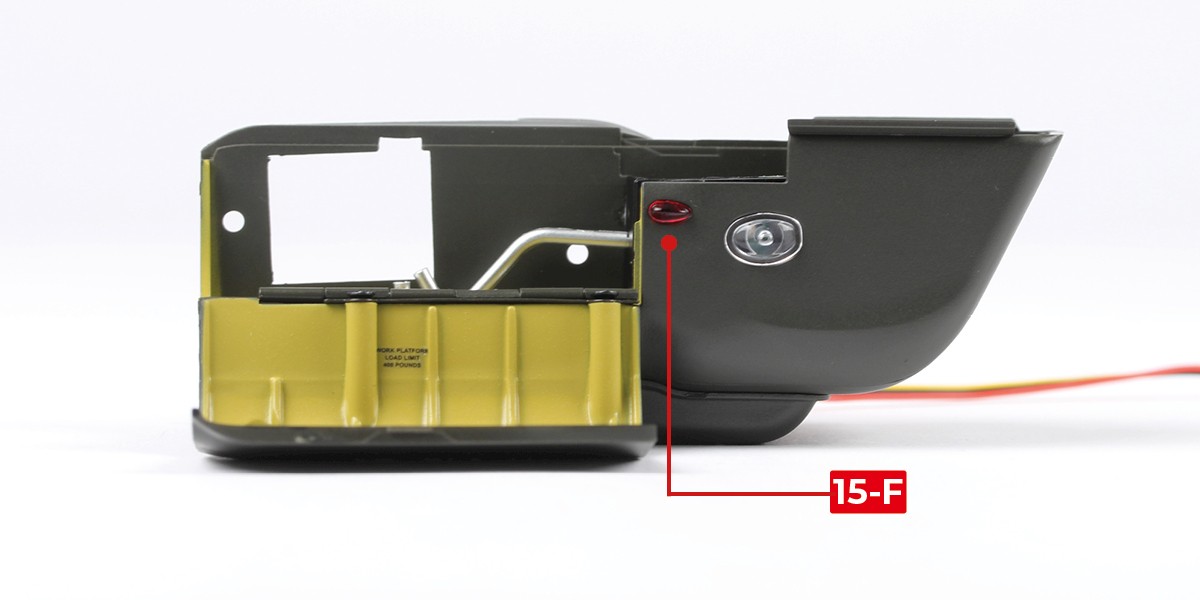

      Presione 15-E y 15-F en el ensamblaje.

      a
      b

      Paso 10

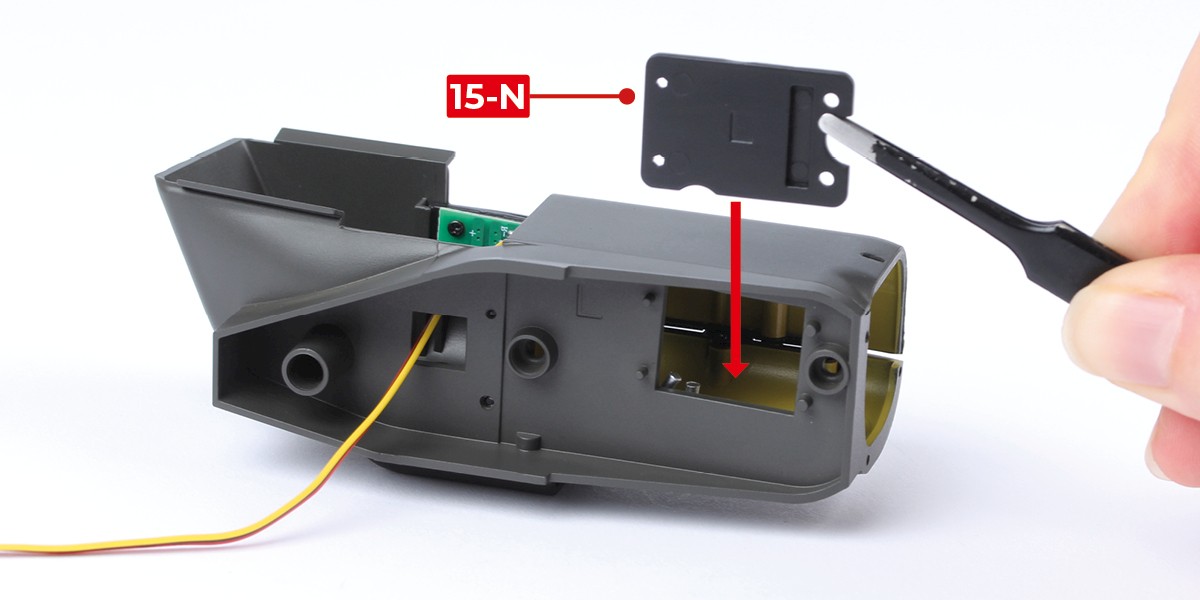

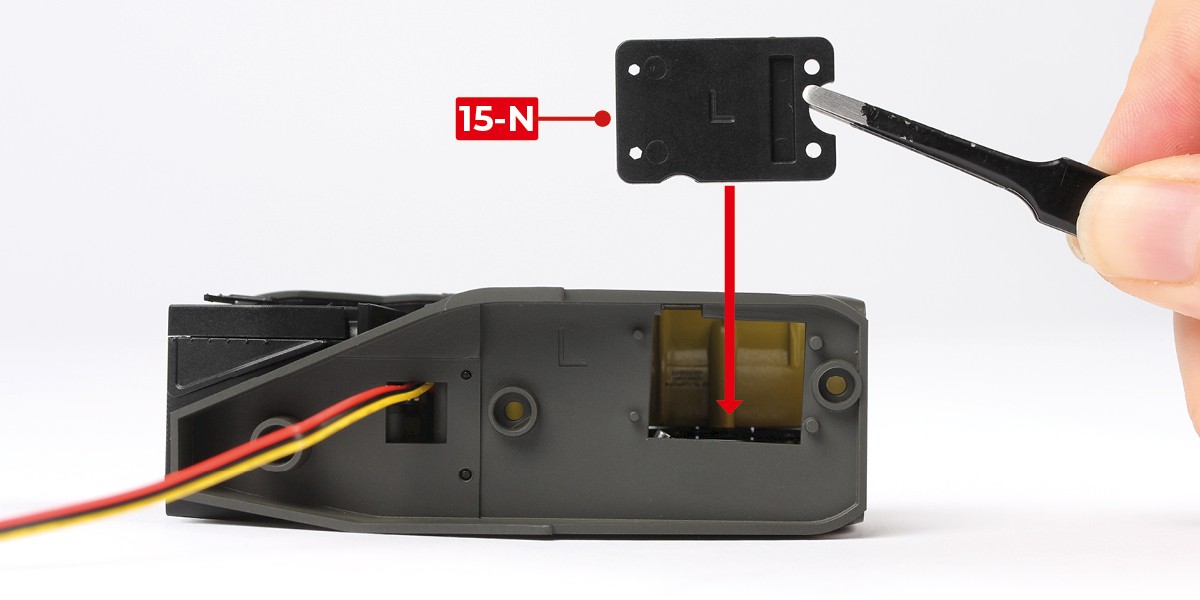

      Presione 15-N en el ensamblaje.

      a
      b

      Paso 11

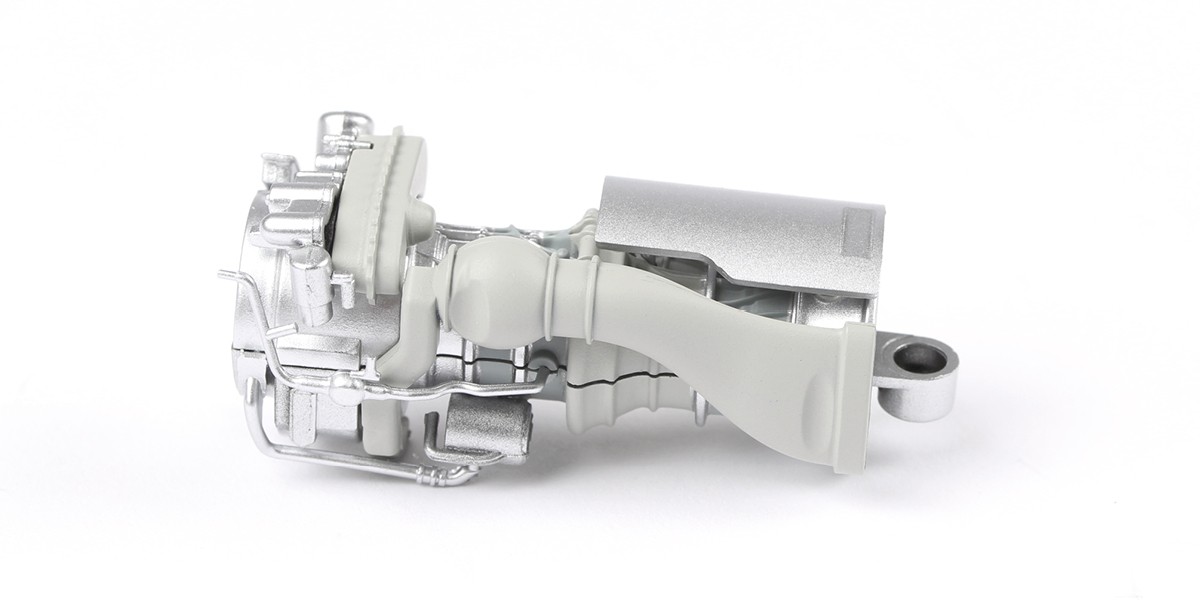

      Presiona 15-K sobre el ensamblaje del motor (etapa 12).

      a
      b

      Paso 12

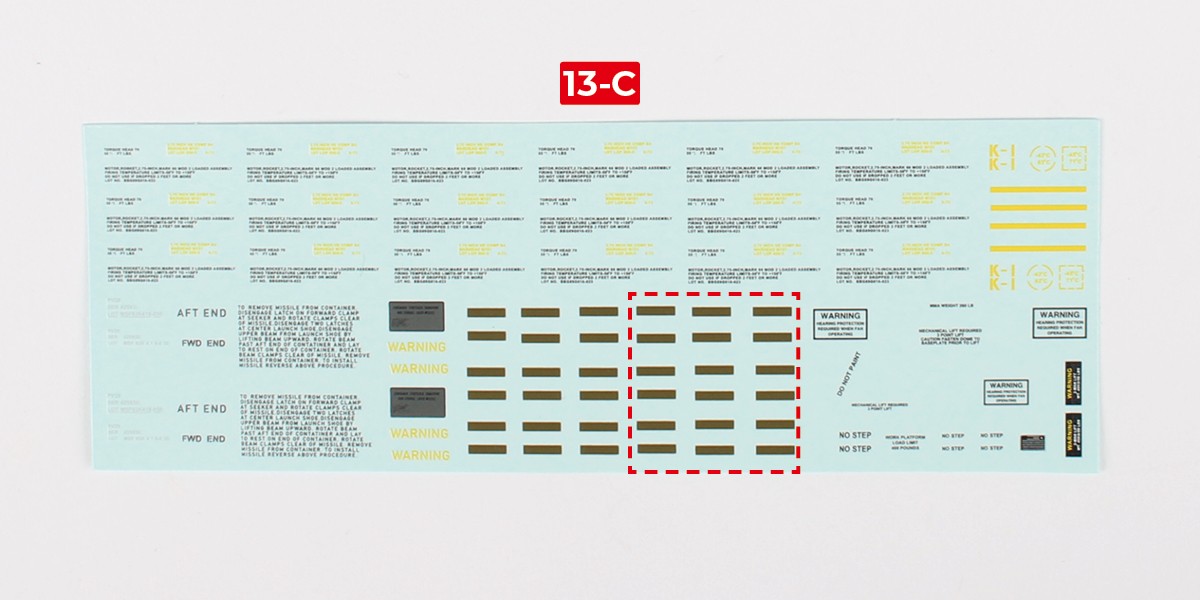

      Corta las calcomanías de 13-C como se muestra.

      a

      Paso 13

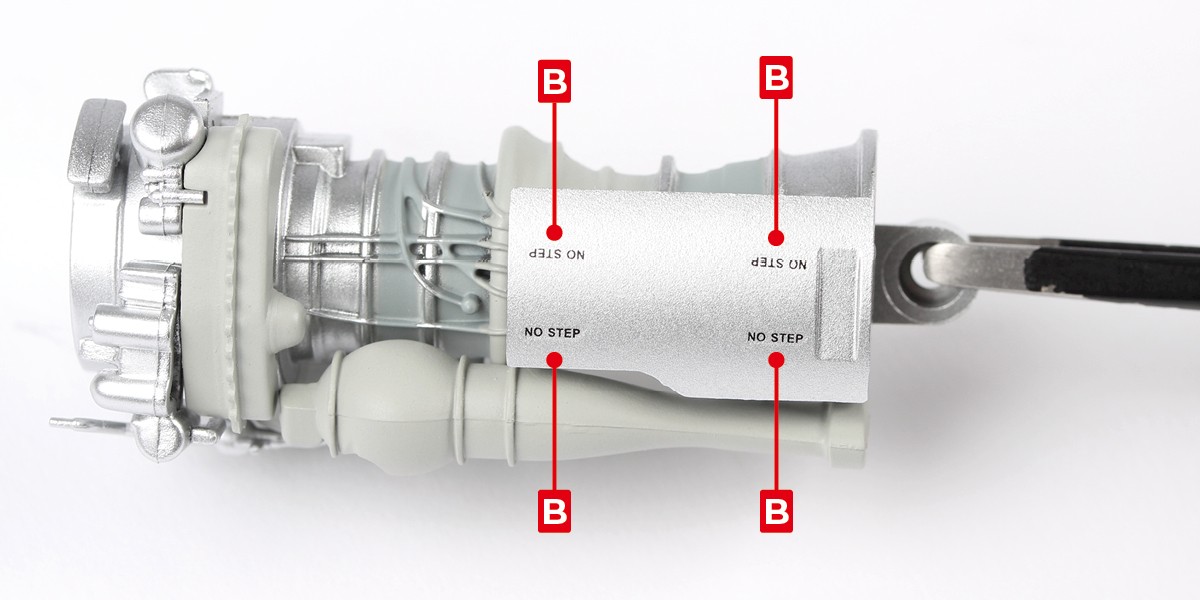

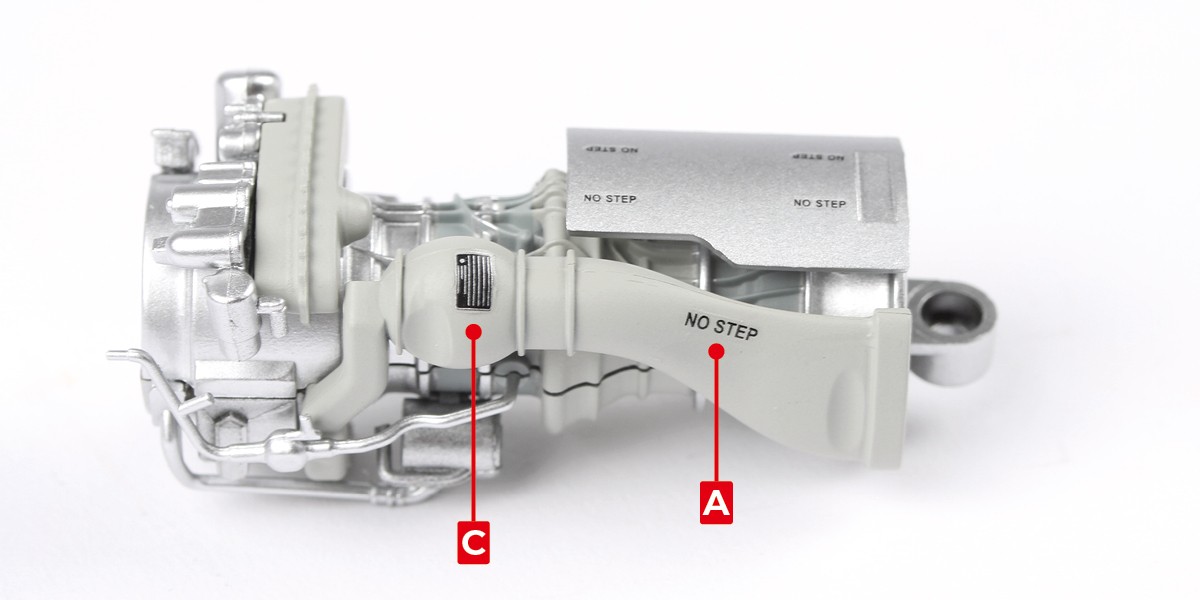

      Aplica las calcomanías A, B y C al ensamblaje del motor.

      a
      b

      ETAPA COMPLETA

      Etapa 15-v2: La góndola del motor izquierdo – parte 2

      No monte las piezas 15-G, 15-L y 15-M en esta etapa. Las piezas para esta versión se proporcionarán en un paquete posterior.

      ETAPA 15 LISTA DE PIEZAS

      15-A15-J
      15-B15-K
      15-C15-L
      15-D15-M
      15-E15-N
      15-F15-P
      15-GHP x3
      15-HLP x3

      Paso 1

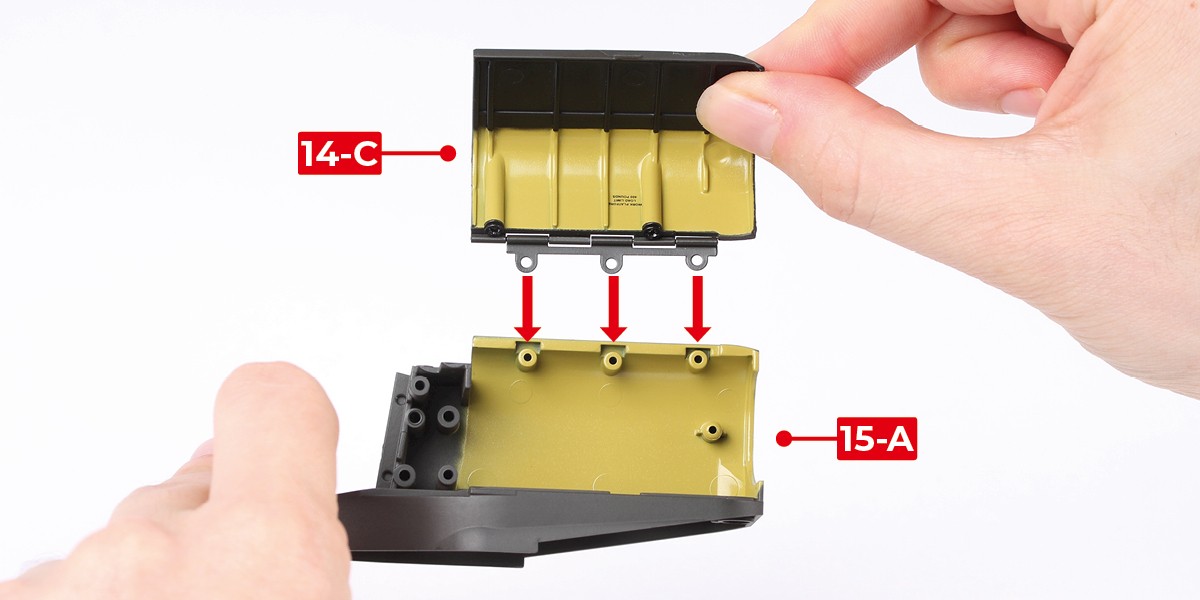

      Coloca 14-C (etapa 14) sobre 15-A.

      Atornilla las piezas juntas usando 3x LP (suministrado en etapa 14).

      a
      b

      Paso 2

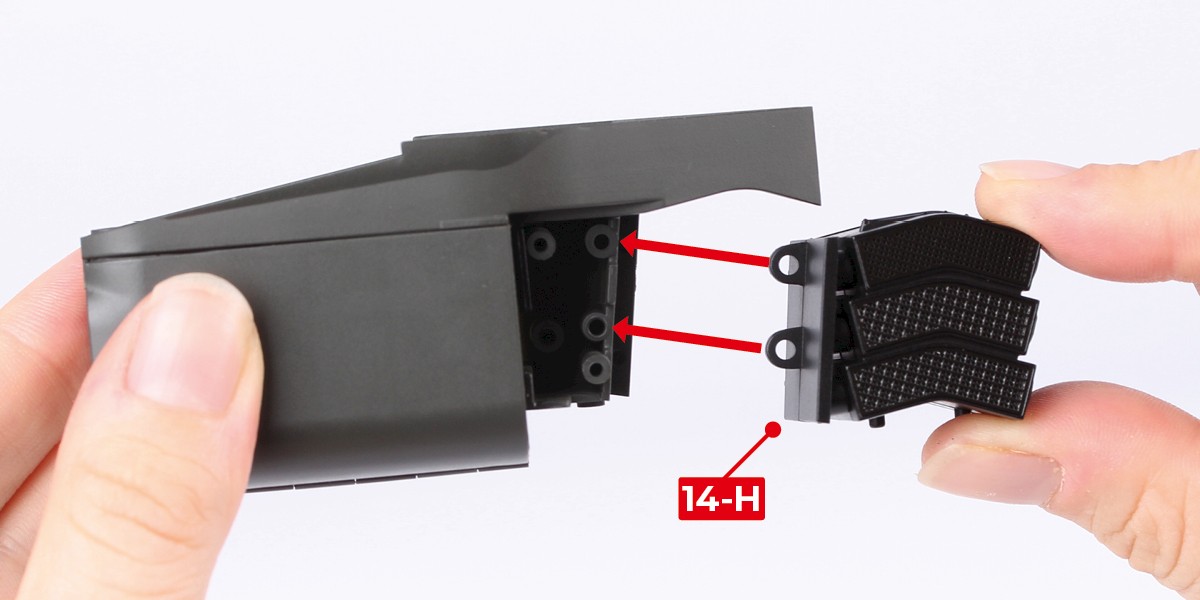

      Presione la 14-H (etapa 14) sobre el ensamblaje.

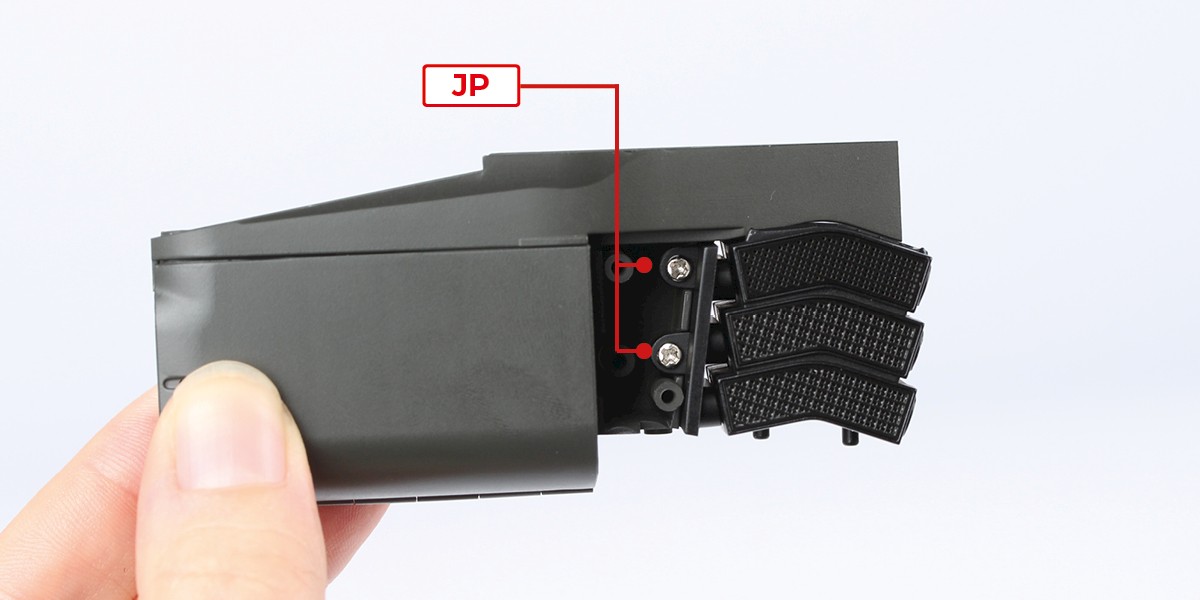

      Atornille las partes juntas con 2x JP (suministradas con la etapa 13).

      a
      b

      Paso 3

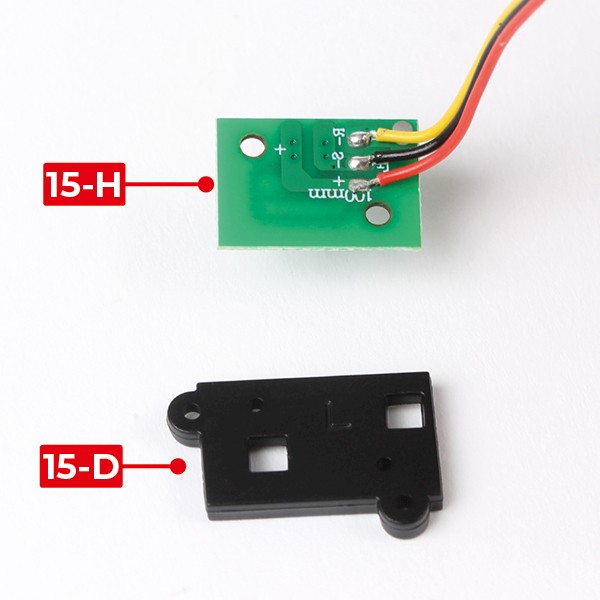

      Coloque 15-H sobre 15-D.

      Atornille las partes juntas usando 2x HP.

      a
      b

      Paso 4

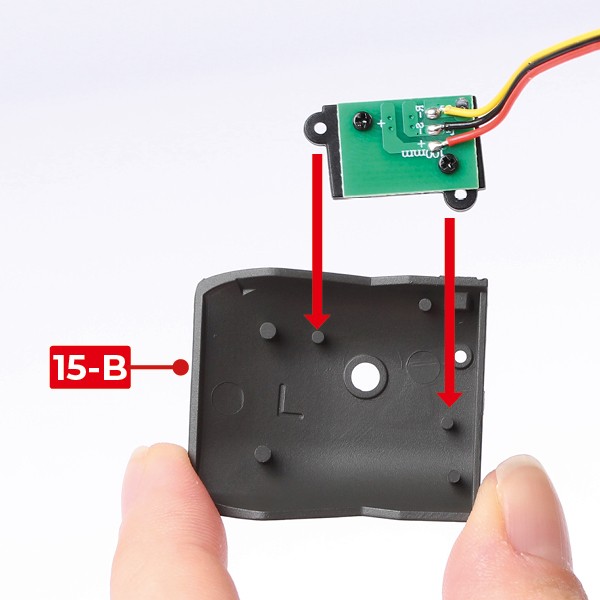

      Presione el ensamblaje sobre 15-B.

      a
      b

      Paso 5

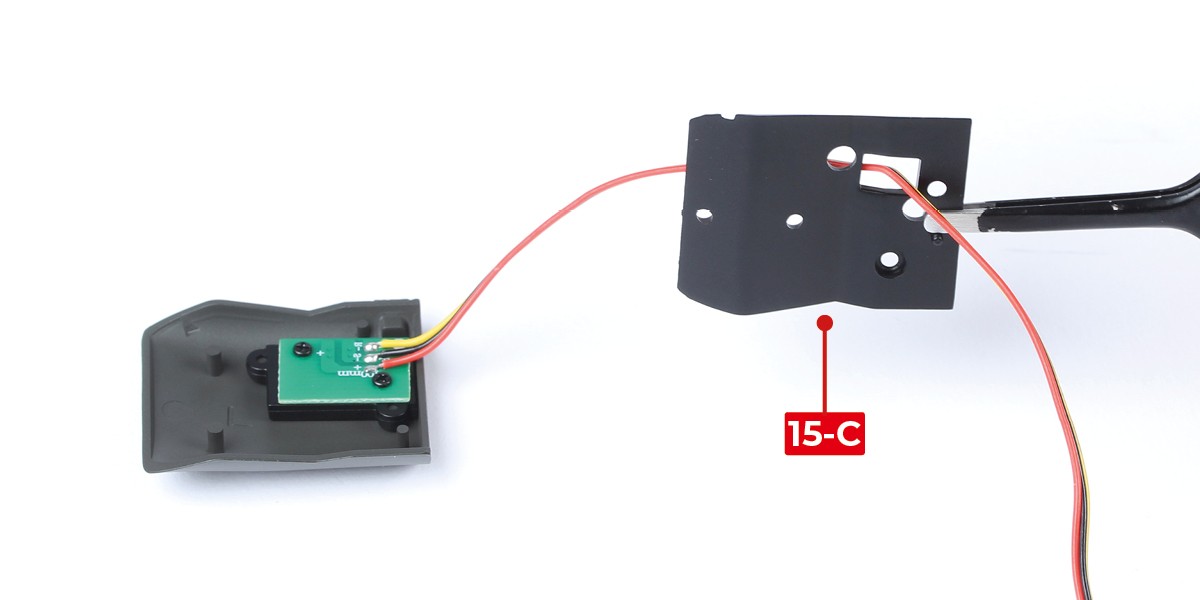

      Pase el extremo del cable por el 15-C como se muestra.

      a

      Paso 6

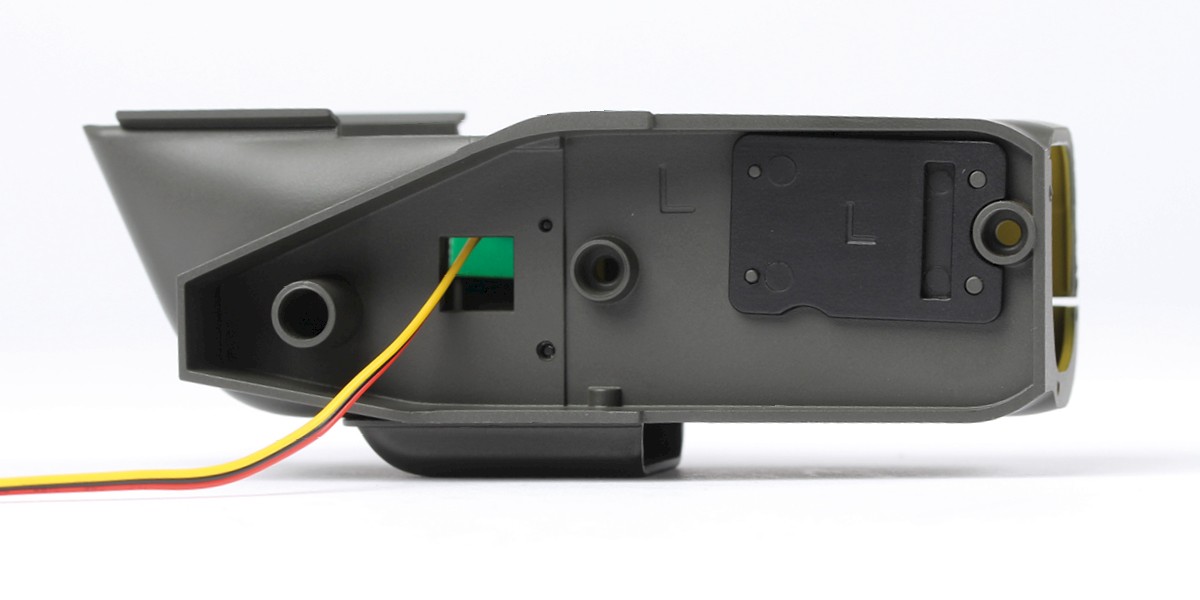

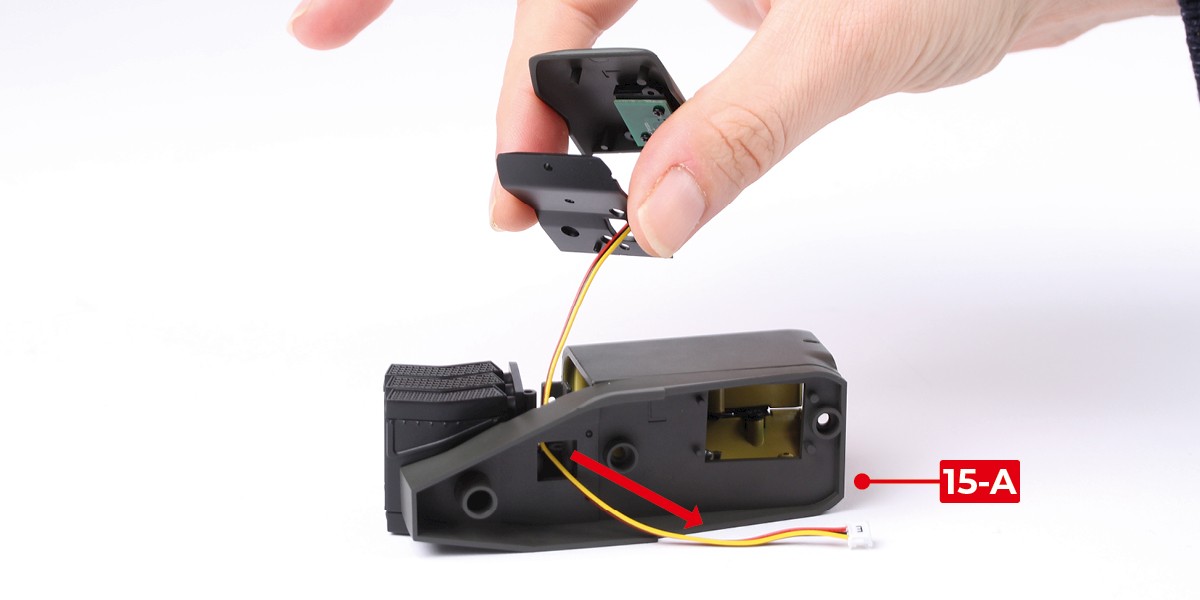

      Pase el extremo del cable a través de 15-A.

      a

      Paso 7

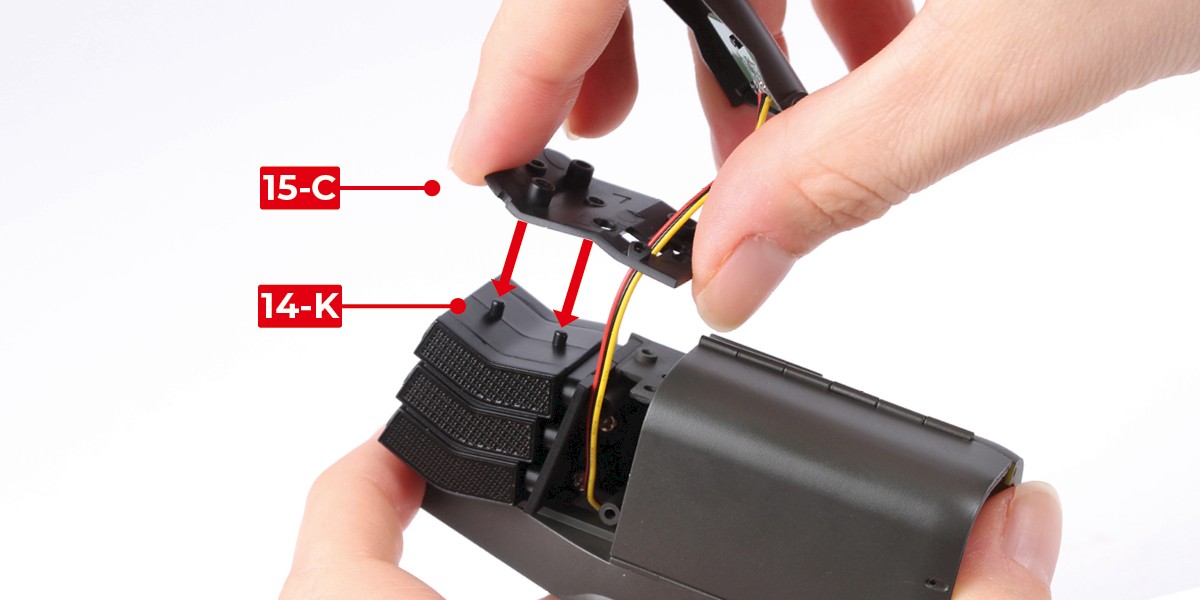

      Presiona 15-C en el ensamblaje.

      a
      b

      Paso 8

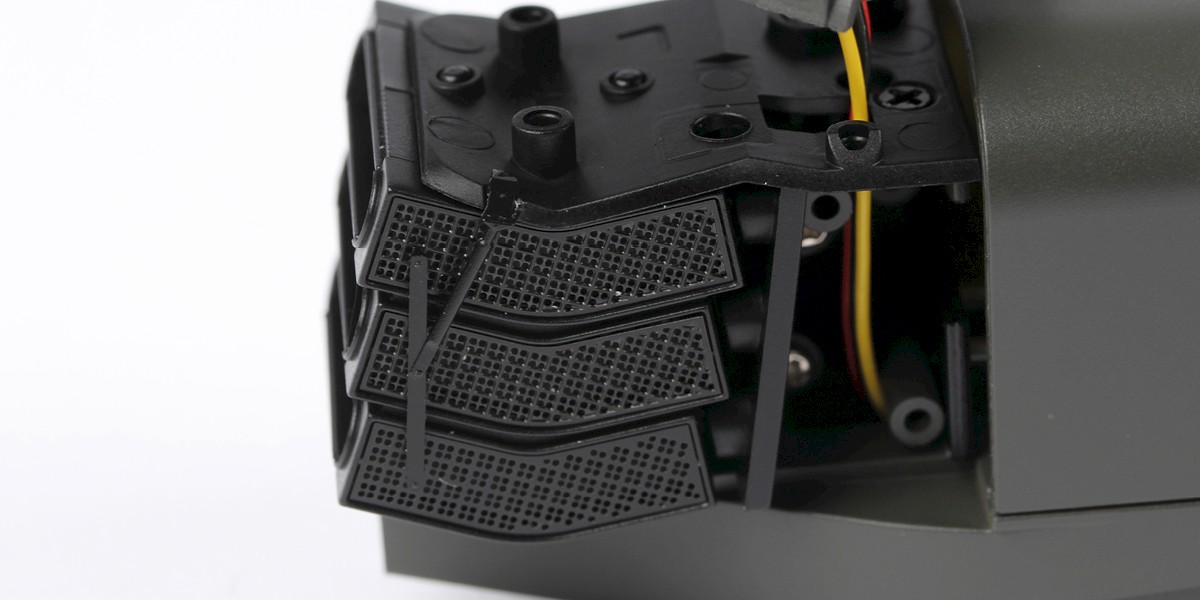

      Atornille las piezas juntas usando 2x LP.

      a

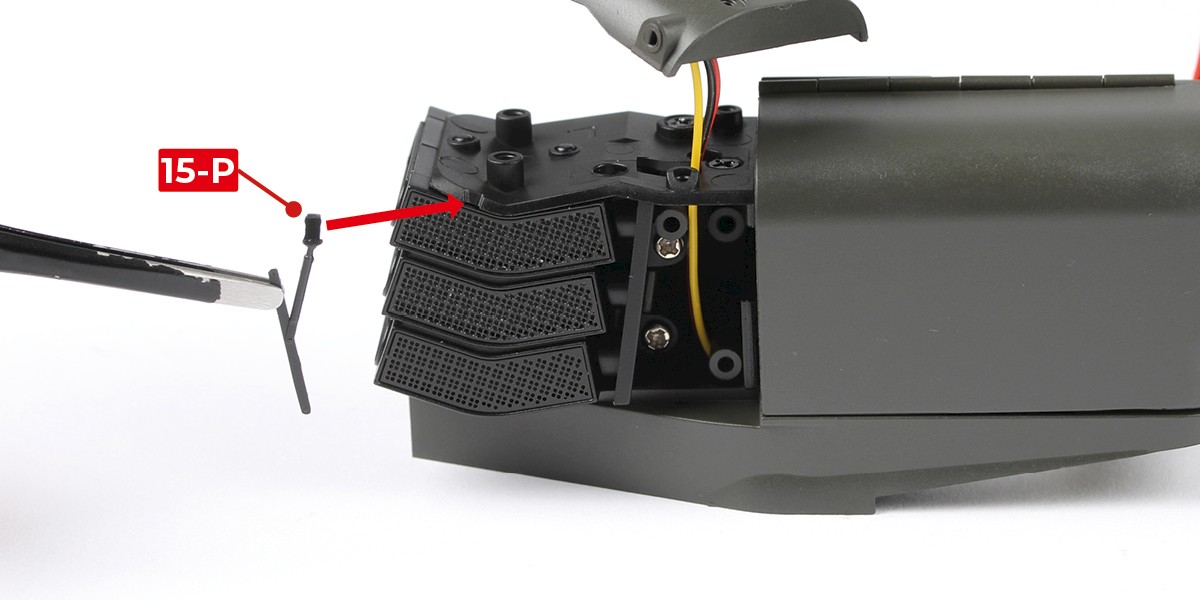

      Paso 9

      Pegue 15-P en el ensamblaje.

      a
      b

      Paso 10

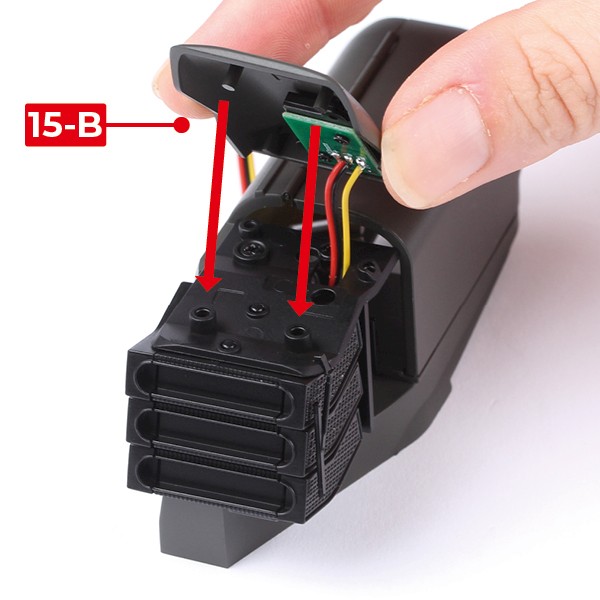

      Presiona 15-B en el ensamblaje.

      a
      b

      Paso 11

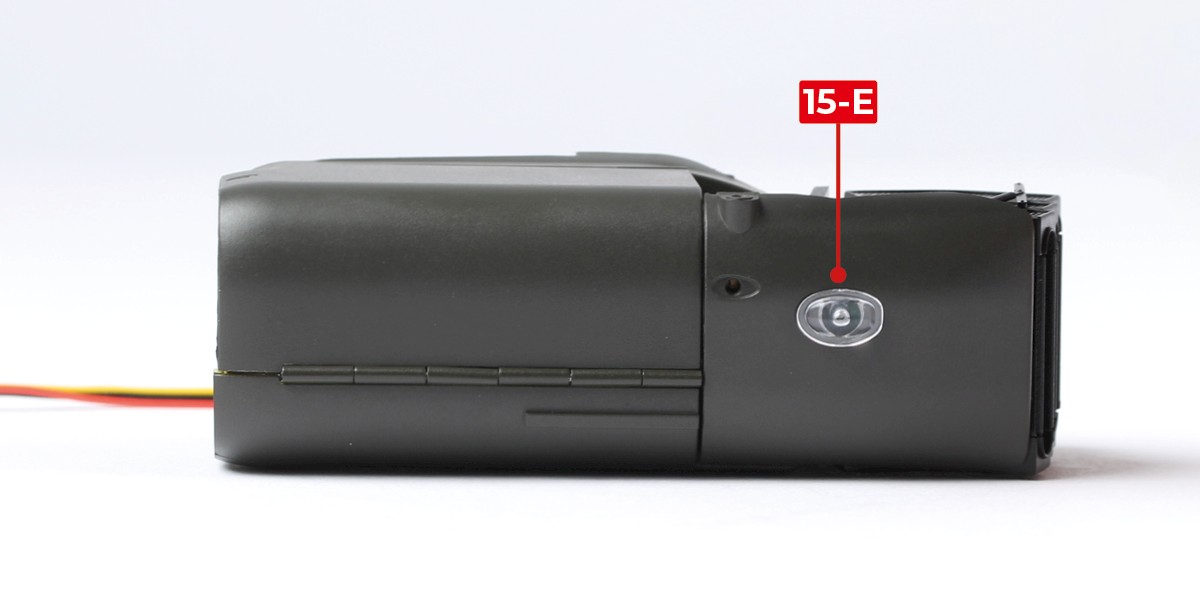

      Presiona 15-E y 15-F en el ensamblaje.

      a
      b

      Paso 12

      Presiona 15-N sobre el ensamblaje.

      a
      b

      Paso 13

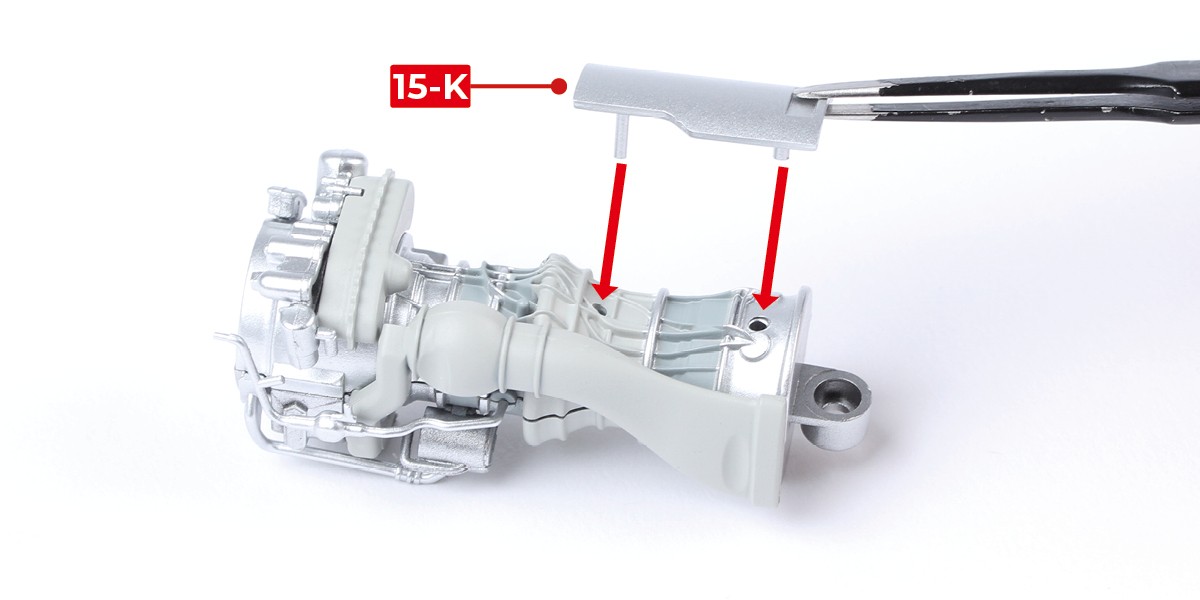

      Presiona 15-K sobre el ensamblaje del motor (etapa 12).

      a
      b

      Paso 14

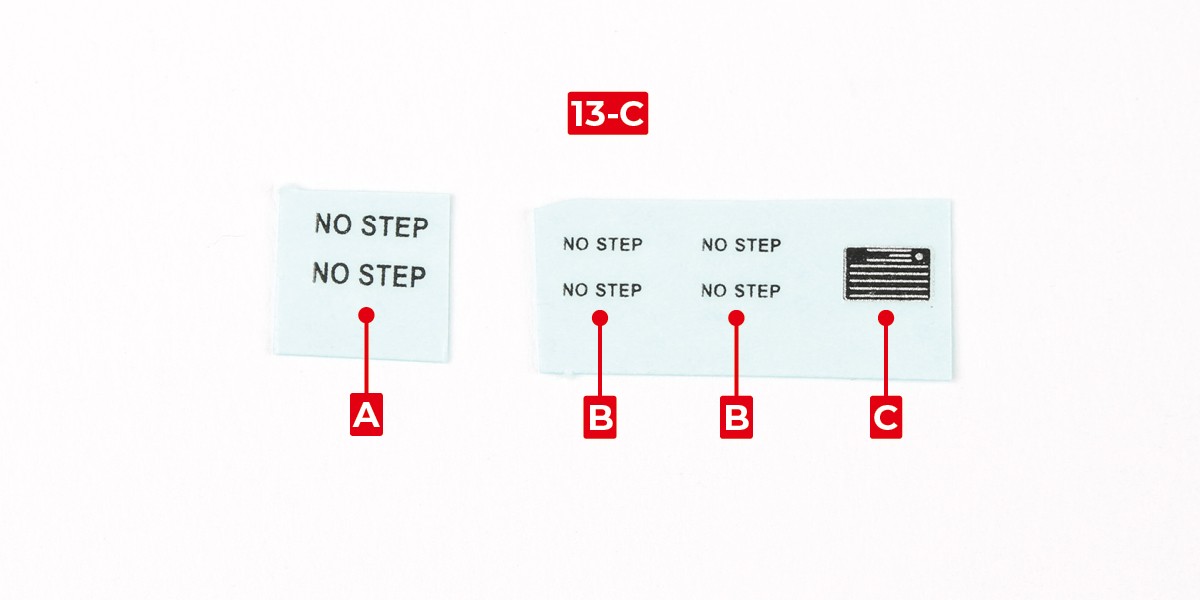

      Corta las calcomanías de 13-C como se muestra.

      a

      Paso 15

      Aplica las calcomanías A, B y C al ensamblaje del motor.

      a
      b

      ETAPA COMPLETA

      Etapa 16: La góndola del motor izquierdo – parte 3

      Siga la Etapa 16 para continuar construyendo la góndola del motor para ambas versiones 1 y 2.

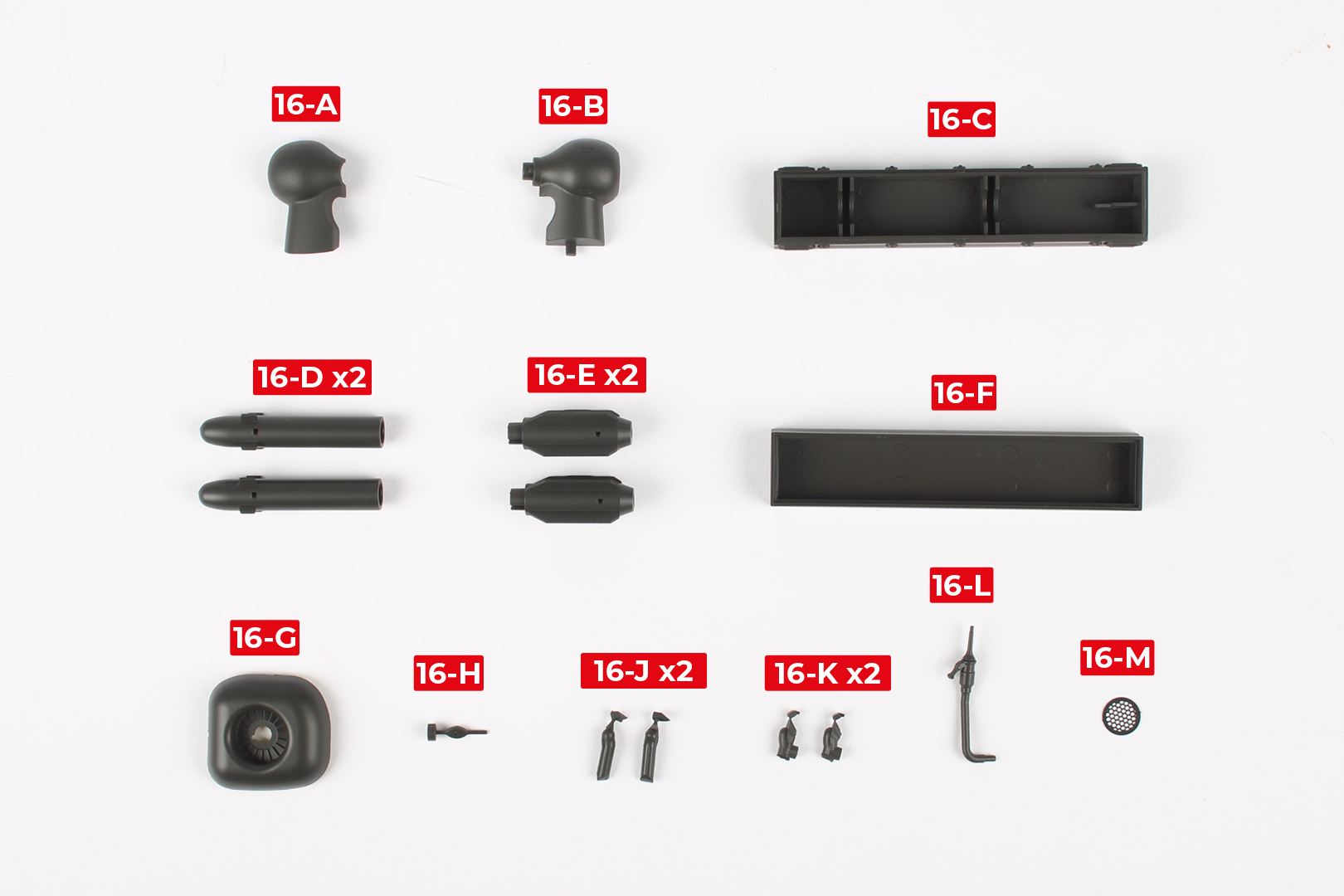

      ETAPA 16 LISTA DE PIEZAS

      16-A16-F16-L
      16-B16-G16-M
      16-C16-H
      16-D x216-J x2
      16-E x216-K x2

      Paso 1

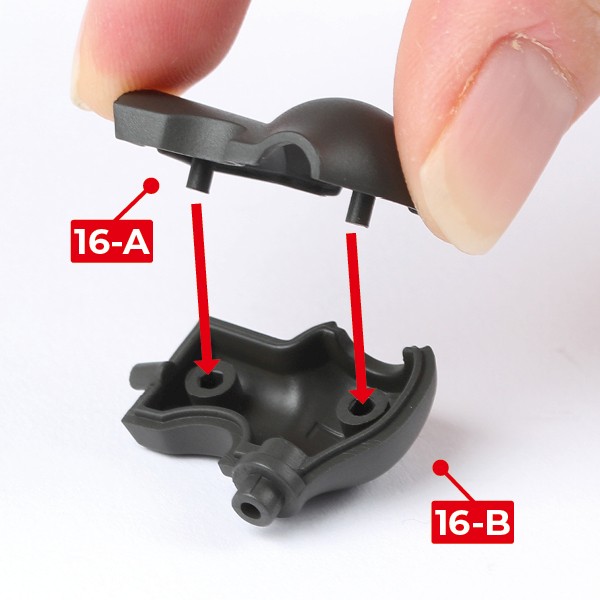

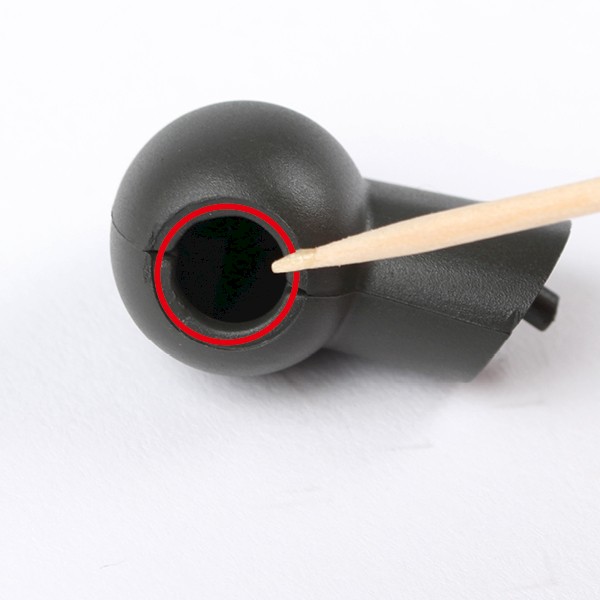

      Presione 16-A en 16-B.

      Aplique pegamento al ensamblaje como muestra el círculo rojo.

      a
      b

      Paso 2

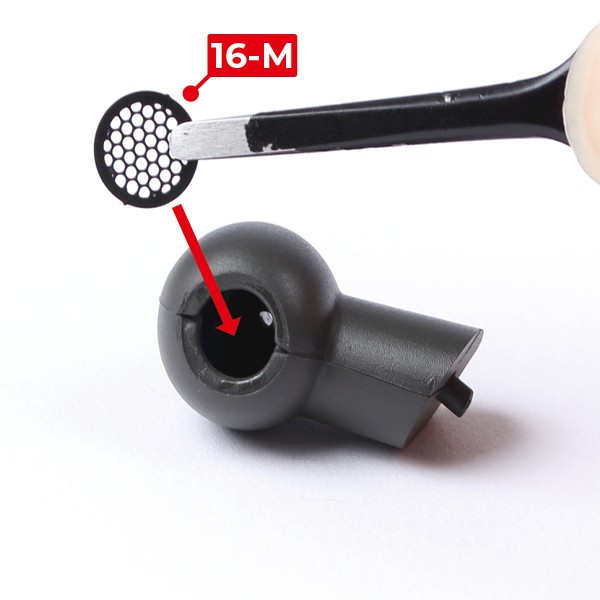

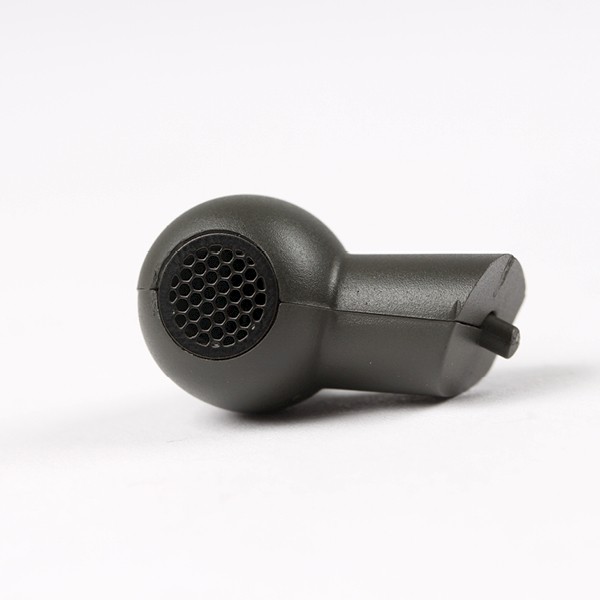

      Pegue 16-M en el ensamblaje.

      a
      b

      Paso 3

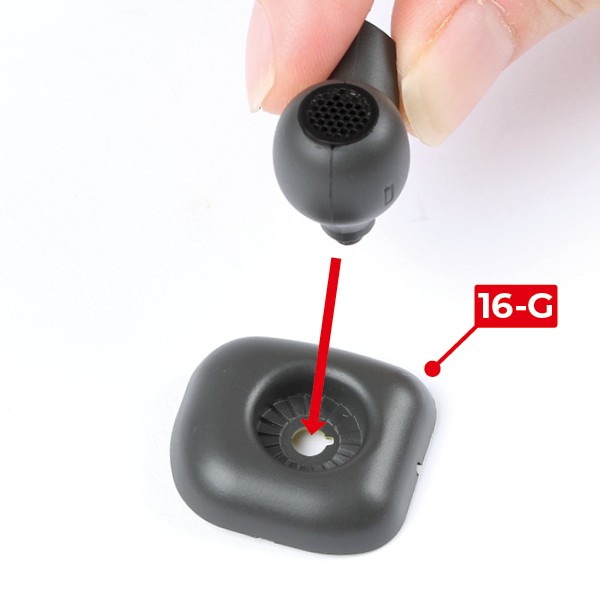

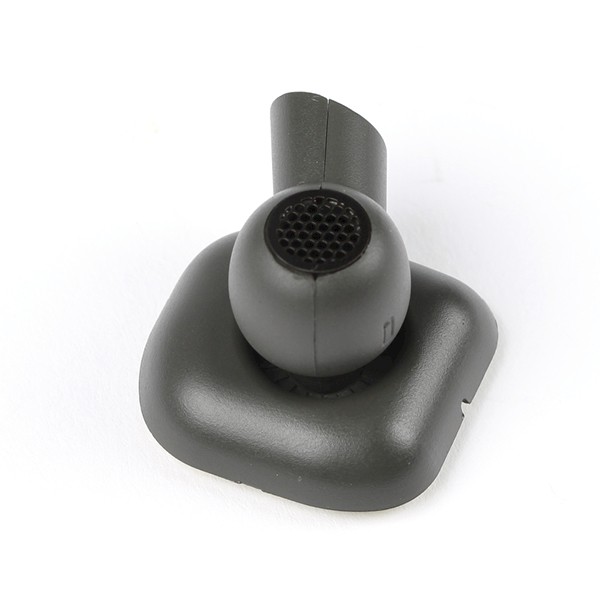

      Pegue el ensamblaje en 16-G.

      a
      b

      Paso 4

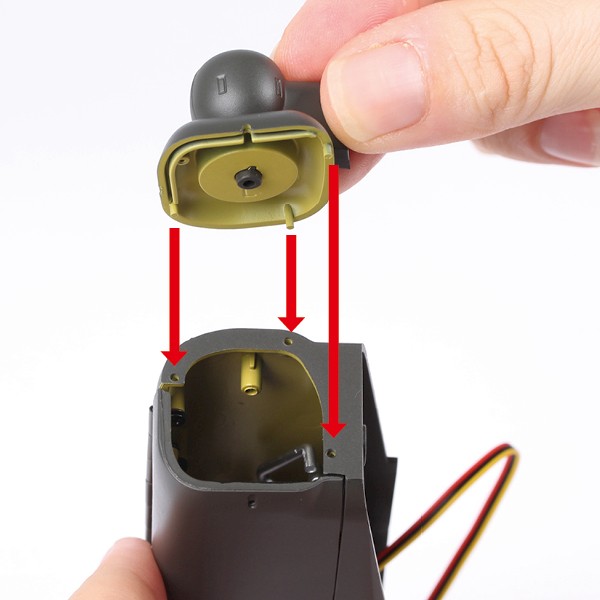

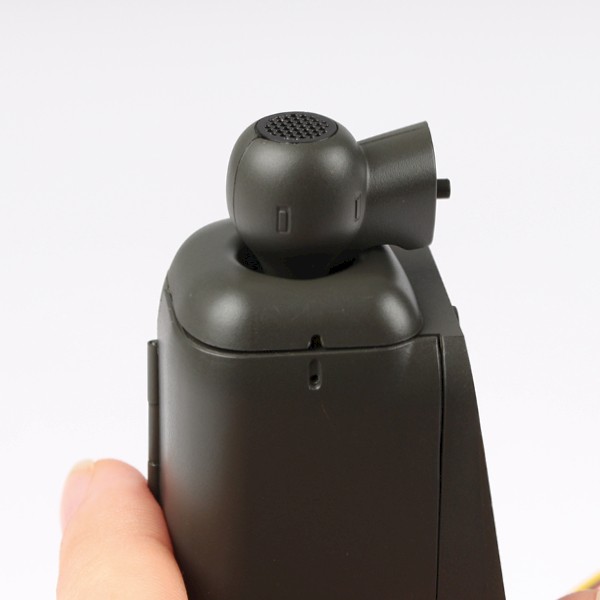

      Presione el ensamblaje sobre la góndola del motor (etapa 15). No pegue.

      a
      b

      Paso 5

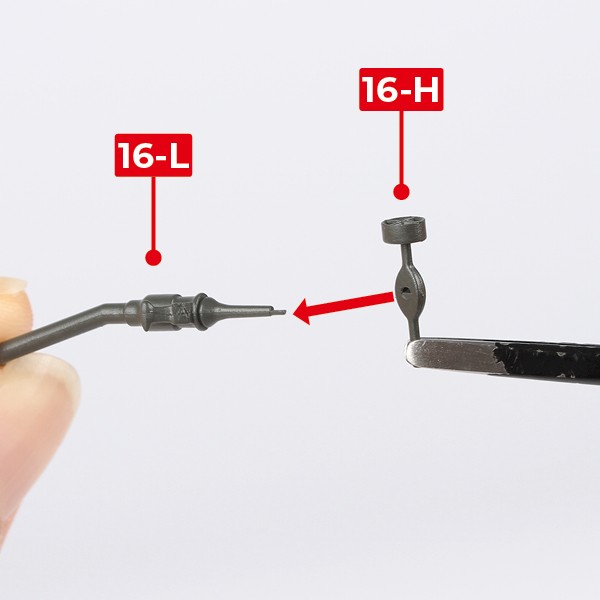

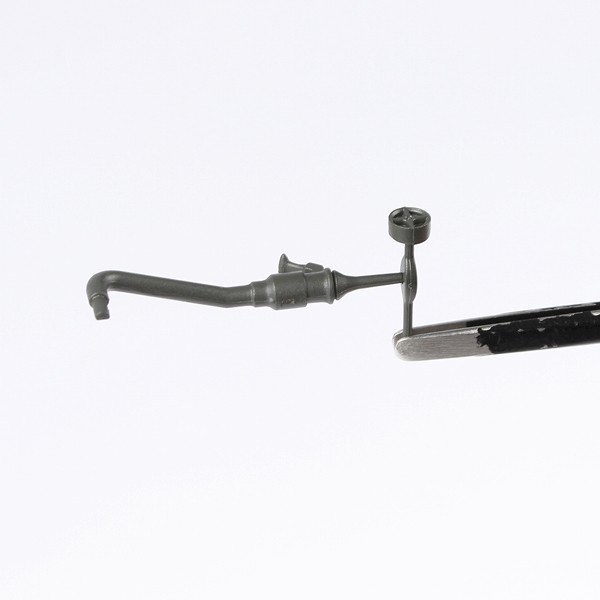

      Pegue 16-H en 16-L.

      a
      b

      Paso 6

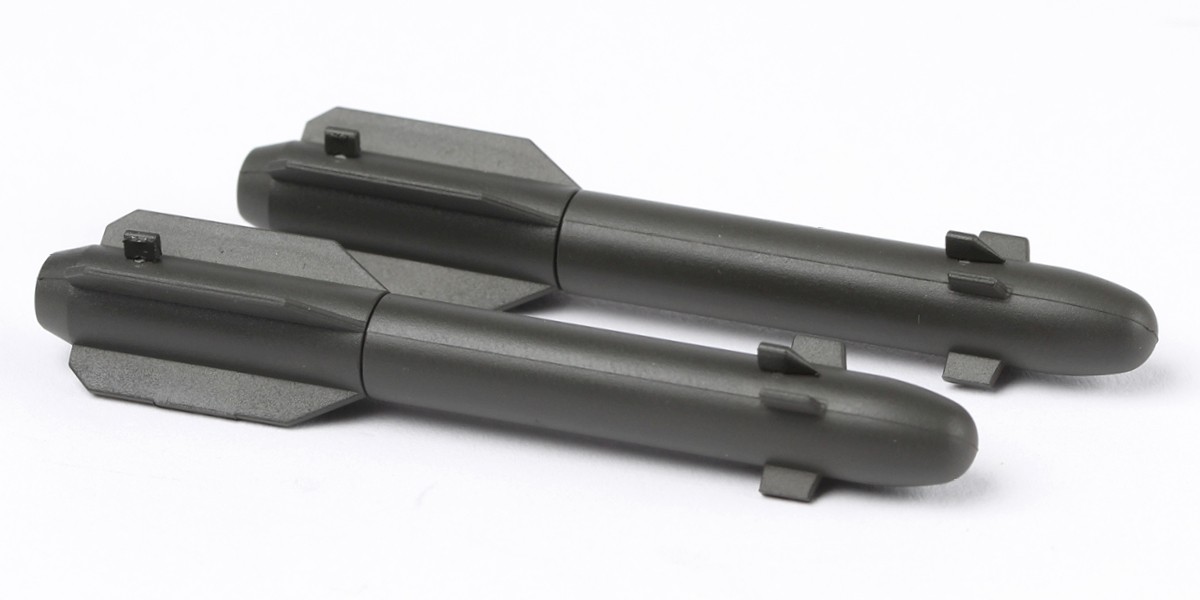

      Ahora construirás los misiles.

      Presiona 16-E en 16-D.

      Repite este proceso para hacer dos misiles.

      a
      b

      Paso 7

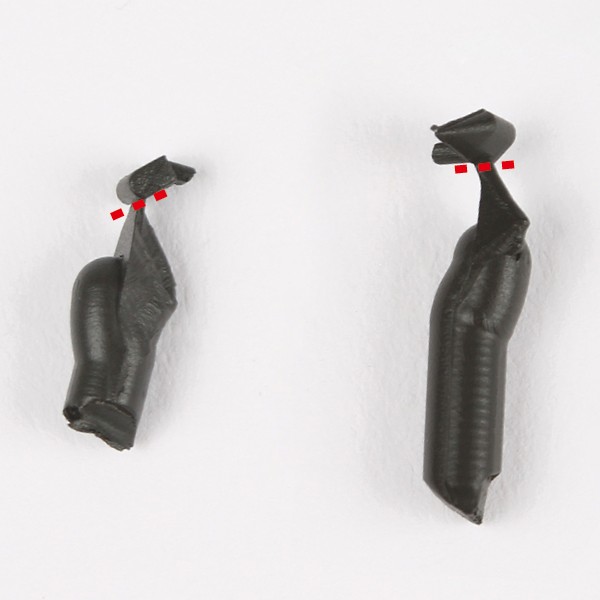

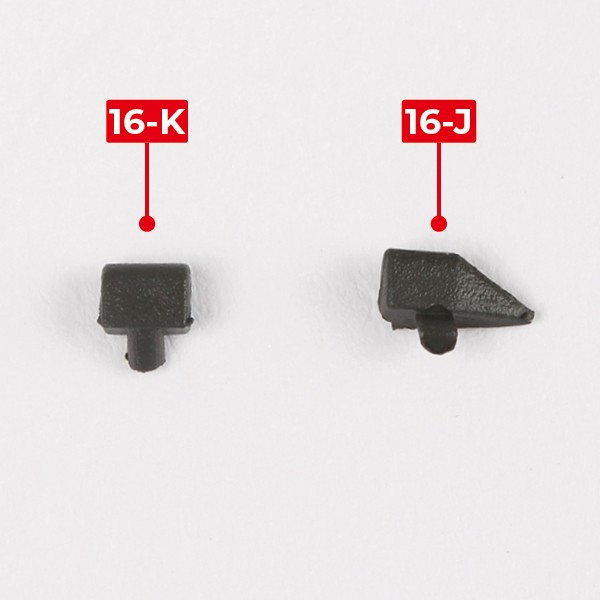

      Corte las piezas 16-K y 16-J de las matrices.

      a
      b

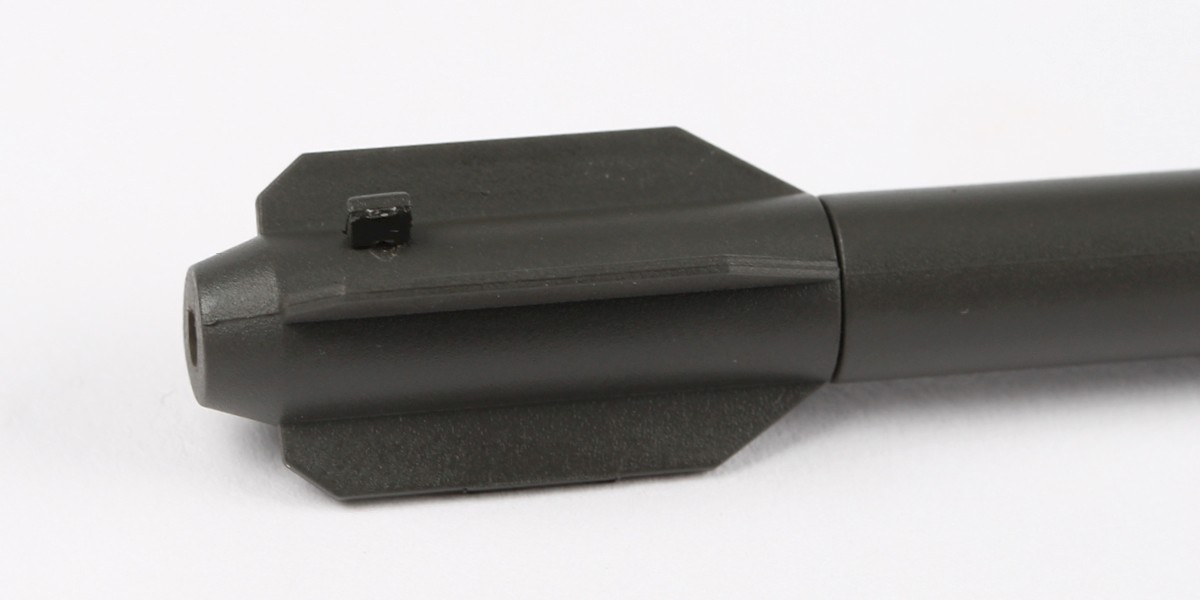

      Paso 8

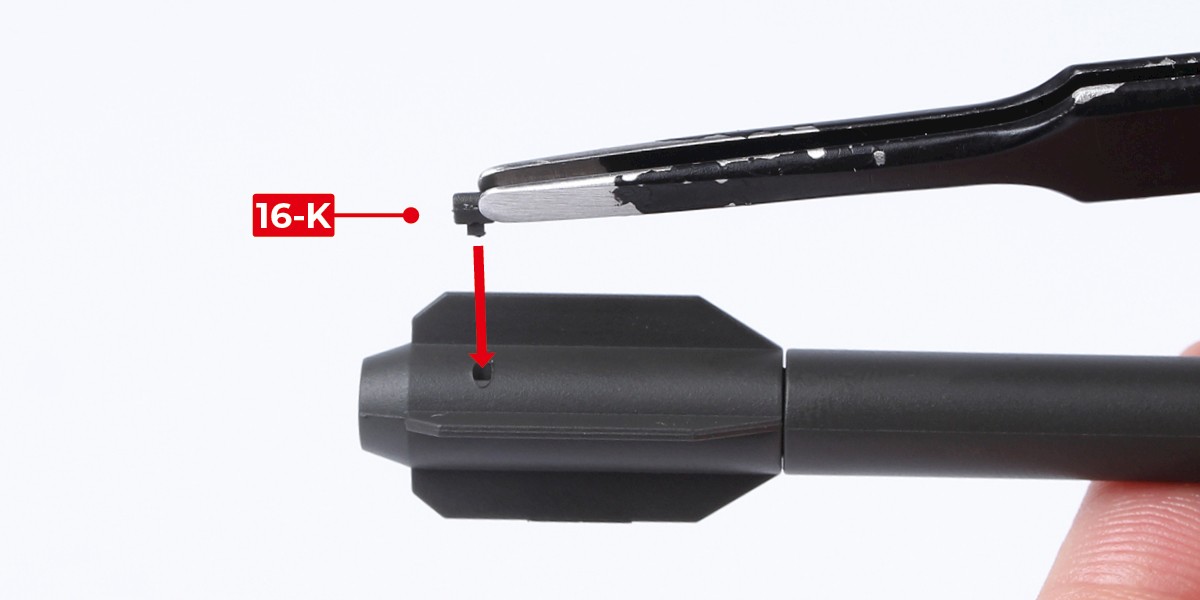

      Pegue 16-K en el ensamblaje.

      a
      b

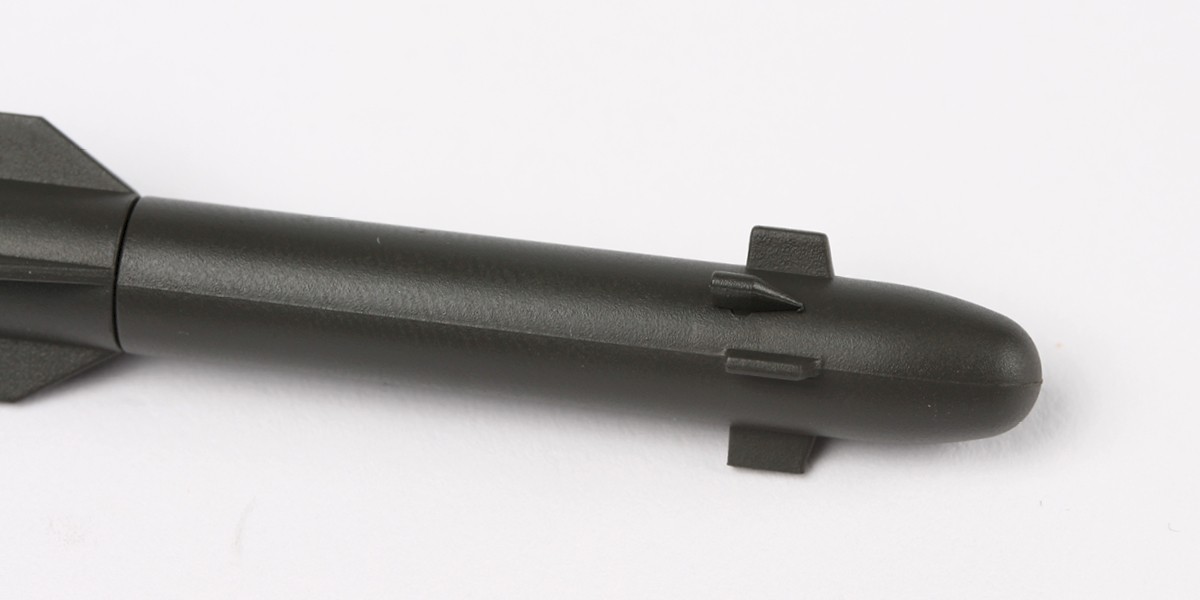

      Paso 9

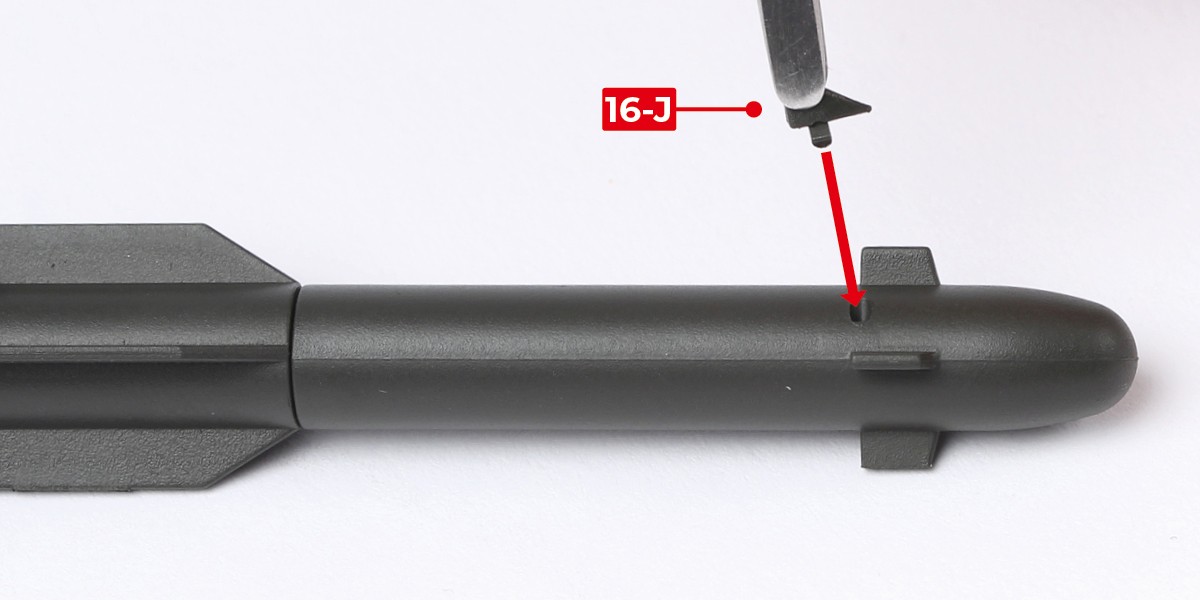

      Pegue 16-J en el ensamblaje.

      a
      b

      Paso 10

      Repita este proceso para ensamblar el segundo misil.

      a

      Paso 11

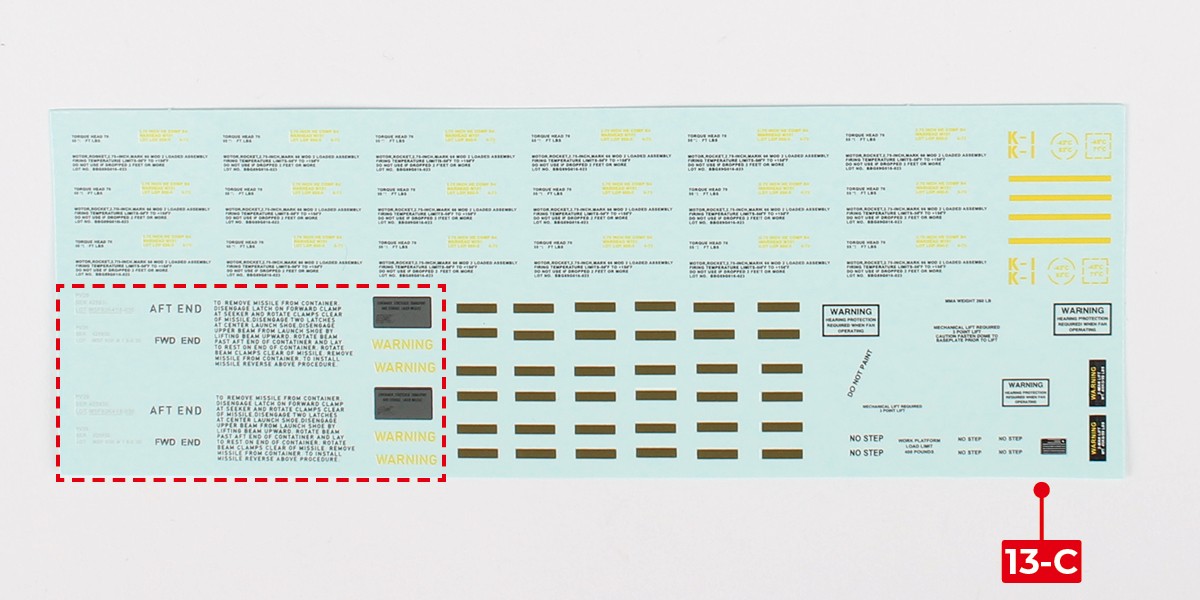

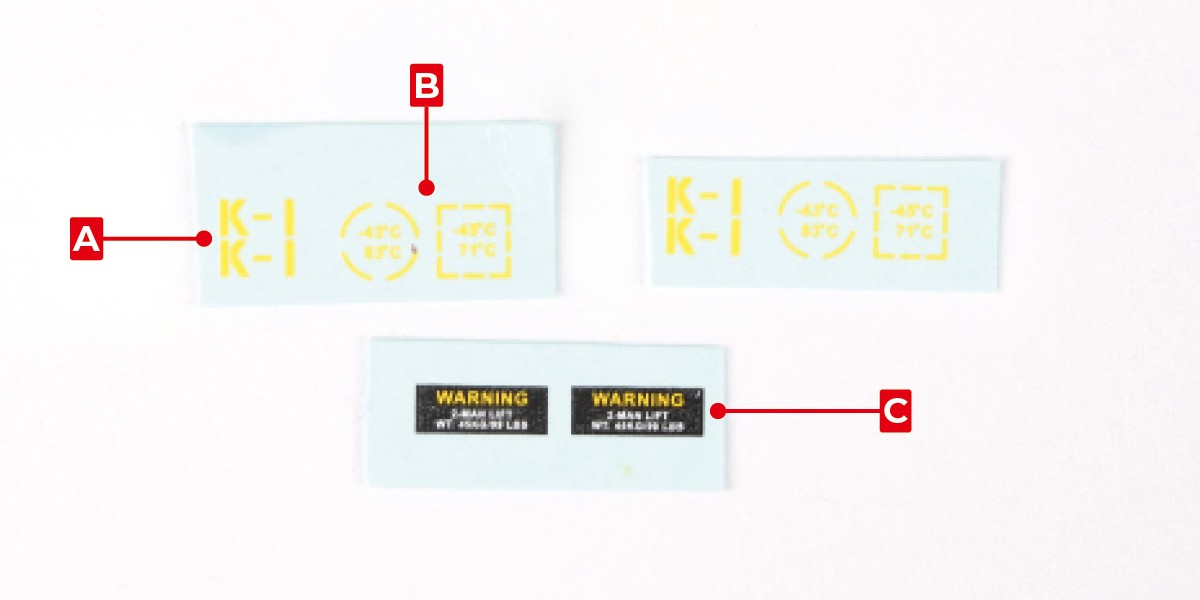

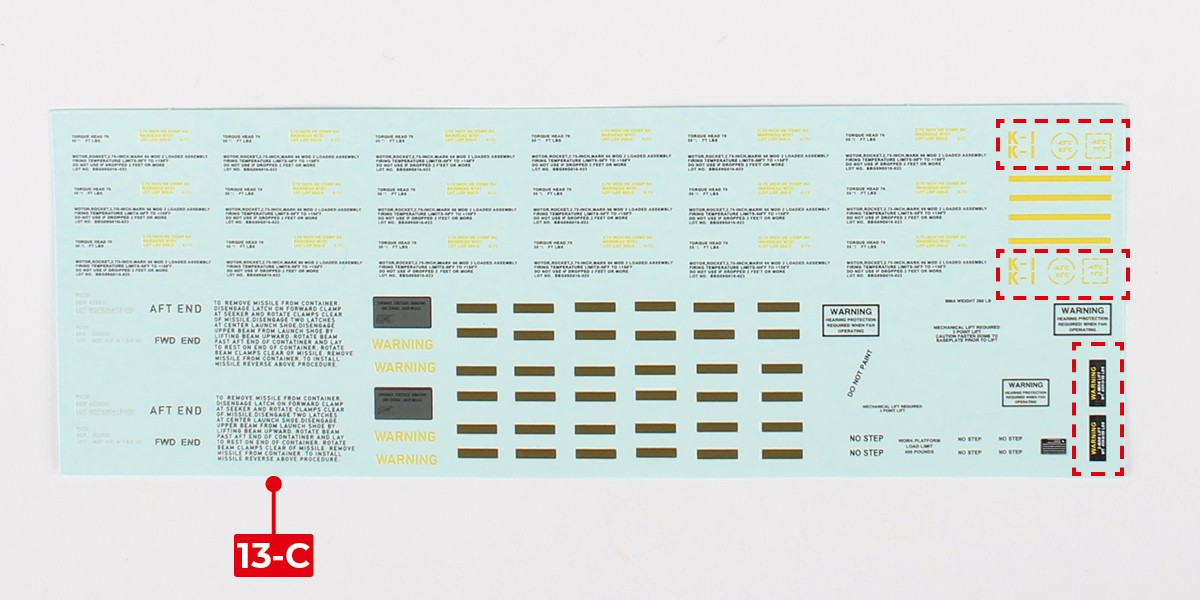

      Corte las calcomanías delineadas en rojo de 13-C.

      a
      b

      Paso 12

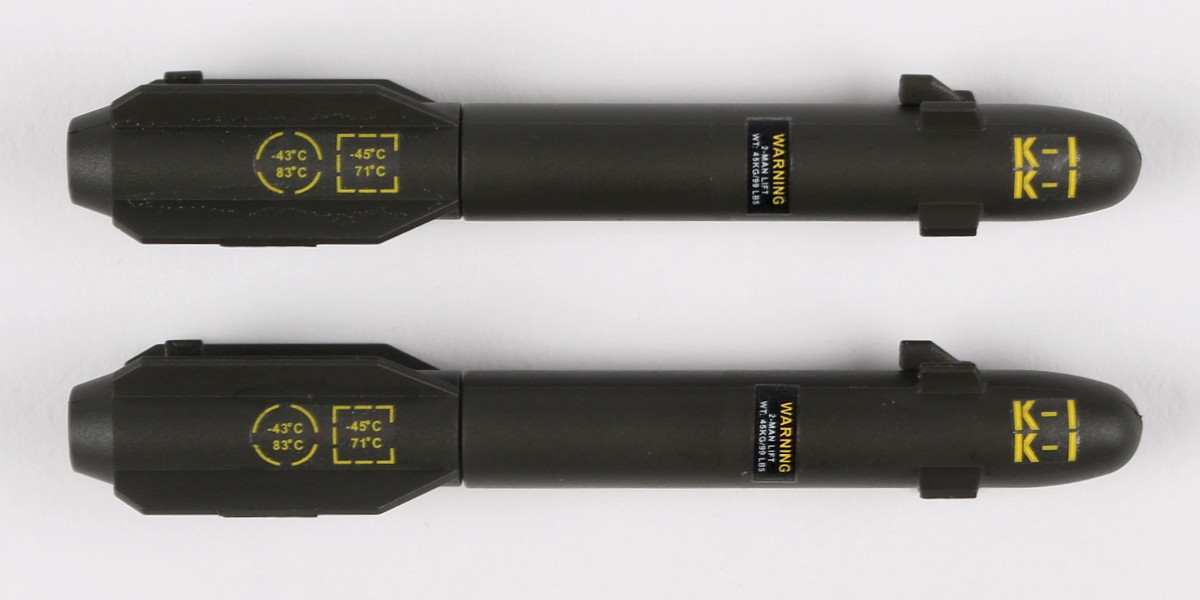

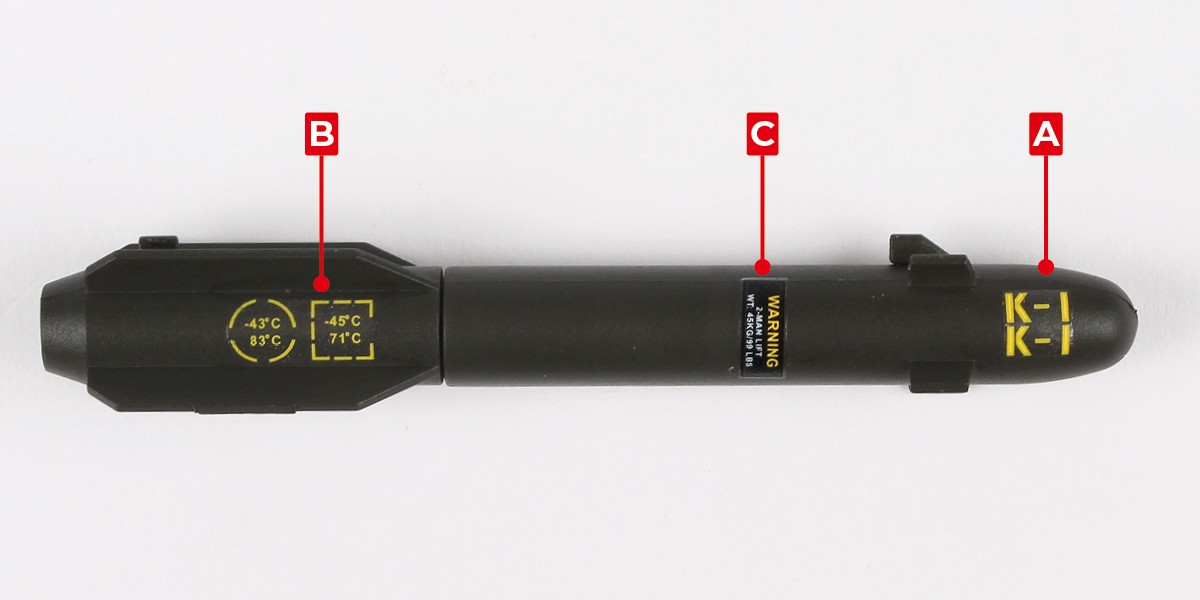

      Aplica las calcomanías A, B y C al misil.

      Repite este proceso para aplicar calcomanías al segundo misil.

      a
      b

      Paso 13

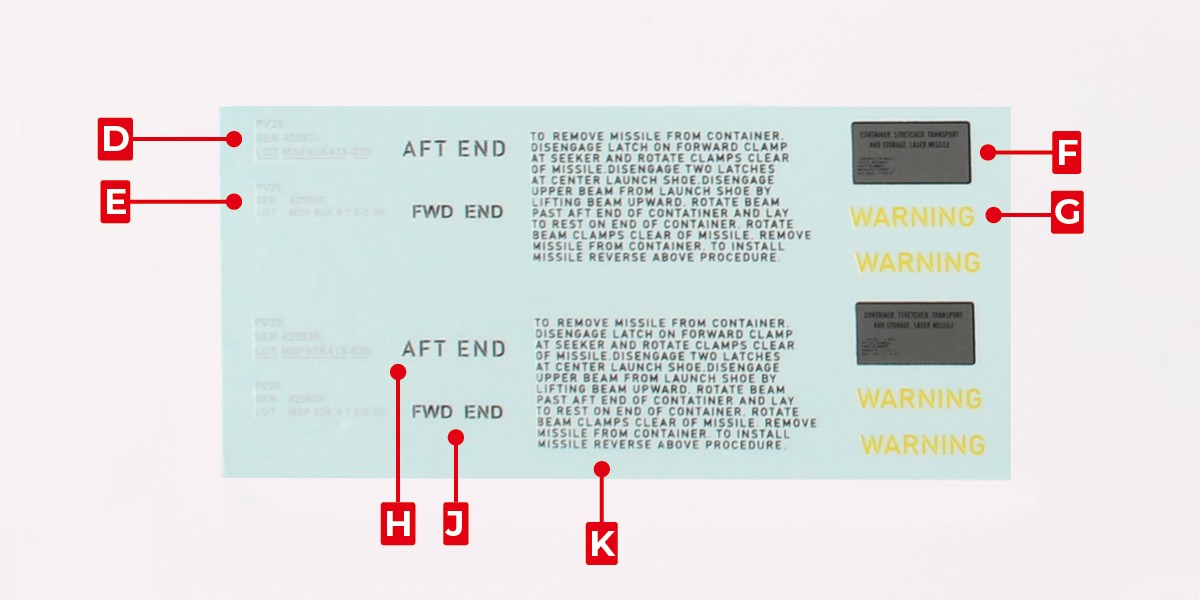

      Corte las calcomanías delineadas en rojo de 13-C.

      a
      b

      Paso 14

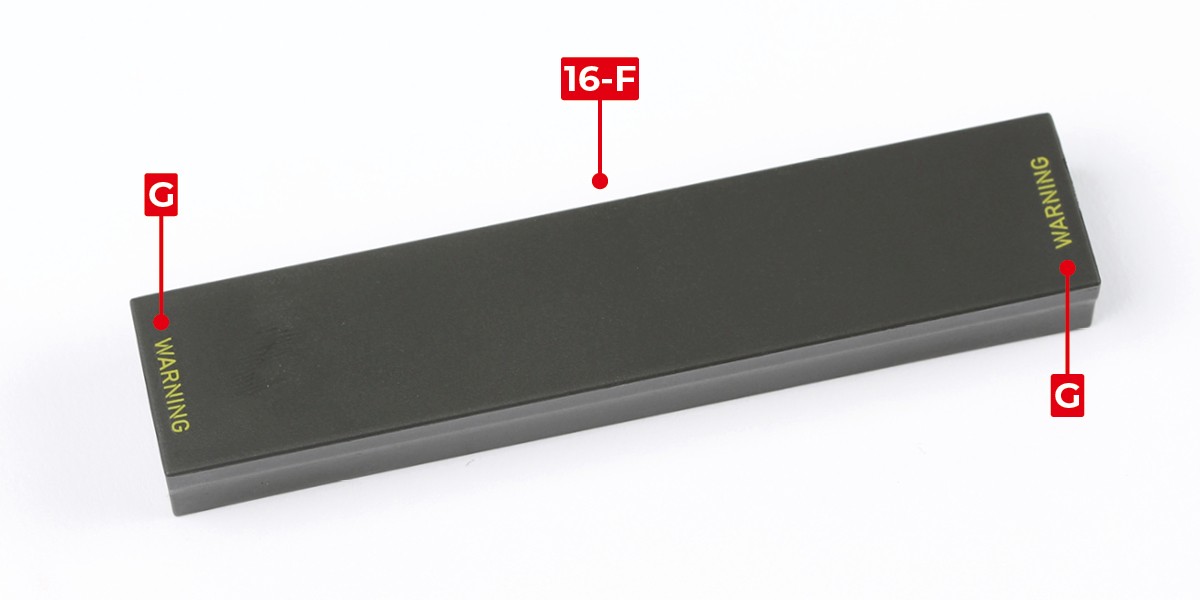

      Aplica las dos calcomanías etiquetadas G a 16-F.

      Aplica la calcomanía K al interior de 16-F.

      a
      b

      Paso 15

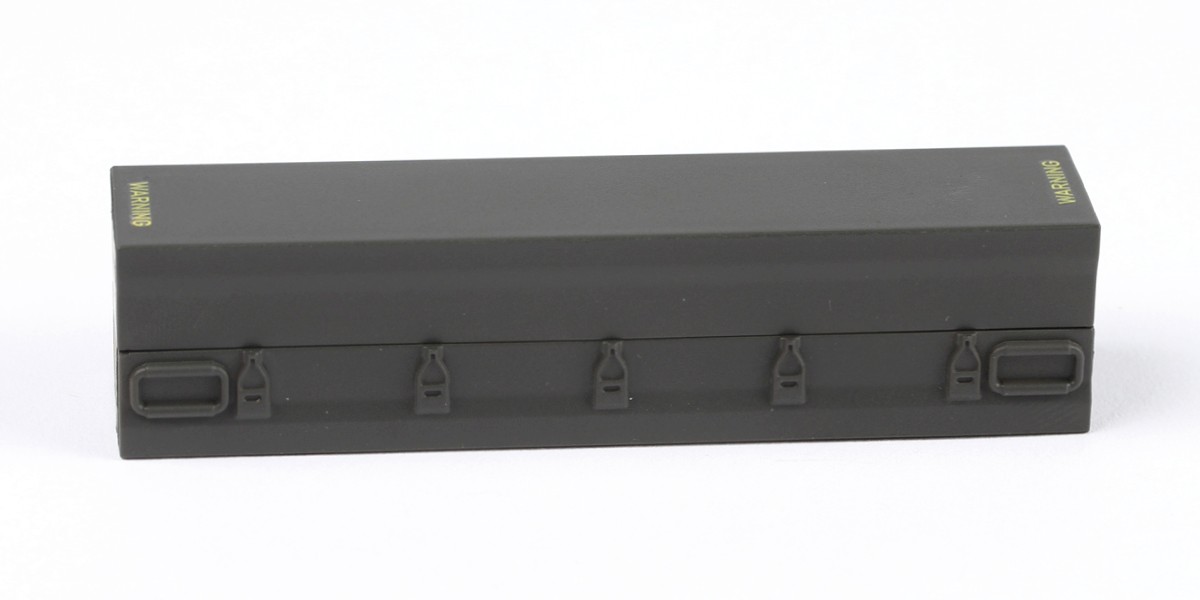

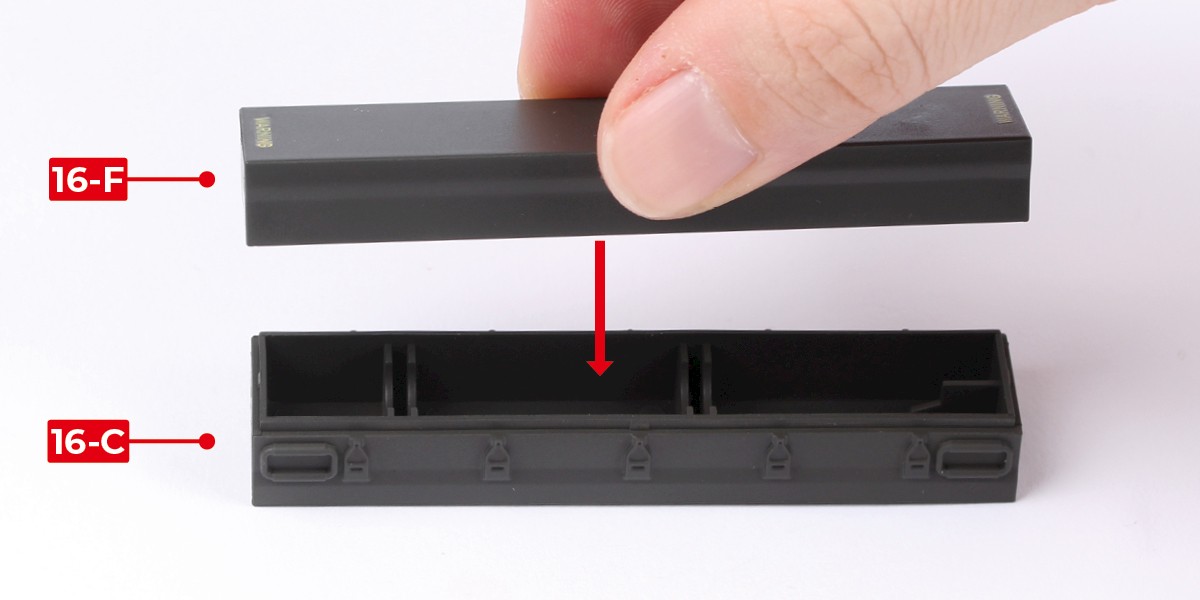

      Presione 16-F sobre 16-C.

      a
      b

      Paso 16

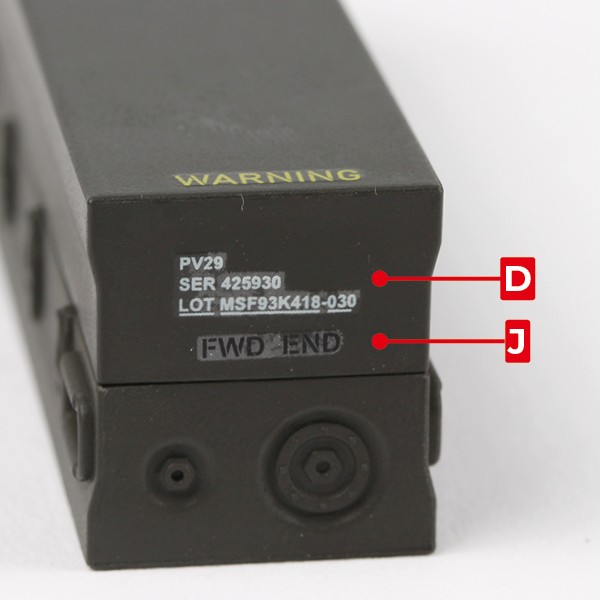

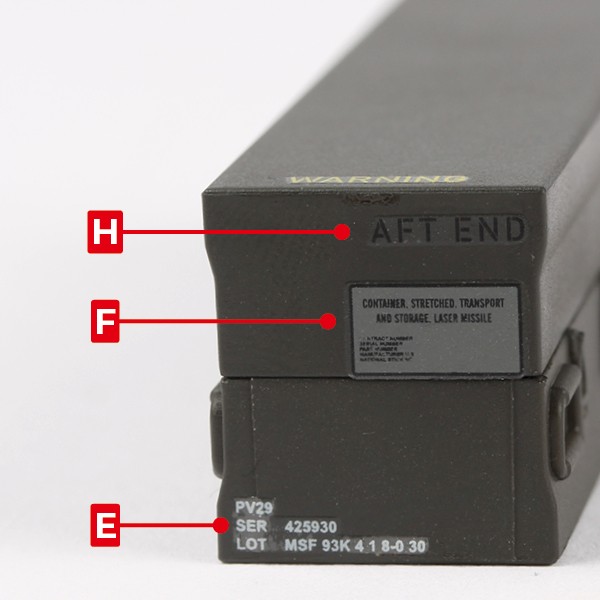

      Aplica las calcomanías D, E, F, H y J a los extremos de 16-C y 16-F.

      a
      b

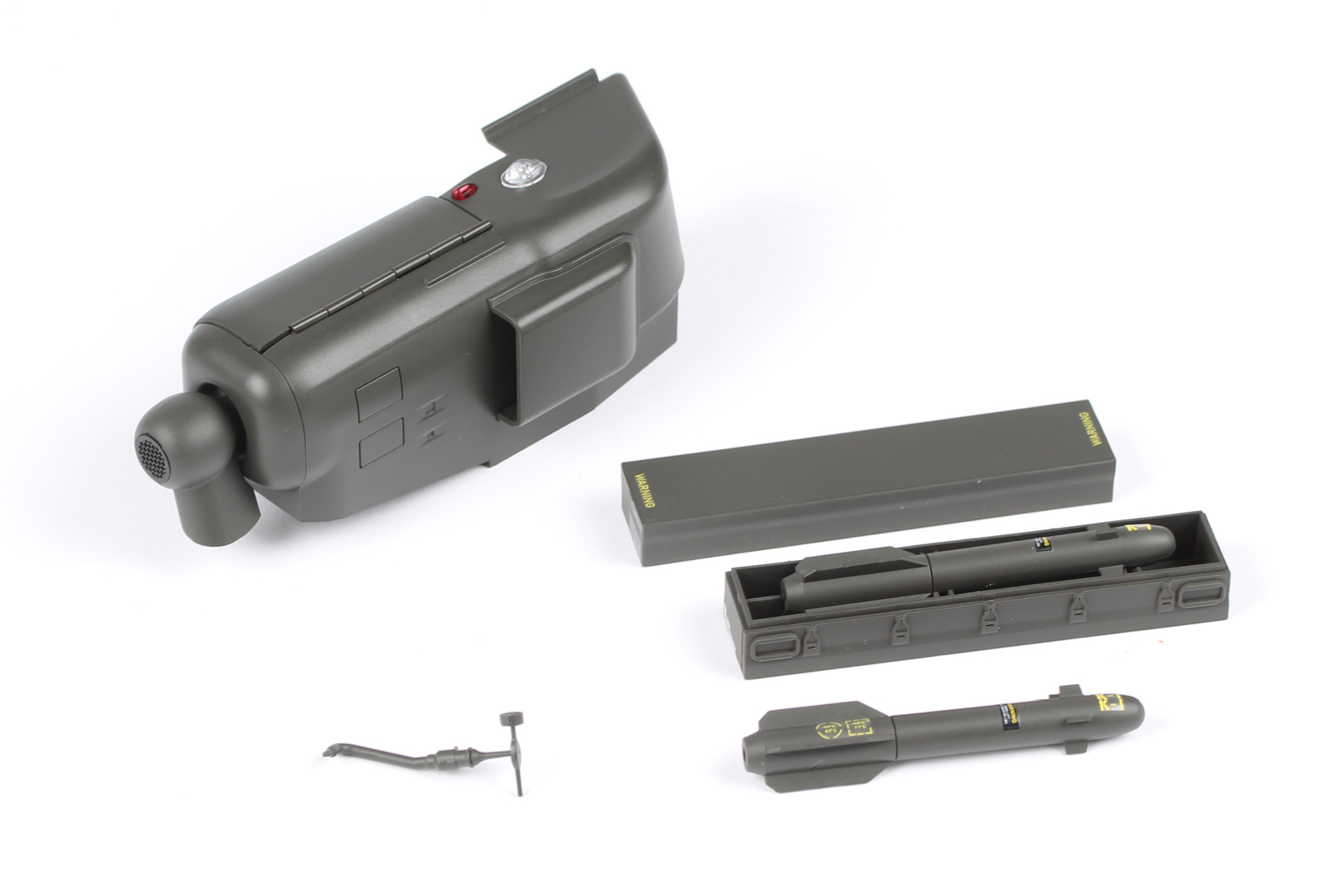

      ETAPA COMPLETA

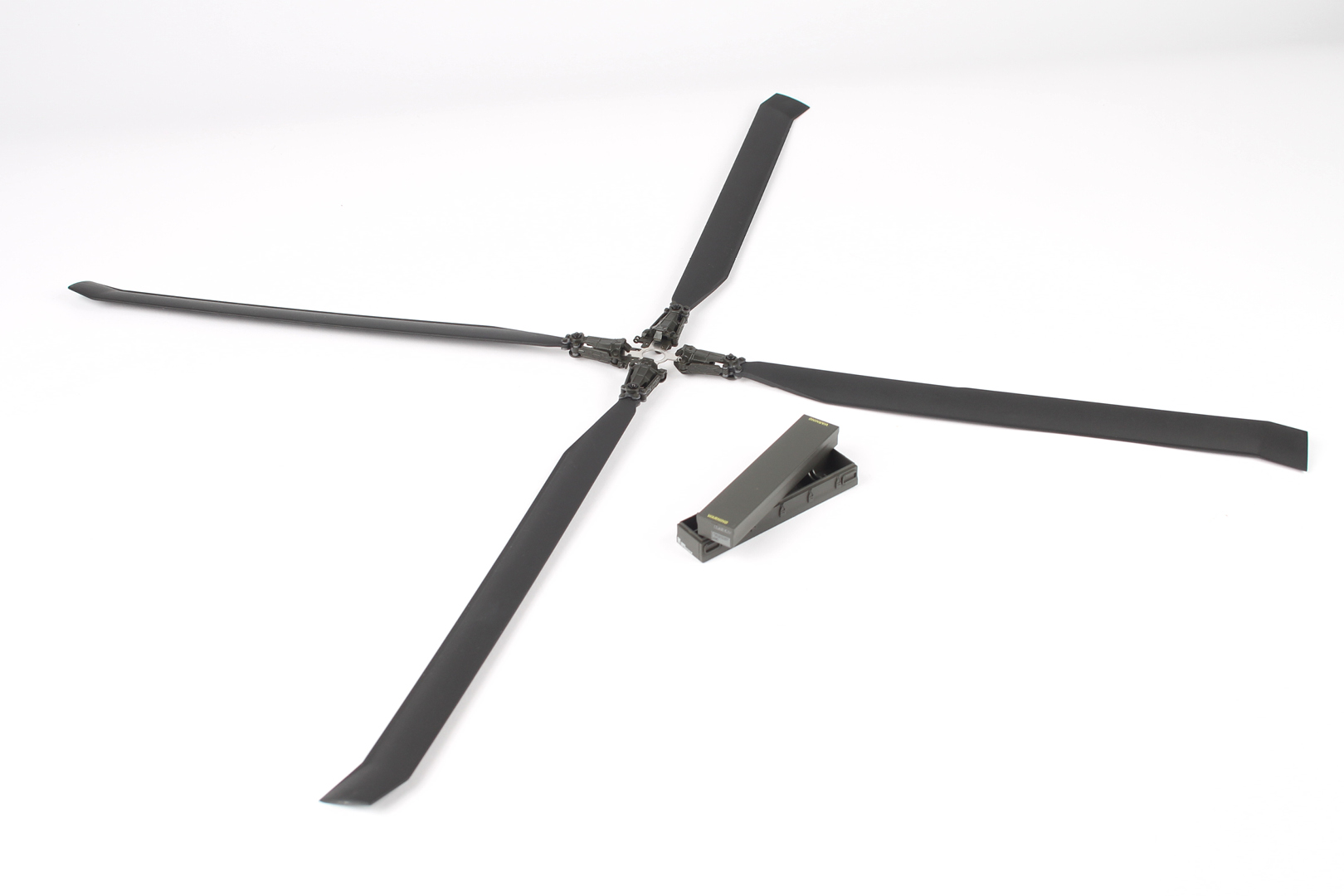

      Etapa 17: Montaje de la cuarta pala del rotor

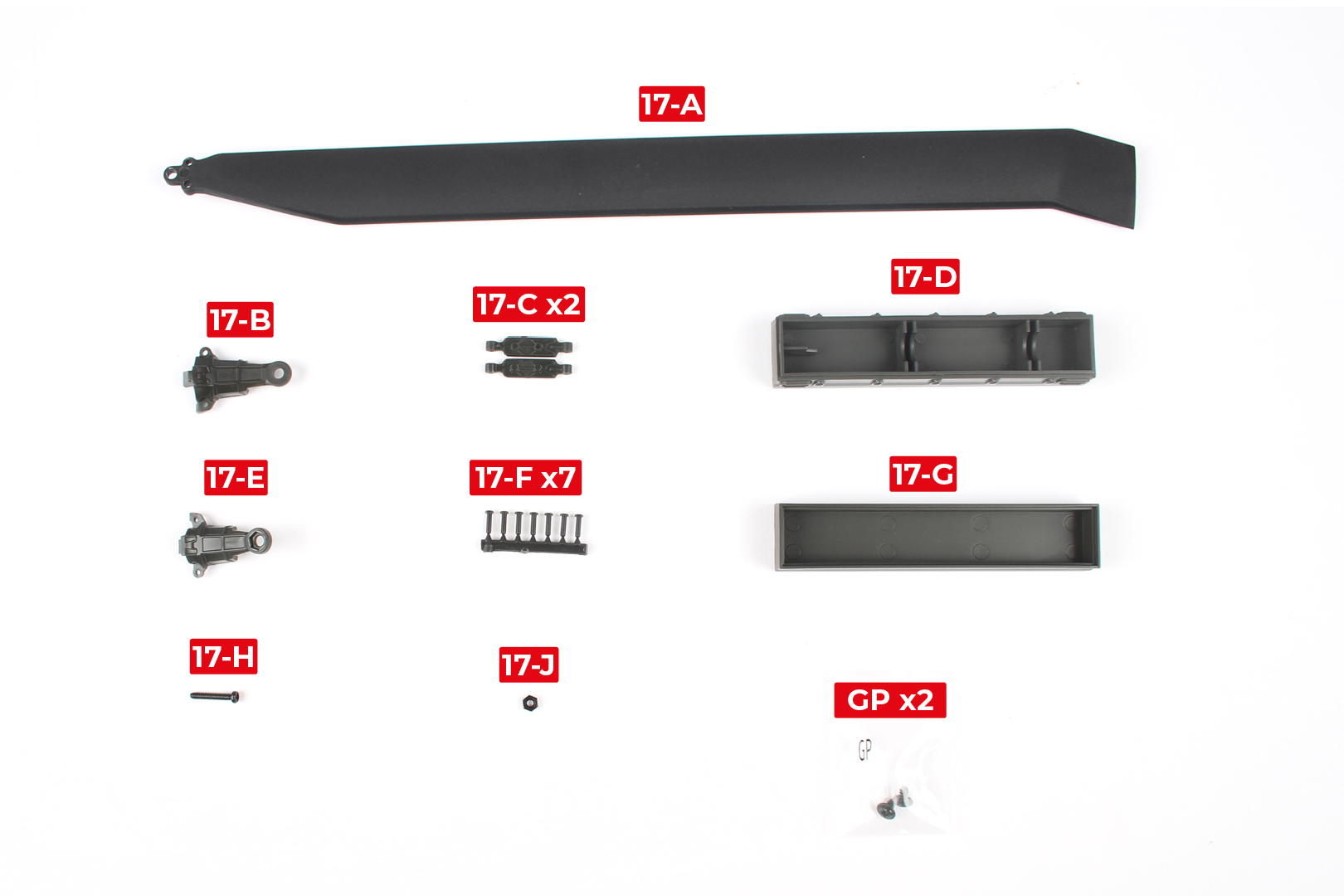

      ETAPA 17 LISTA DE PIEZAS

      17-A17-F x7
      17-B17-G
      17-C x217-H
      17-D17-J
      17-EGP x2

      Paso 1

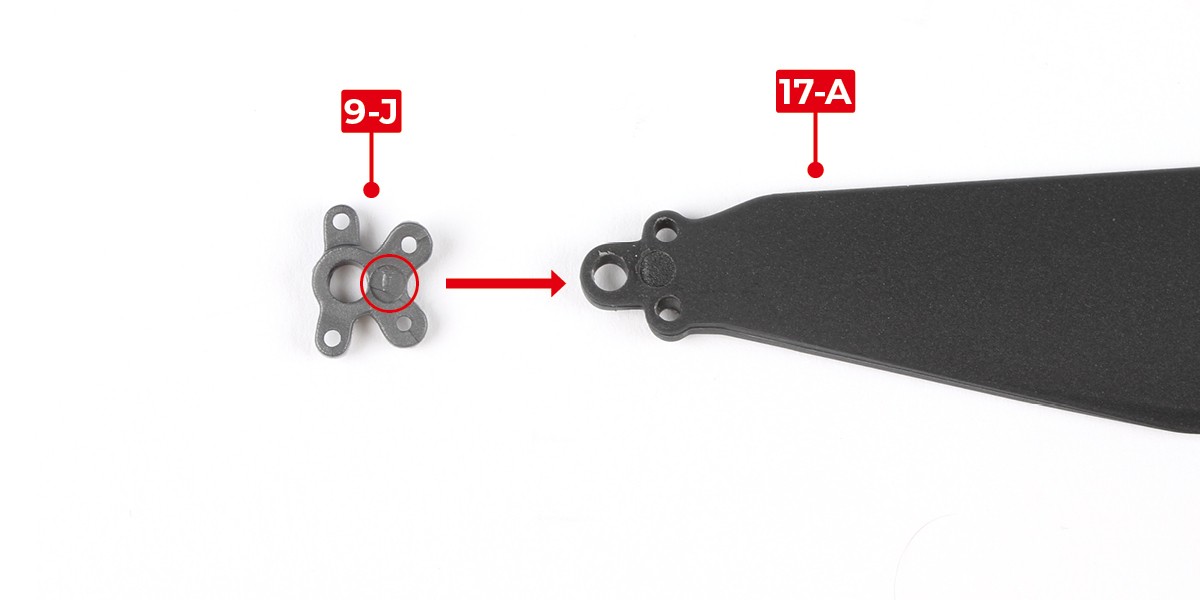

      Coloque 9-J (etapa 09) debajo de 17-A.

      9-J está marcado con un '1' (en círculo).

      a

      Paso 2

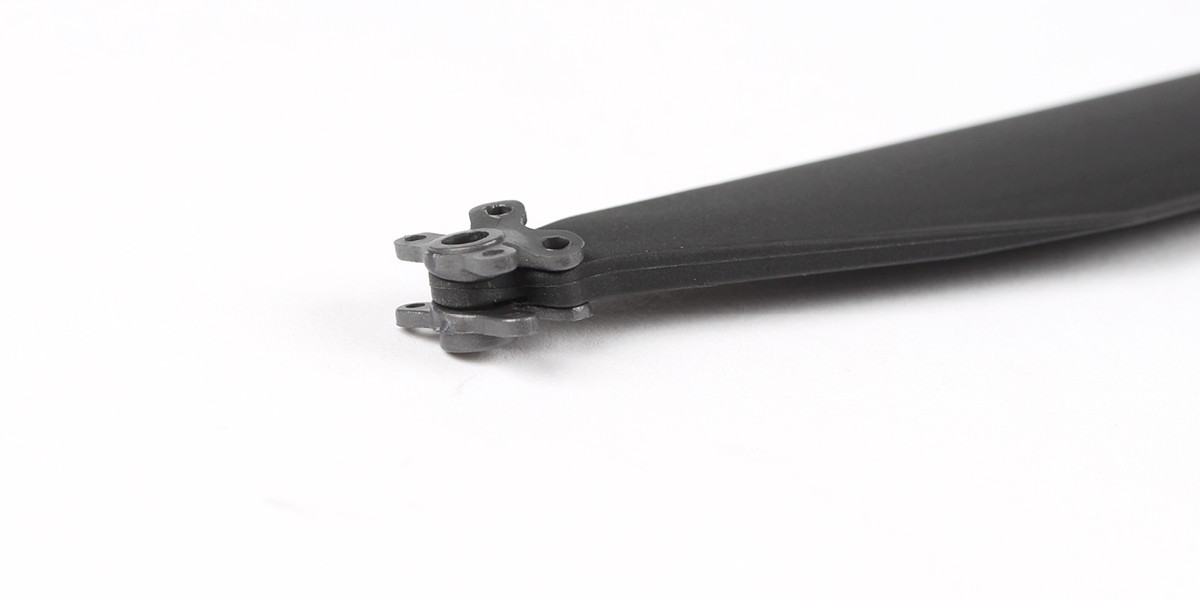

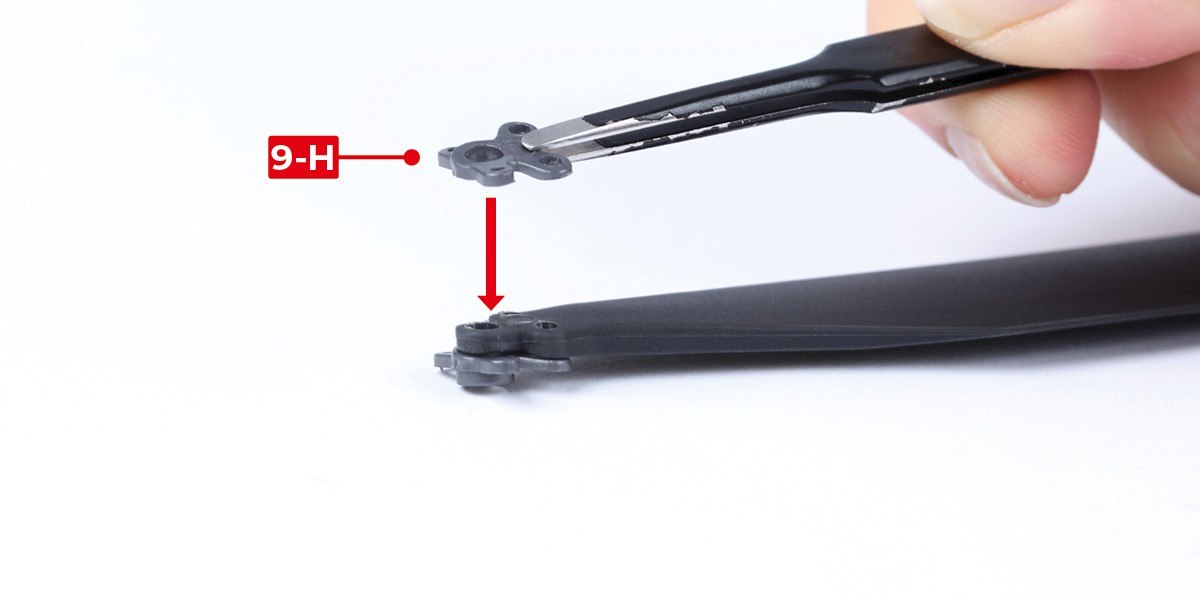

      Coloque 9-H (etapa 09) en la parte superior.

      a
      b

      Paso 3

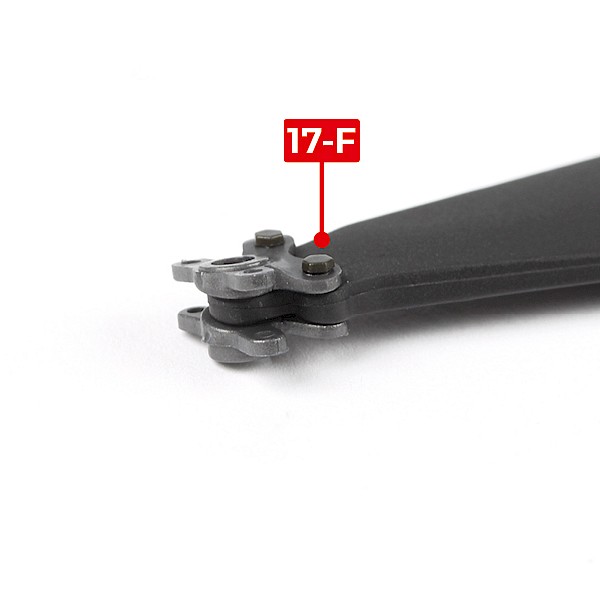

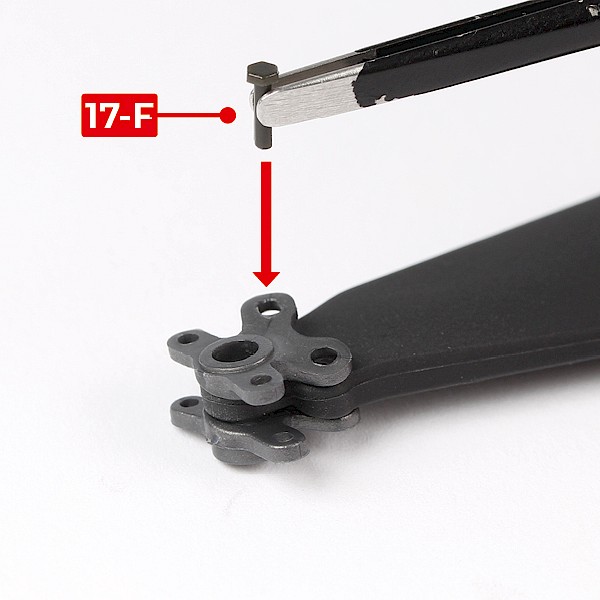

      Presiona 2x 17-F a través de las piezas para asegurarlas.

      a
      b

      Paso 4

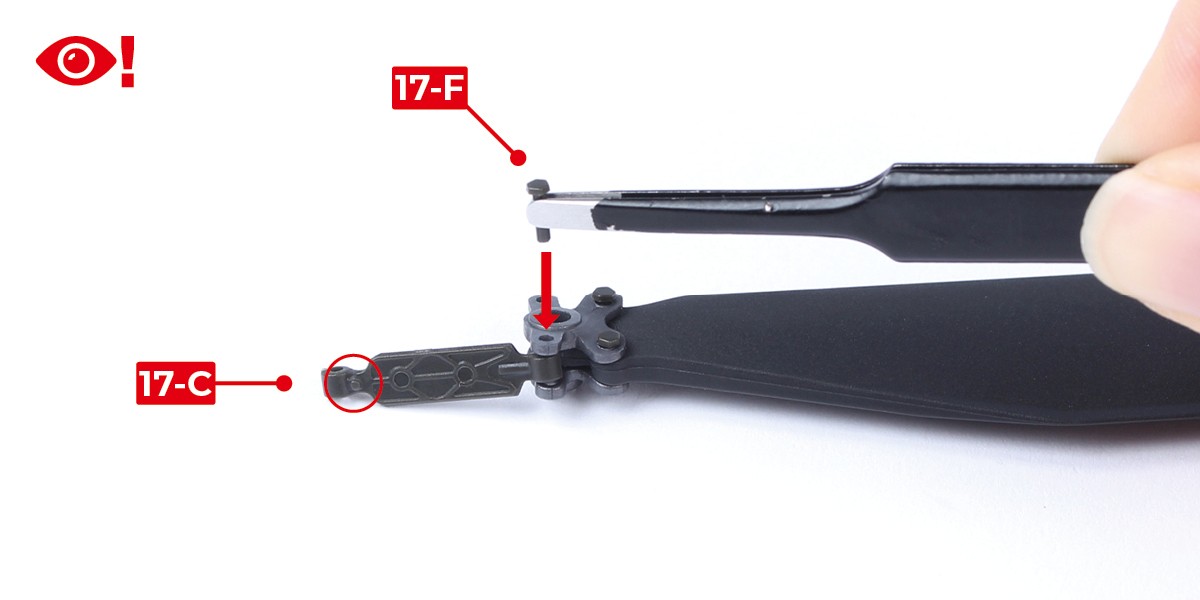

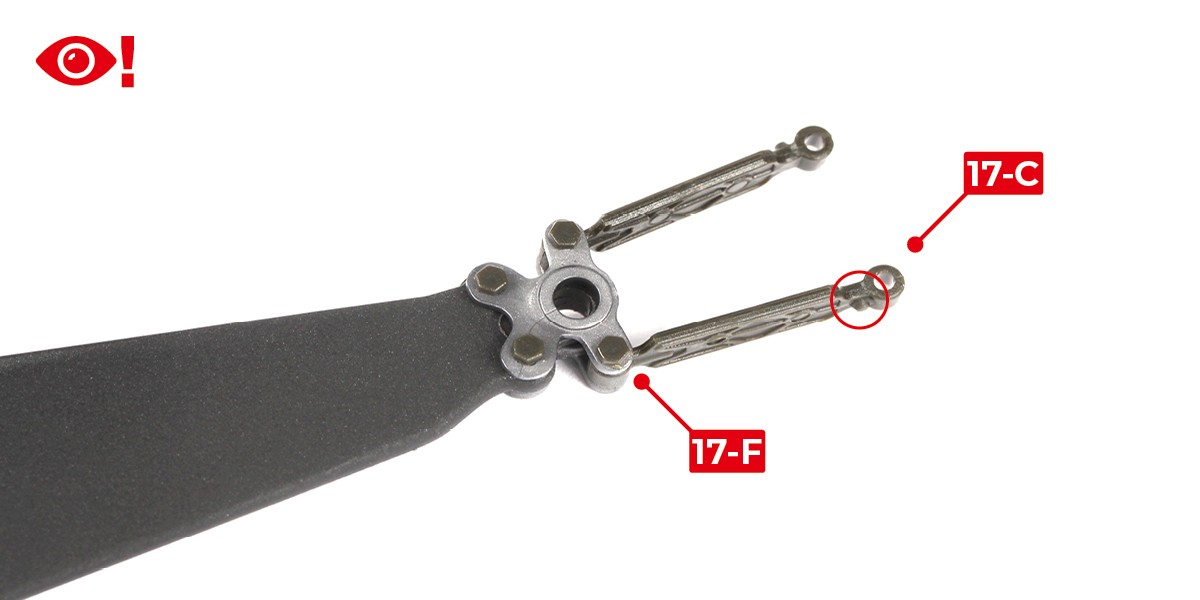

      Inserte 17-C entre 9-H y 9-G. Revise cuidadosamente la orientación de las piezas. Hay un pasador en 17-C (circulado).

      Presione 17-F a través de las piezas para asegurarlas.

      a
      b

      Paso 5

      Repita este proceso en el lado opuesto.

      a

      Paso 6

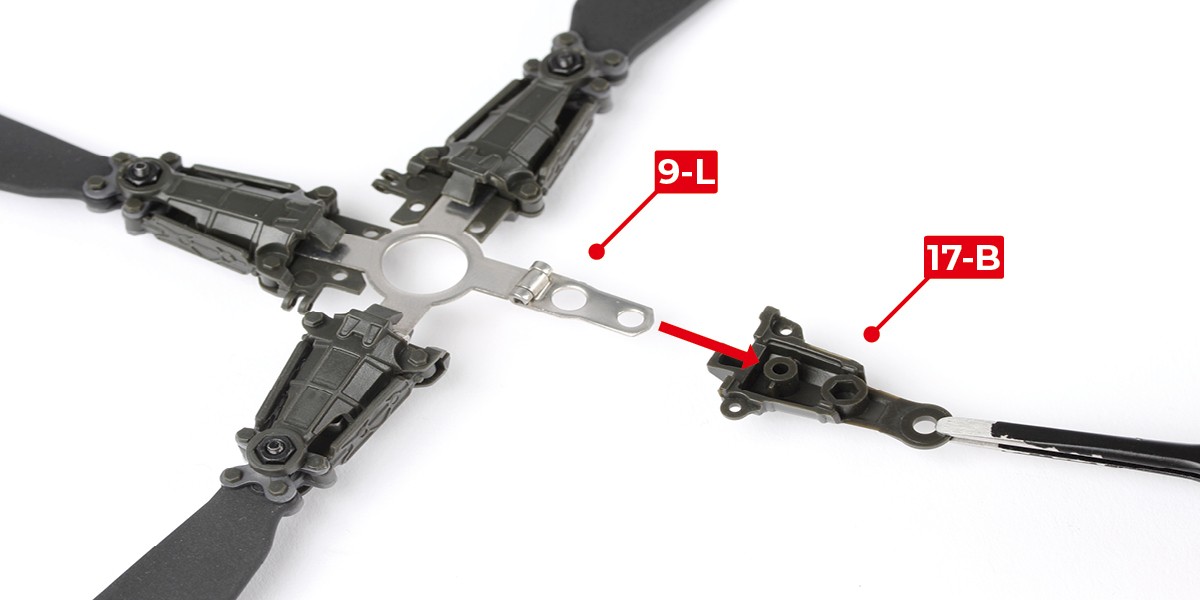

      Presiona 9-L sobre 17-B. Asegúrate de que 9-L esté hacia arriba.

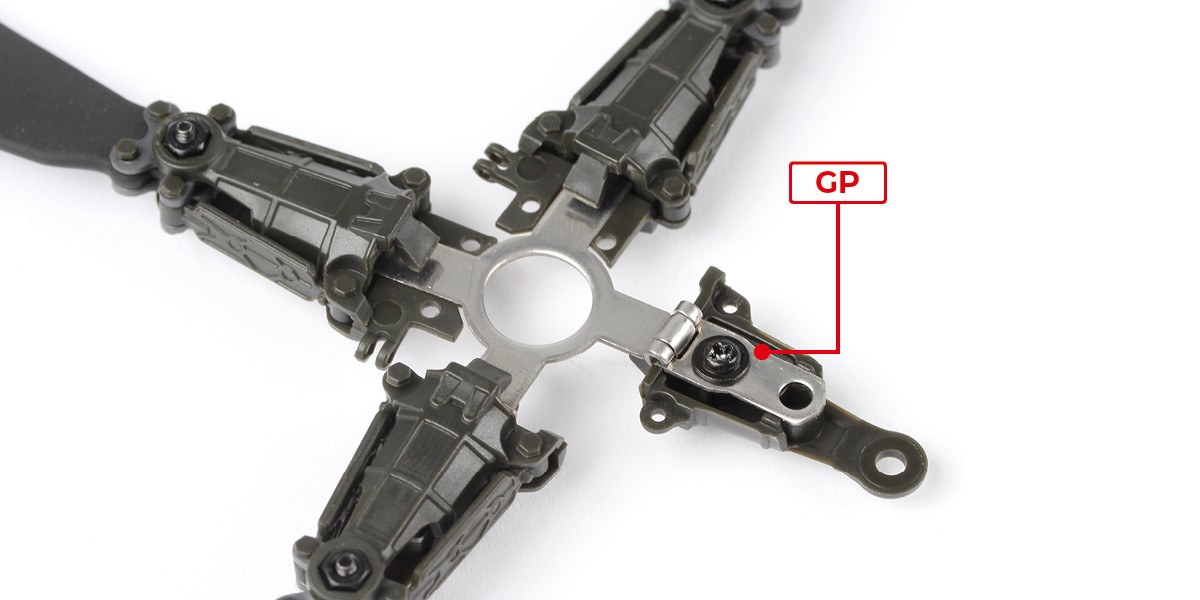

      Atornilla las piezas utilizando 1x GP.

      a
      b

      Paso 7

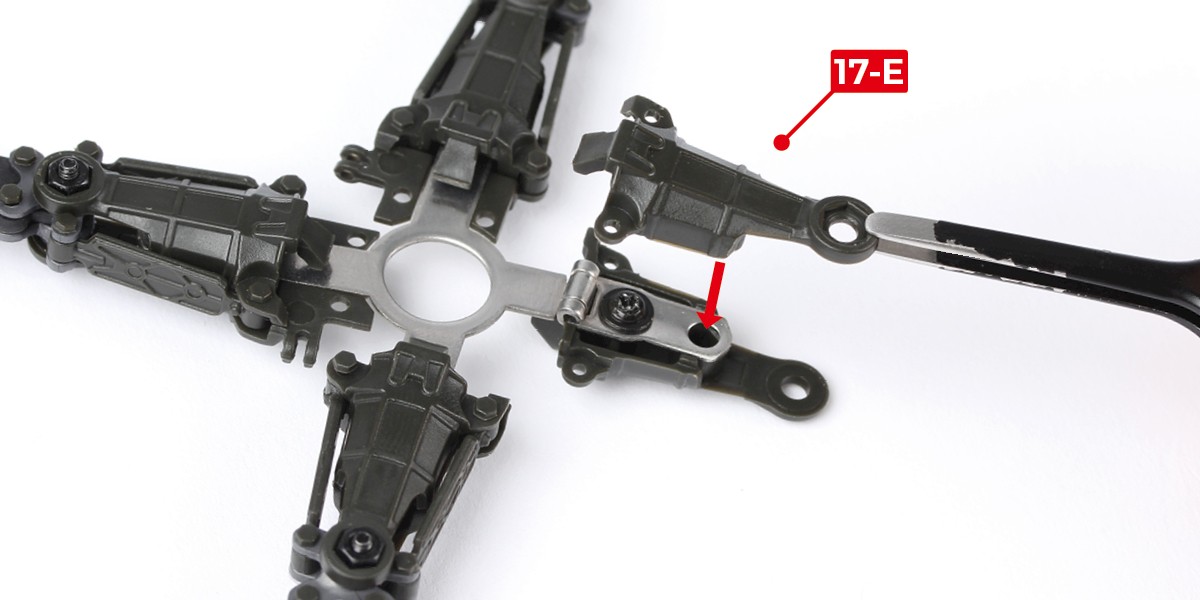

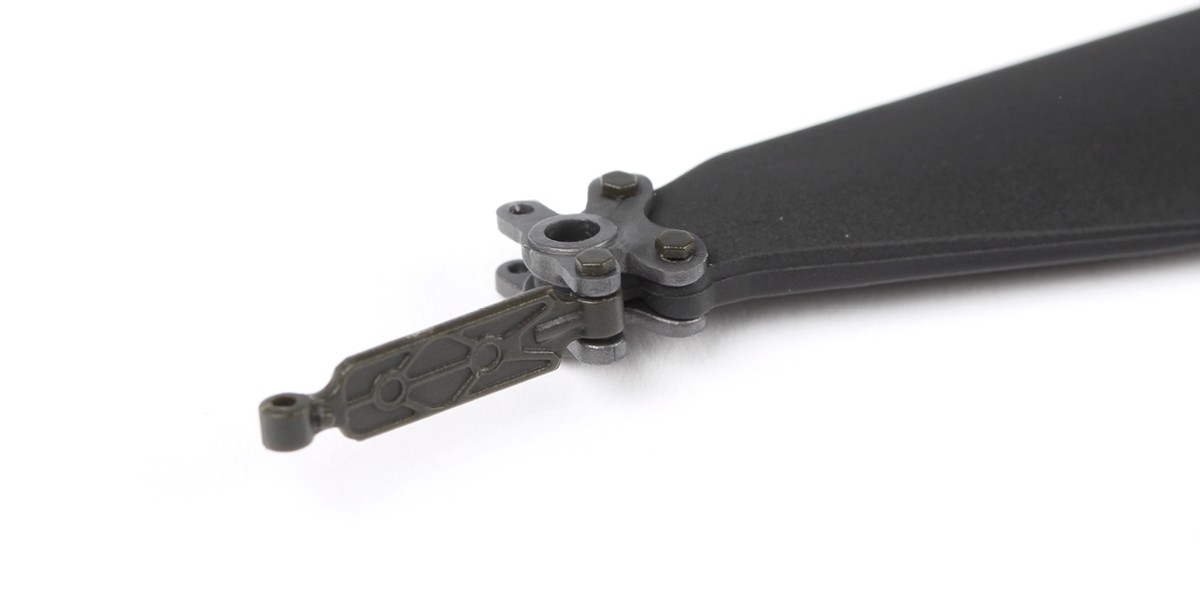

      Presiona 17-E en el ensamblaje.

      a

      Paso 8

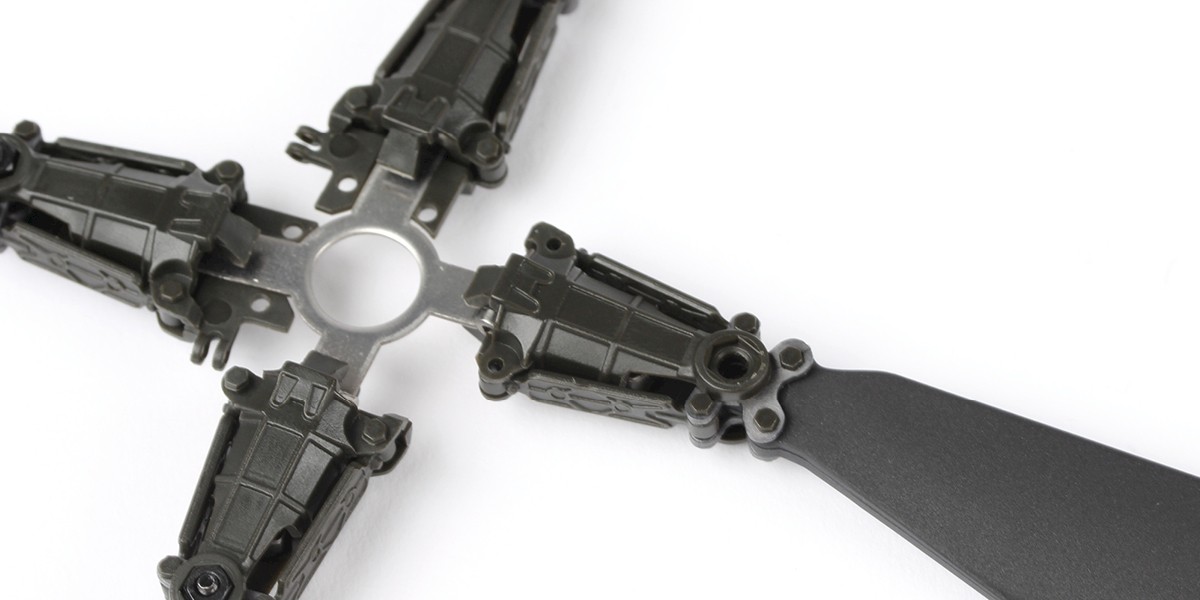

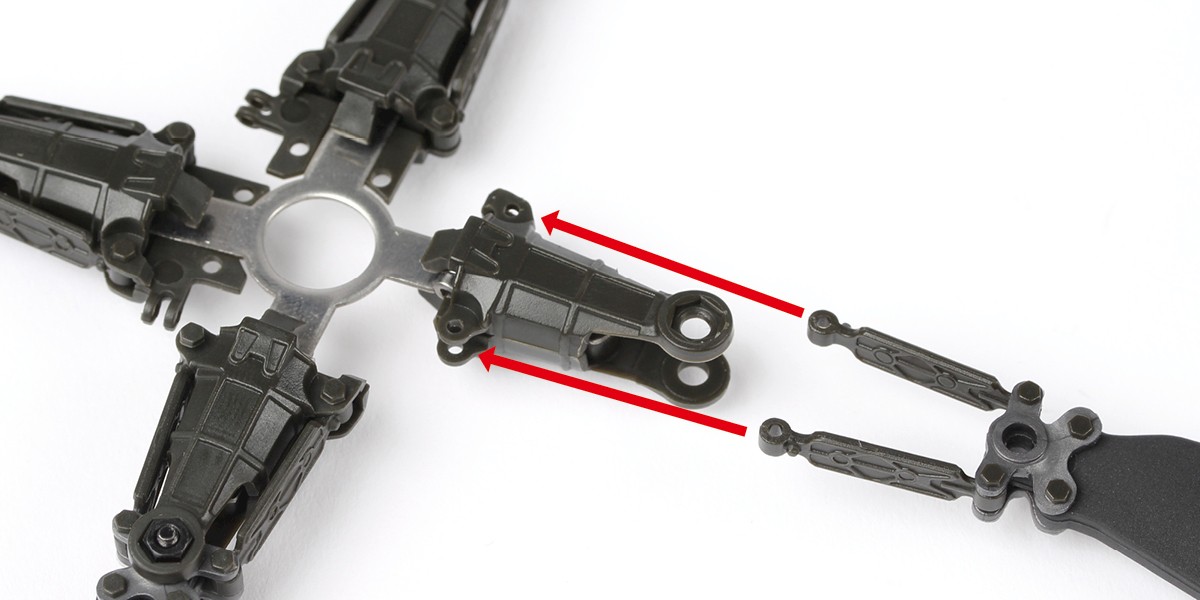

      Inserte la pala del rotor en el ensamblaje.

      a
      b

      Paso 9

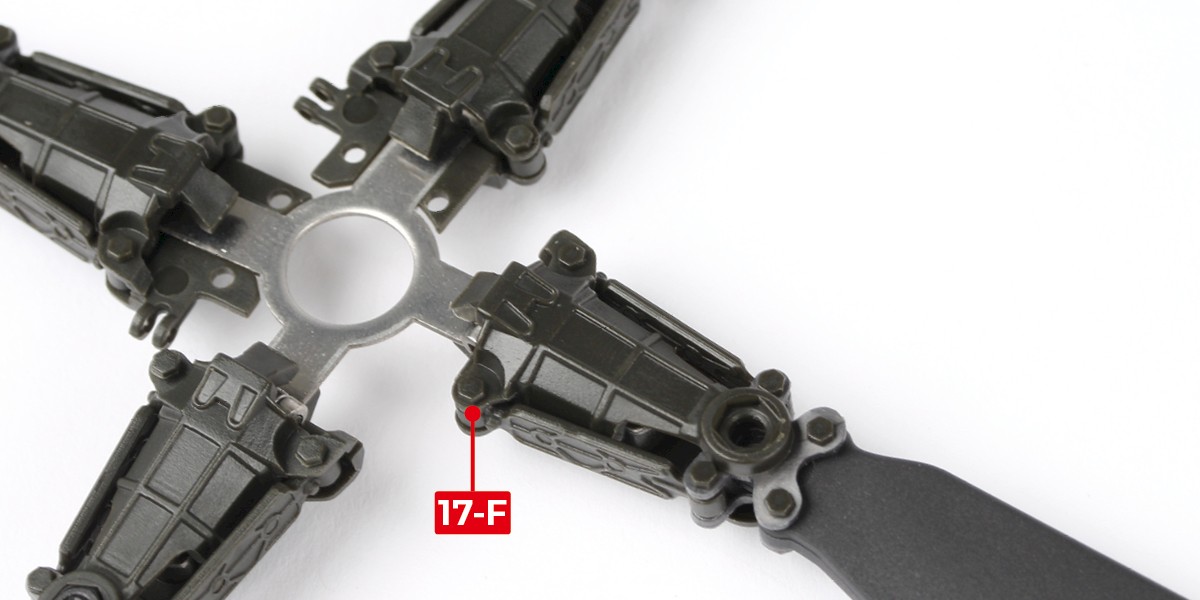

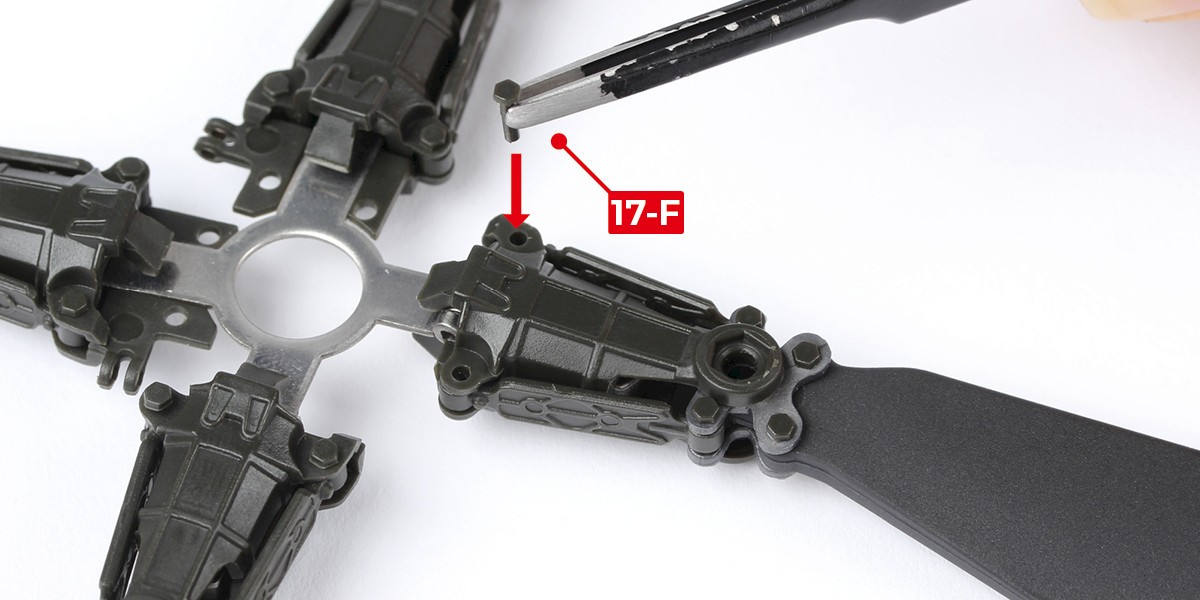

      Presione 17-F a través del ensamblaje en ambos lados.

      a
      b

      Paso 10

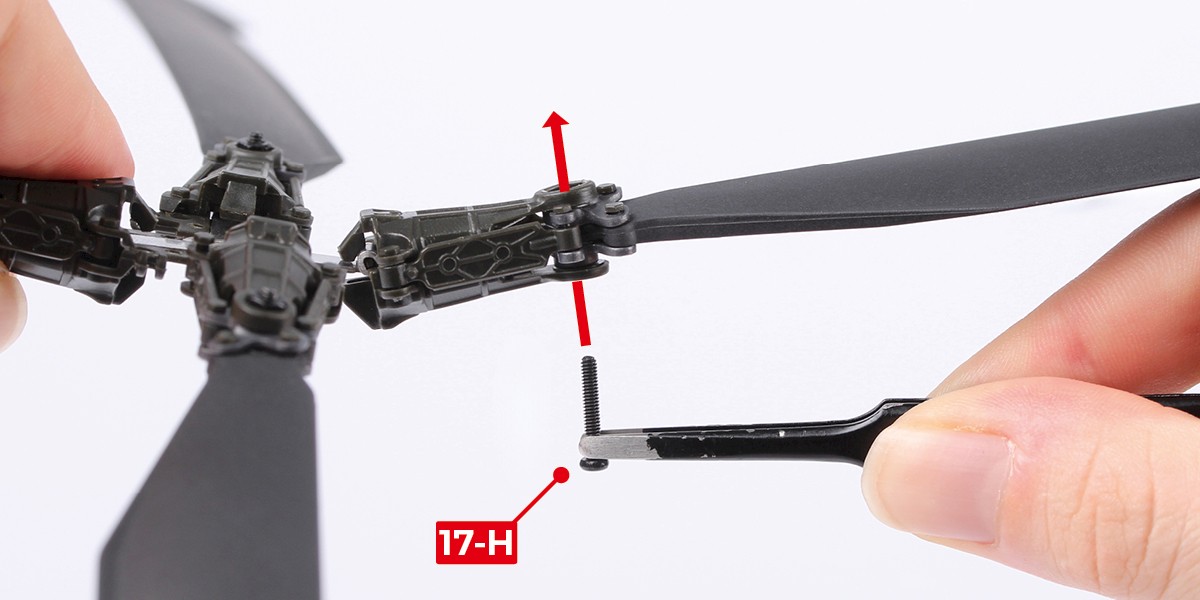

      Inserte 17-H desde abajo.

      a

      Paso 11

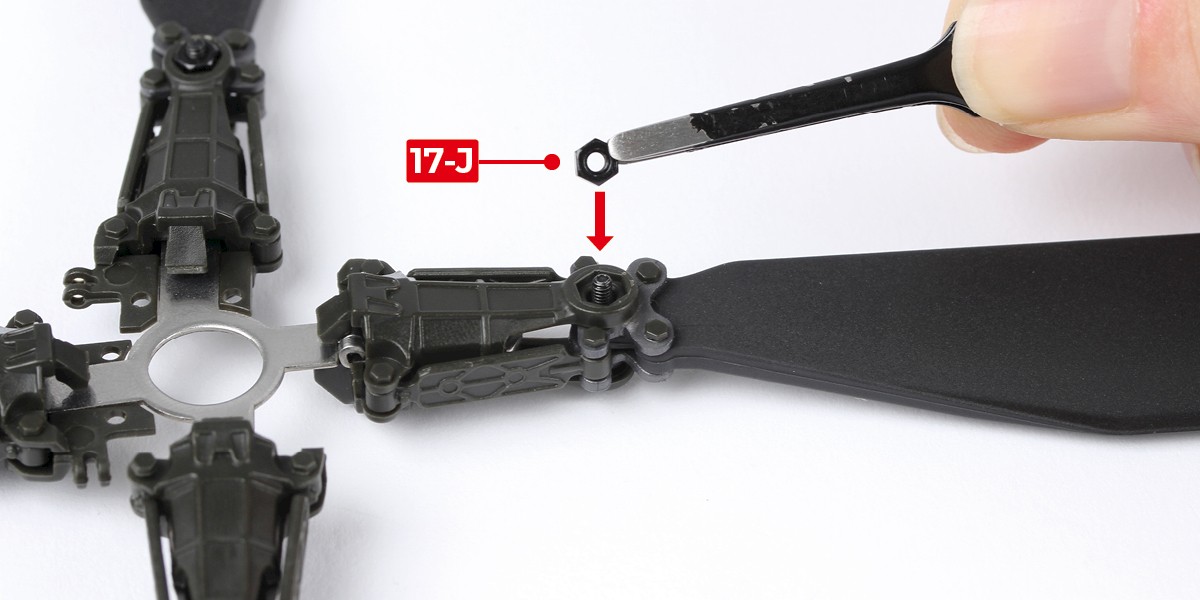

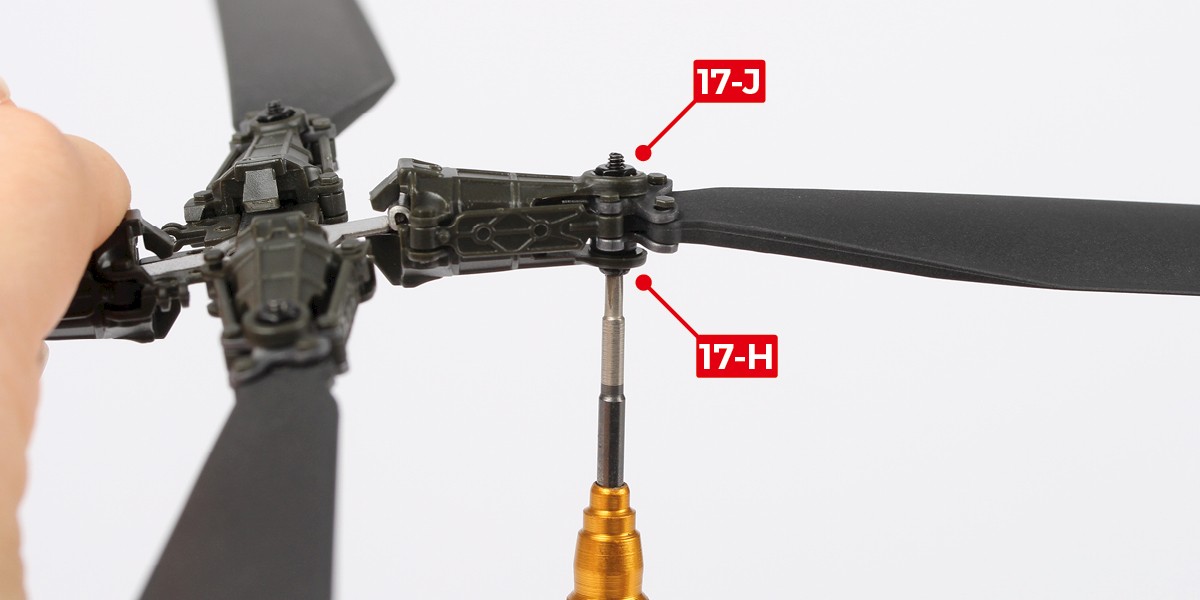

      Coloca el 17-J en la parte superior.

      Atornilla el 17-H en el 17-J.

      a
      b

      Paso 12

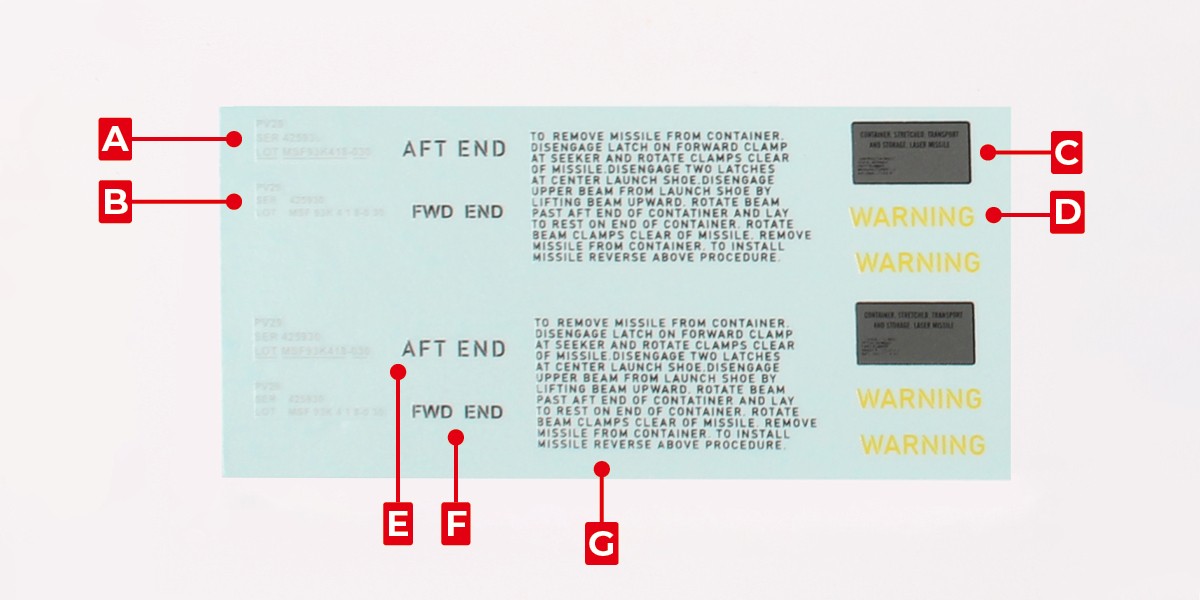

      Toma las calcomanías de 13-C.

      Aplica las calcomanías D a 17-G.

      a
      b

      Paso 13

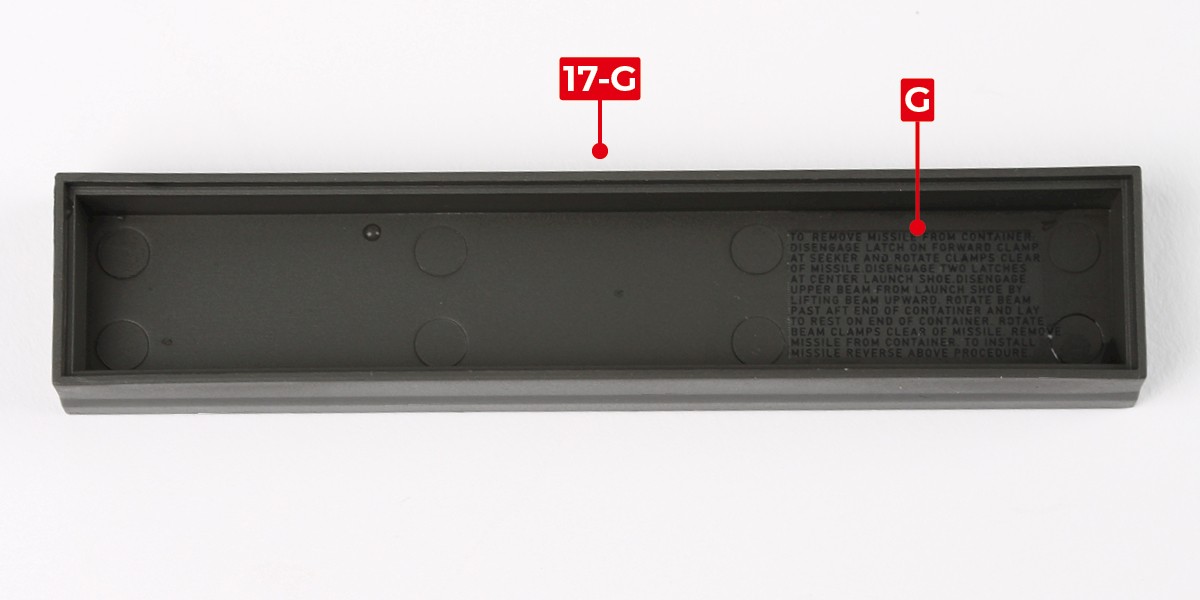

      Aplica la calcomanía G en el interior de 17-G

      a

      Paso 14

      Presiona 17-G sobre 17-D.

      a
      b

      Paso 15

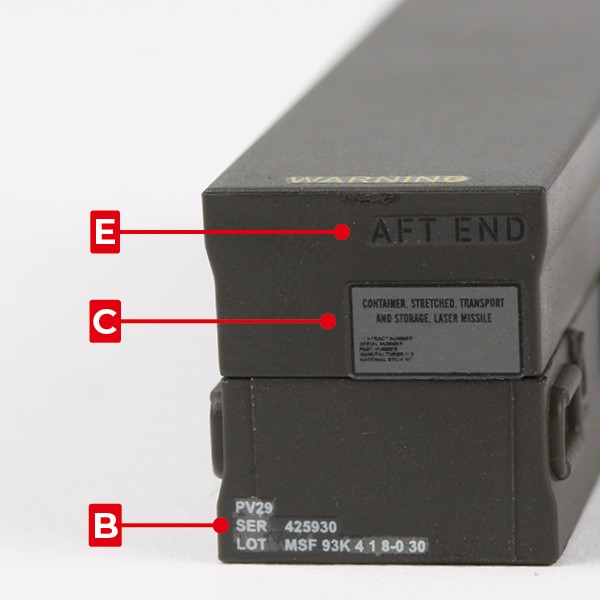

      Aplica las calcomanías A, B, C, E y F al ensamblaje.

      a
      b

      ETAPA COMPLETA

      Etapa 18: Montaje del radar

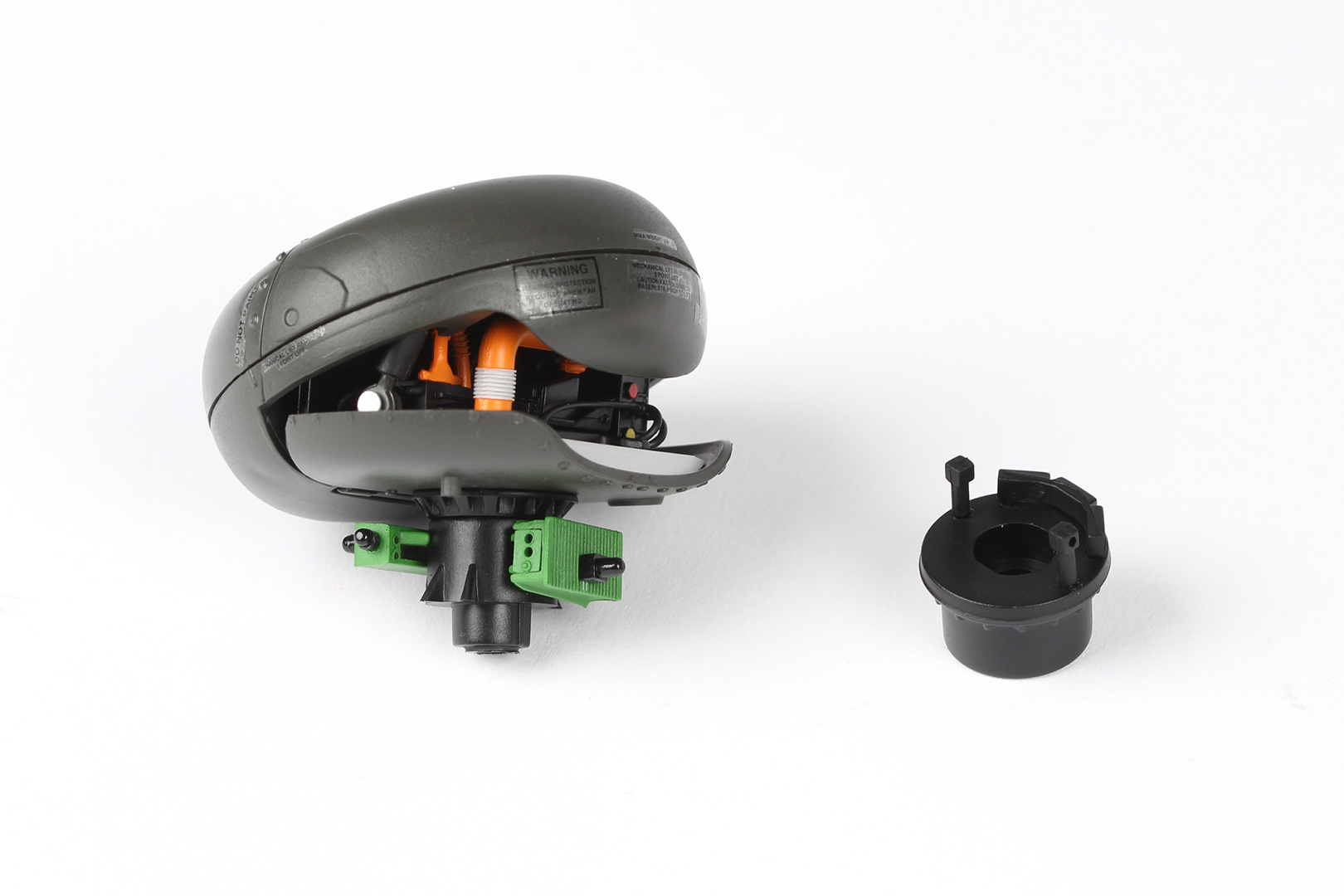

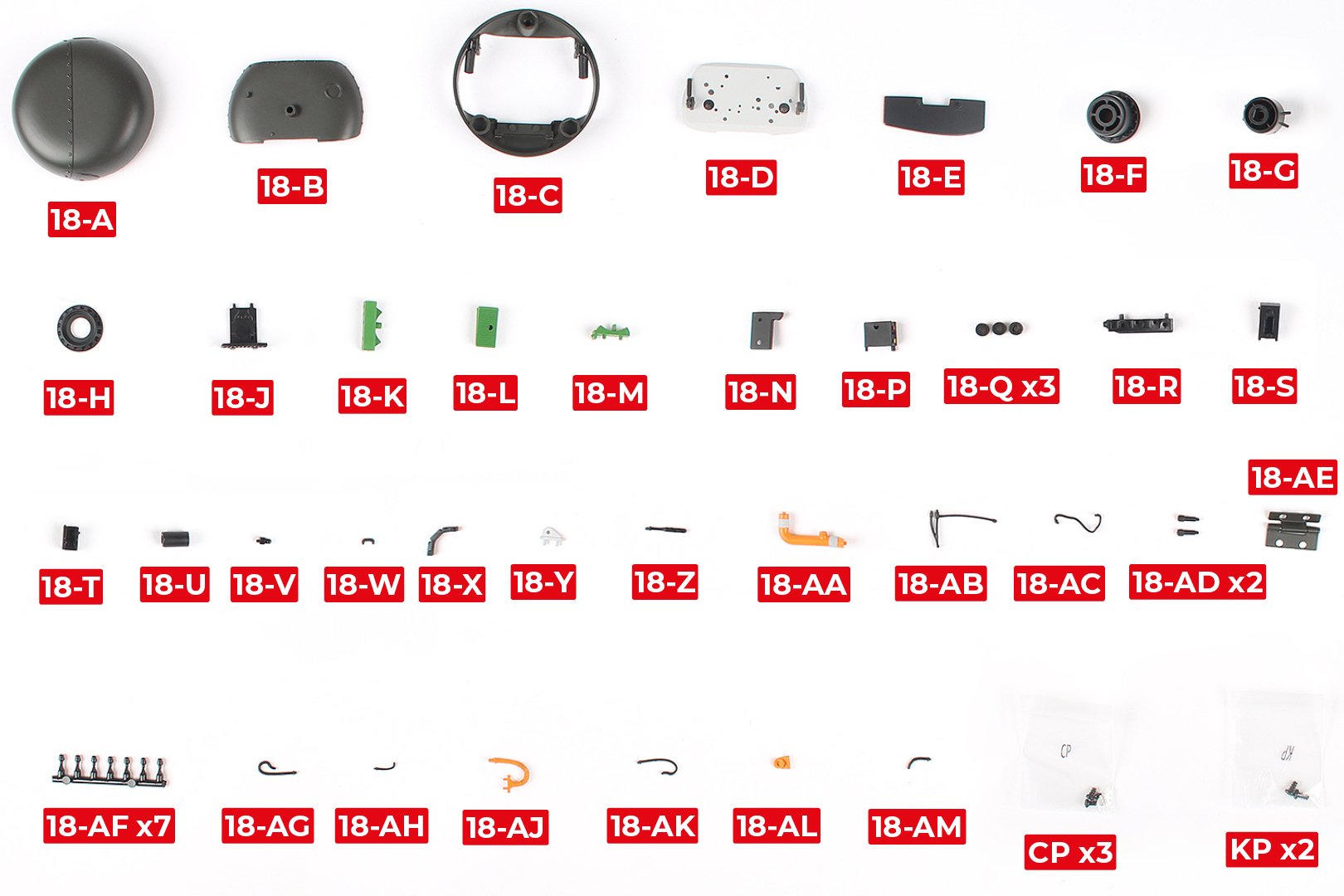

      ETAPA 18 LISTA DE PIEZAS

      18-A18-L18-W18-AG
      18-B18-M18-X18-AH
      18-C18-N18-Y18-AJ
      18-D18-P18-Z18-AK
      18-E18-Q x318-AA18-AL
      18-F18-R18-AB18-AM
      18-G18-S18-ACCP x3
      18-H18-T18-AD x2KP x2
      18-J18-U18-AE
      18-K18-V18-AF x7

      Paso 1

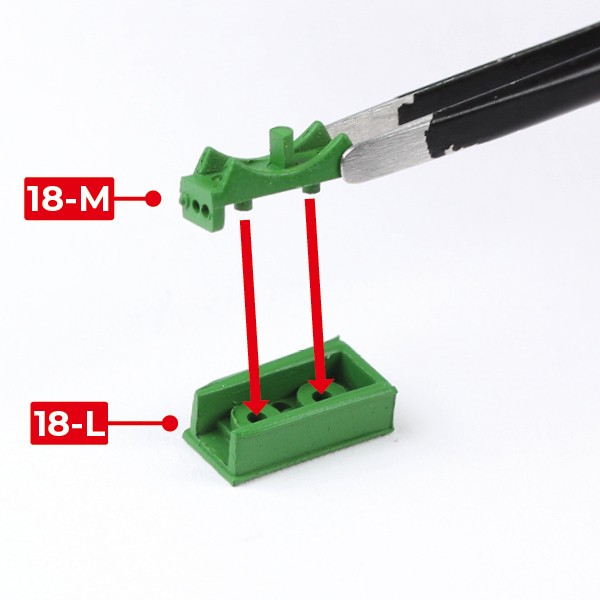

      Presione 18-M en 18-L.

      a
      b

      Paso 2

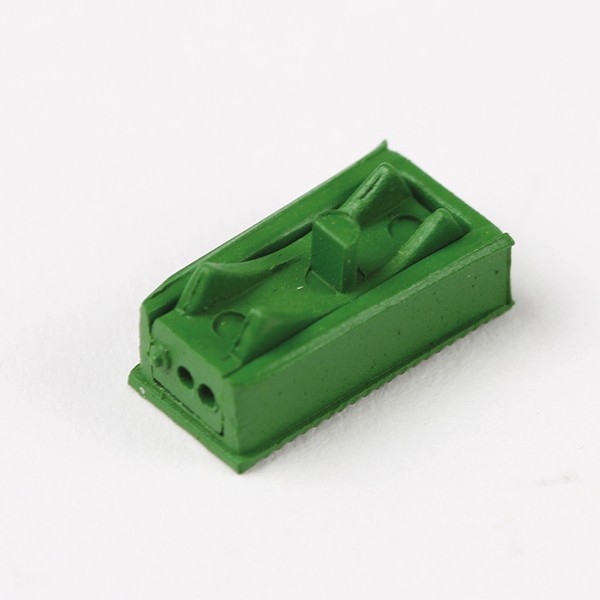

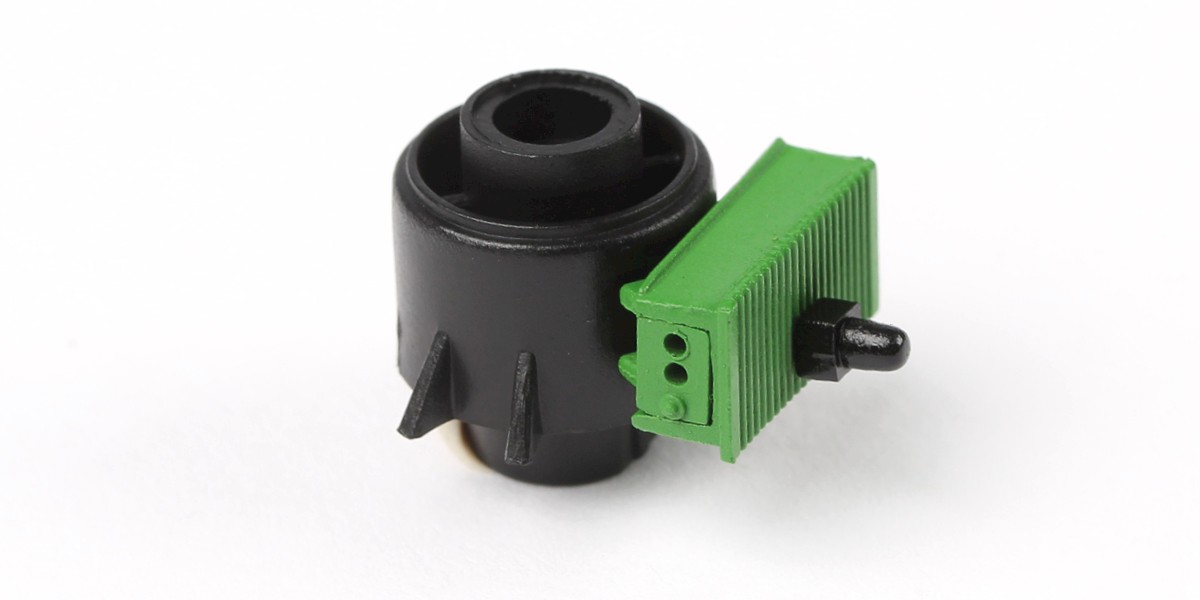

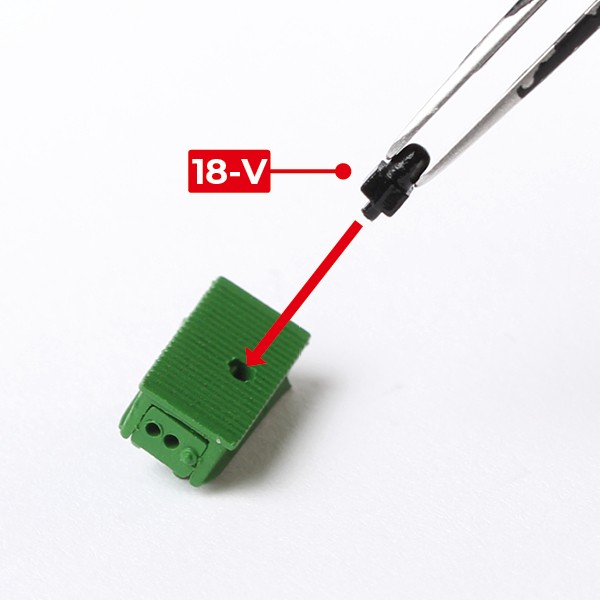

      Pegue 18-V en el ensamblaje.

      a
      b

      Paso 3

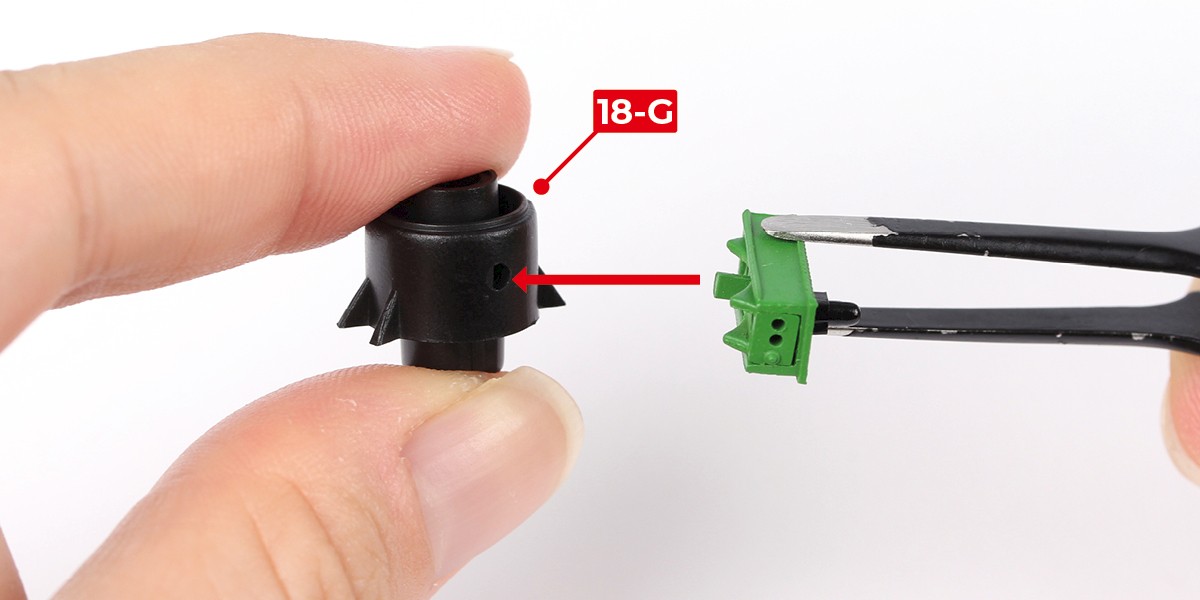

      Pega el ensamblaje en 18-G.

      a
      b

      Paso 4

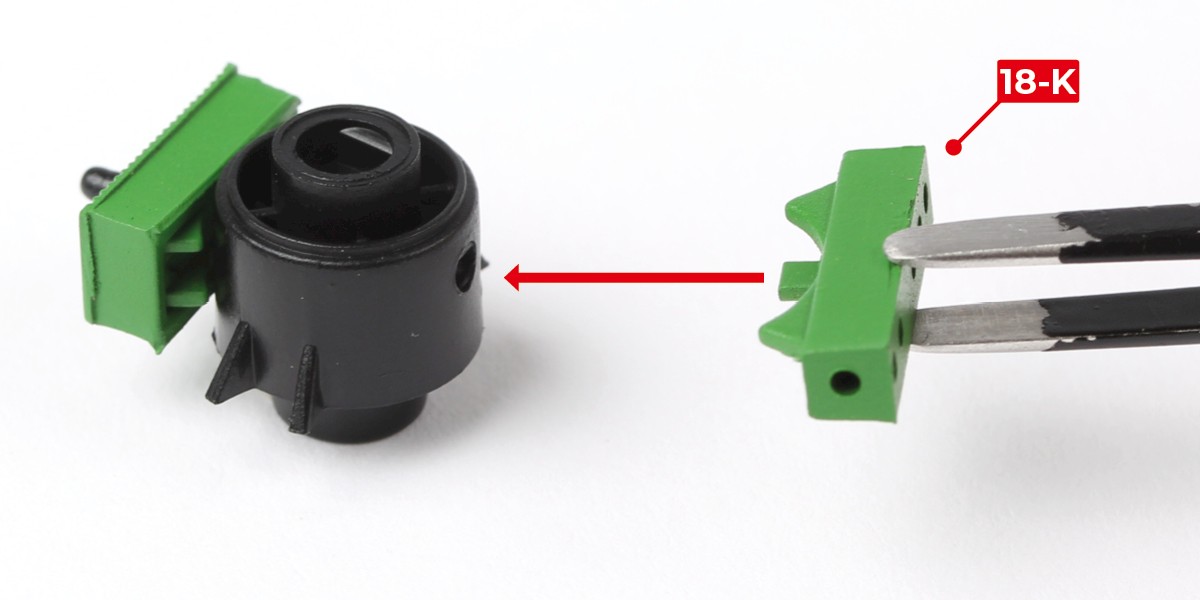

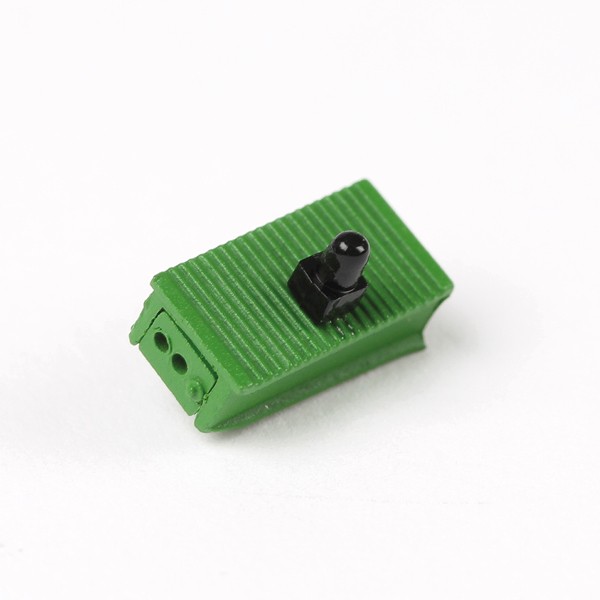

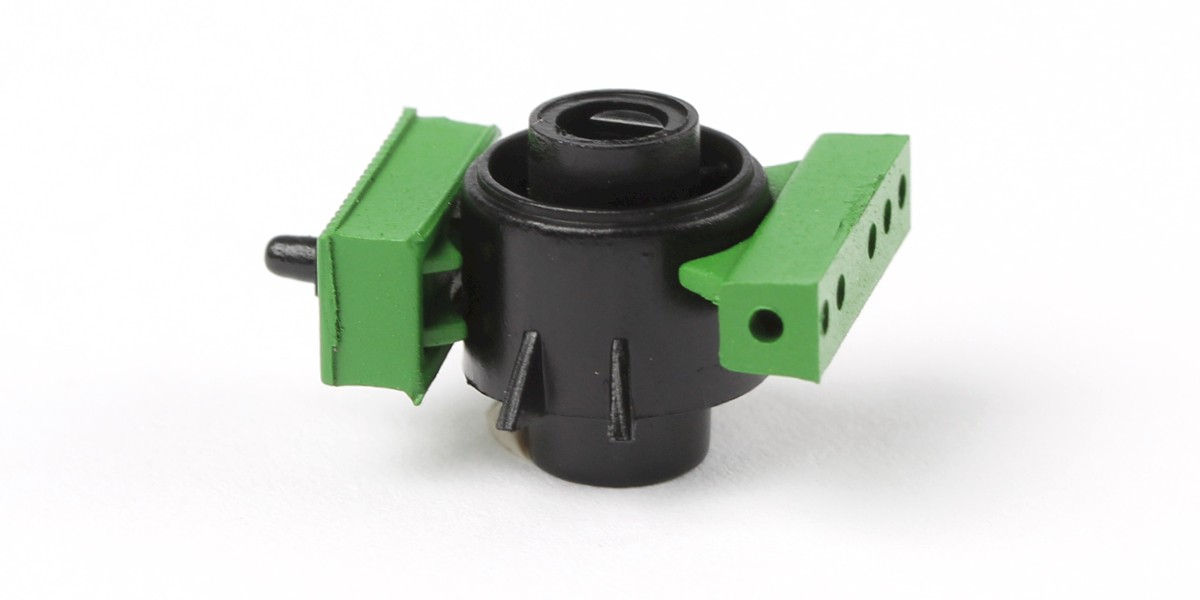

      Pegue 18-K en el ensamblaje.

      a
      b

      Paso 5

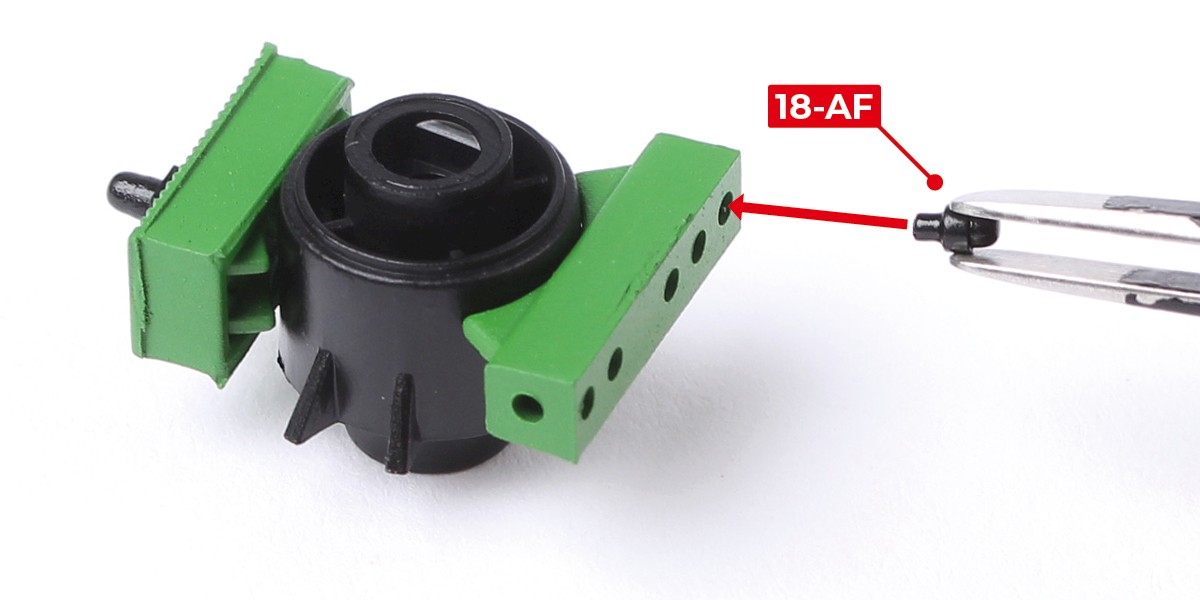

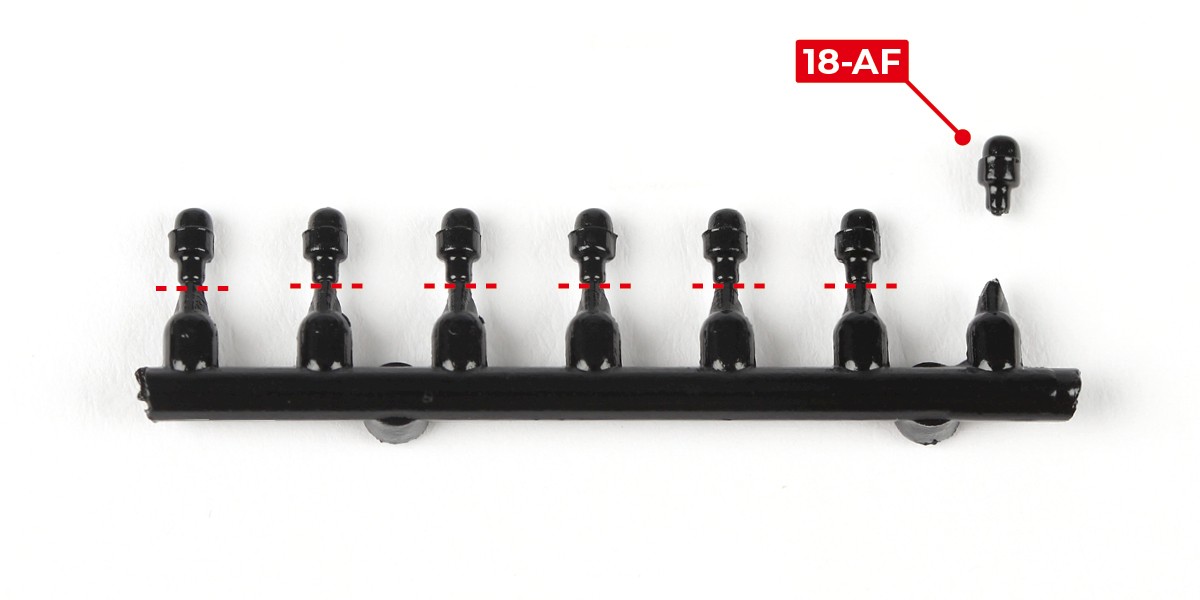

      Corta el 18-AF del bastidor.

      a

      Paso 6

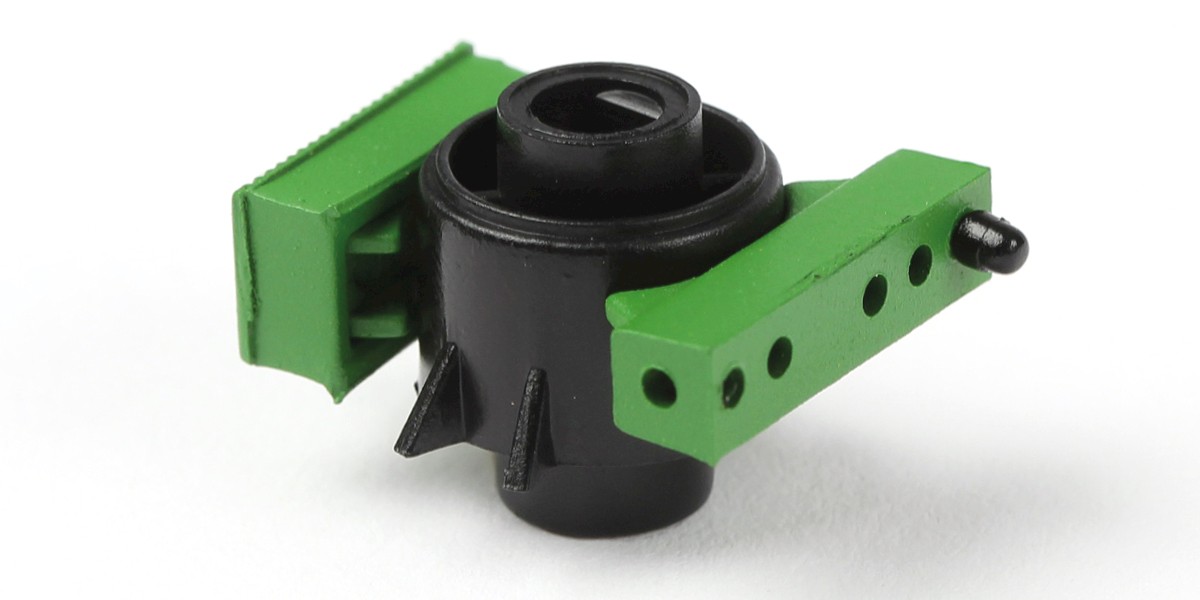

      Pegue 18-AF al ensamblaje.

      a
      b

      Paso 7

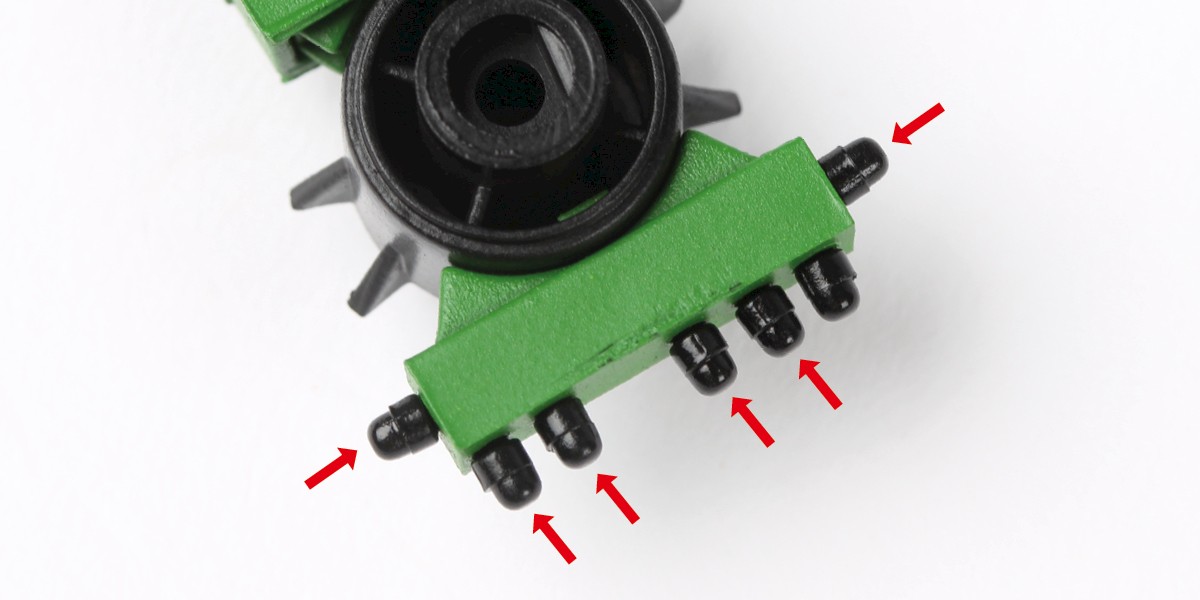

      Repita este proceso con 6x 18-AF.

      a

      Paso 8

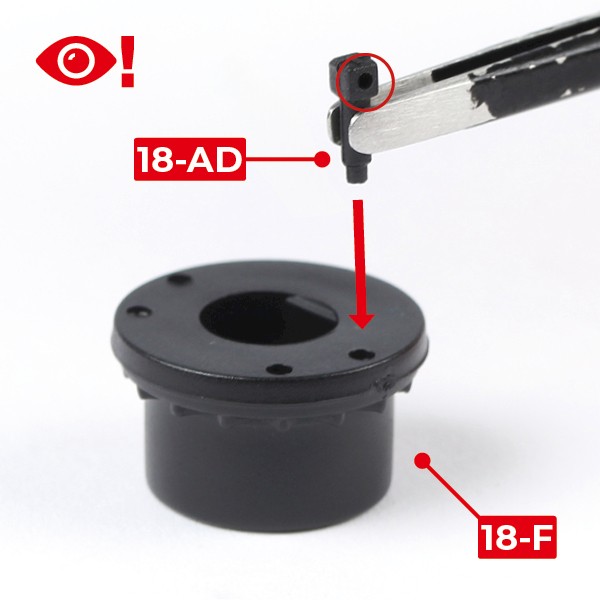

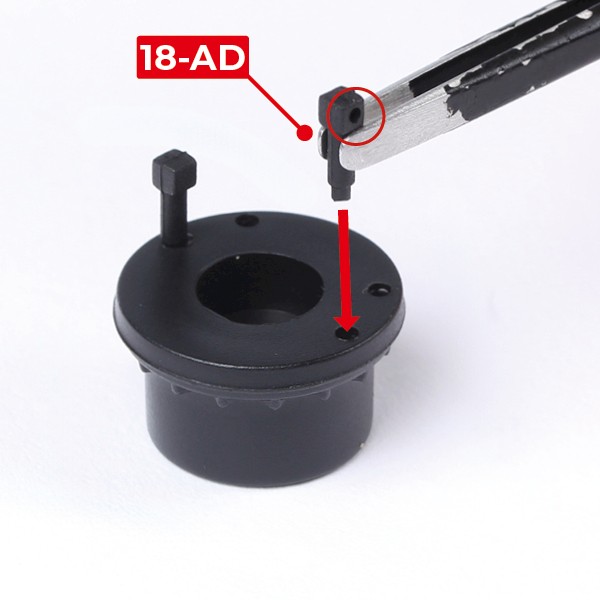

      Pegue 18-AD en 18-F. Asegúrese de que el agujero (circulado) quede hacia afuera.

      Pegue el otro 18-AD en el lado opuesto.

      a
      b

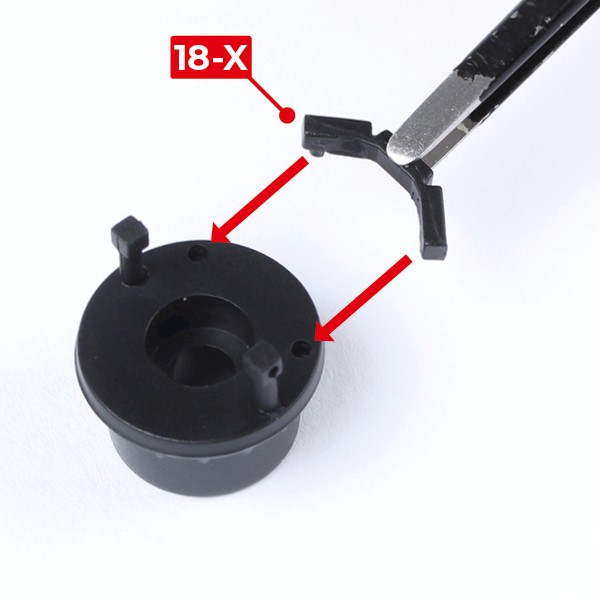

      Paso 9

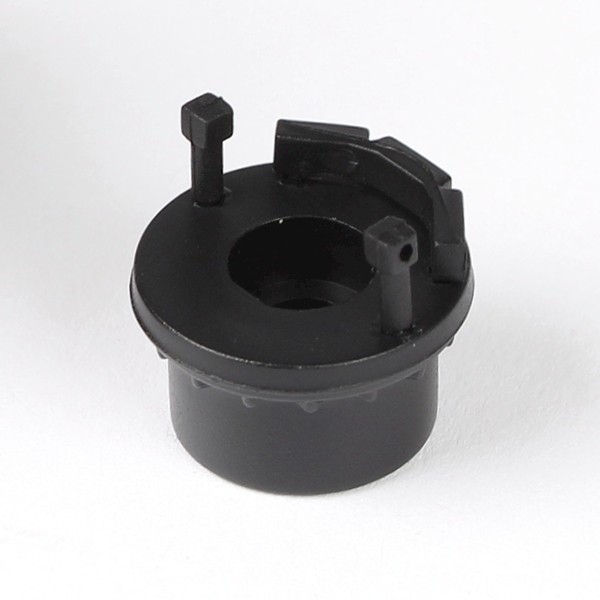

      Pegue 18-X al ensamblaje.

      a
      b

      Paso 10

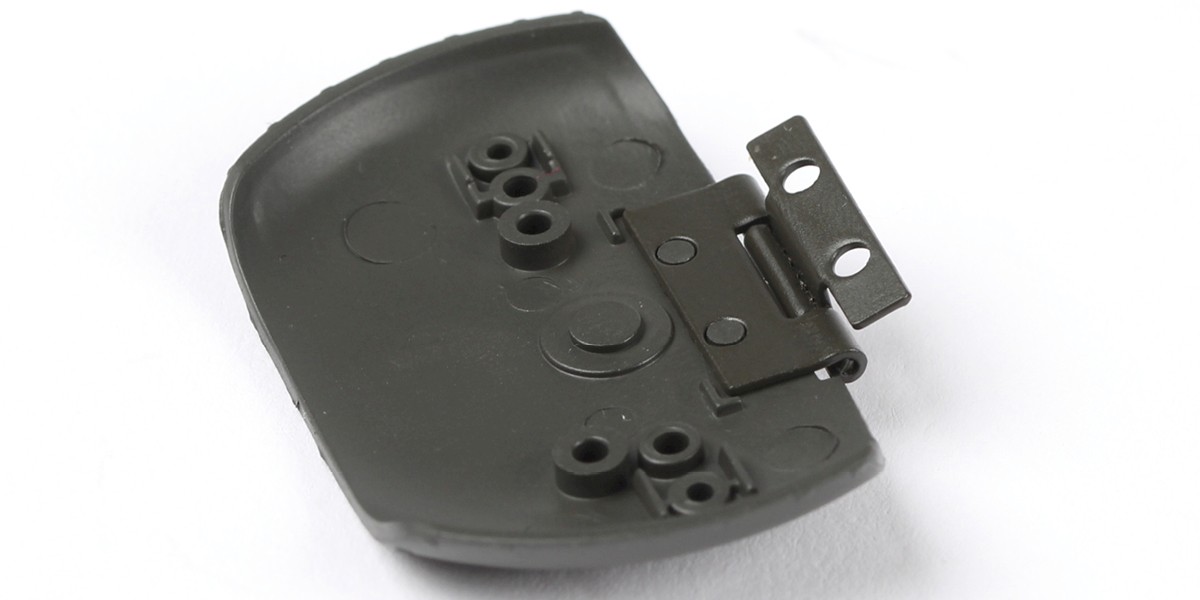

      Pegue 18-AE a 18-B.

      a
      b

      Paso 11

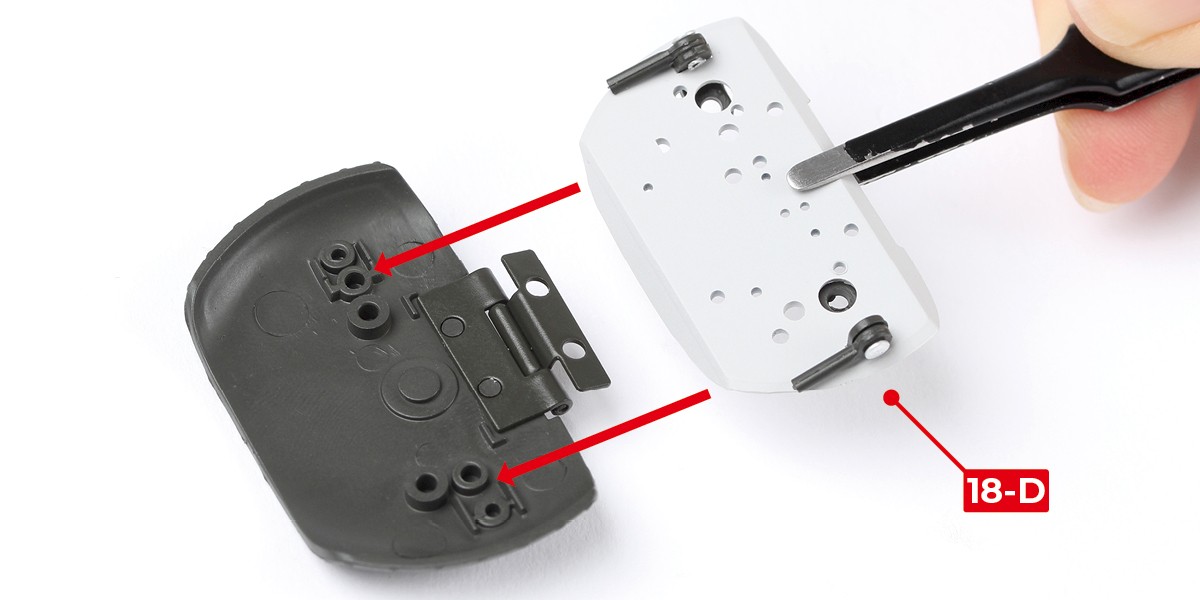

      Coloque 18-D en el ensamblaje.

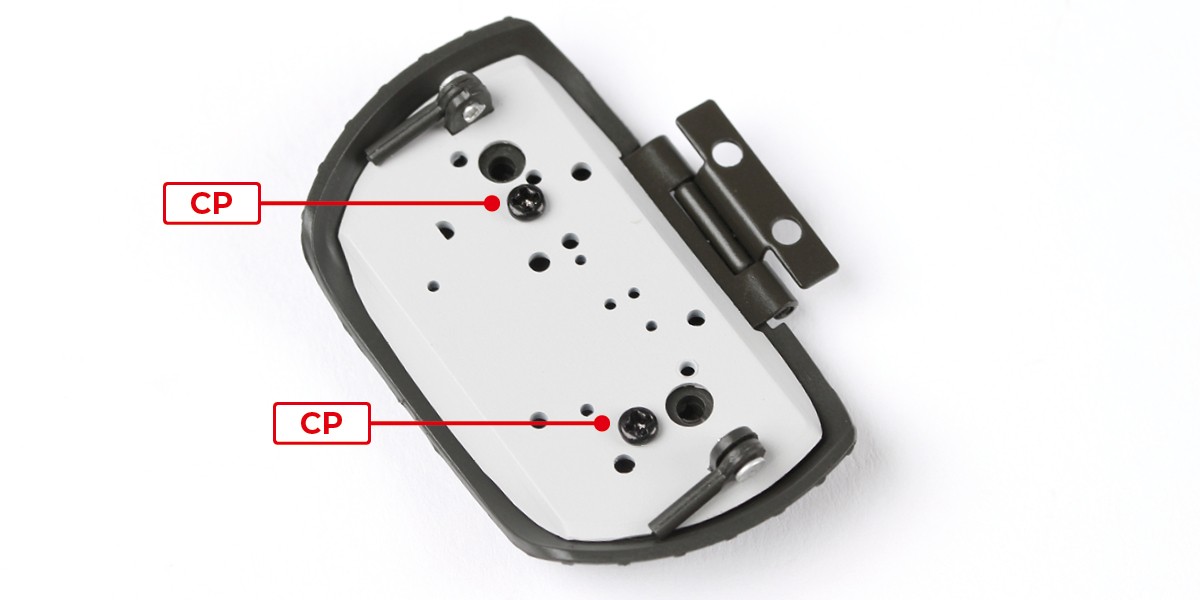

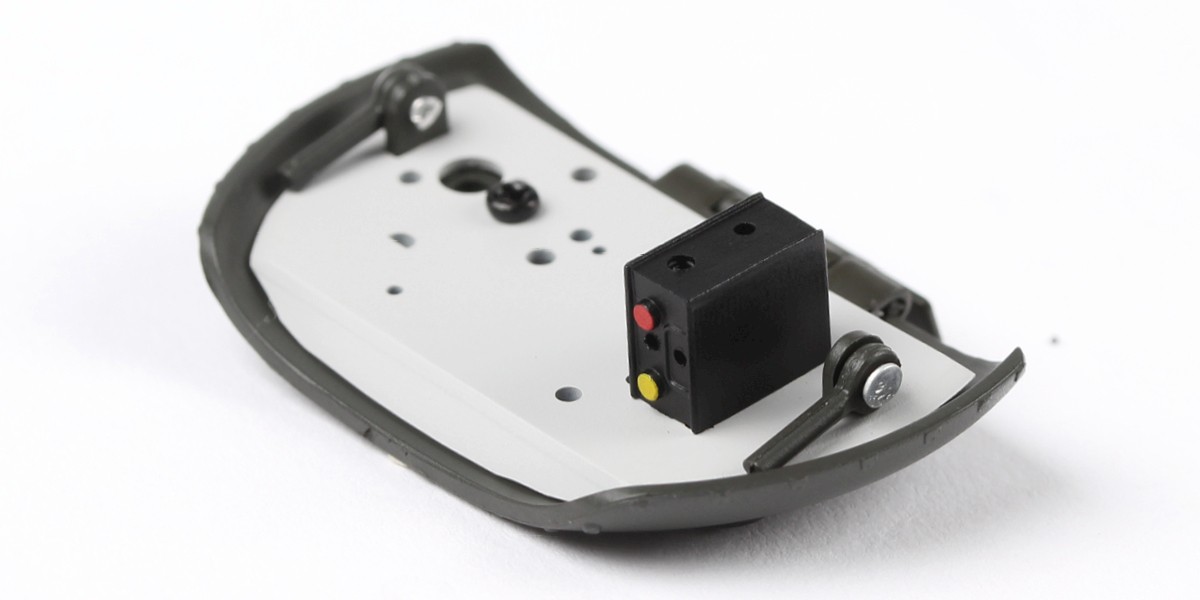

      Atornille las piezas juntas usando 2x CP.

      a
      b

      Paso 12

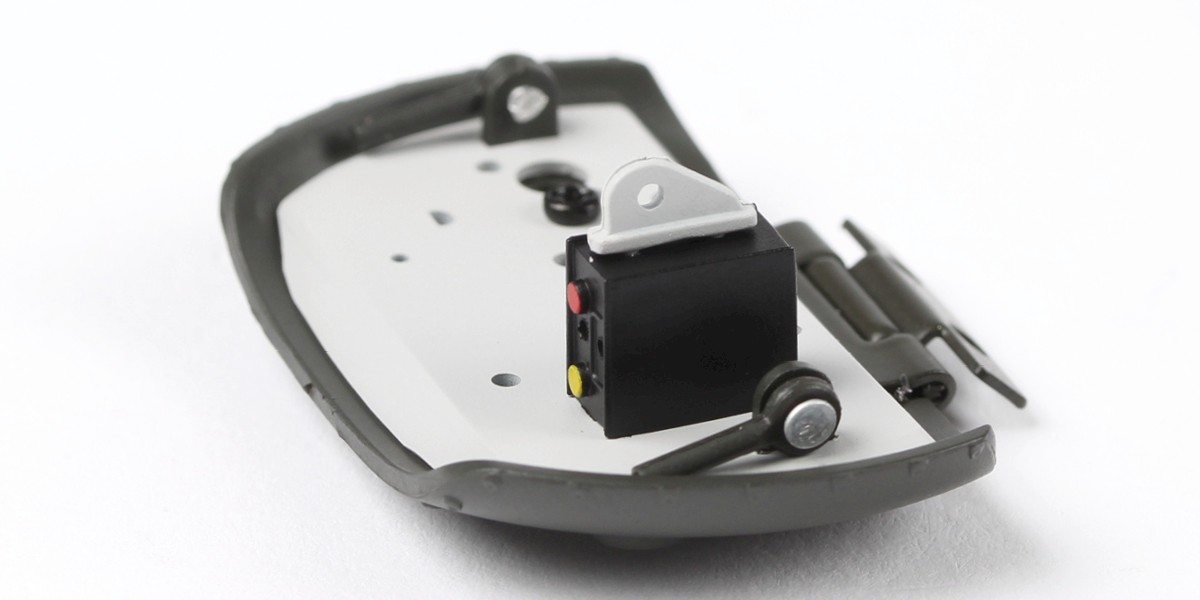

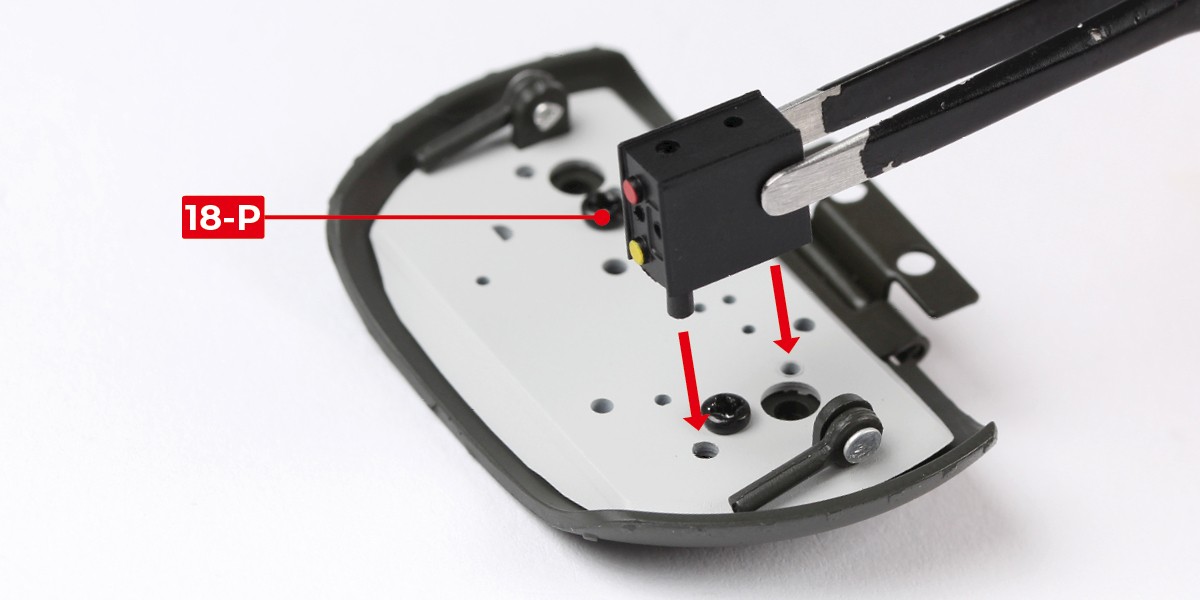

      Presione 18-P sobre el ensamblaje.

      a
      b

      Paso 13

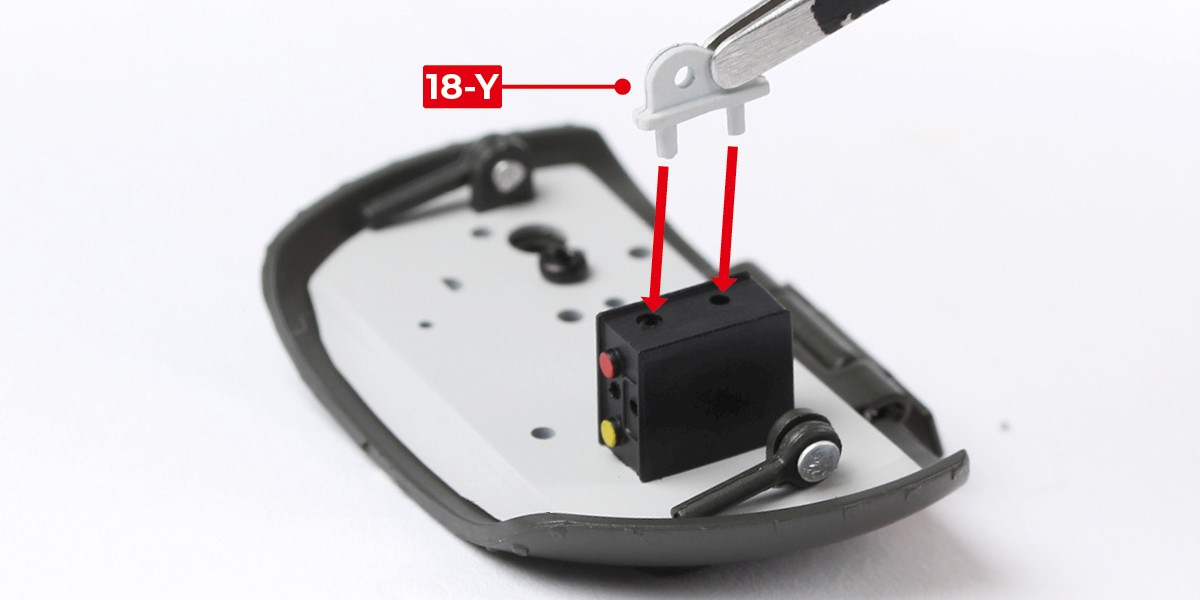

      Pegue 18-Y en el ensamblaje.

      a
      b

      Paso 14

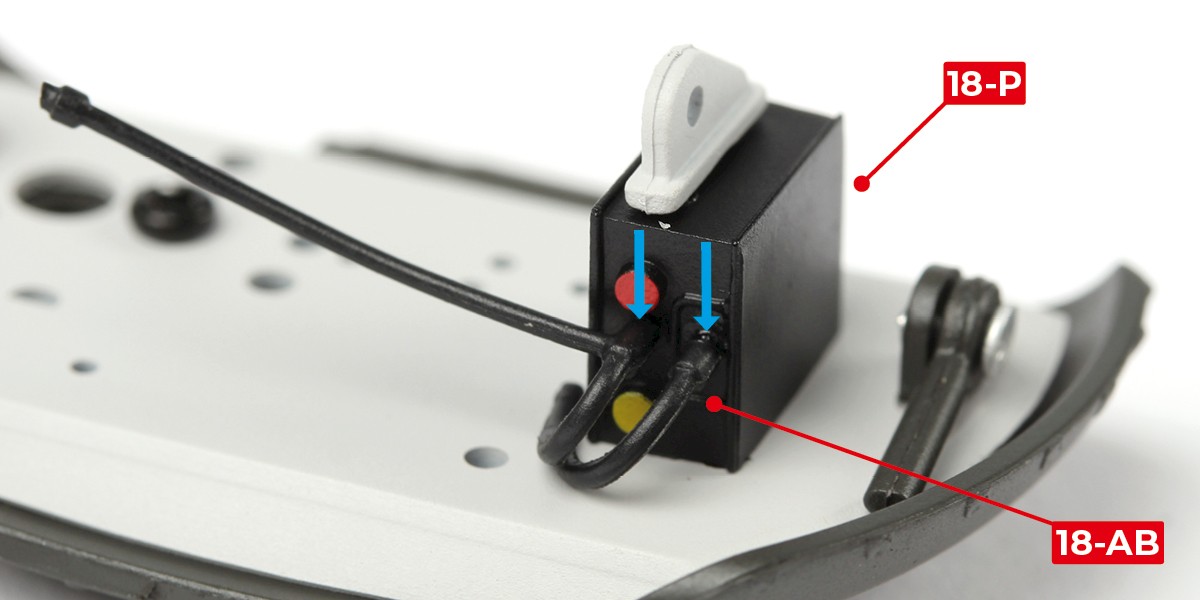

      Pegue 18-AB al ensamblaje.

      a

      Paso 15

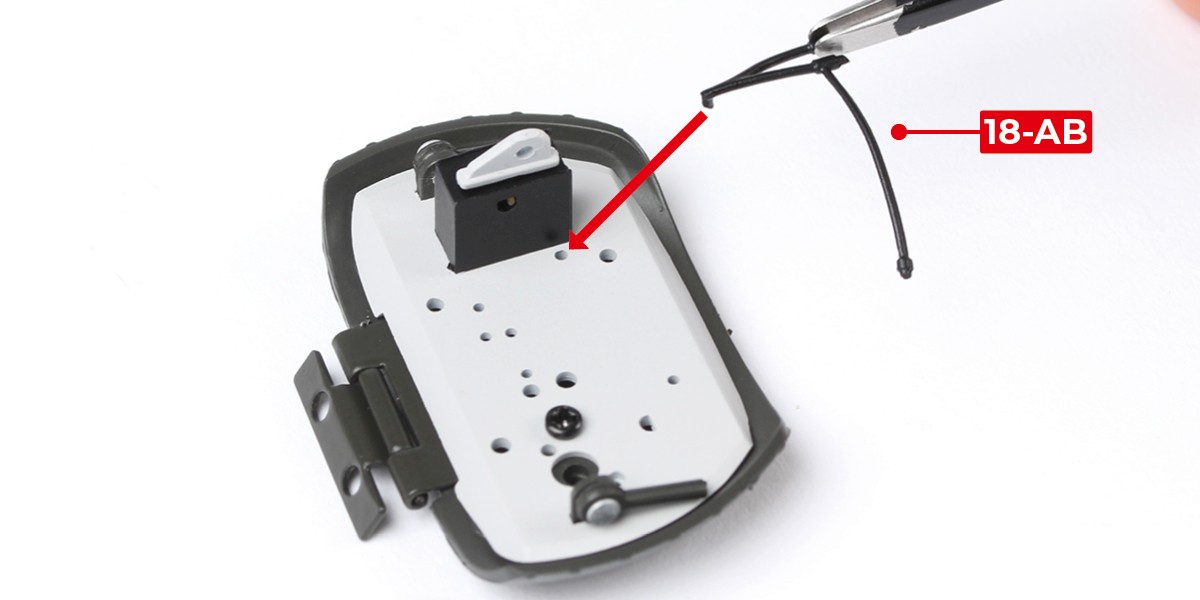

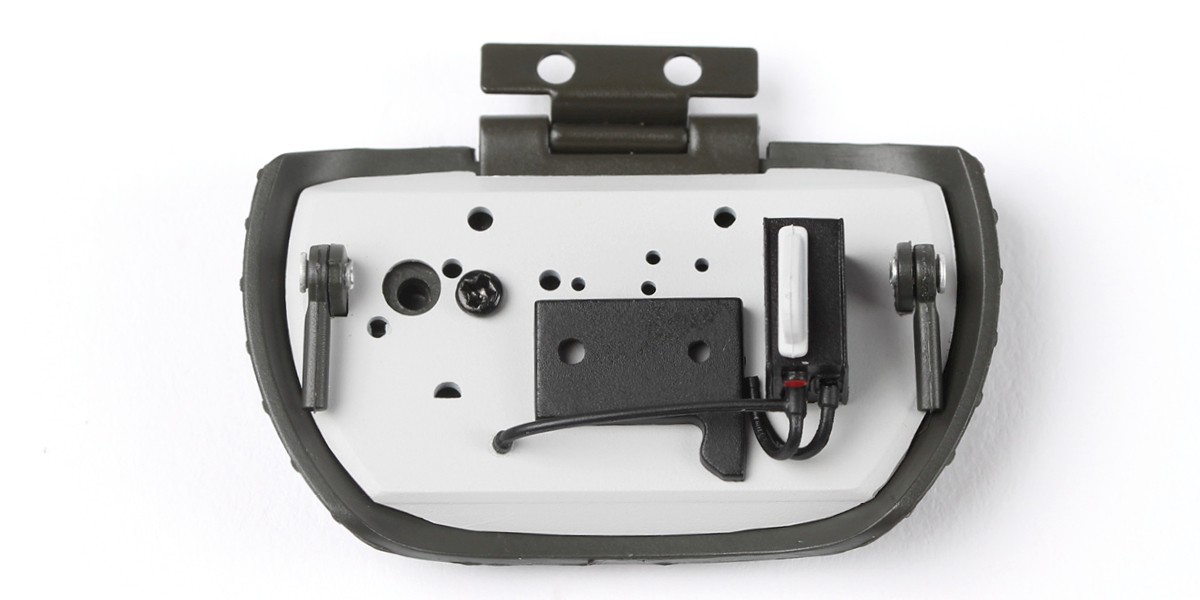

      Pegue los dos extremos de 18-AB en 18-P.

      a

      Paso 16

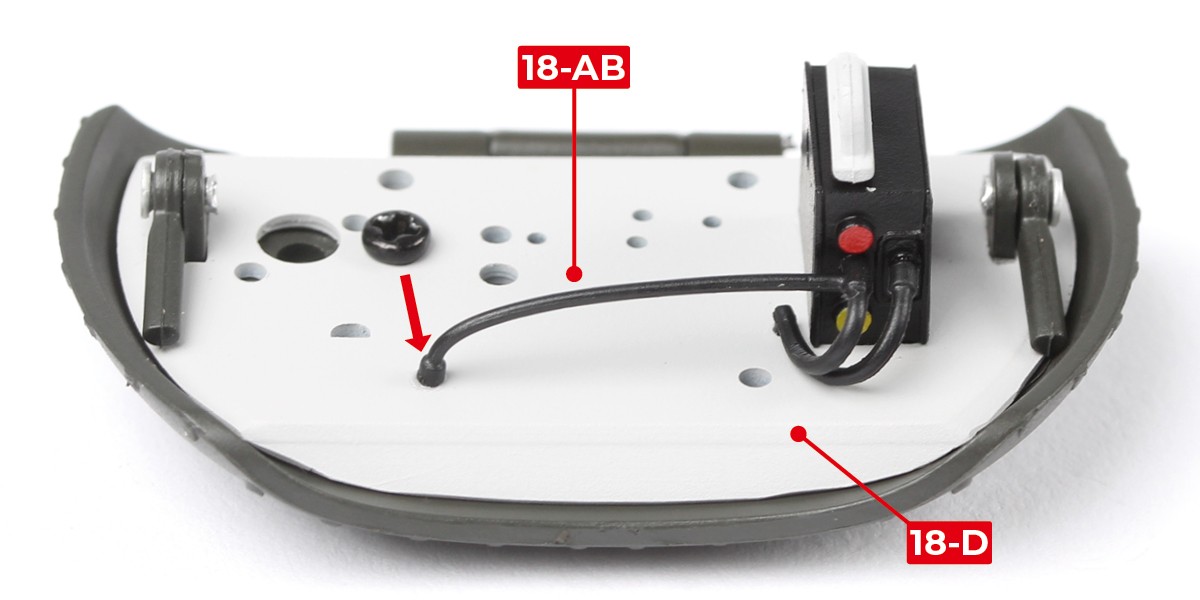

      Pegue el extremo restante de 18-AB en 18-D.

      a

      Paso 17

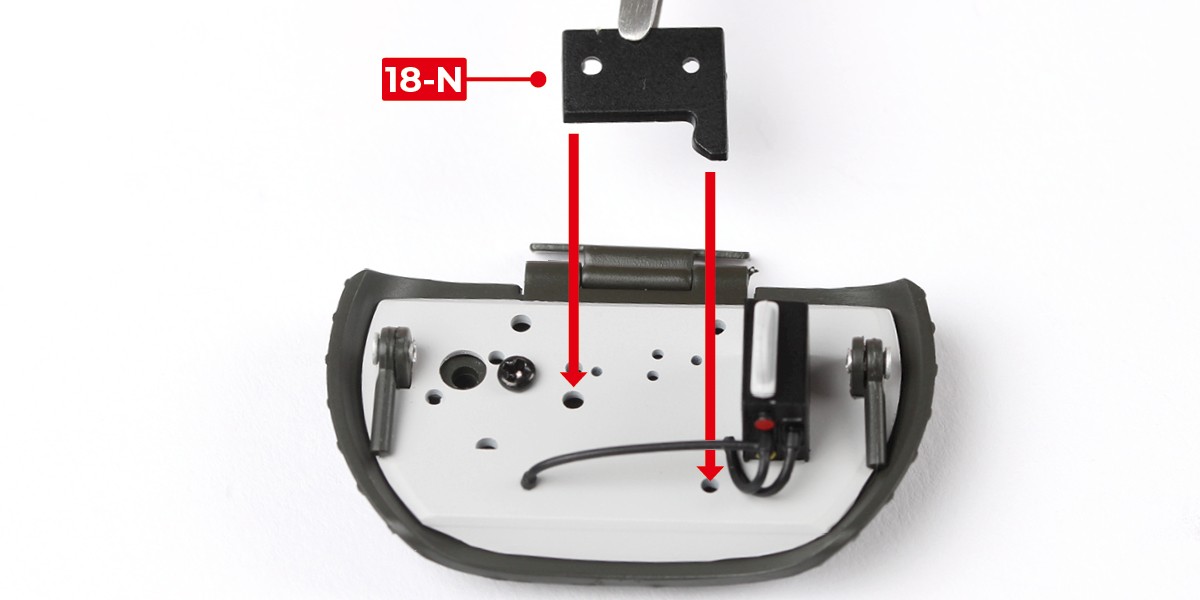

      Presione 18-N en el ensamblaje.

      a
      b

      Paso 18

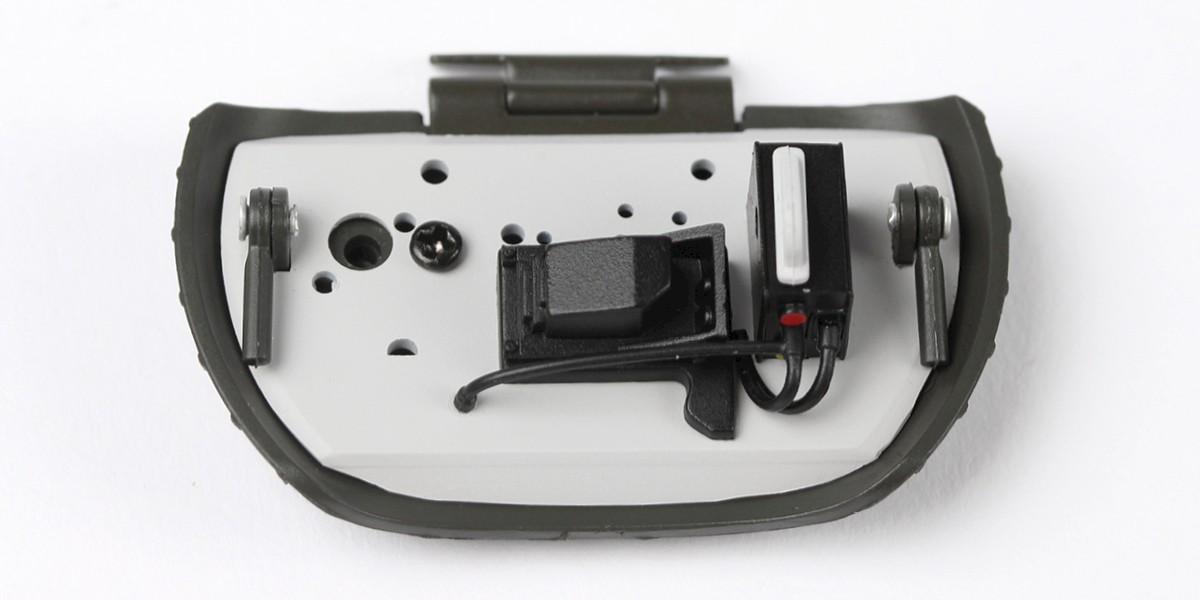

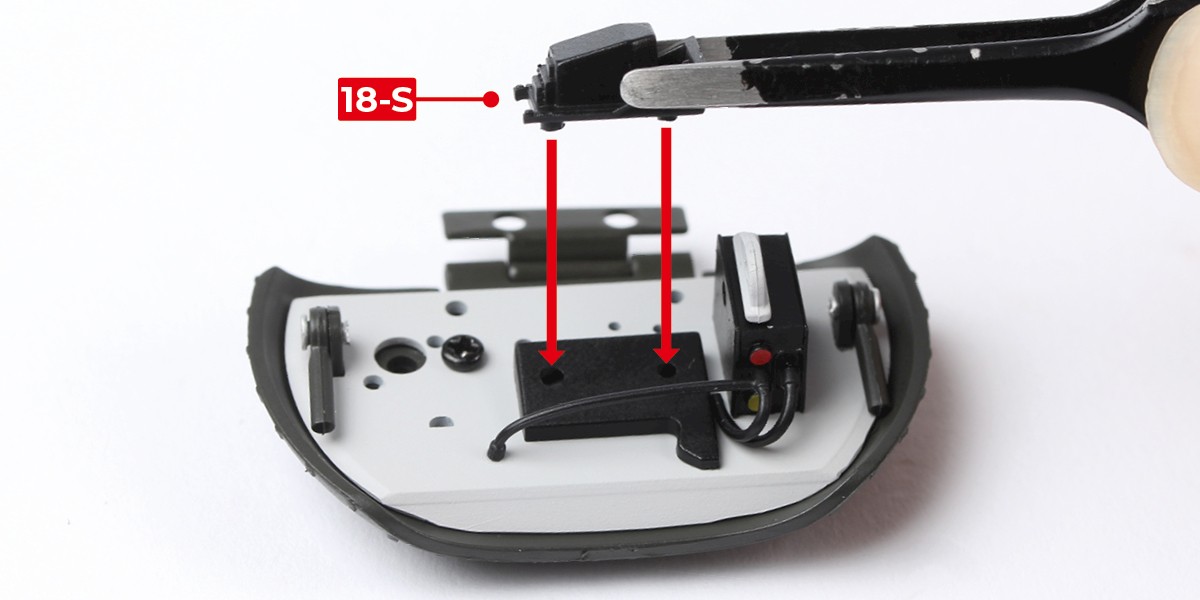

      Presiona 18-S sobre el ensamblaje.

      a
      b

      Paso 19

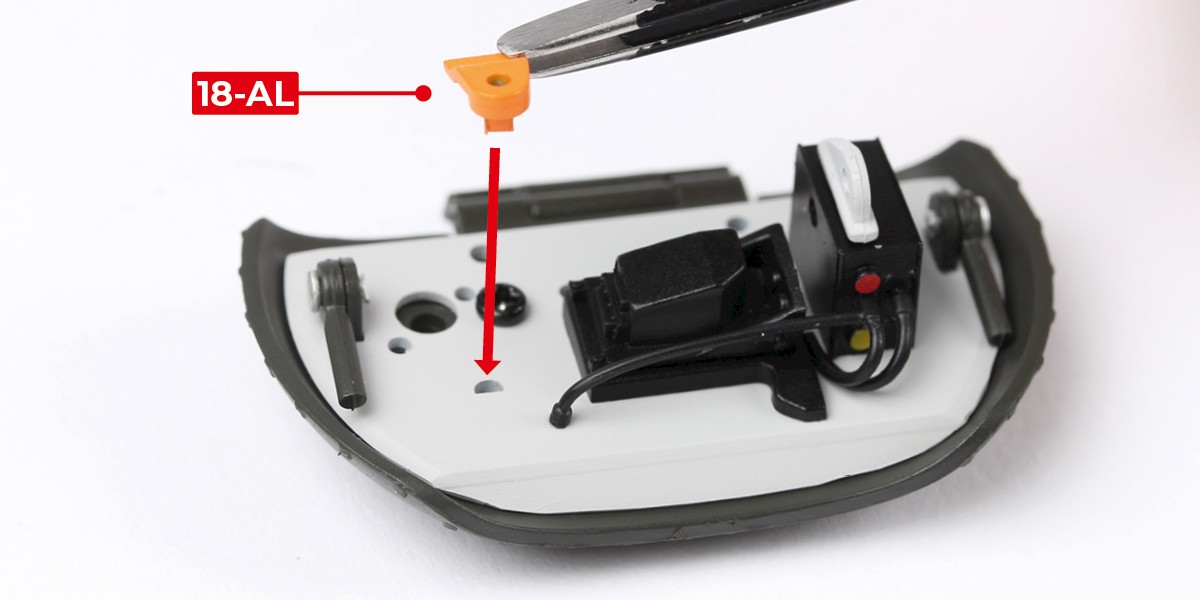

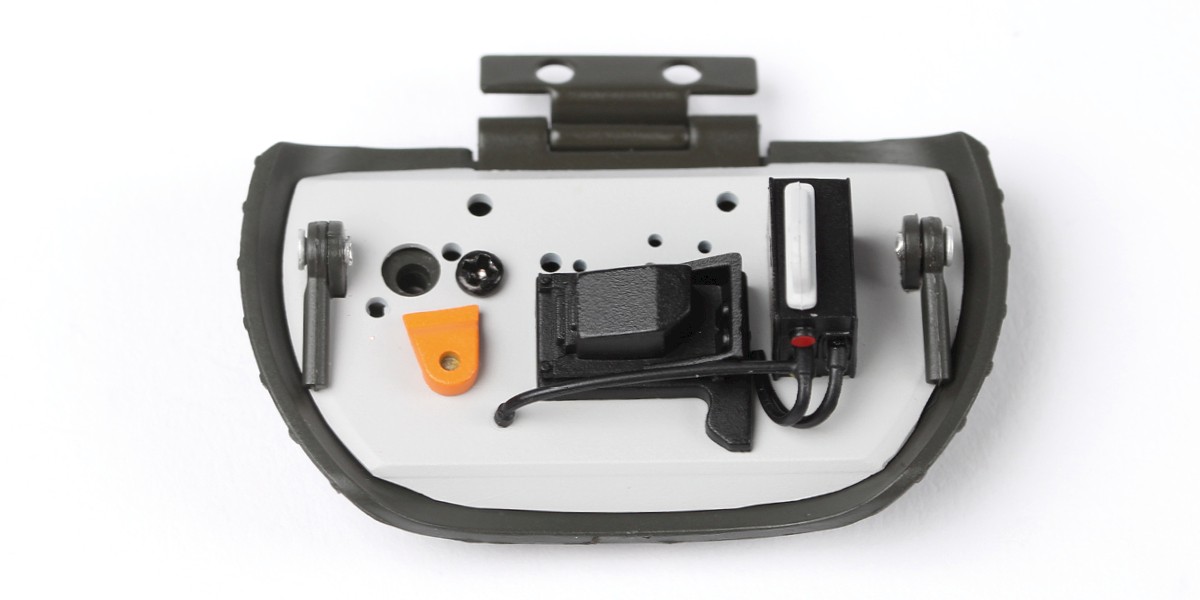

      Pegue 18-AL en el ensamblaje.

      a
      b

      Paso 20

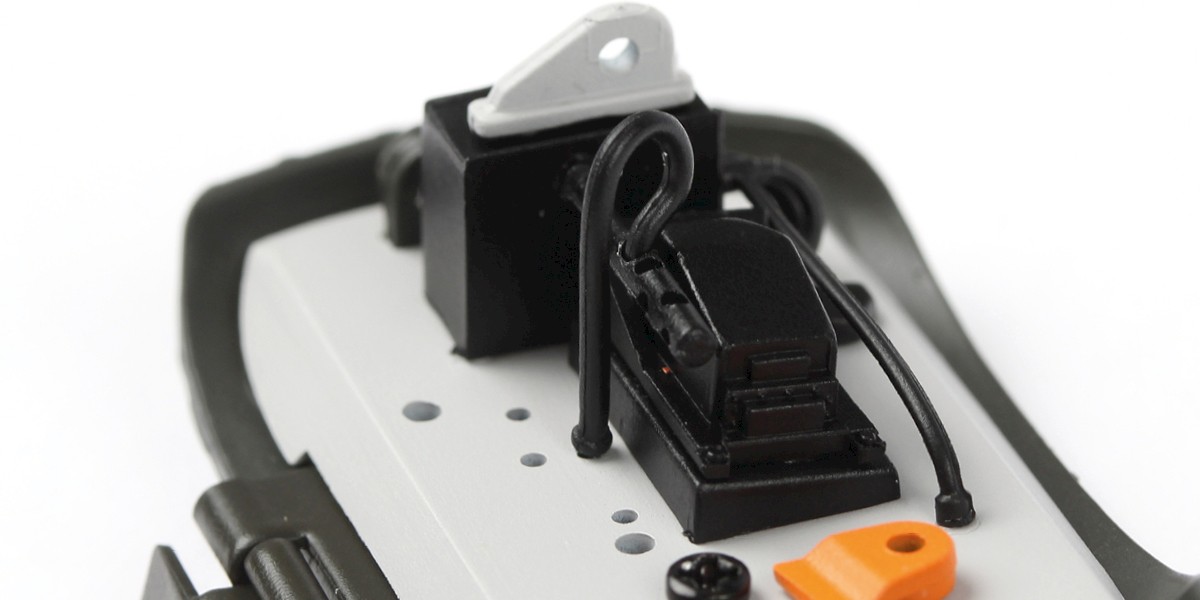

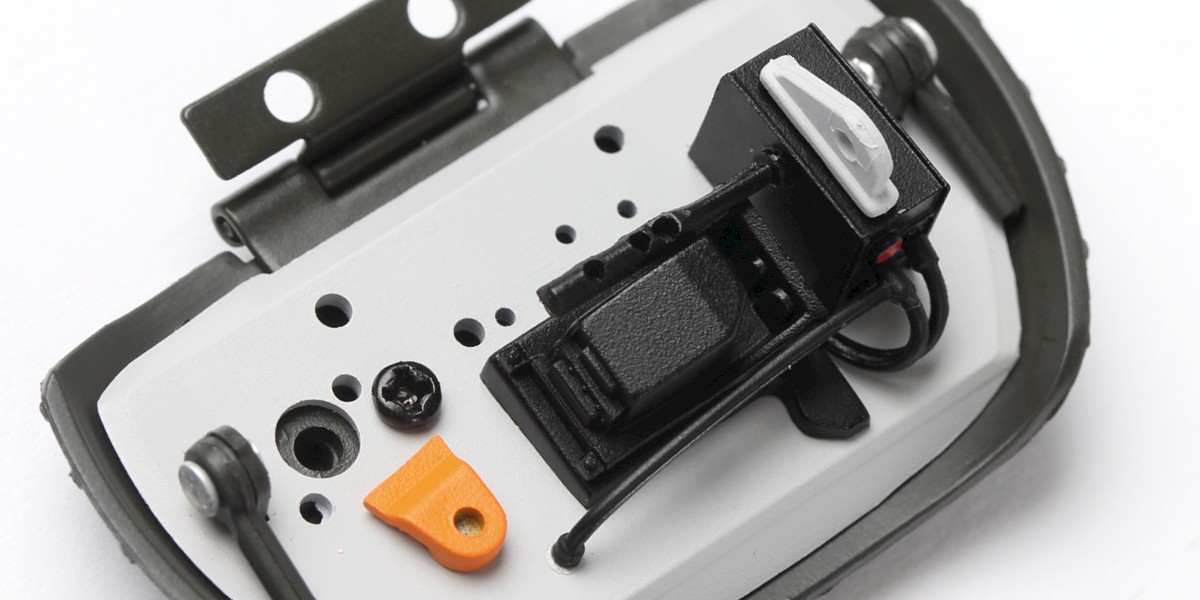

      Pegue 18-Z al ensamblaje.

      a
      b

      Paso 21

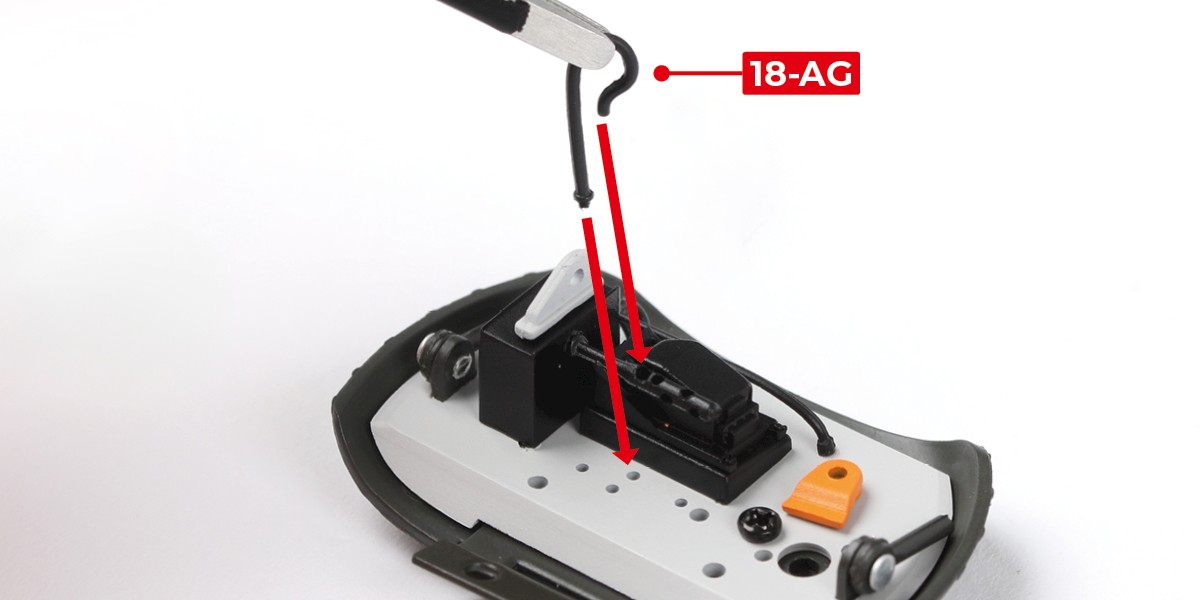

      Pegue 18-AG al ensamblaje.

      a
      b

      Paso 22

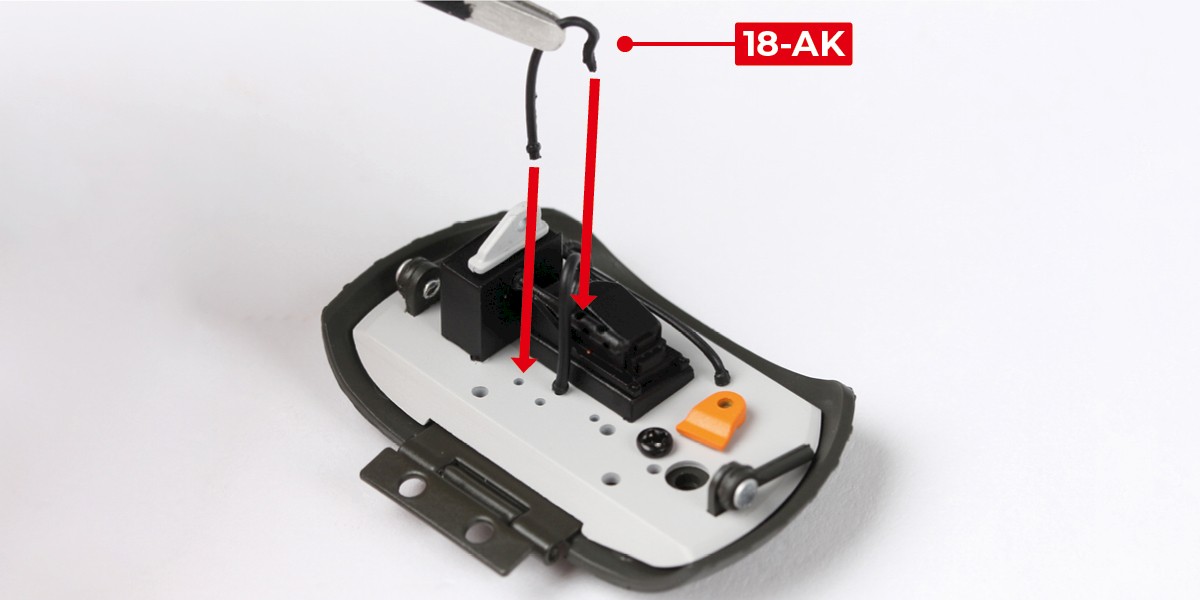

      Pegue 18-AK al ensamblaje.

      a
      b

      Paso 23

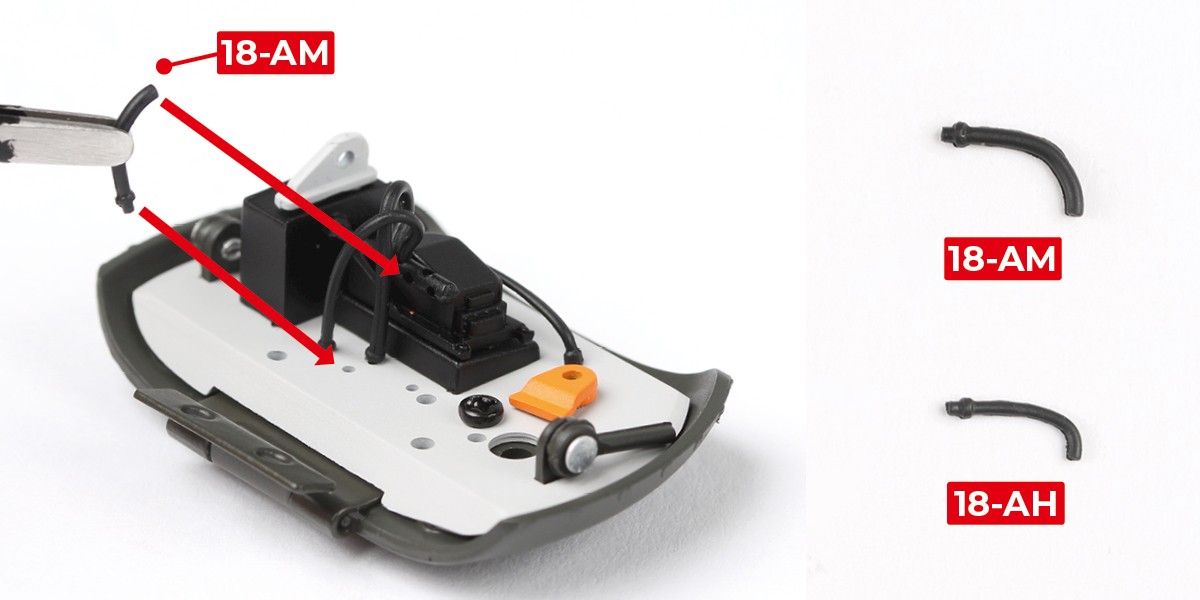

      Pegue 18-AM al ensamblaje.

      Las piezas 18-AM y 18-AH son muy similares. Asegúrese de haber identificado las piezas correctas.

      a
      b

      Paso 24

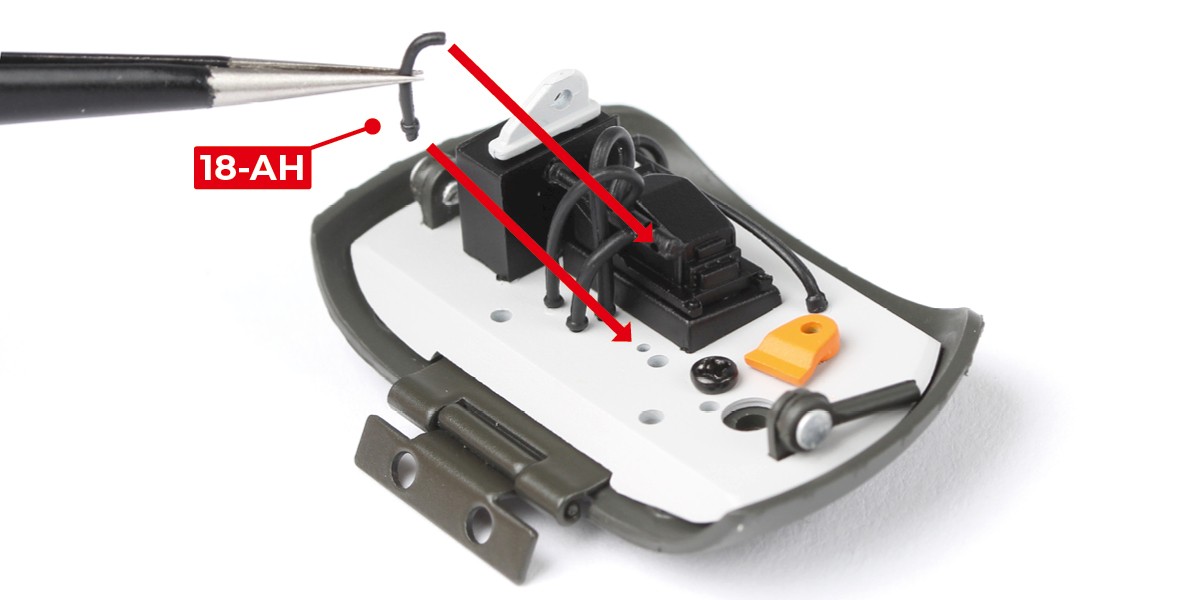

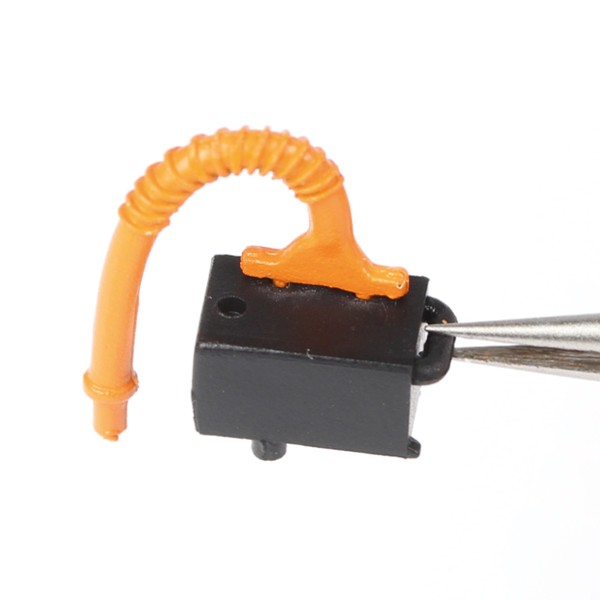

      Pegue 18-AH al ensamblaje.

      a
      b

      Paso 25

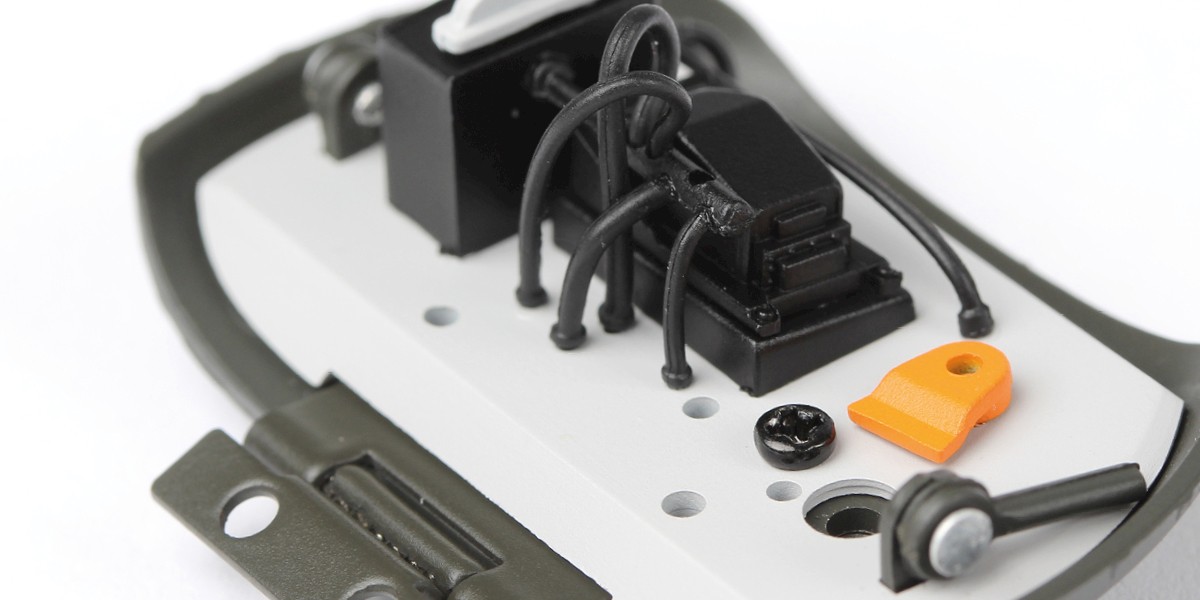

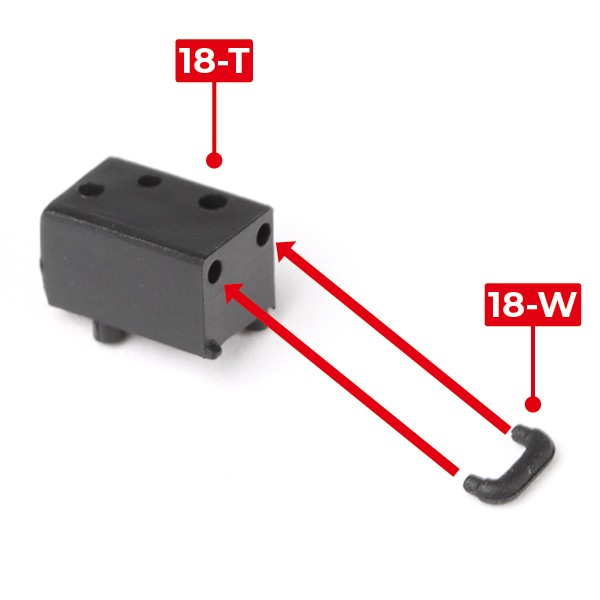

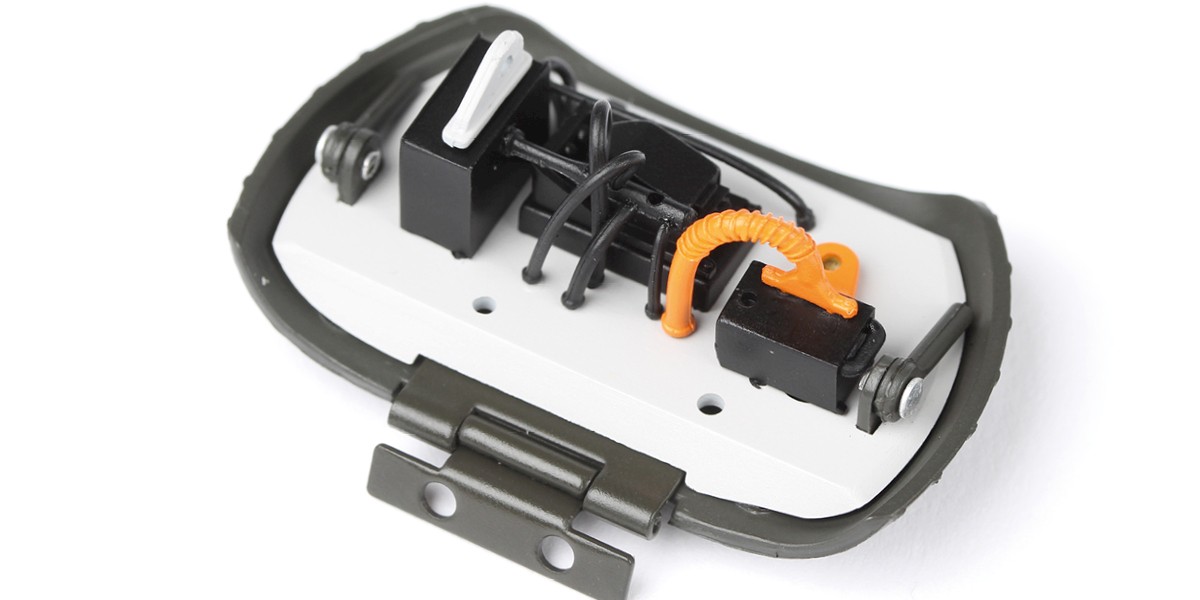

      Pegue 18-W a 18-T.

      a
      b

      Paso 26

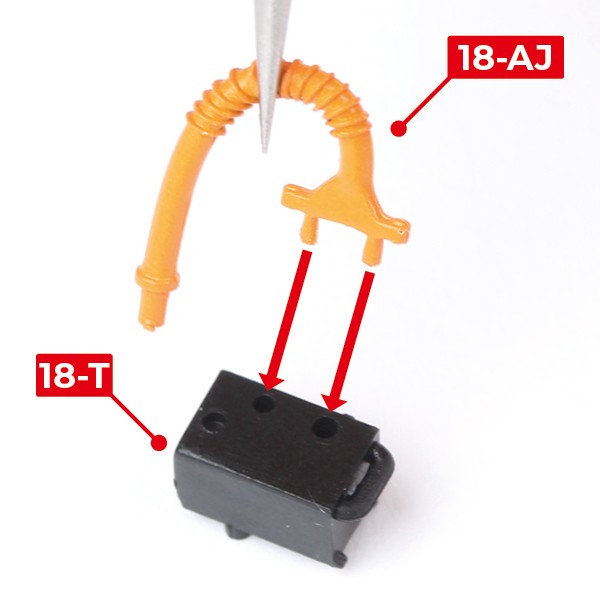

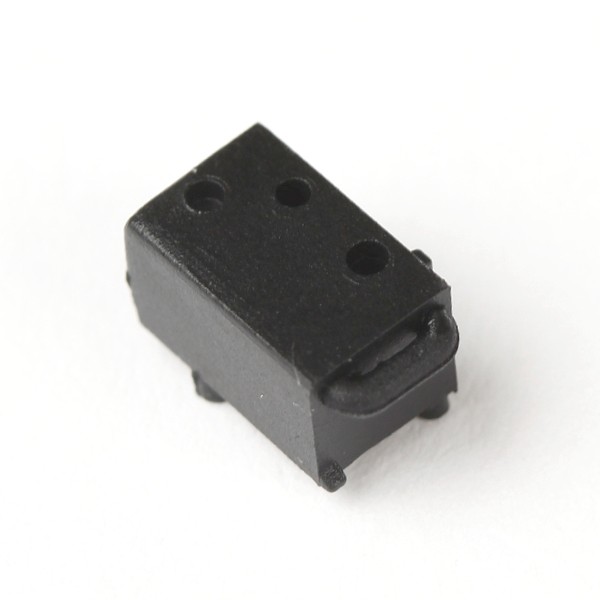

      Pegue 18-AJ a 18-T.

      a
      b

      Paso 27

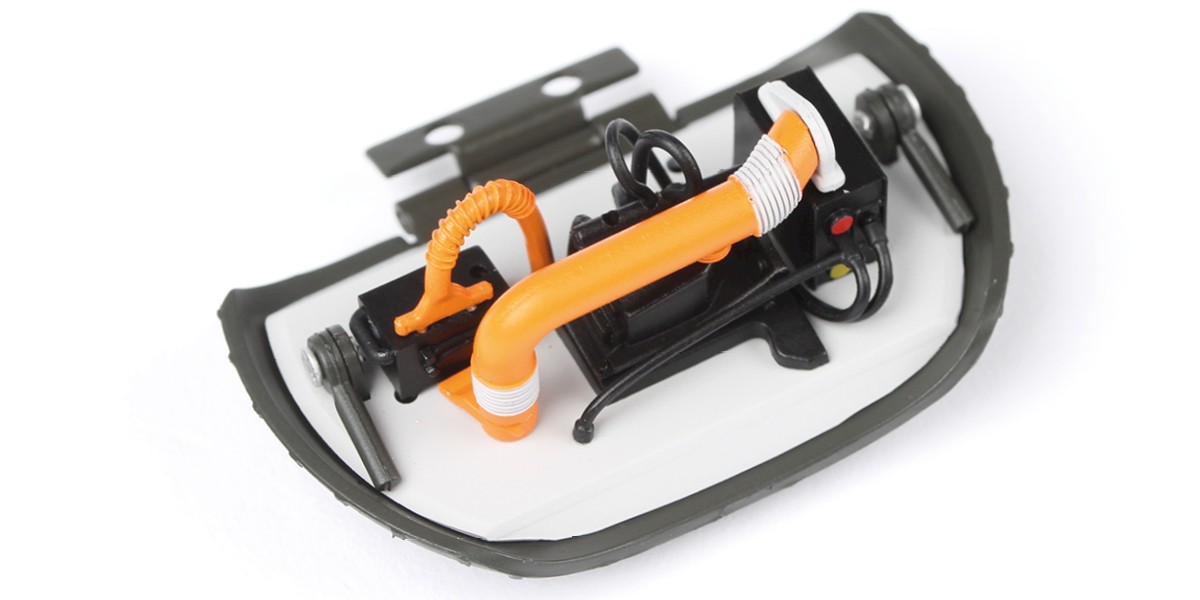

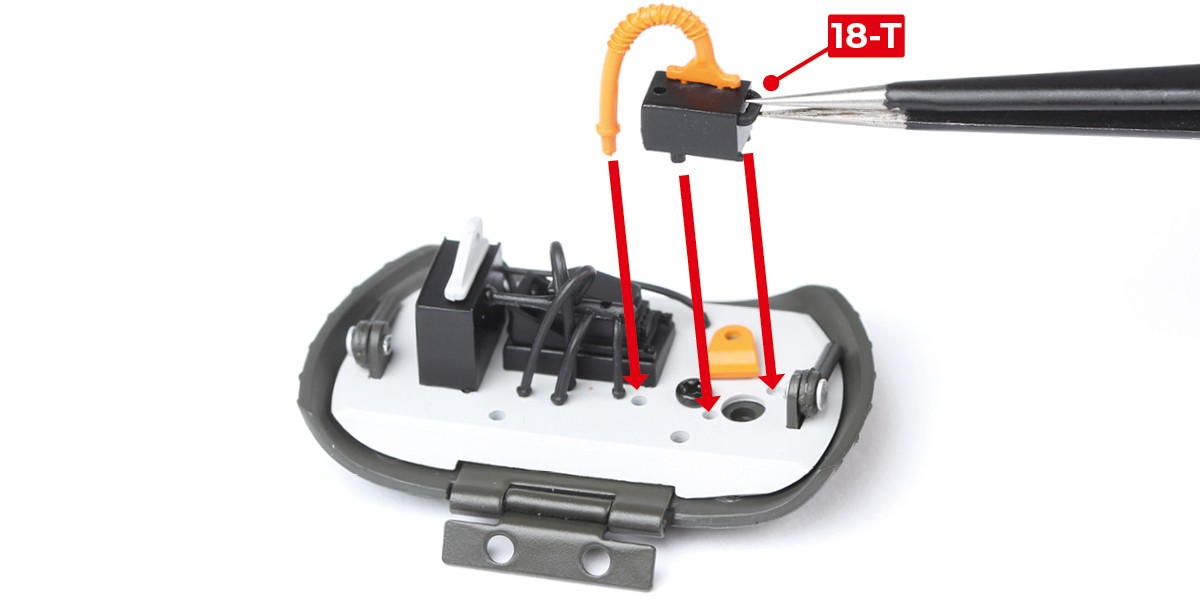

      Presiona 18-T sobre el ensamblaje.

      a
      b

      Paso 28

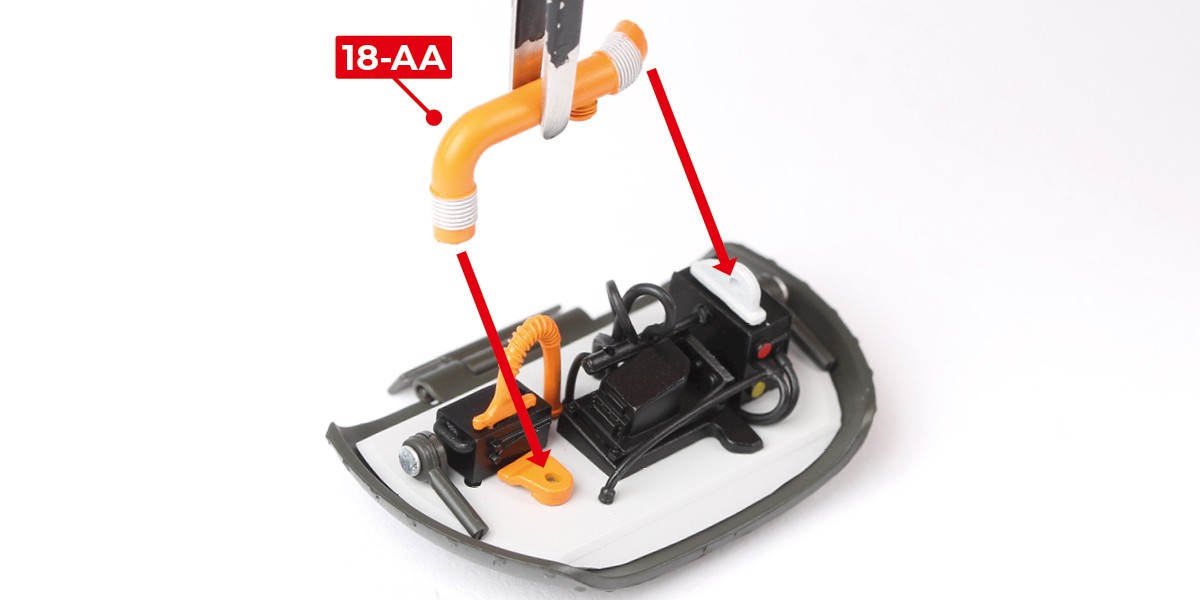

      Pegue 18-AA al ensamblaje.

      a
      b

      Paso 29

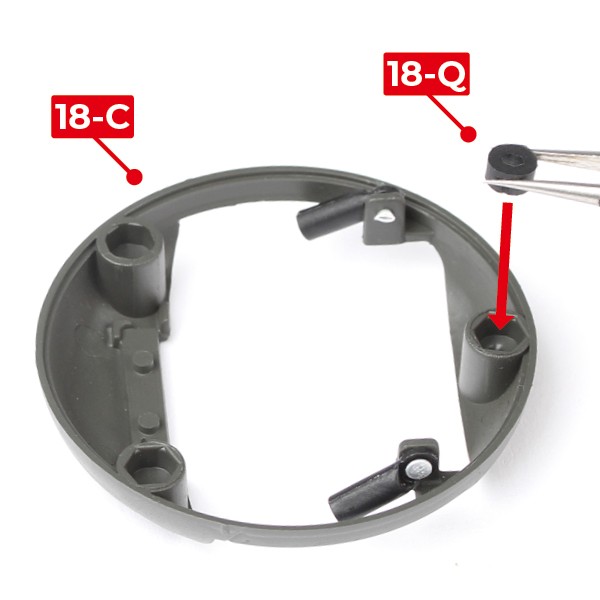

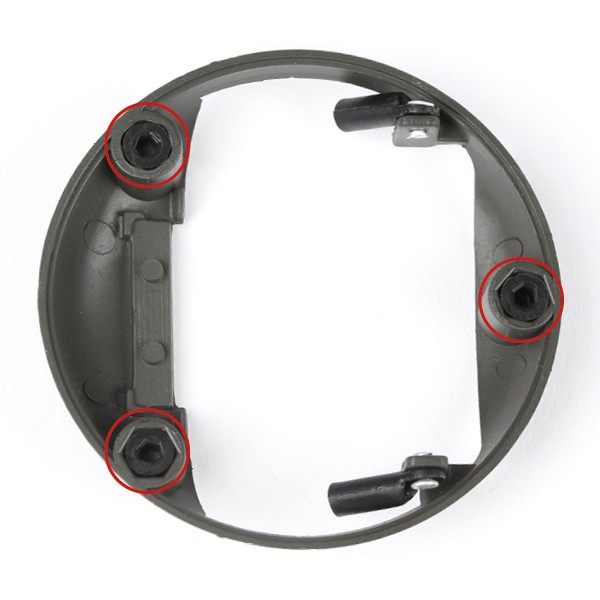

      Presione 3x 18-Q en 18-C.

      a
      b

      Paso 30

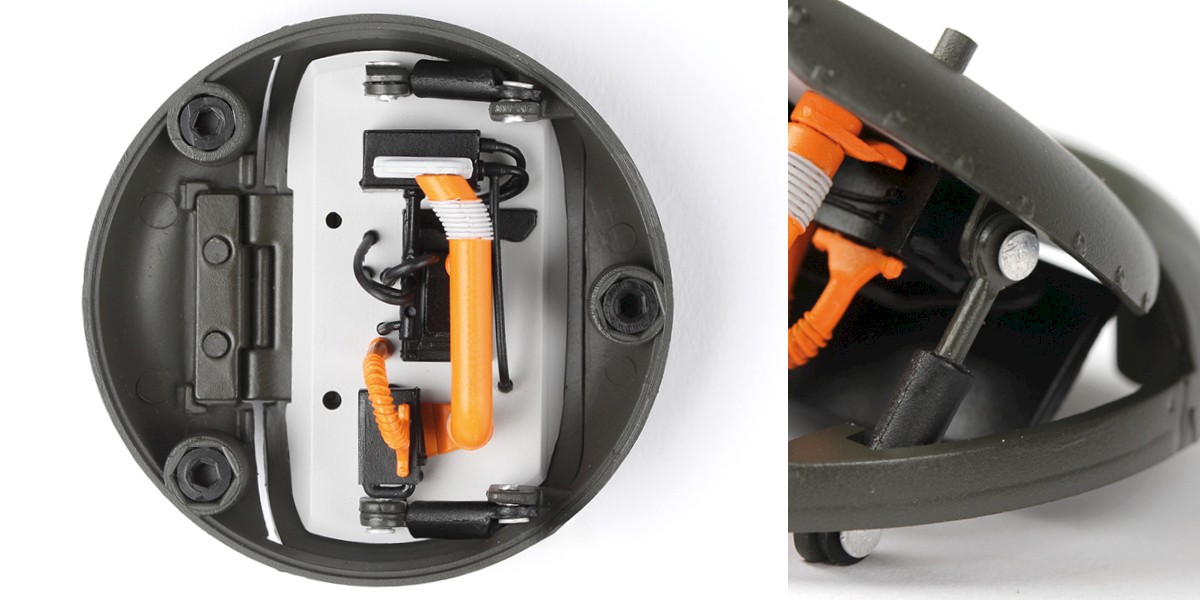

      Prueba el ajuste de las piezas antes de pegarlas.

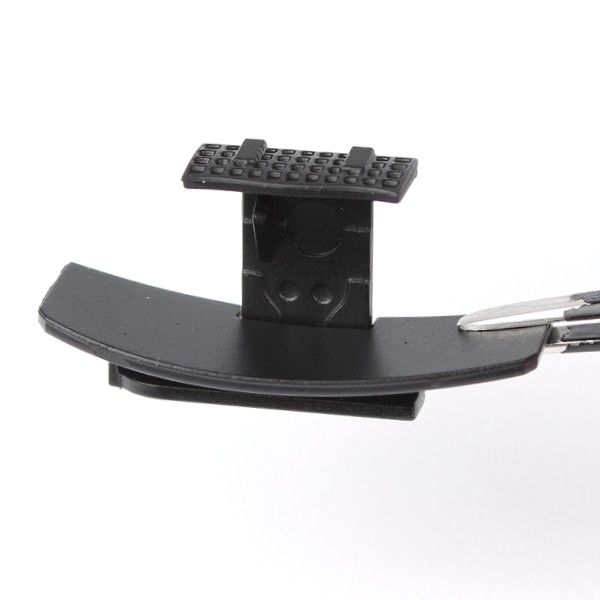

      Coloca 18-AE sobre 18-C y empuja las varillas dentro de los cilindros (circulados) al mismo tiempo.

      Las varillas deberían poder moverse hacia dentro y fuera de los cilindros. Puede que necesites eliminar el exceso de pintura de las varillas.

      Una vez que estés seguro del ajuste, pega 18-AE a 18-C.

      a
      b

      Paso 31

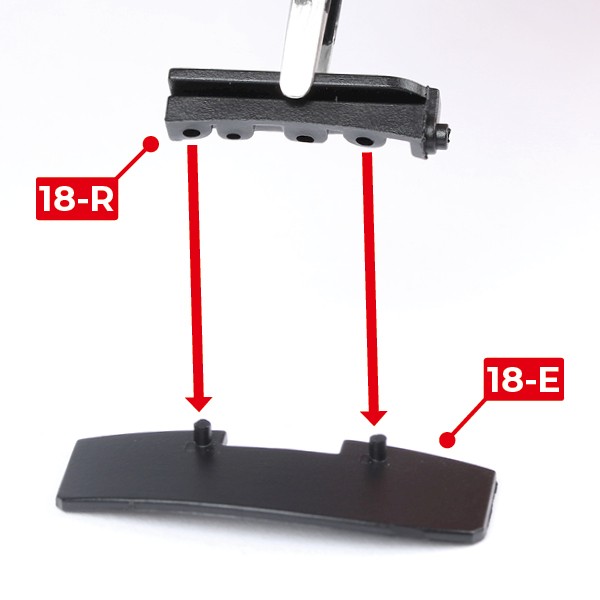

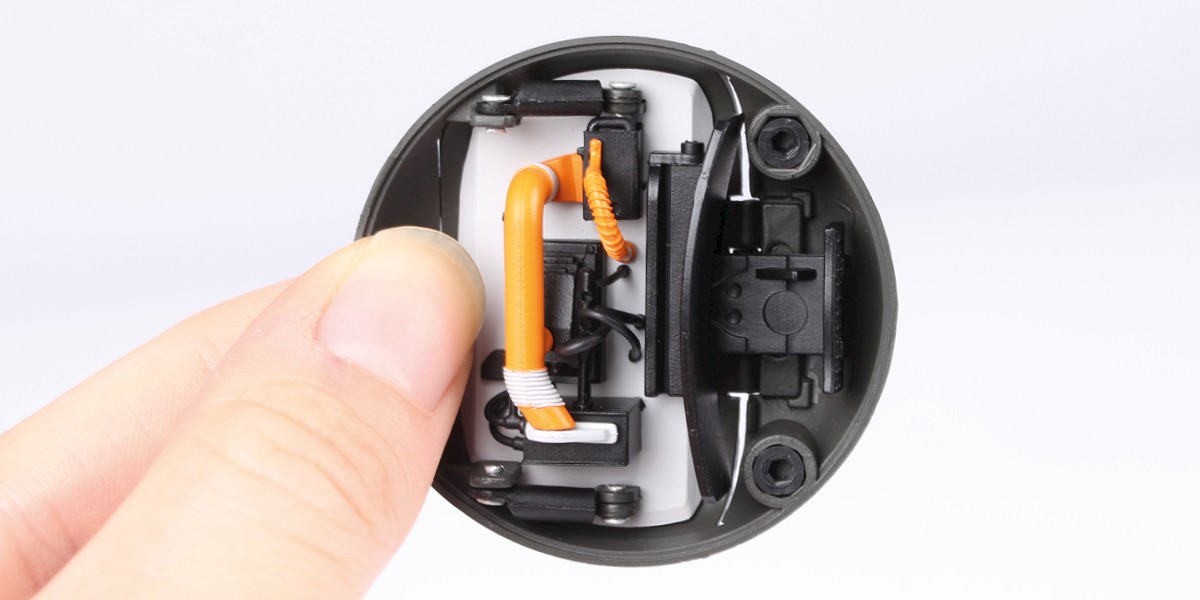

      Pegue 18-R a 18-E.

      a
      b

      Paso 32

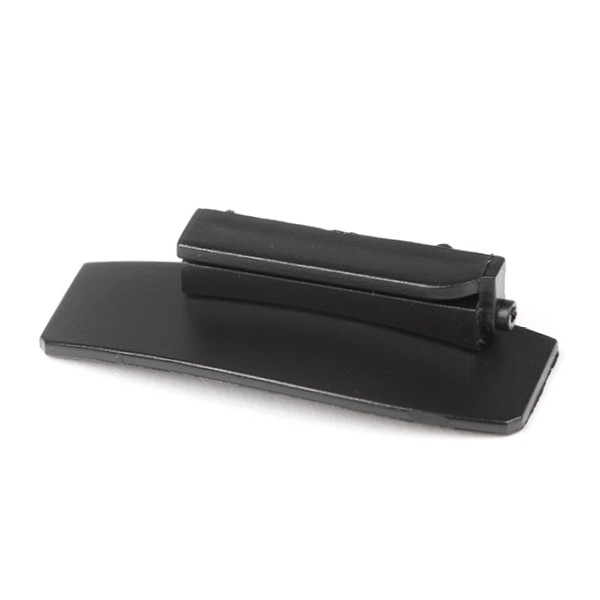

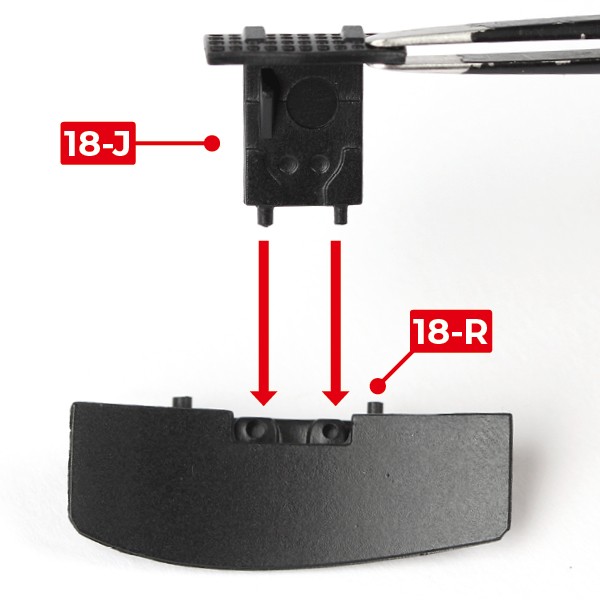

      Pegue 18-J a 18-R.

      a
      b

      Paso 33

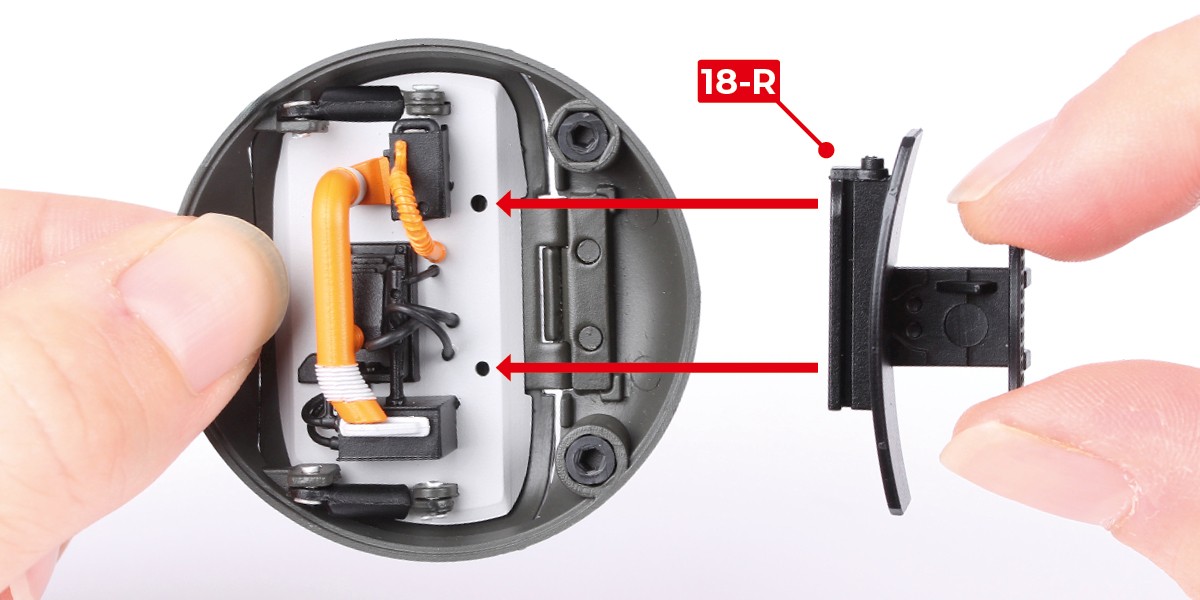

      Presiona 18-R sobre el ensamblaje.

      a
      b

      Paso 34

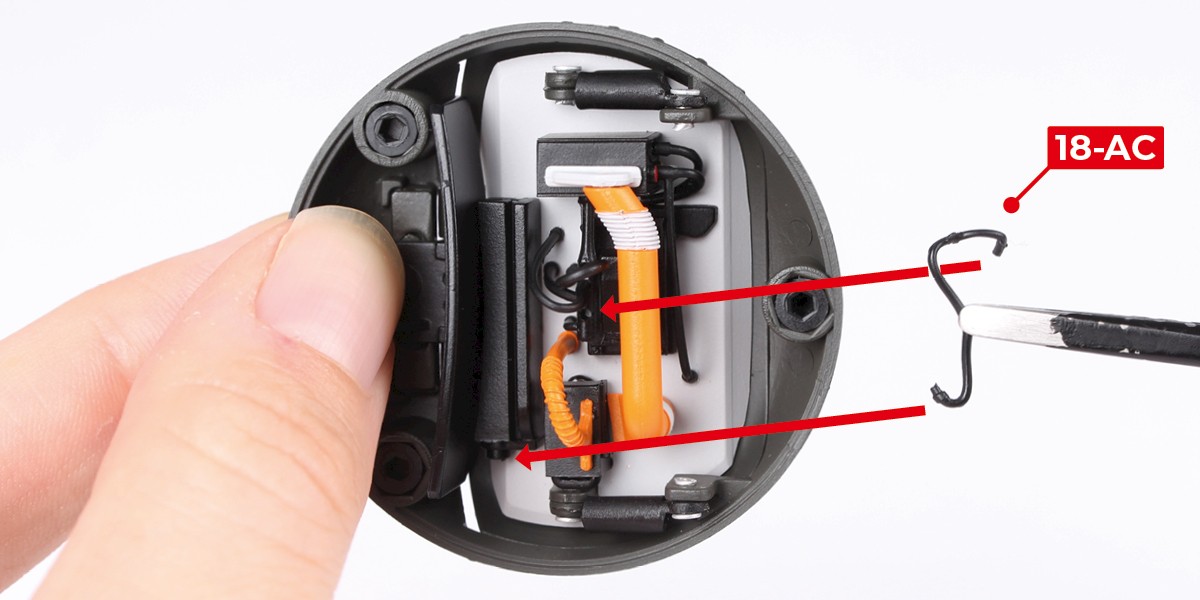

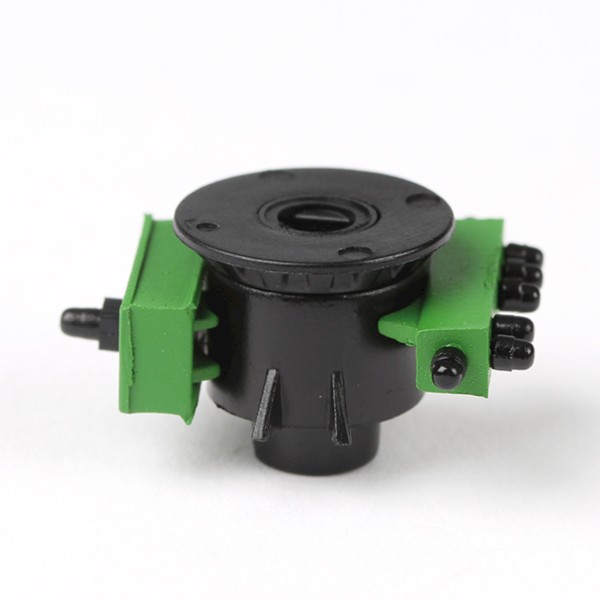

      Pegue 18-AC al ensamblaje.

      a
      b

      Paso 35

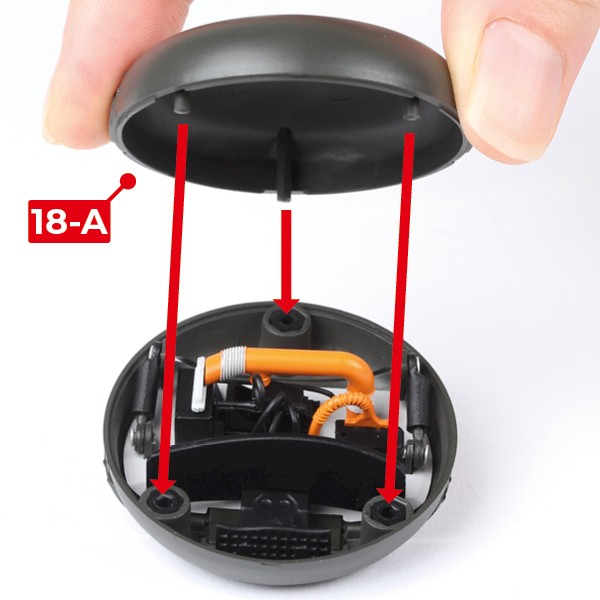

      Presiona 18-A sobre el ensamblaje.

      a
      b

      Paso 36

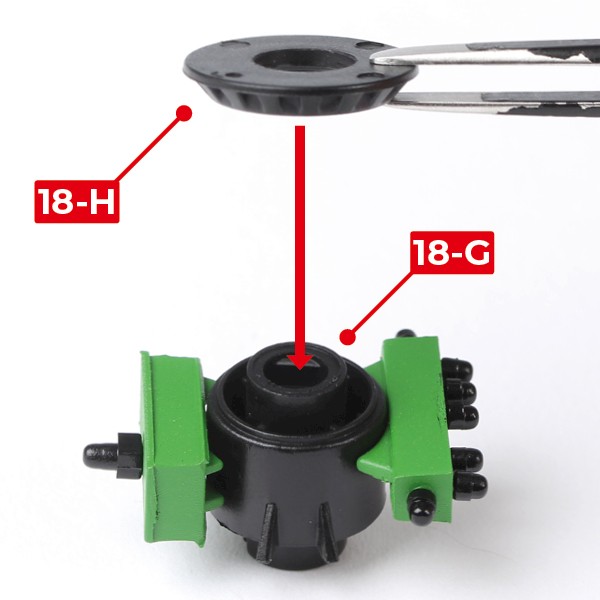

      Presiona 18-H sobre 18-G.

      a
      b

      Paso 37

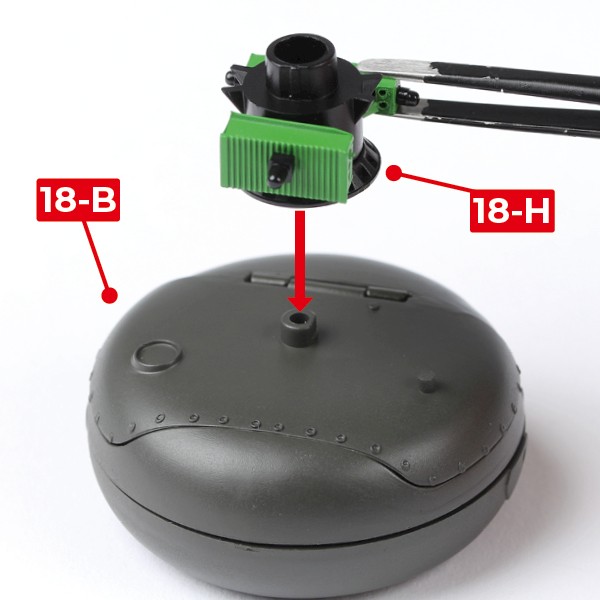

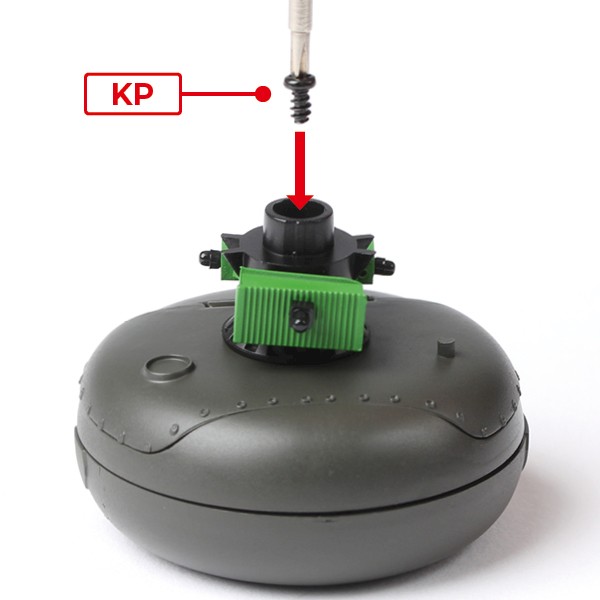

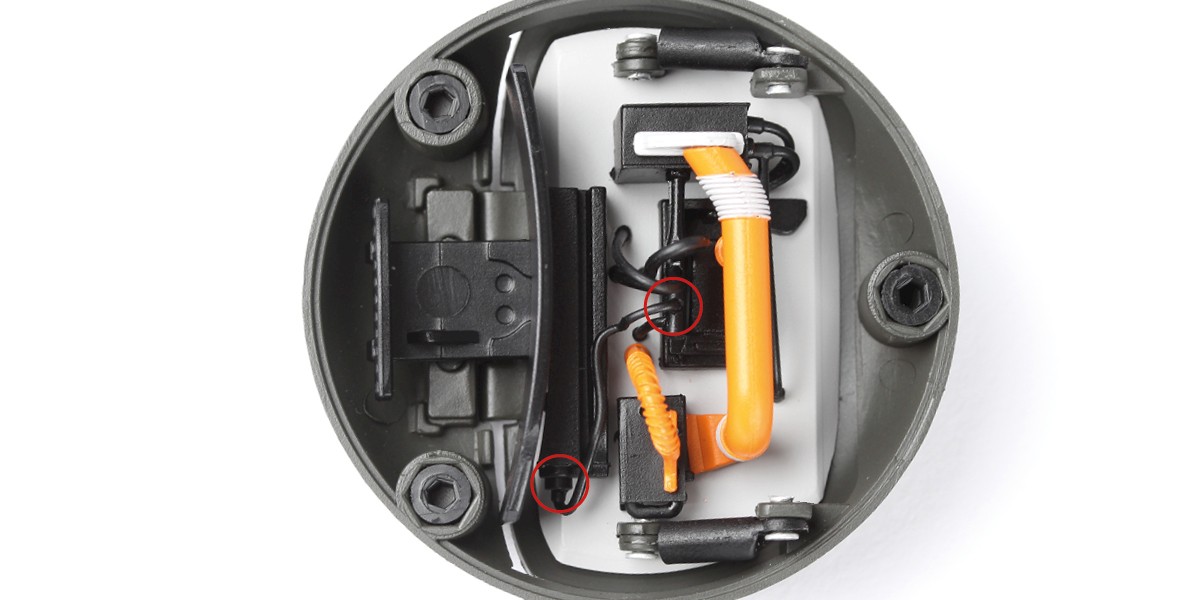

      Coloca 18-H sobre 18-B.

      Atornilla las partes utilizando 1x KP.

      a
      b

      Paso 38

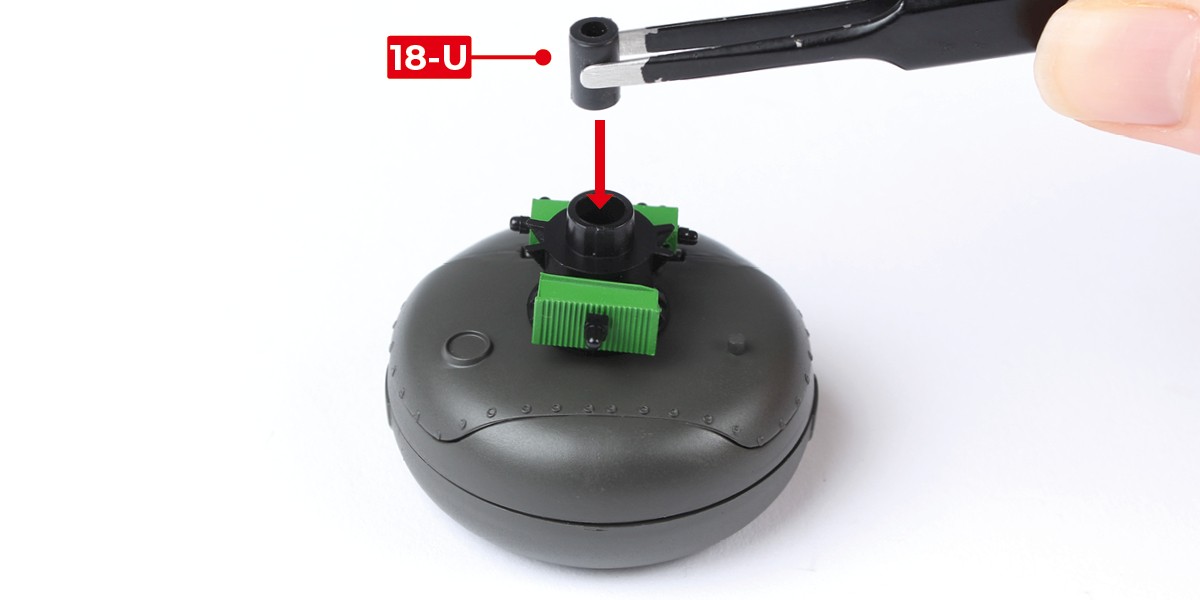

      Empuje 18-U en el ensamblaje.

      a

      Paso 39

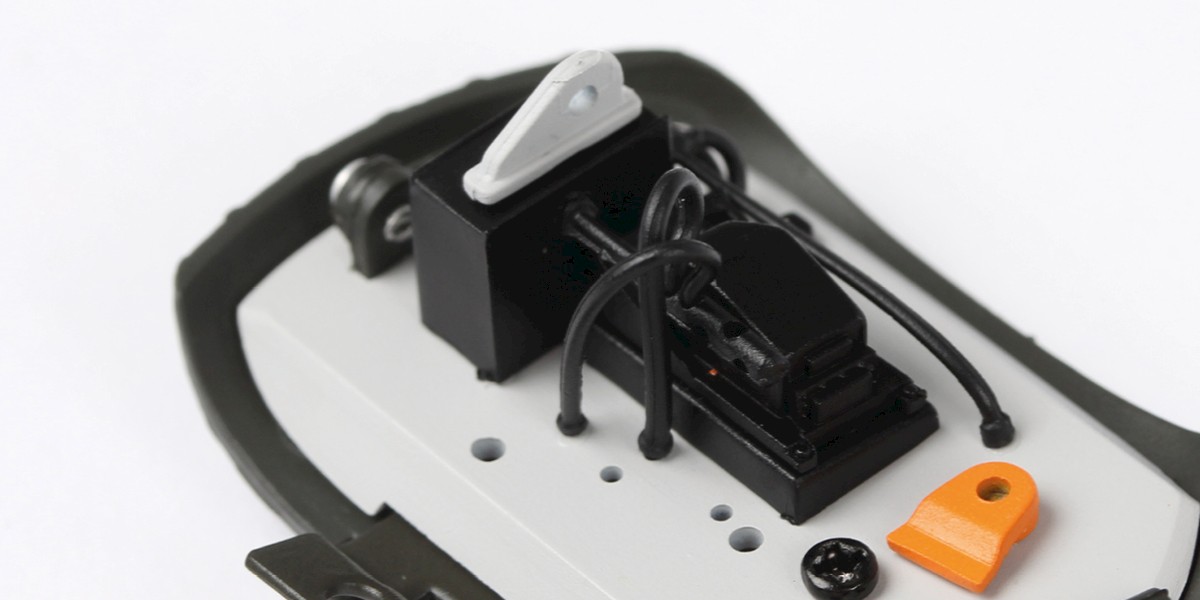

      Corta las calcomanías de 13-C como se muestra.

      Aplica las calcomanías A, B y C al ensamblaje.

      a
      b

      Paso 40

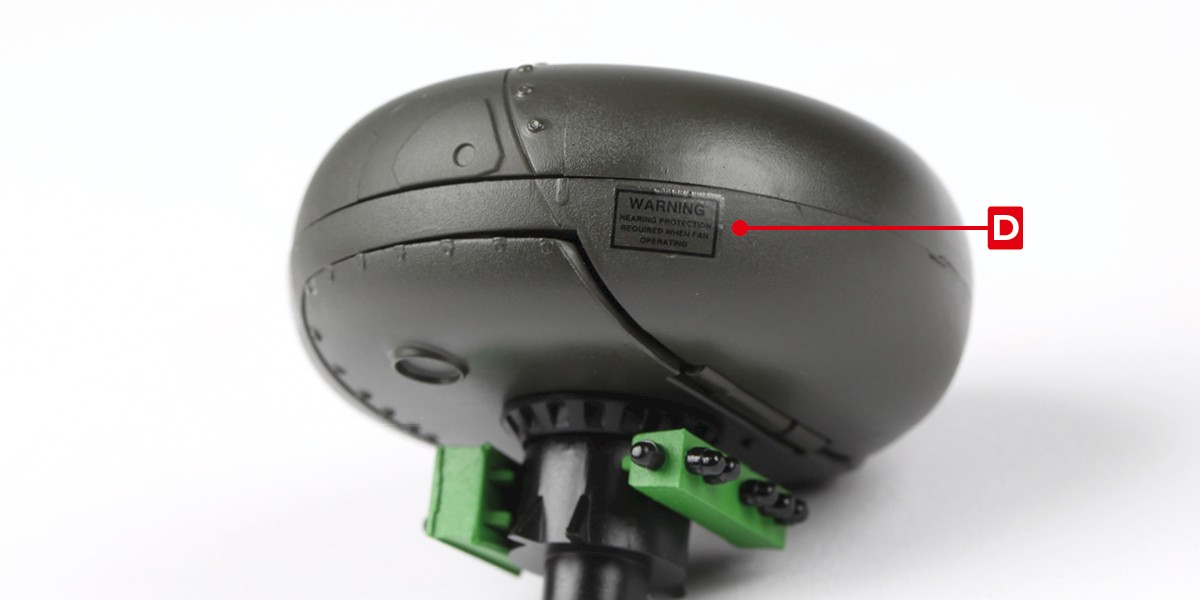

      Aplica la calcomanía D al ensamblaje.

      a
      b

      Paso 41

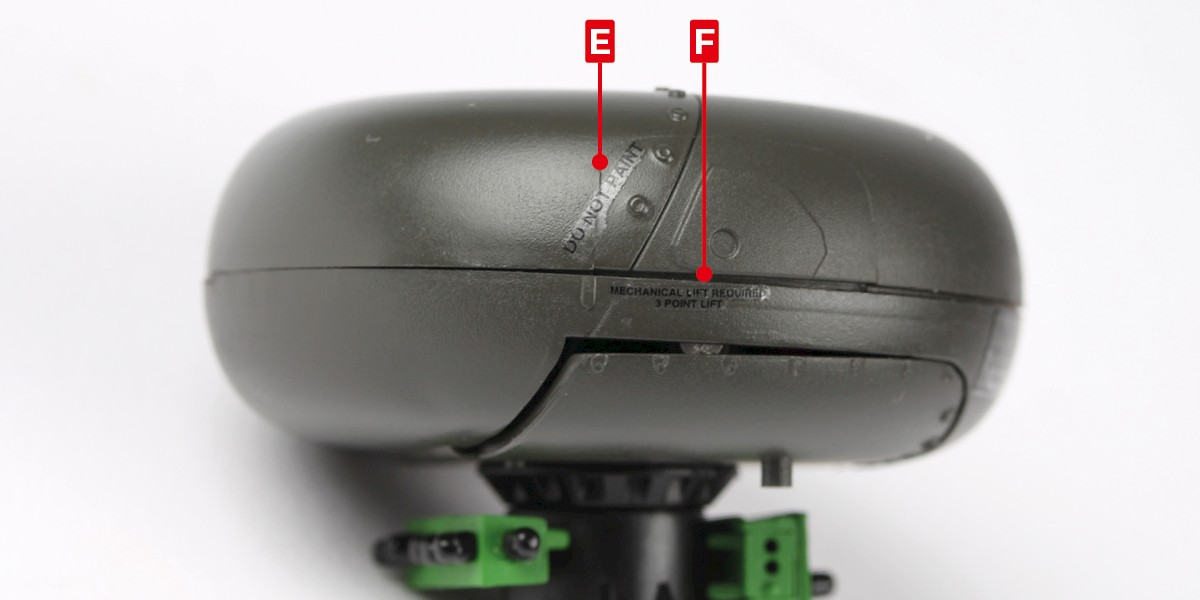

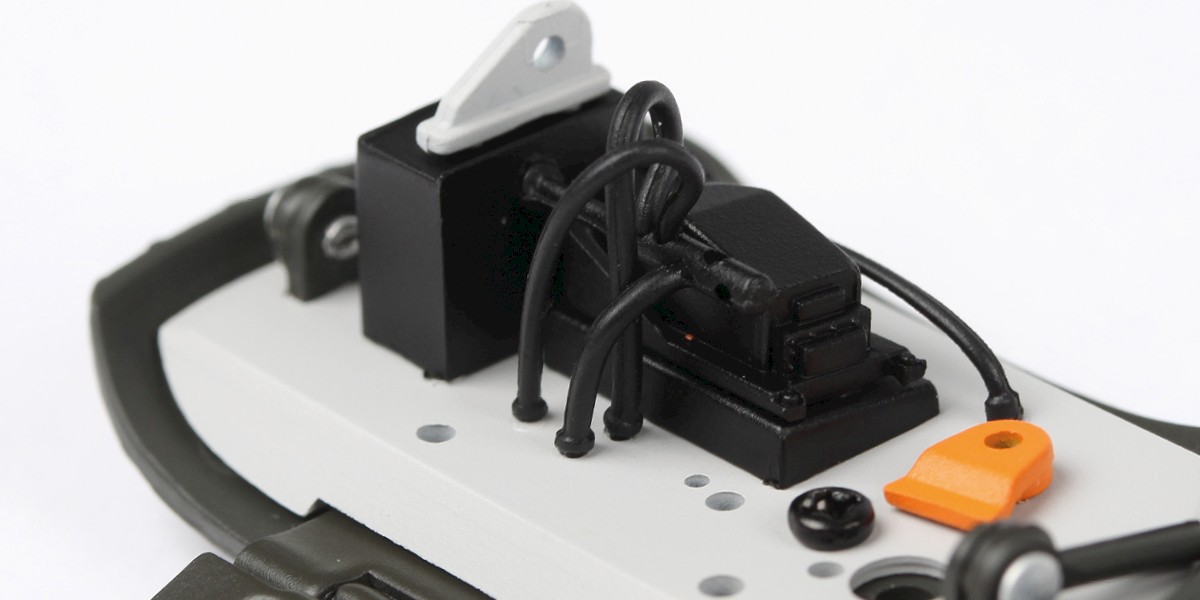

      Aplica las calcomanías E y F al ensamblaje.

      a
      b

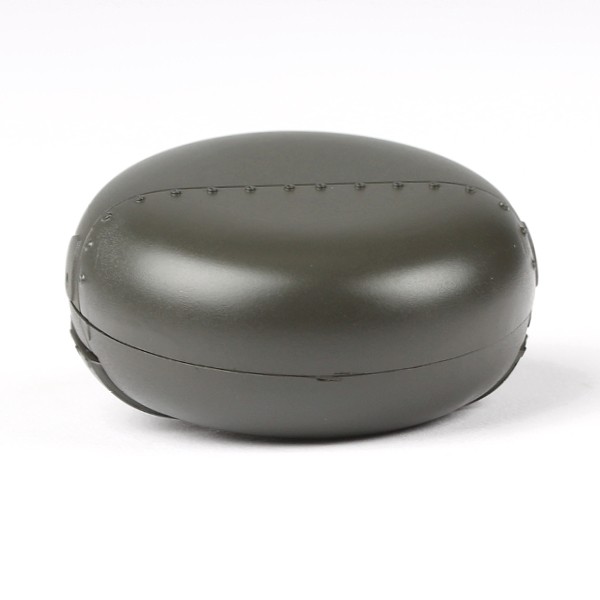

      ETAPA COMPLETA

      Etapa 19: Montaje del motor derecho

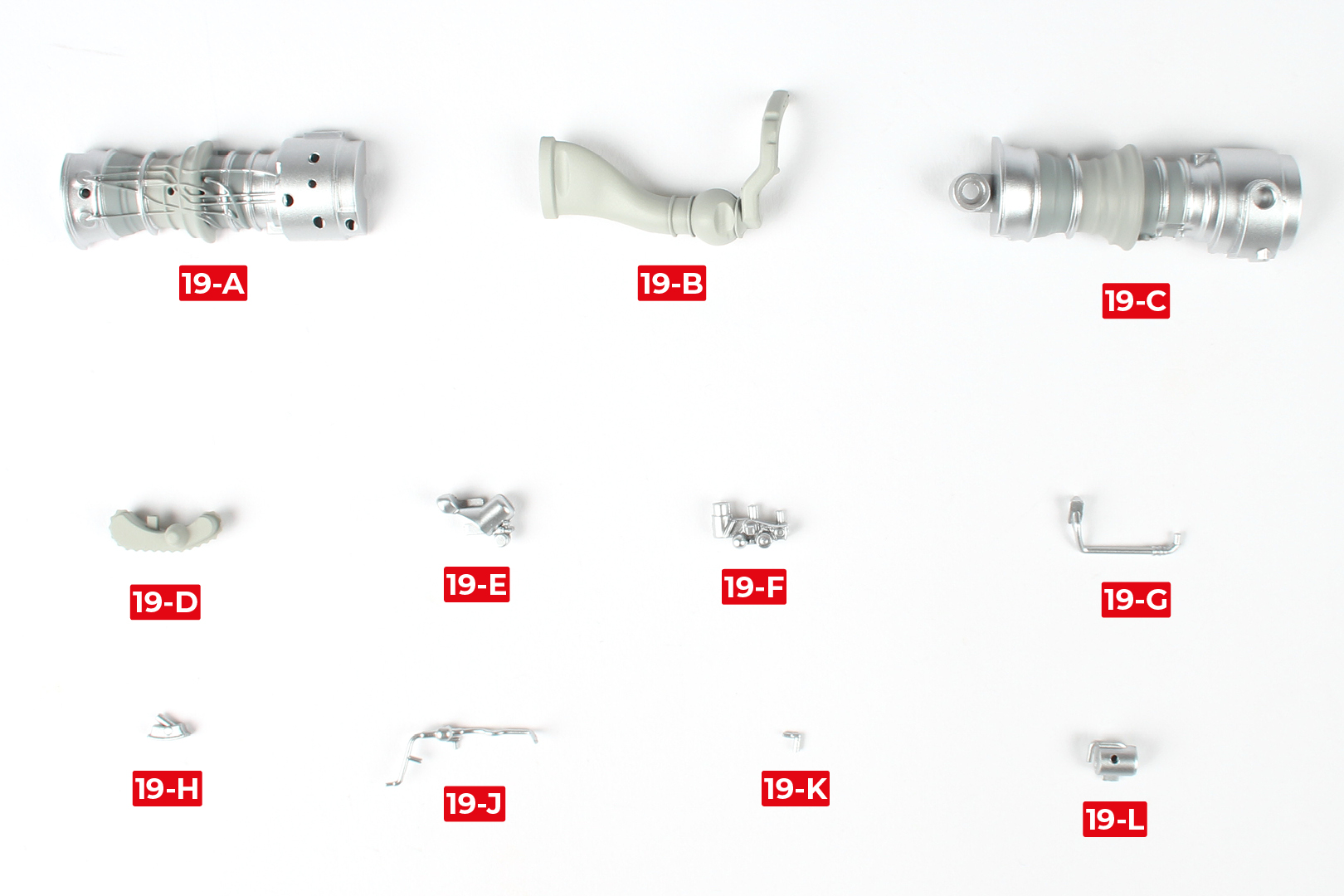

      ETAPA 19 LISTA DE PIEZAS

      19-A19-G
      19-B19-H
      19-C19-J
      19-D19-K
      19-E19-L
      19-F

      Paso 1

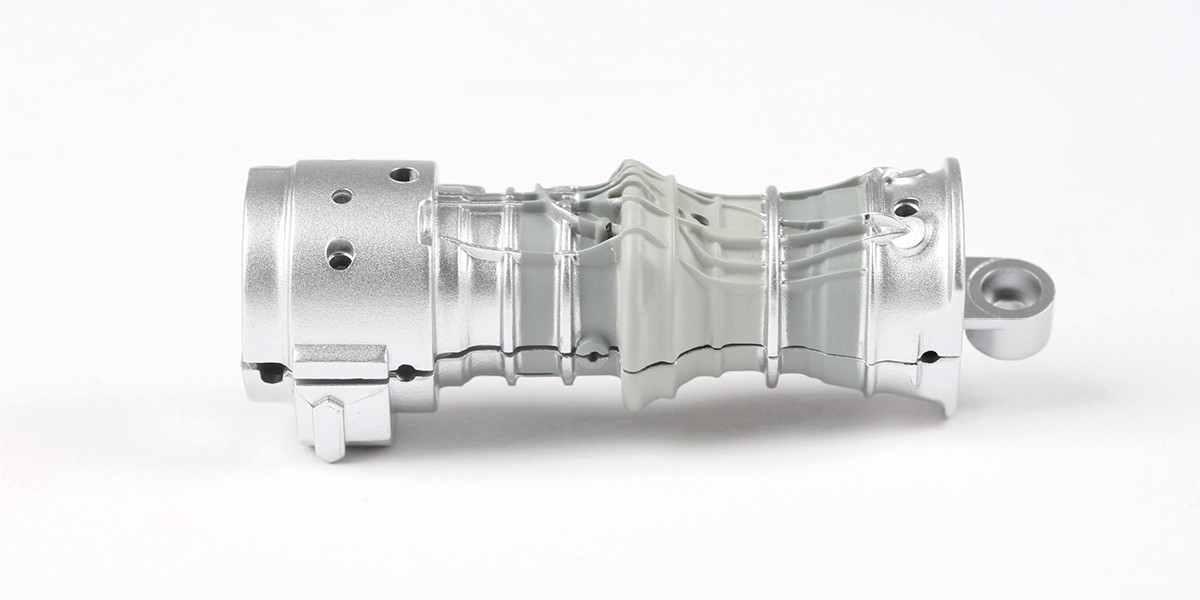

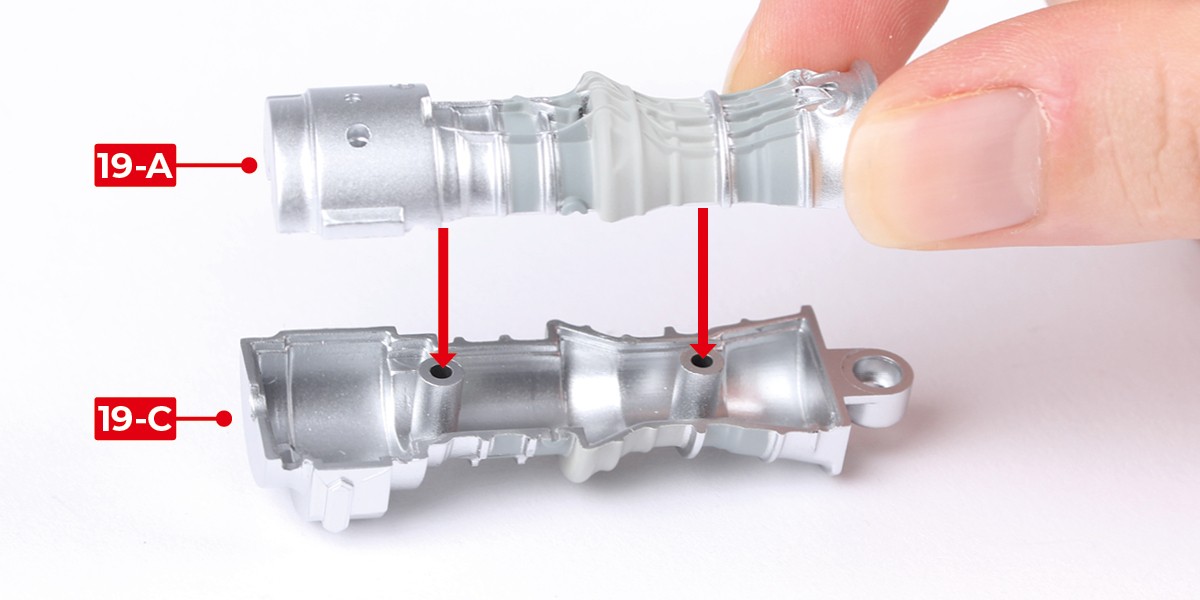

      Presiona 19-A en 19-C.

      a
      b

      Paso 2

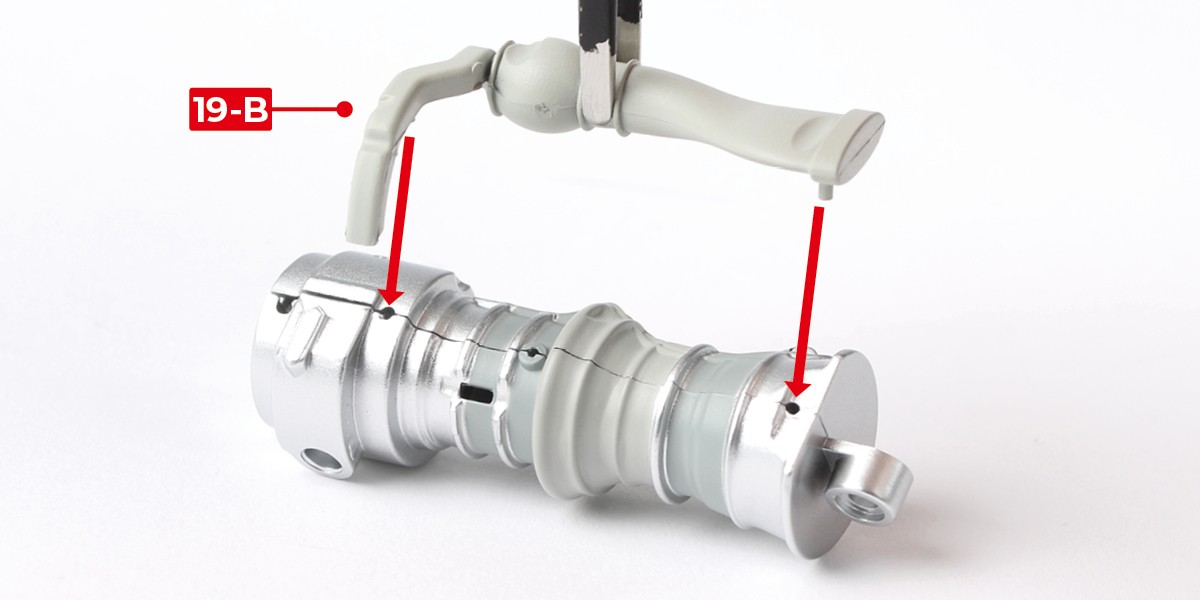

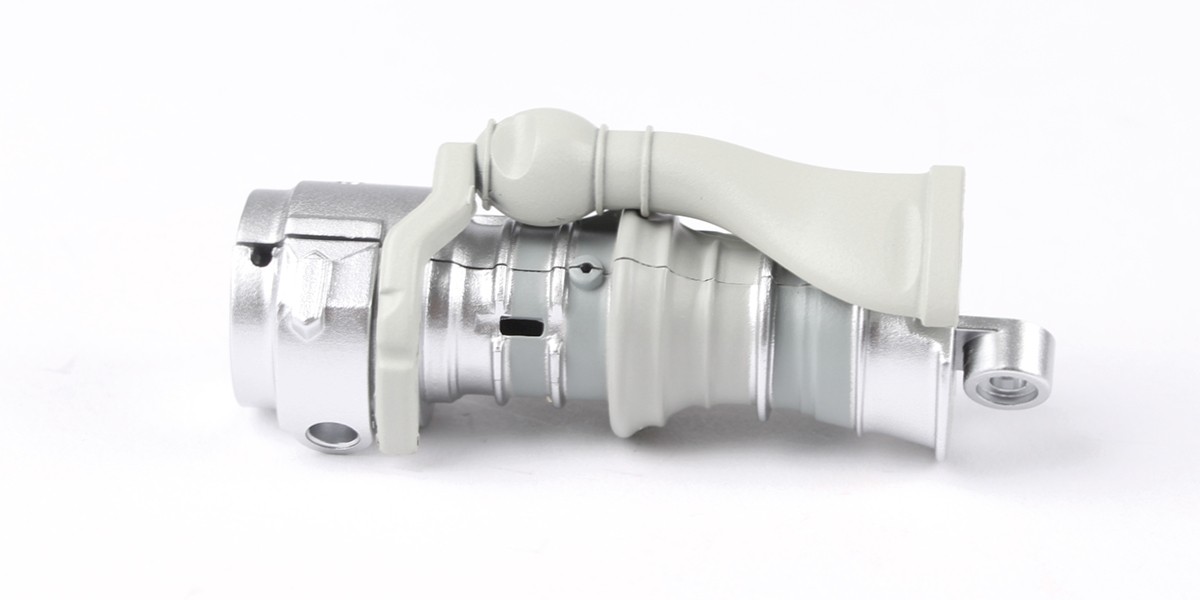

      Pegue 19-B al ensamblaje.

      a
      b

      Paso 3

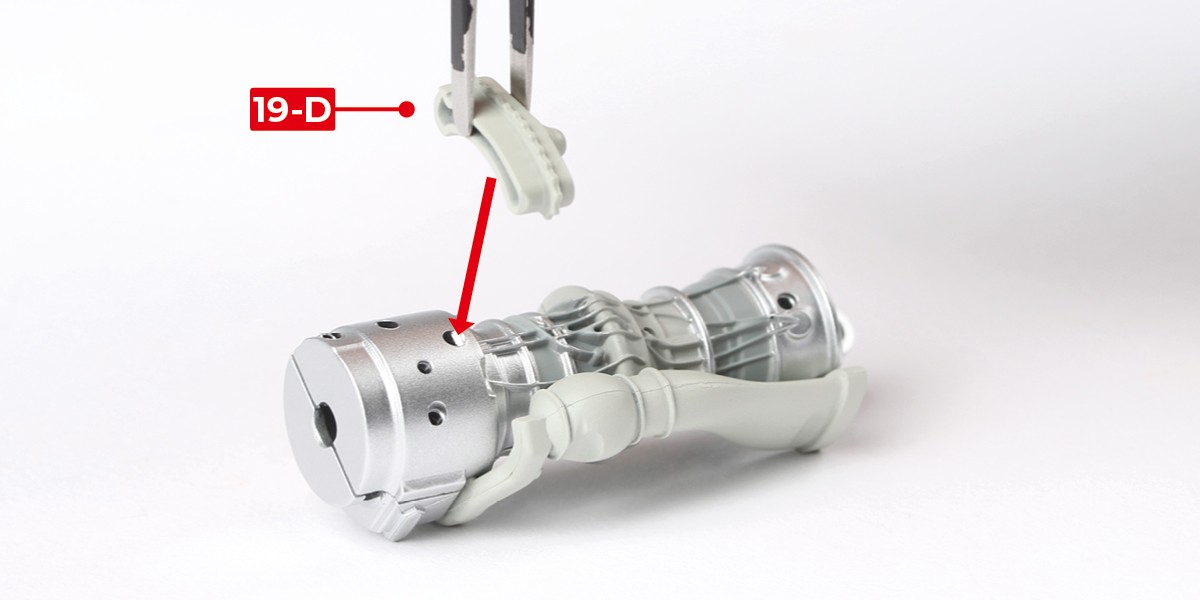

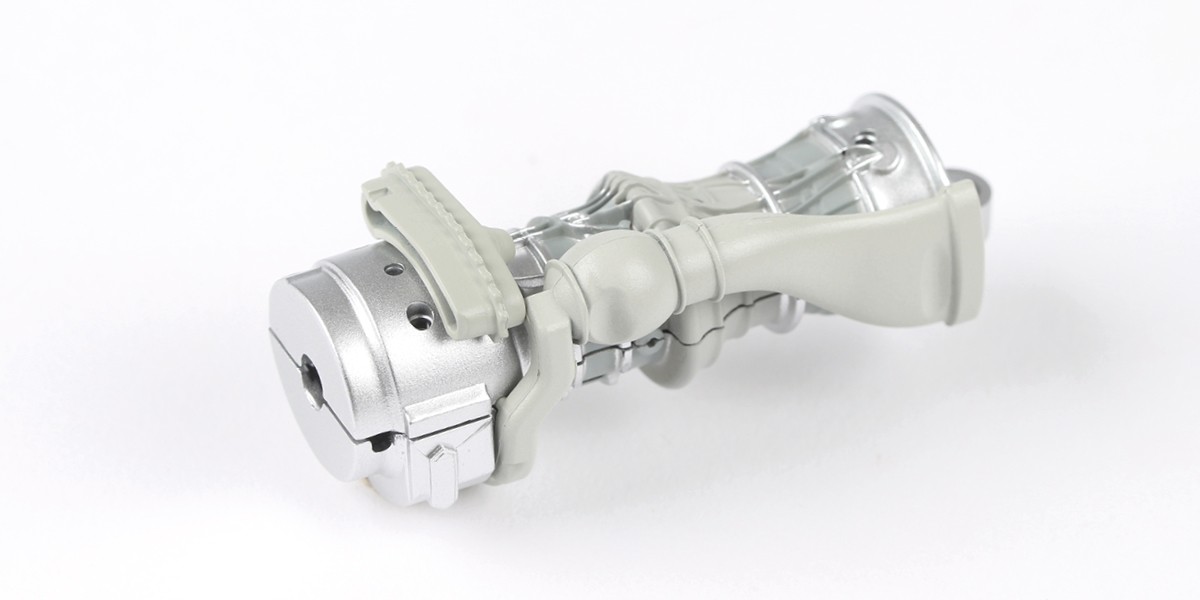

      Pegue 19-D al ensamblaje.

      a
      b

      Paso 4

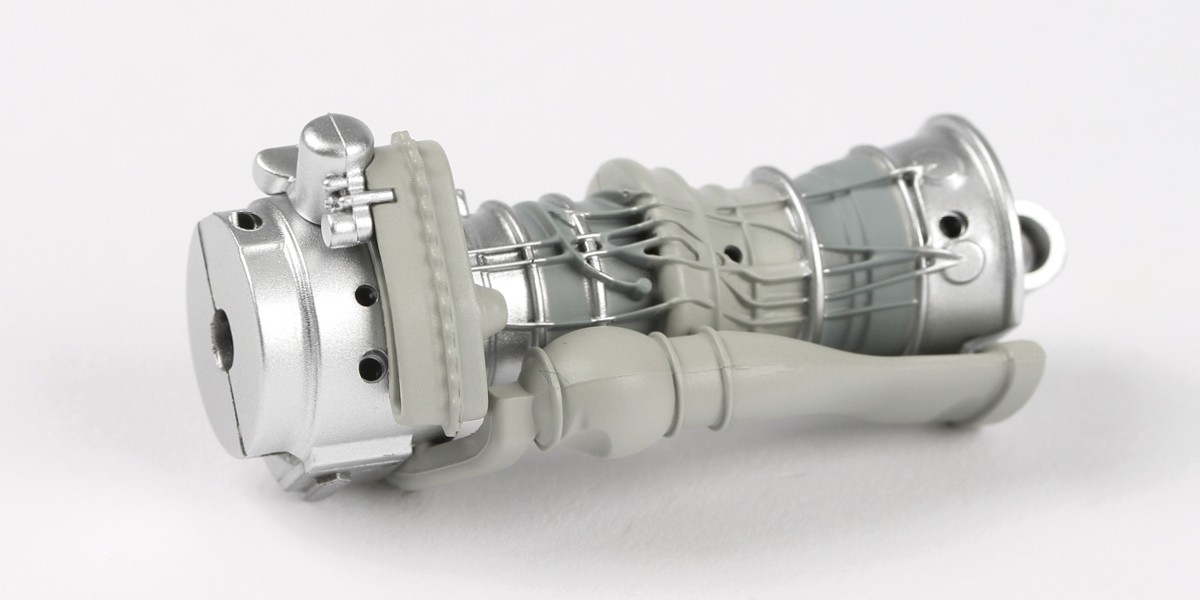

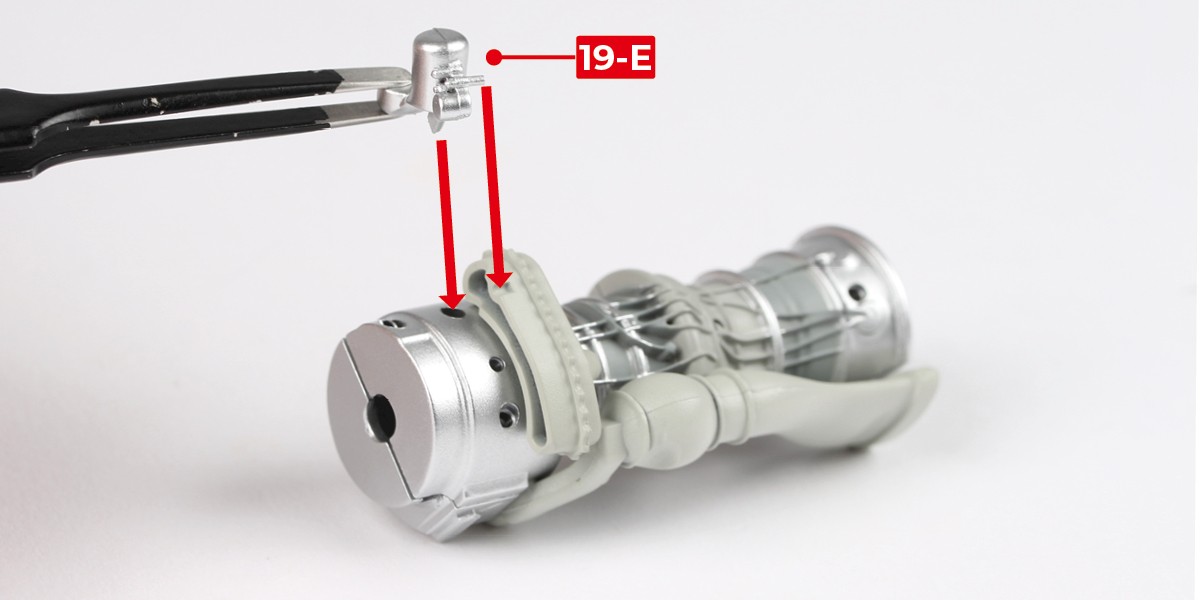

      Pegue 19-E al ensamblaje.

      a
      b

      Paso 5

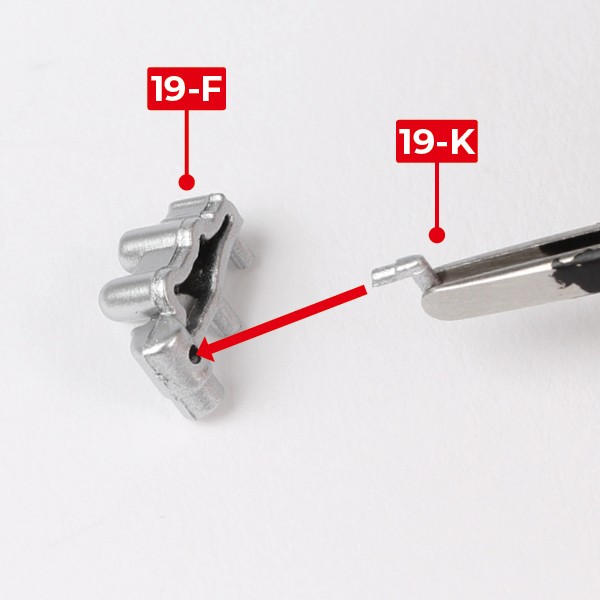

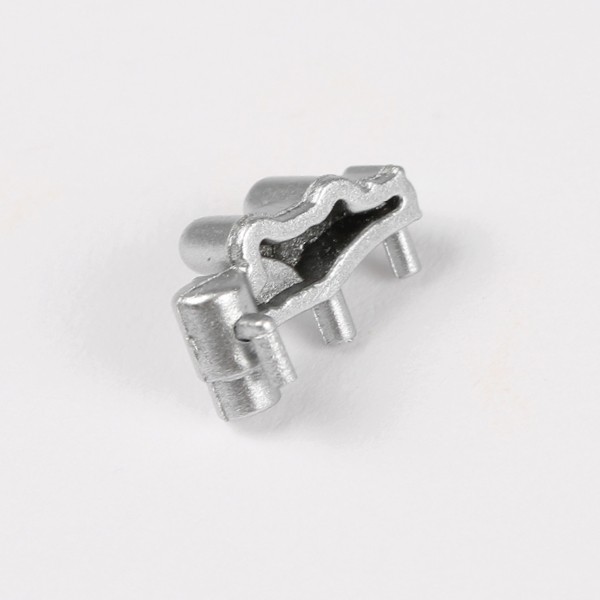

      Pegue 19-K a 19-F. Revise cuidadosamente la orientación.

      a
      b

      Paso 6

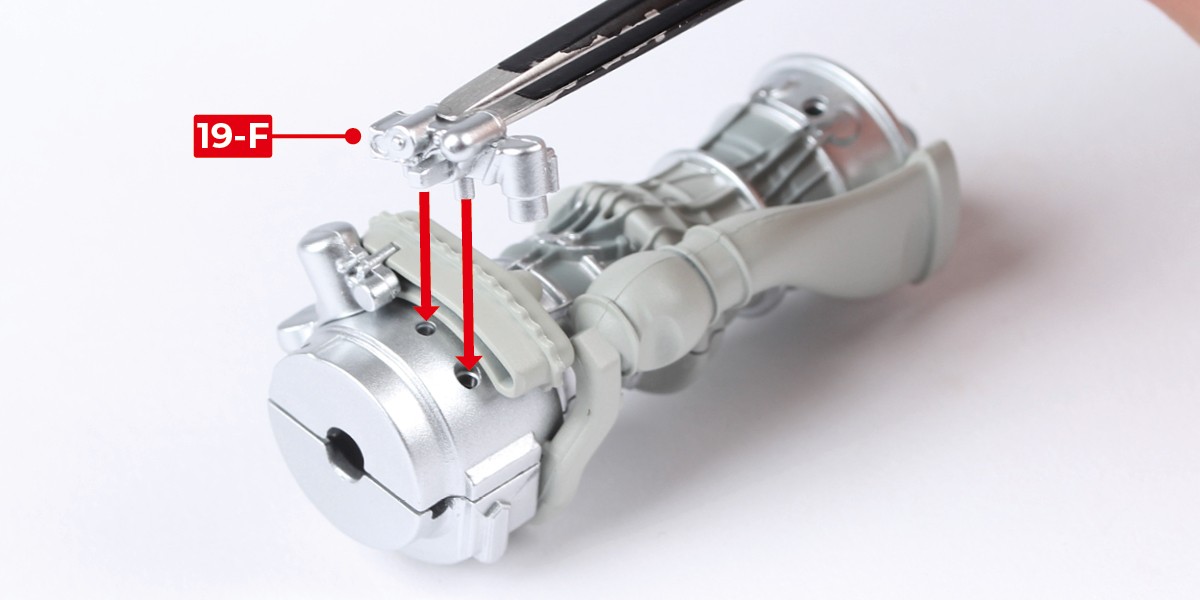

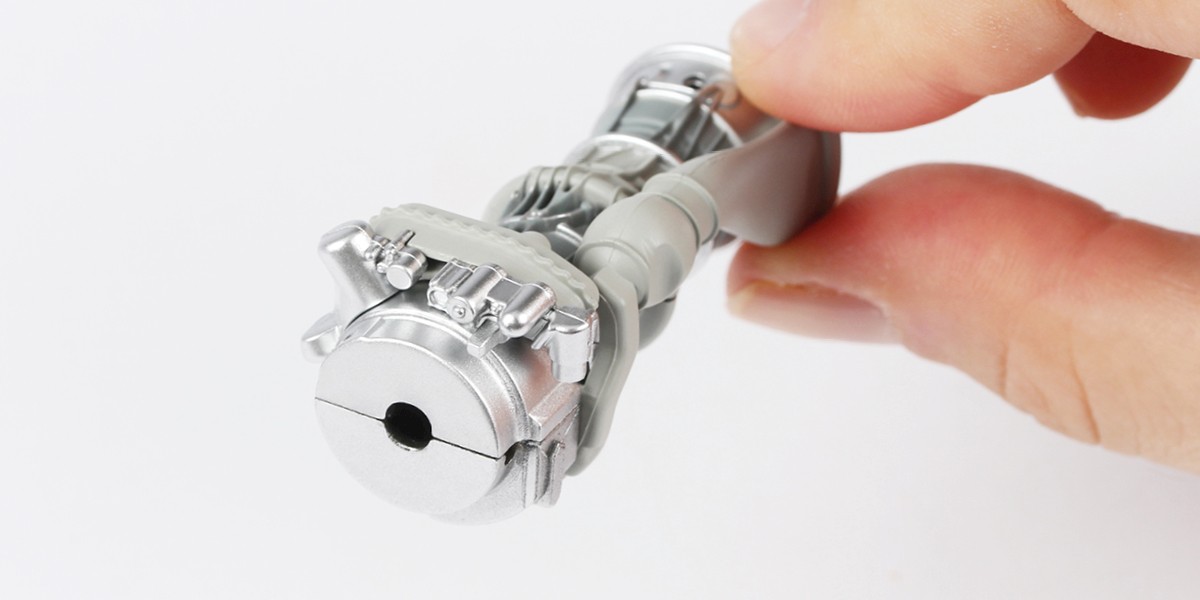

      Pegue 19-F al ensamblaje.

      a
      b

      Paso 7

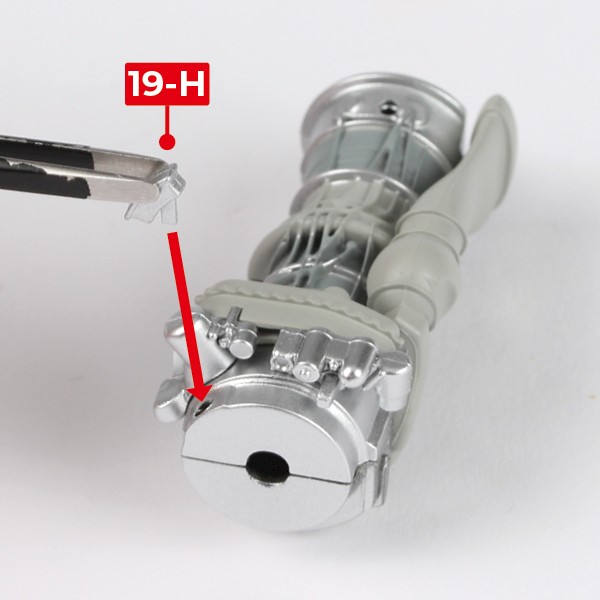

      Pegue 19-H al ensamblaje.

      a
      b

      Paso 8

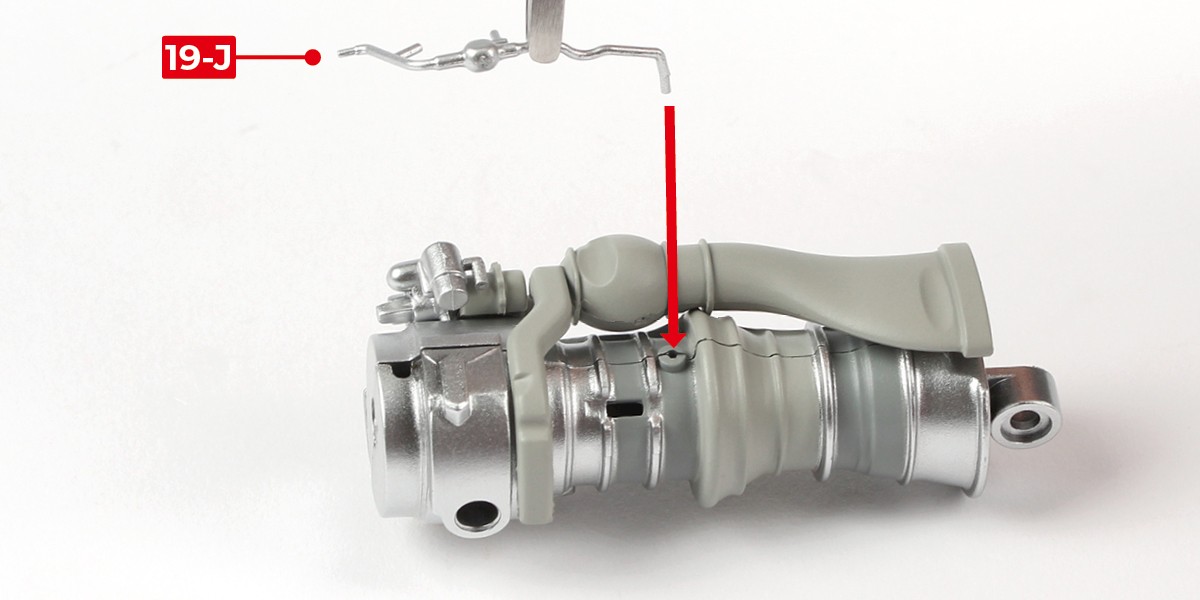

      Pegue 19-J al ensamblaje.

      a
      b

      Paso 9

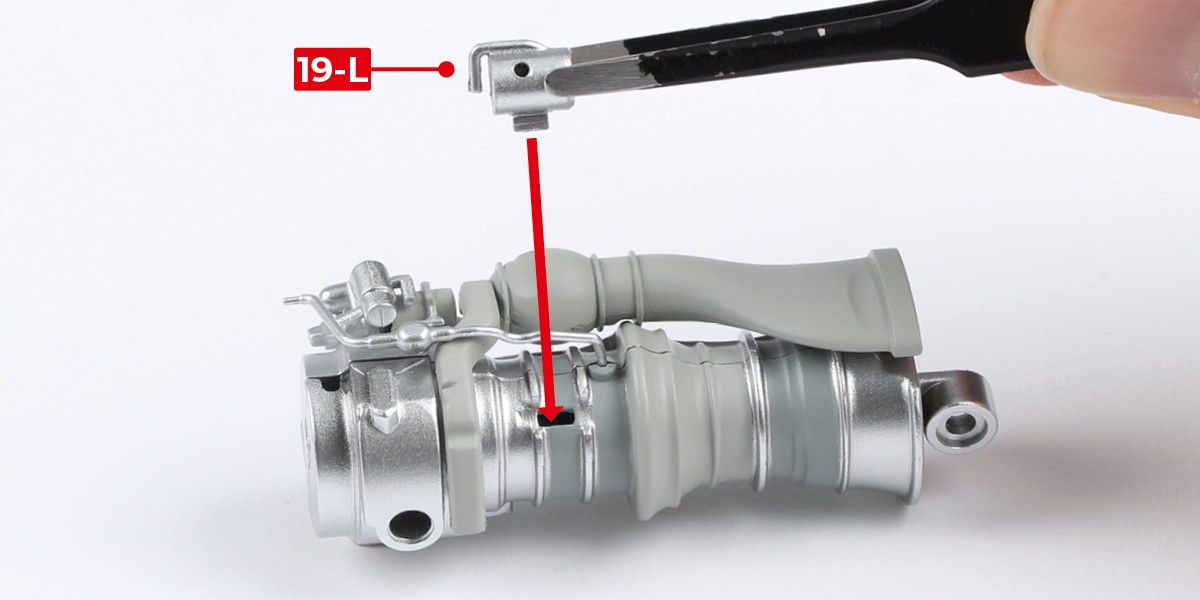

      Pegue 19-L al ensamblaje.

      a
      b

      Paso 10

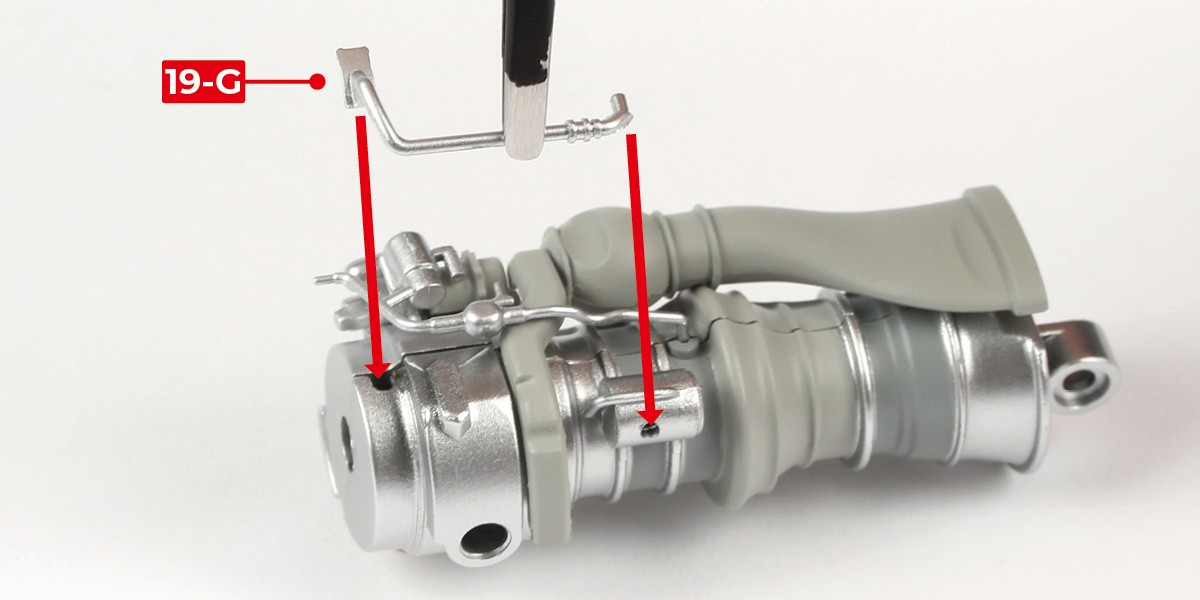

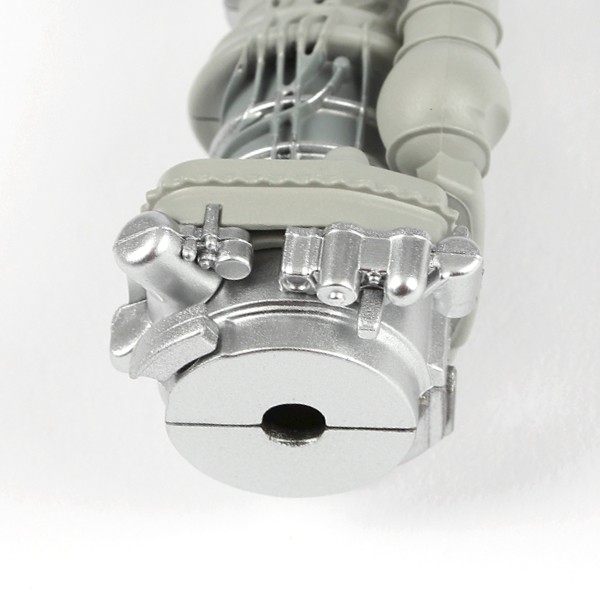

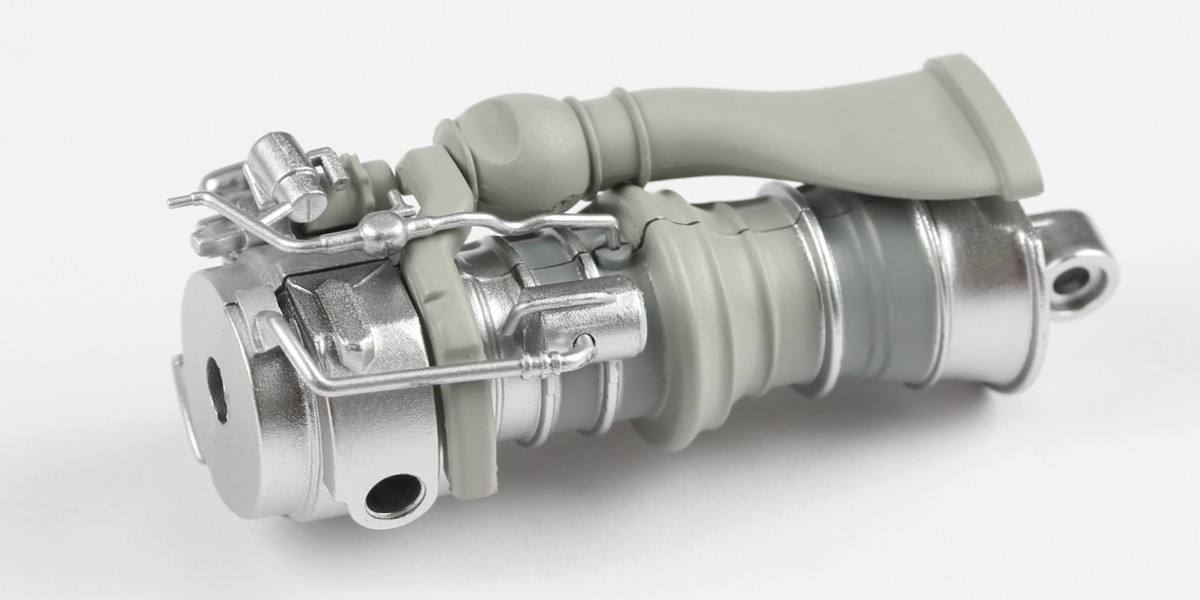

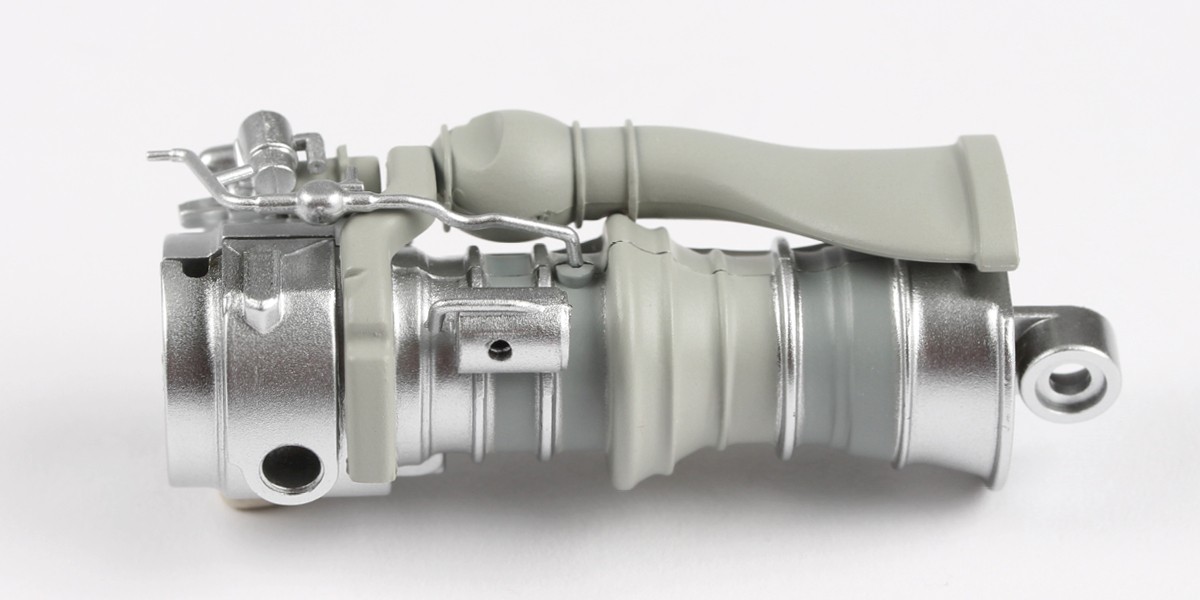

      Pegue 19-G al ensamblaje.

      a
      b

      ETAPA COMPLETA

      Etapa 20: Preparando los cohetes

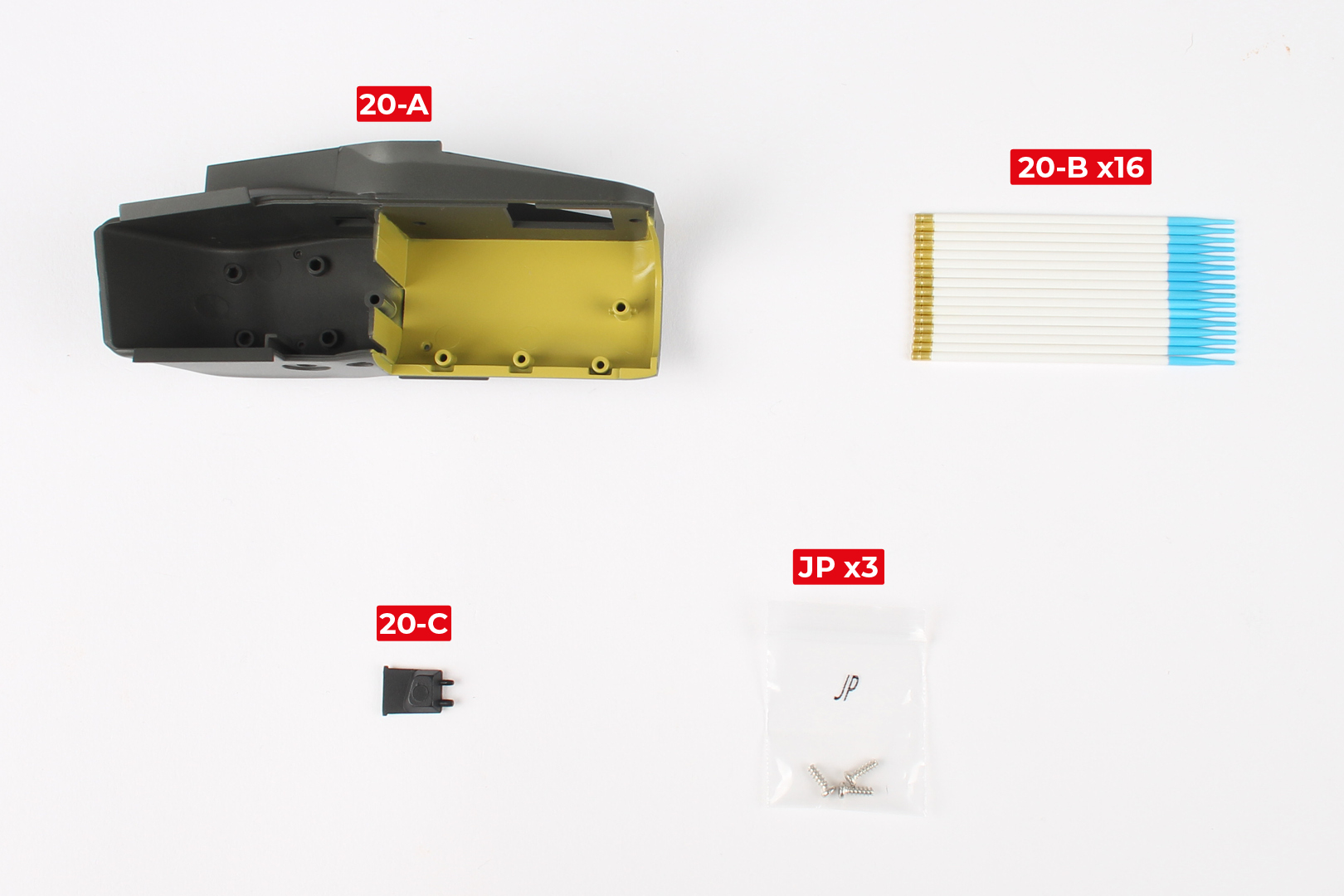

      ETAPA 20 LISTA DE PIEZAS

      20-A20-C
      20-B x16JP x3

      Paso 1

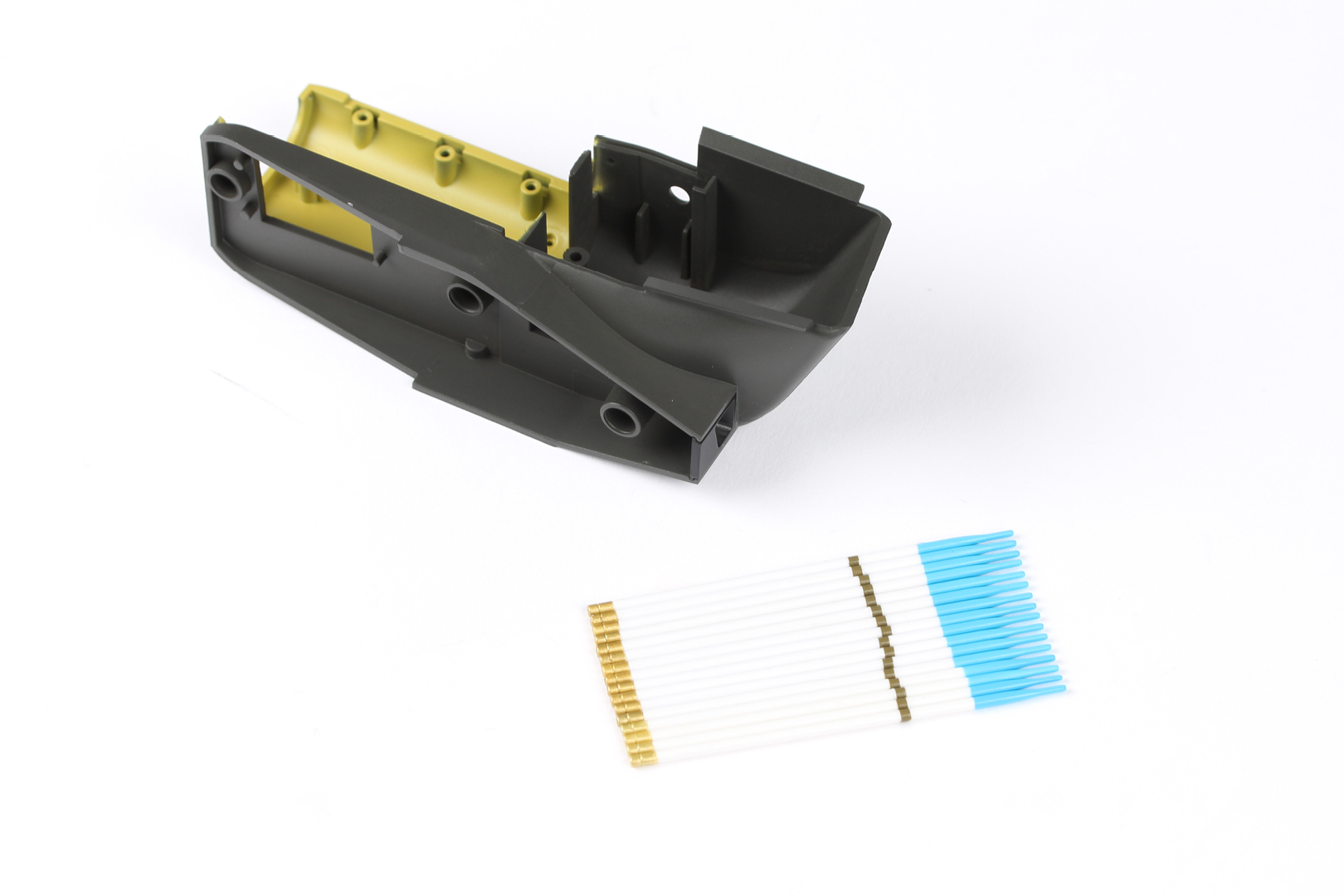

      Corta las calcomanías delineadas en rojo de 13-C.

      a

      Paso 2

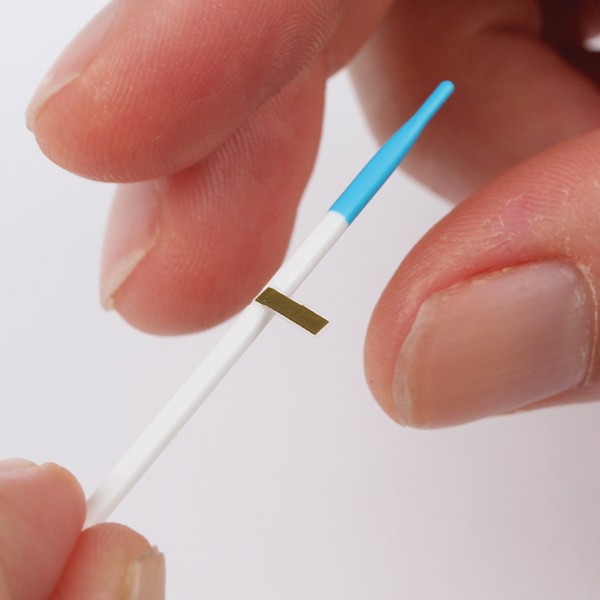

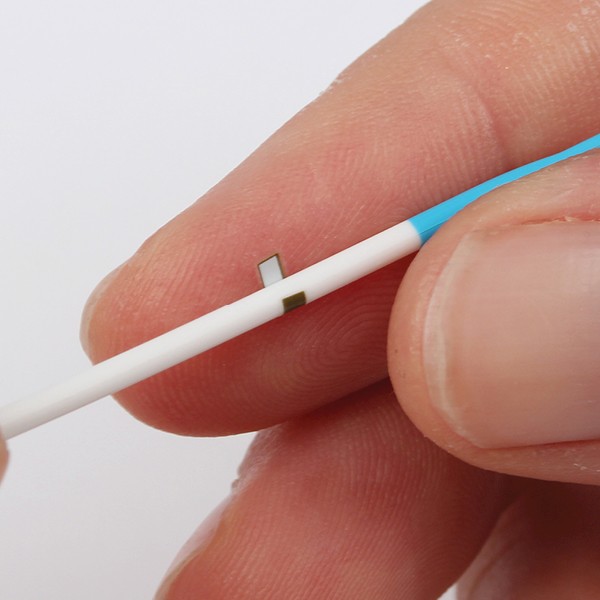

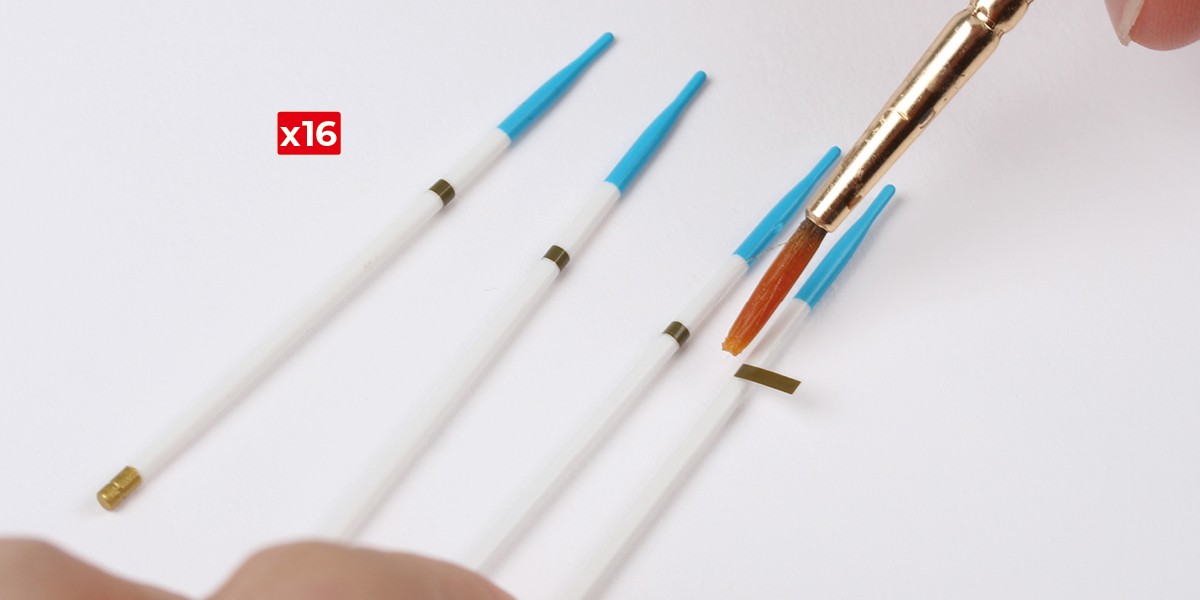

      Aplica las calcomanías al 20-B, verificando su alineación con los cohetes de etapas anteriores.

      a
      b

      Paso 3

      Repite para hacer 16 cohetes.

      a

      Paso 4

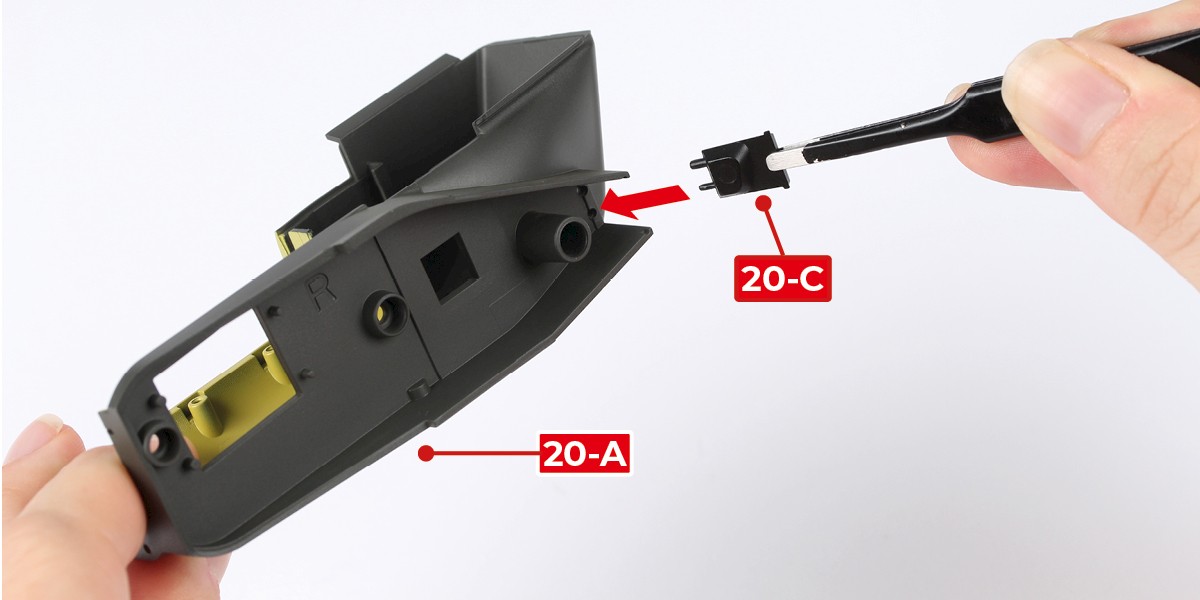

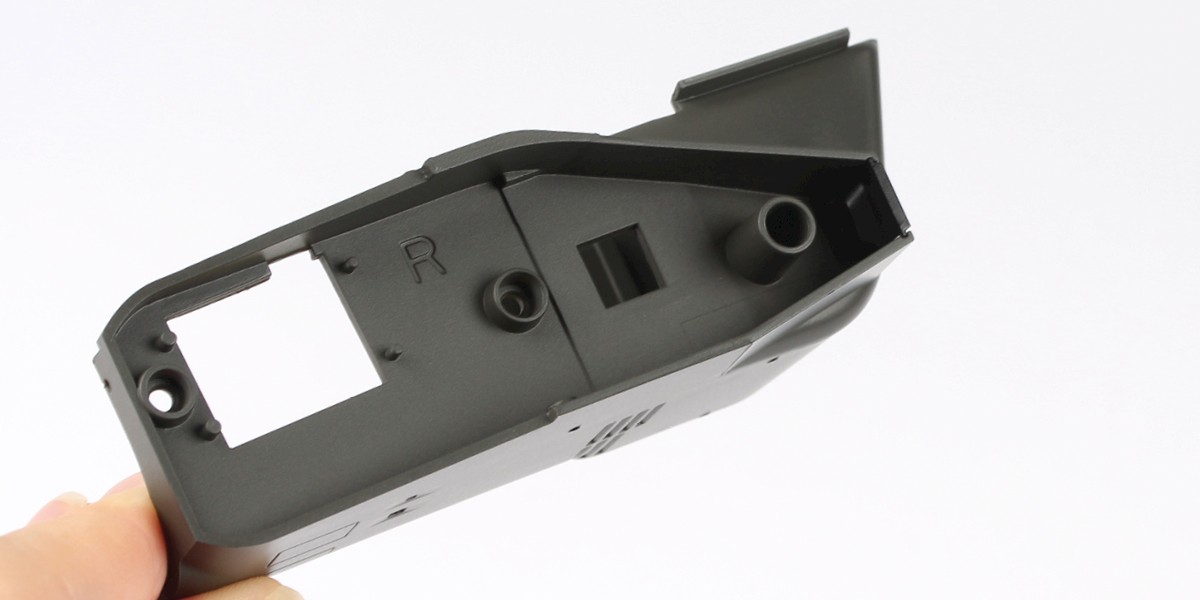

      Presiona 20-C sobre 20-A.

      a
      b

      ETAPA COMPLETA

      Etapa 21-v1: La góndola del motor derecho – parte 1

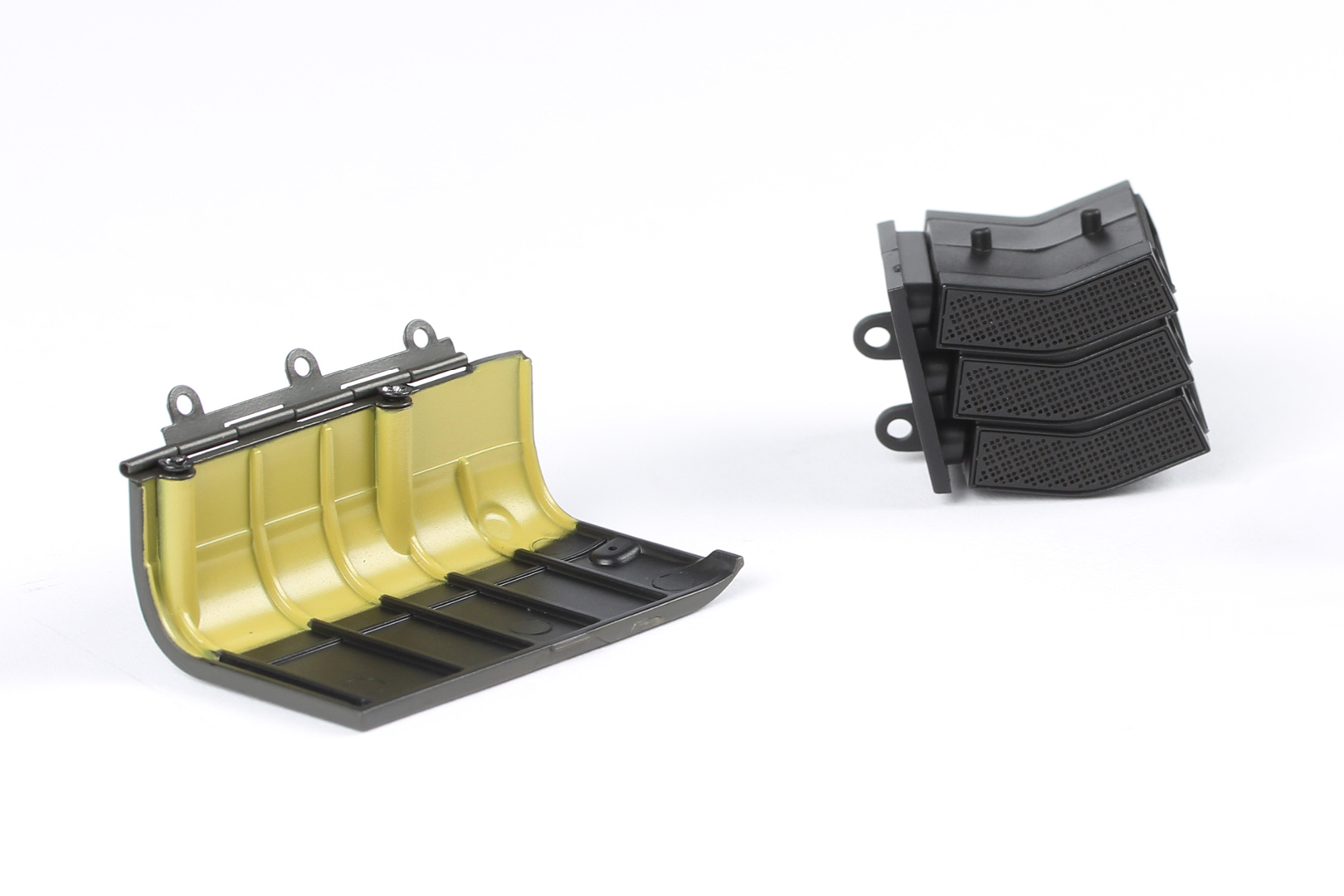

      ETAPA 21 LISTA DE PIEZAS

      21-A21-G21-N
      21-B21-H21-P
      21-C21-J21-Q x6
      21-D21-KKP x5
      21-E21-LLP x6
      21-F x321-M

      Paso 1

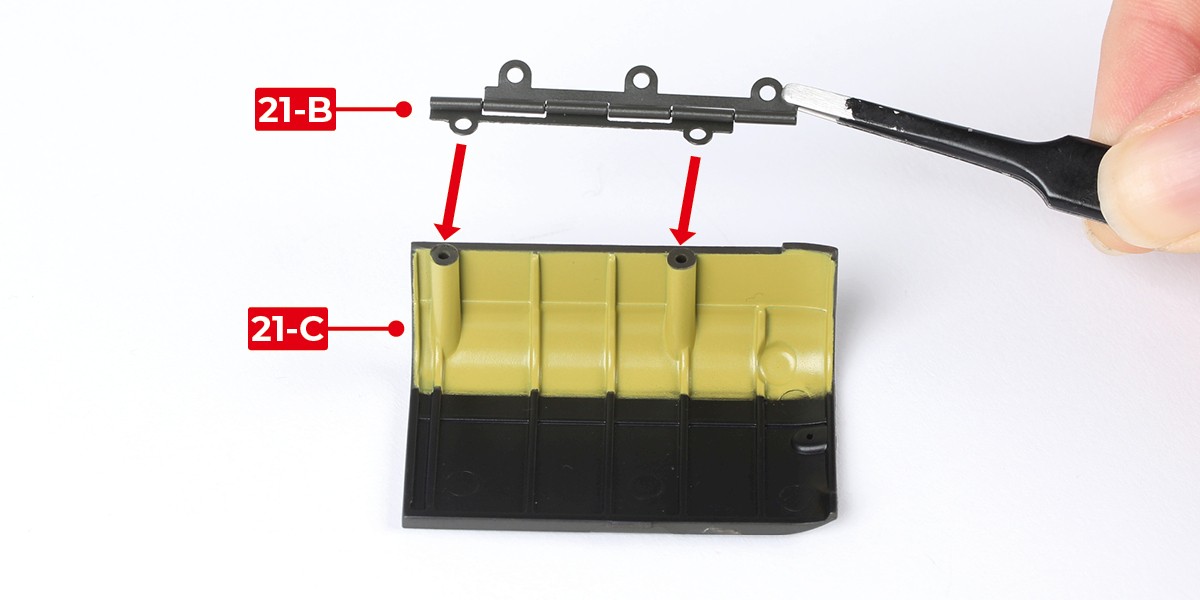

      Coloca 21-B sobre 21-C.

      Atornilla las partes juntas con 2x LP.

      a
      b

      Paso 2

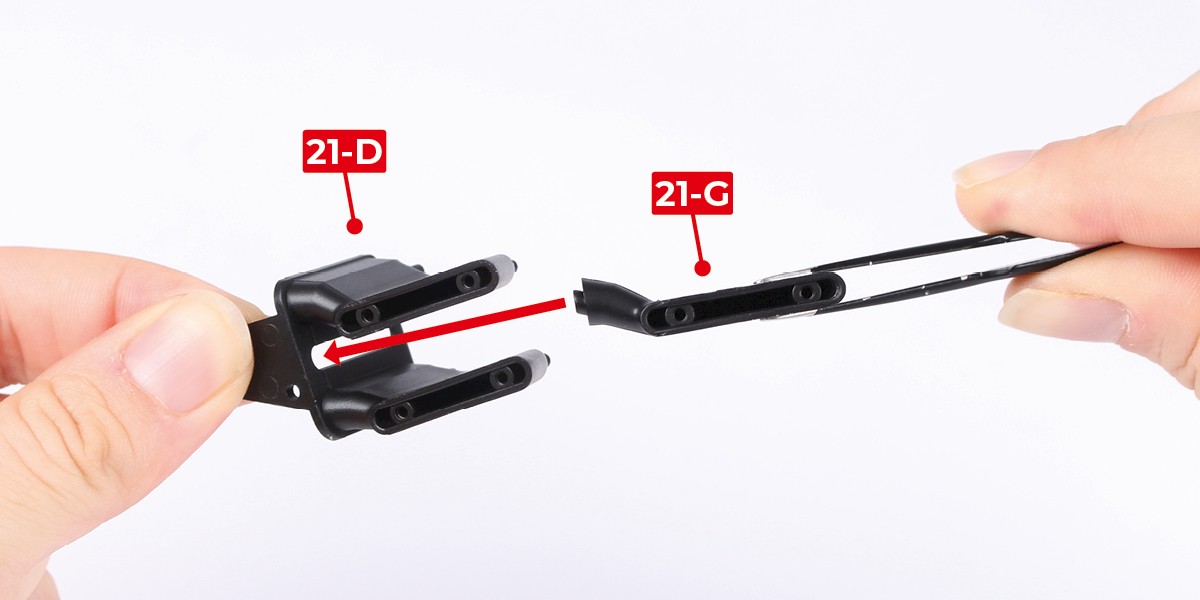

      Pegue 21-G a 21-D.

      a
      b

      Paso 3

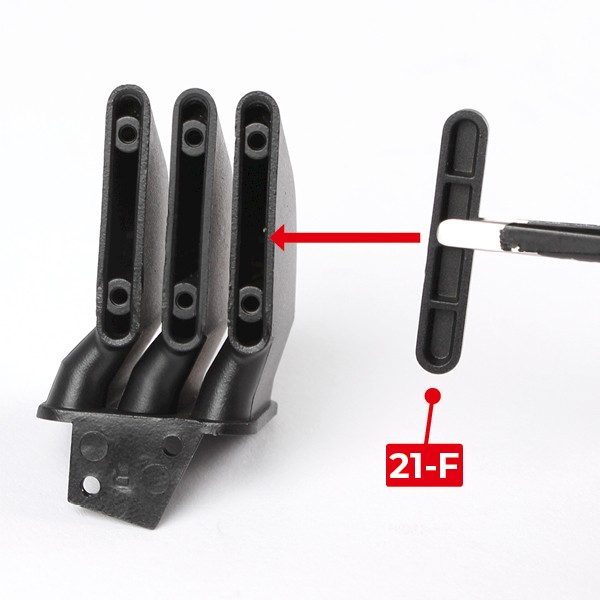

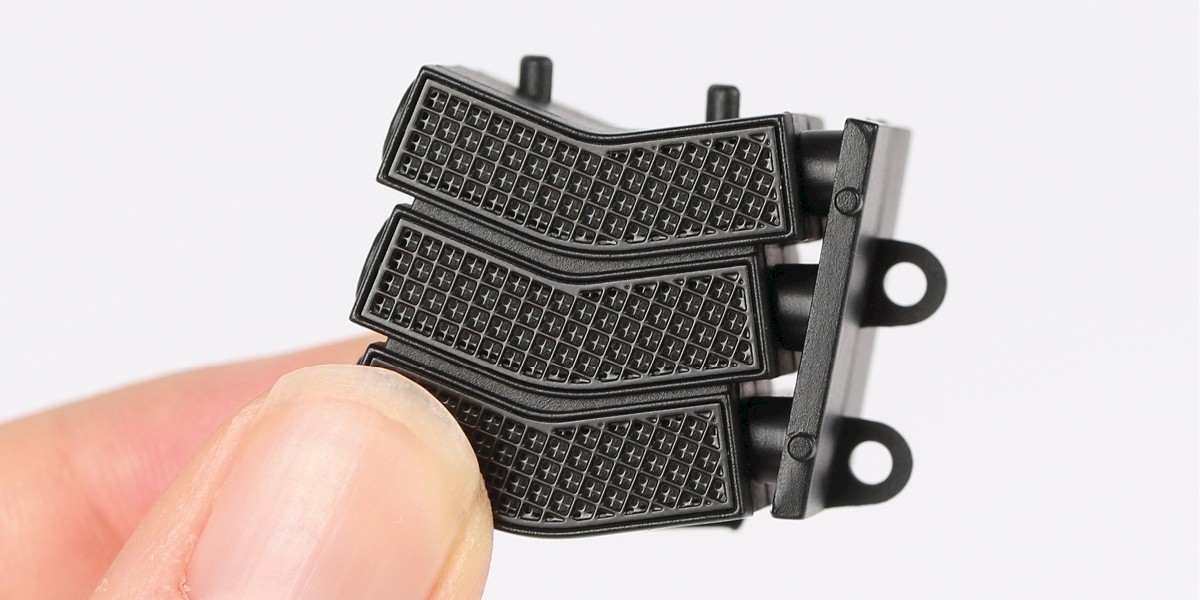

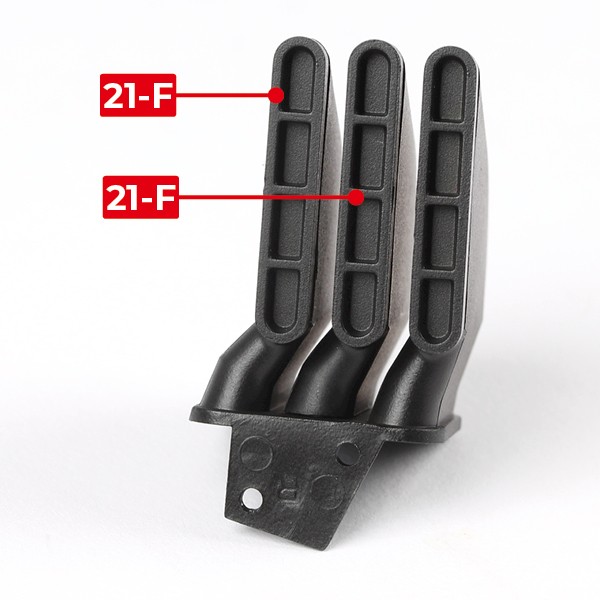

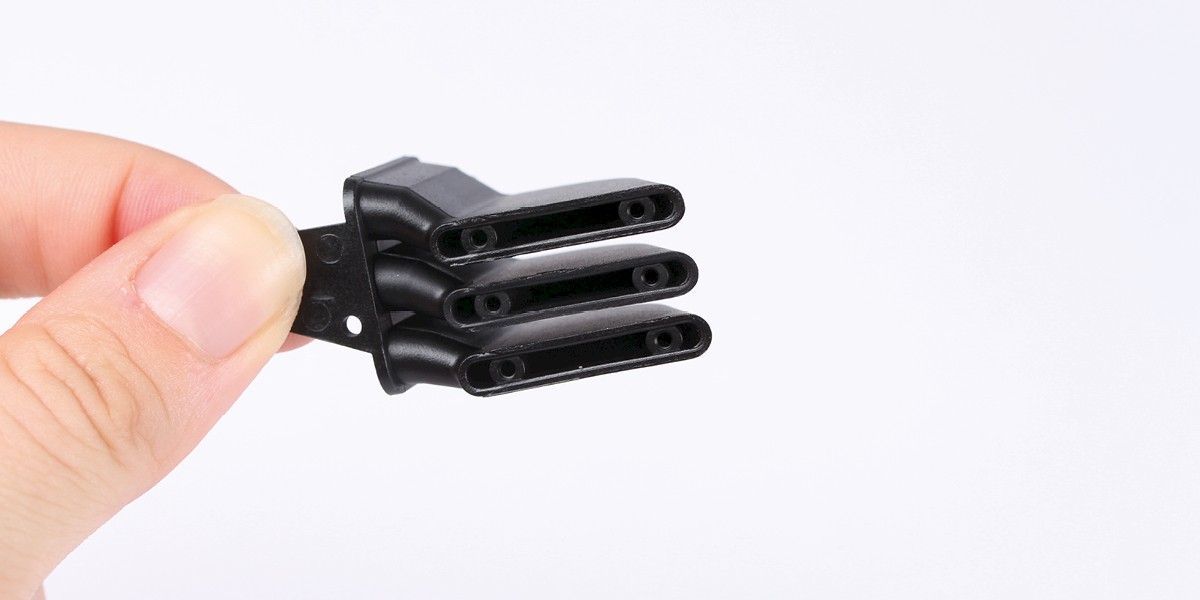

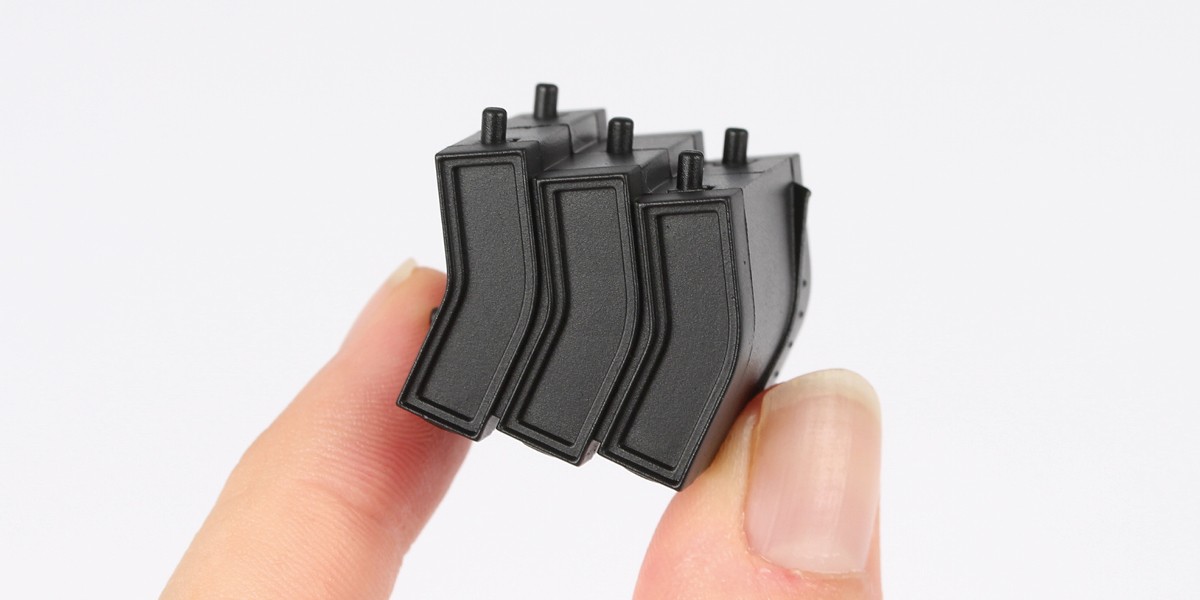

      Presione 21-F en el ensamblaje.

      Repita para ajustar 3x 21-F.

      a
      b

      Paso 4

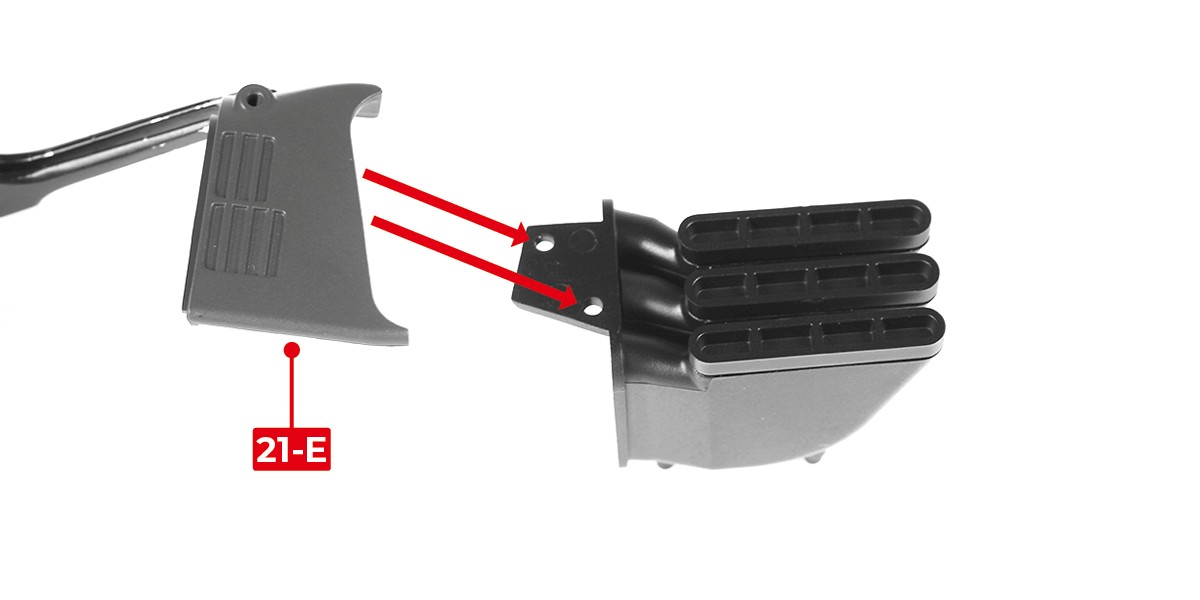

      Presiona 21-E en el ensamblaje.

      a
      b

      ETAPA COMPLETA

      Etapa 21-v2: La góndola derecha del motor – parte 1

      ETAPA 21 LISTA DE PIEZAS

      21-A21-G21-N
      21-B21-H21-P
      21-C21-J21-Q x6
      21-D21-KKP x5
      21-E21-LLP x6
      21-F x321-M

      Paso 1

      Coloca 21-B sobre 21-C.

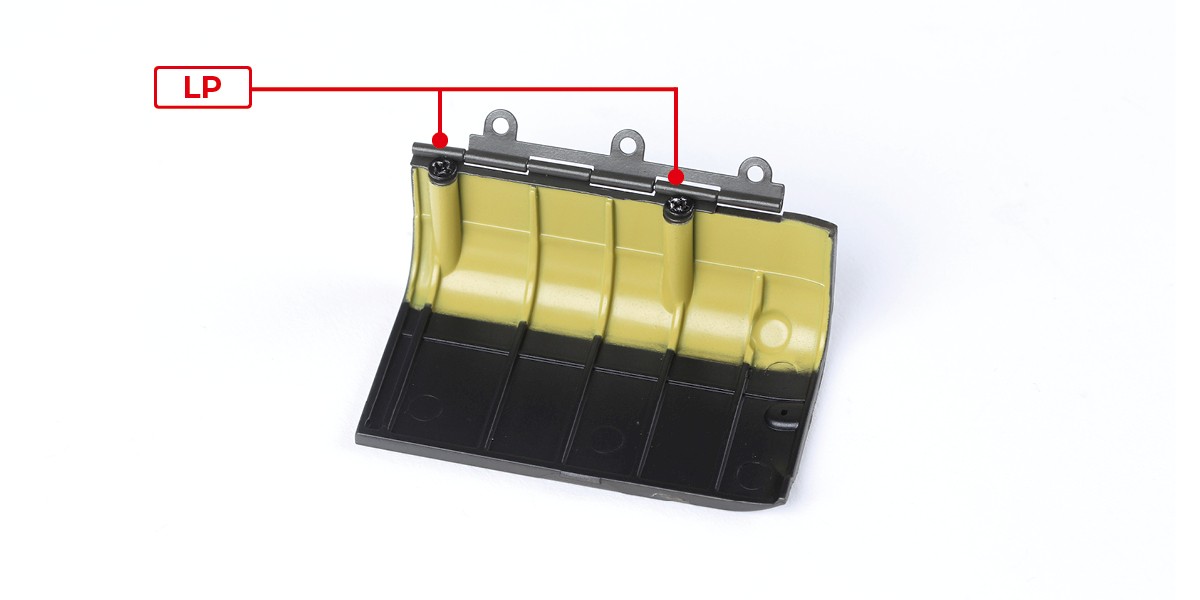

      Atornilla las partes juntas con 2x LP.

      a
      b

      Paso 2

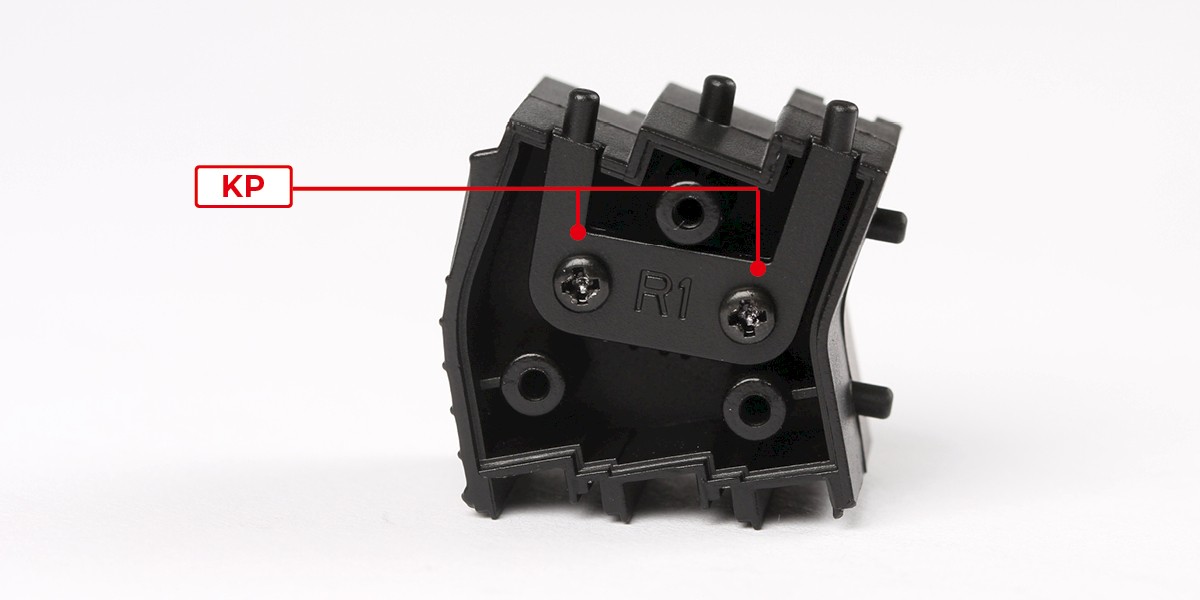

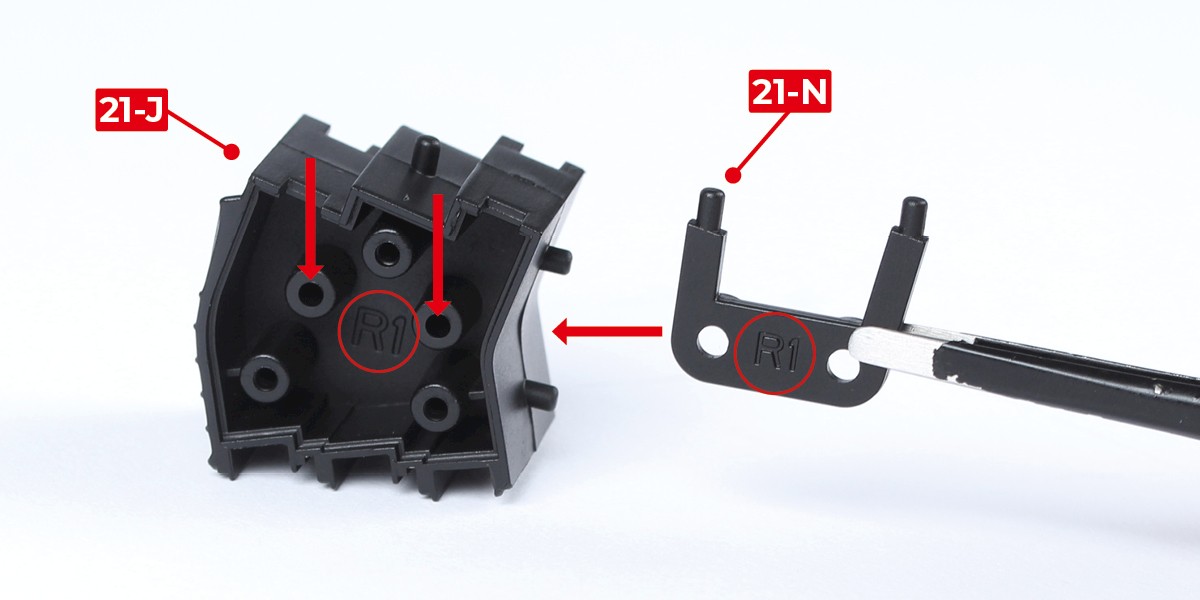

      Presiona 21-N sobre 21-J en el lado marcado 'R1'.

      Atornilla las partes juntas usando 2x KP.

      a
      b

      Paso 3

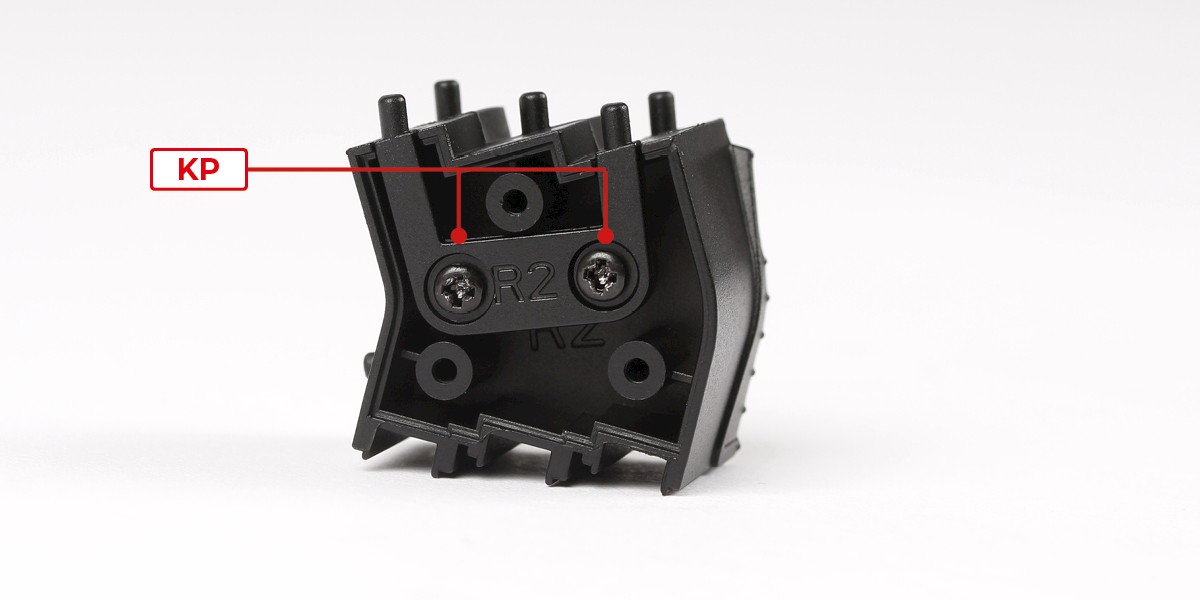

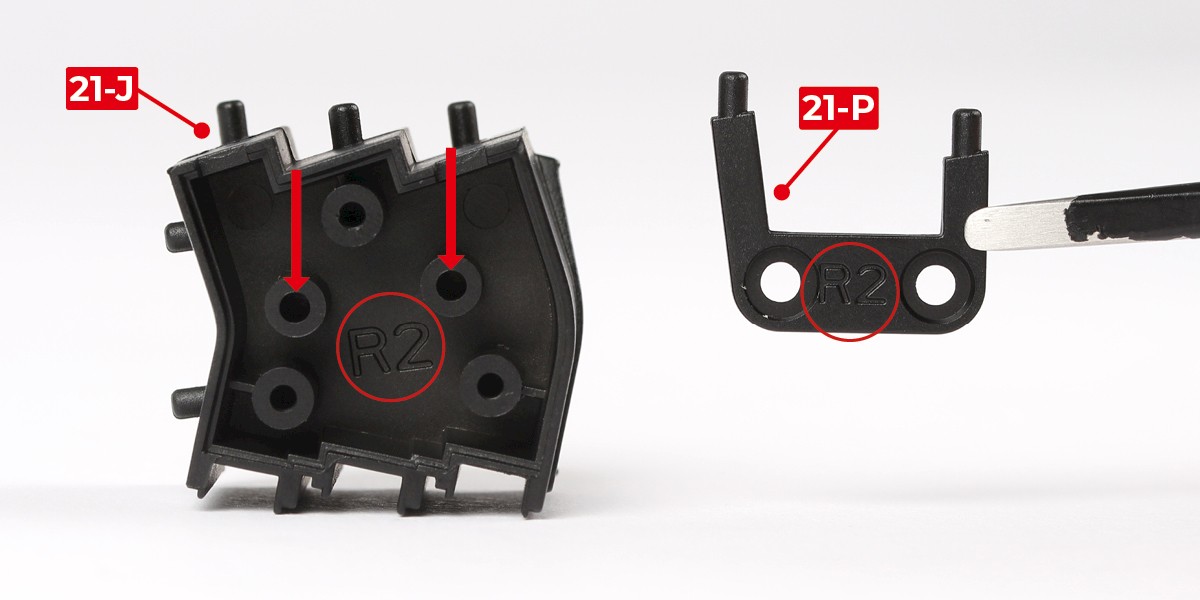

      Presiona 21-P sobre 21-J en el lado marcado 'R2'.

      Atornilla las partes juntas usando 2x KP.

      a
      b

      Paso 4

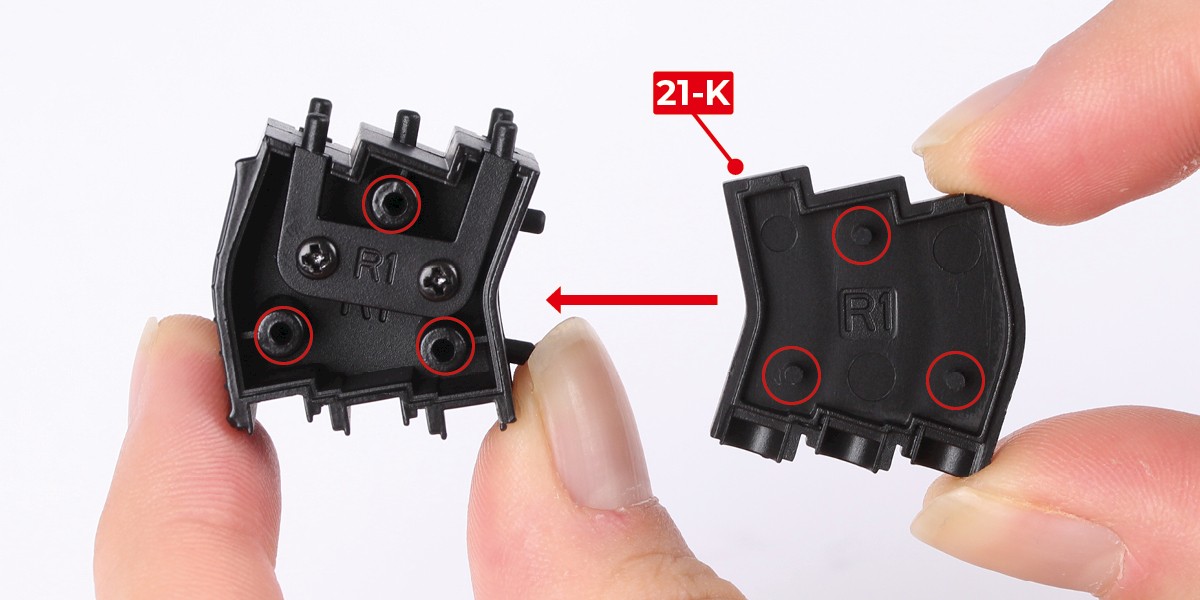

      Presione 21-K (marcado como 'R1') sobre el ensamblaje.

      a
      b

      Paso 5

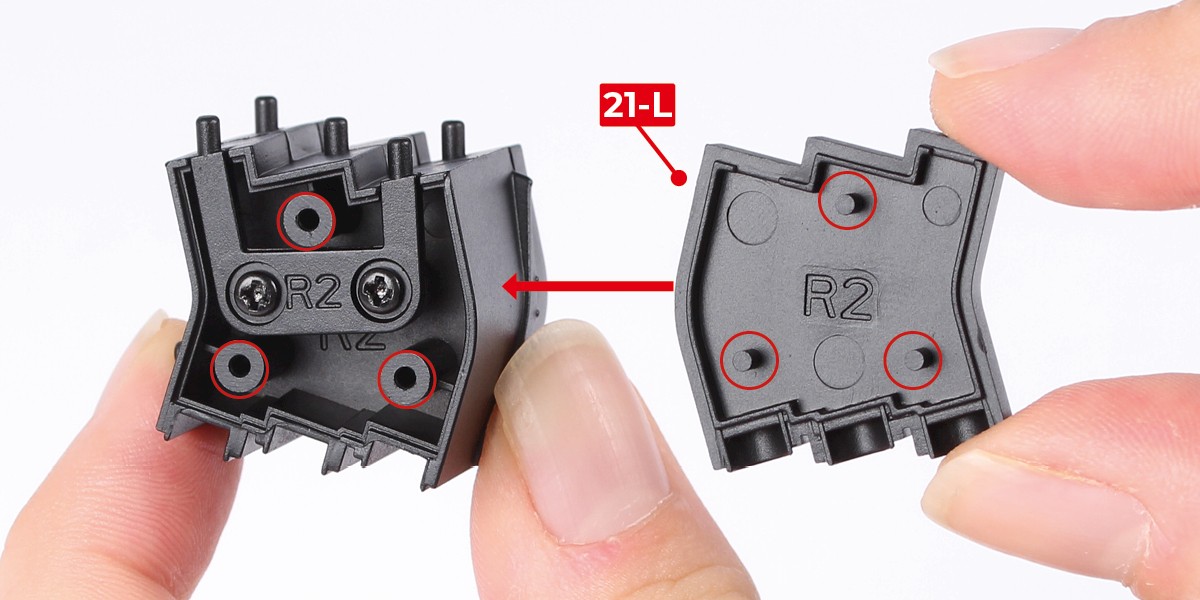

      Presione 21-L (marcado como 'R2') sobre el ensamblaje.

      a
      b

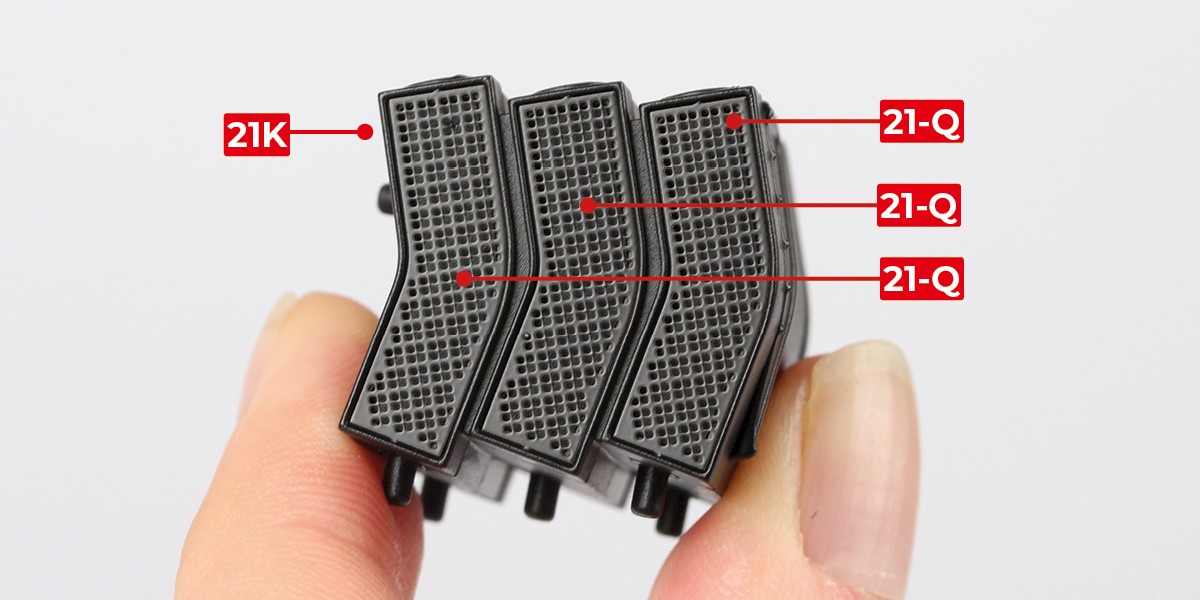

      Paso 6

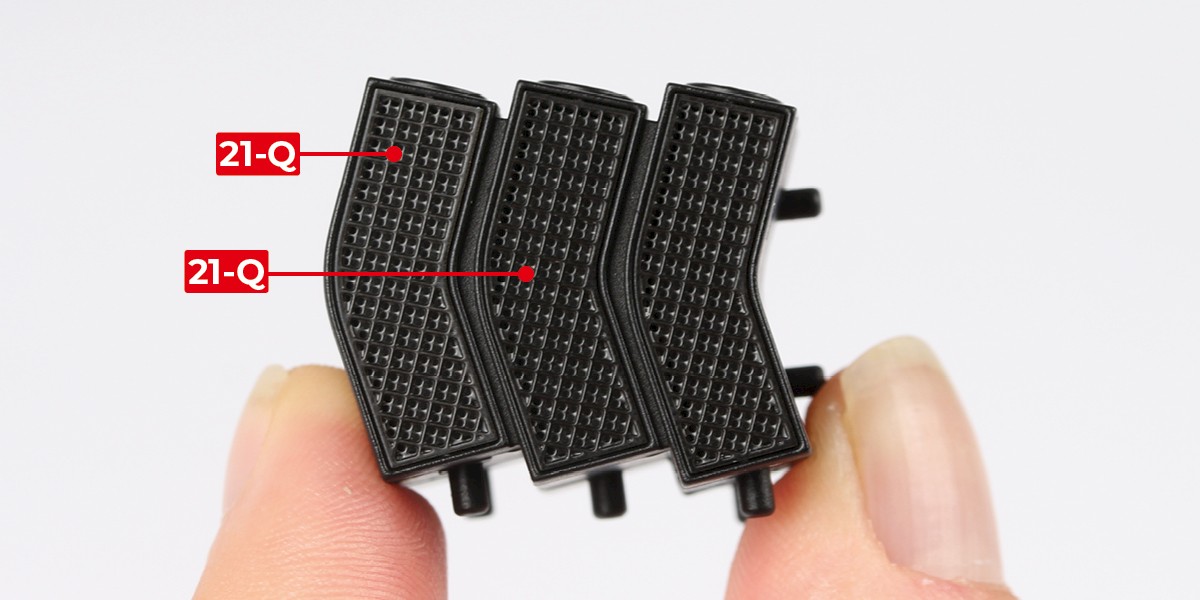

      Alinea 21-Q con el ensamblaje.

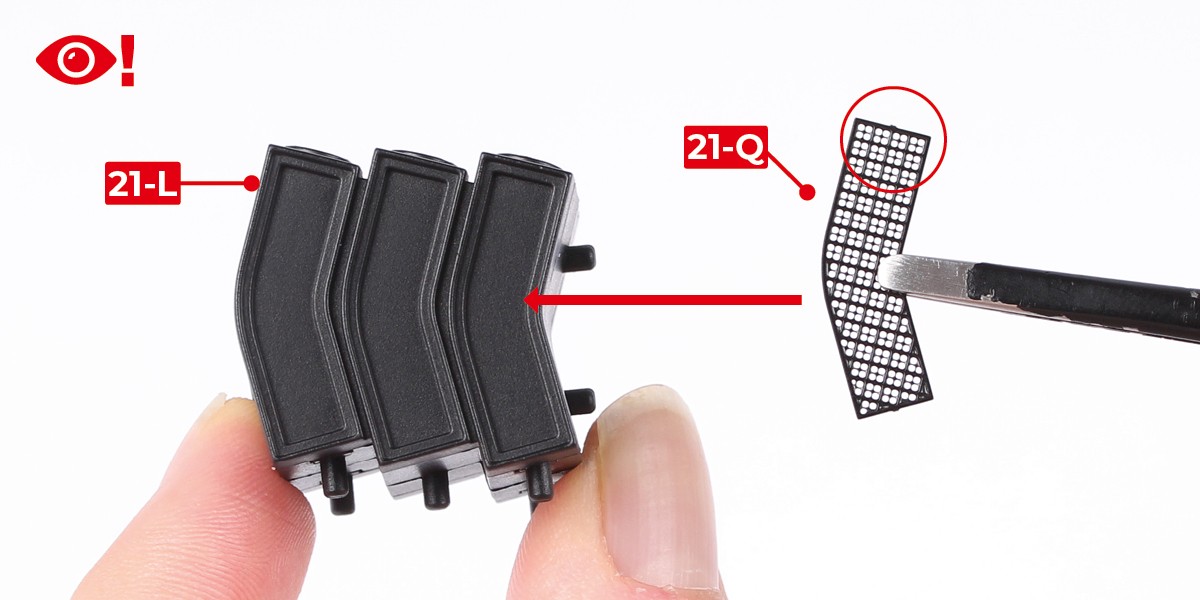

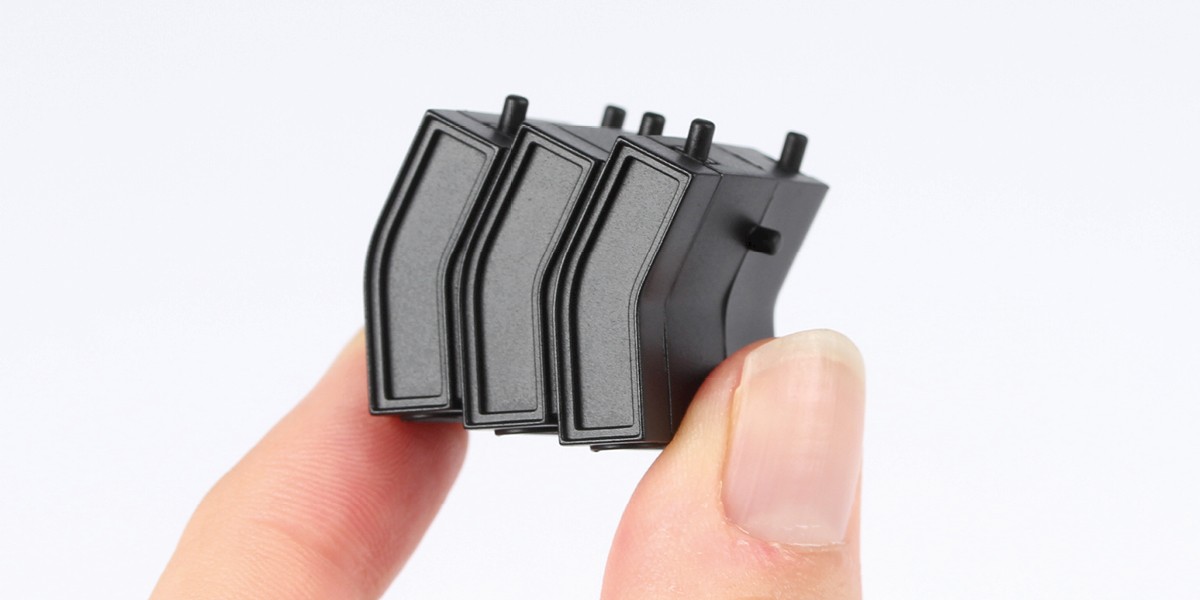

      Presiona 21-Q en el ensamblaje. Repite este proceso para ajustar 3x 21-Q, asegurándote de que las rejillas estén alineadas correctamente.

      a
      b

      Paso 7

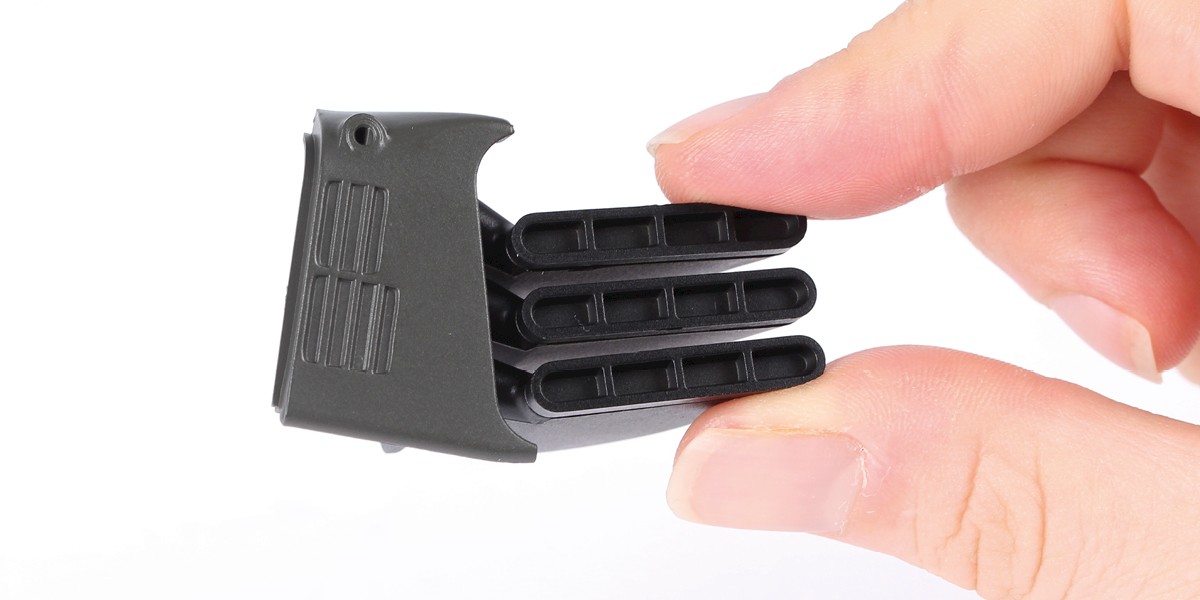

      Repite en el lado opuesto del ensamblaje.

      Asegúrate de que las rejillas estén alineadas de la misma manera.

      a

      Paso 8

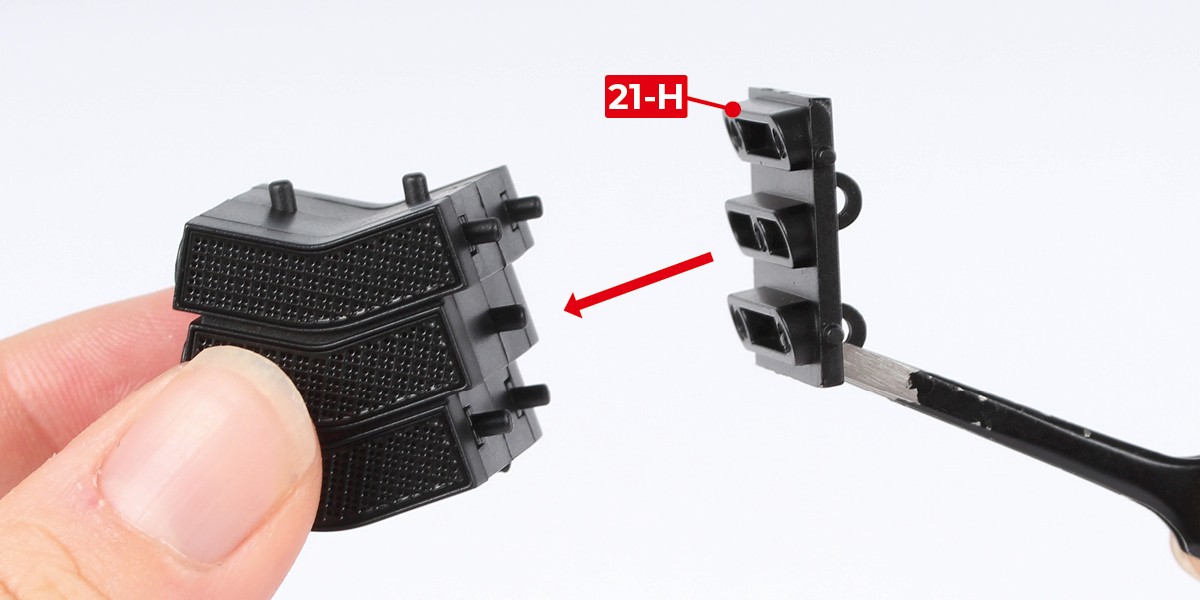

      Presiona 21-H en el ensamblaje.

      a
      b

      ETAPA COMPLETA

      Etapa 22-v1: La góndola del motor derecho – parte 2

      ETAPA 22 LISTA DE PIEZAS

      22-A22-H
      22-B22-J
      22-C22-K
      22-D22-L
      22-ELP x3
      22-F (No utilizar. Se suministrará una pieza de recambio en paquete 8).HP x3
      22-G

      Paso 1

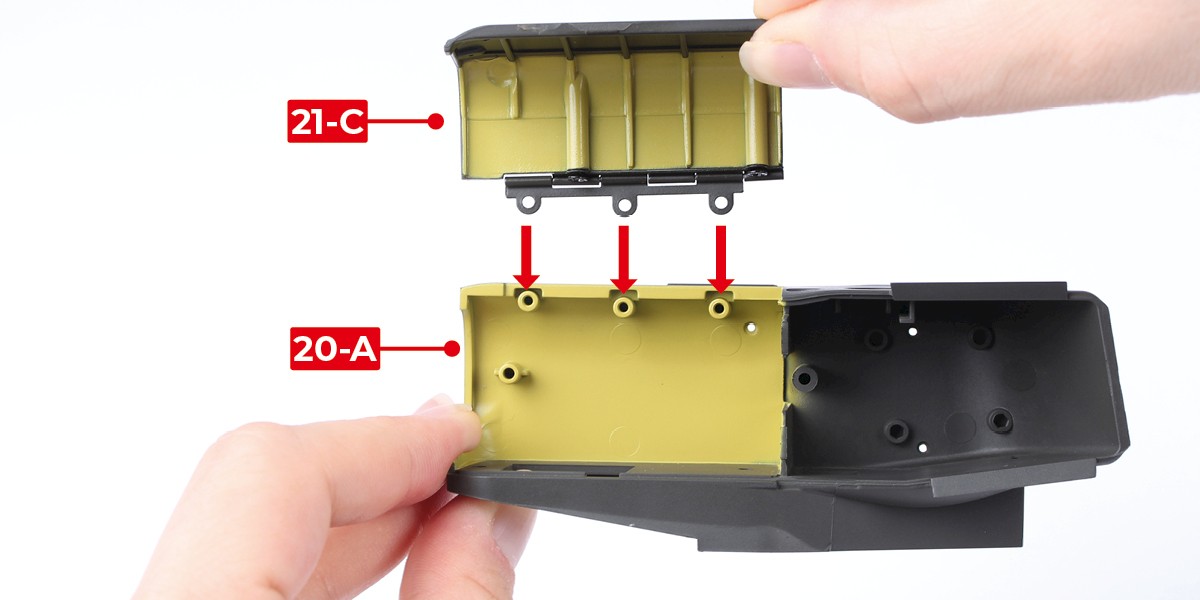

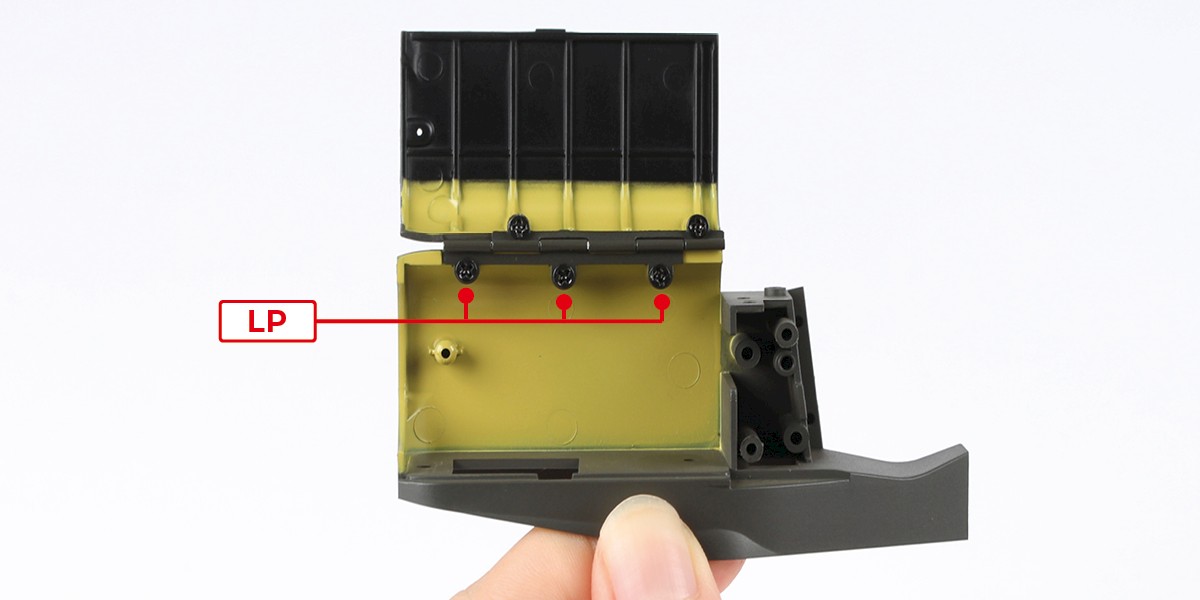

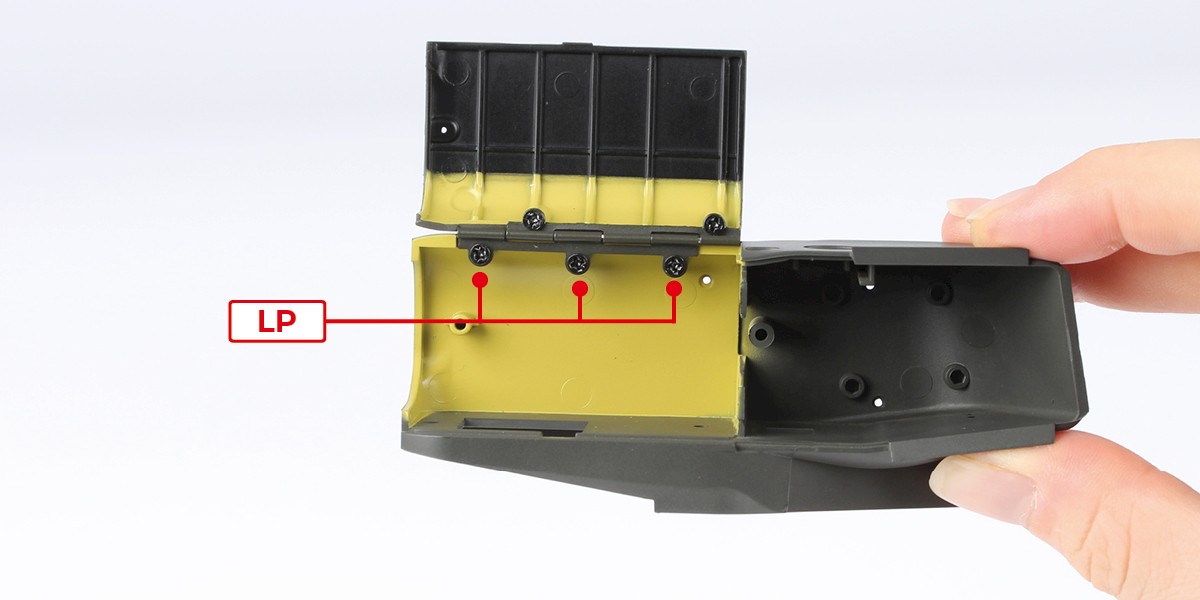

      Coloque 21-C (etapa 21) sobre 20-A (etapa 20).

      Atornille las piezas juntas usando 3x LP (suministrado en la etapa 21).

      a
      b

      Paso 2

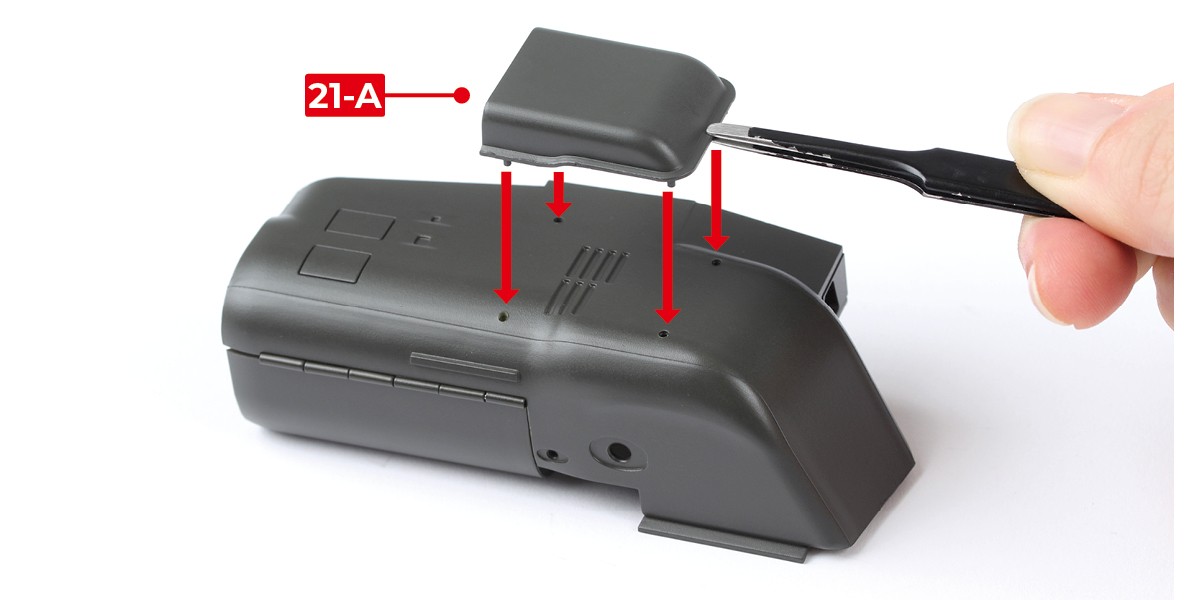

      Presiona 21-A (etapa 21) sobre el ensamblaje.

      a
      b

      Paso 3

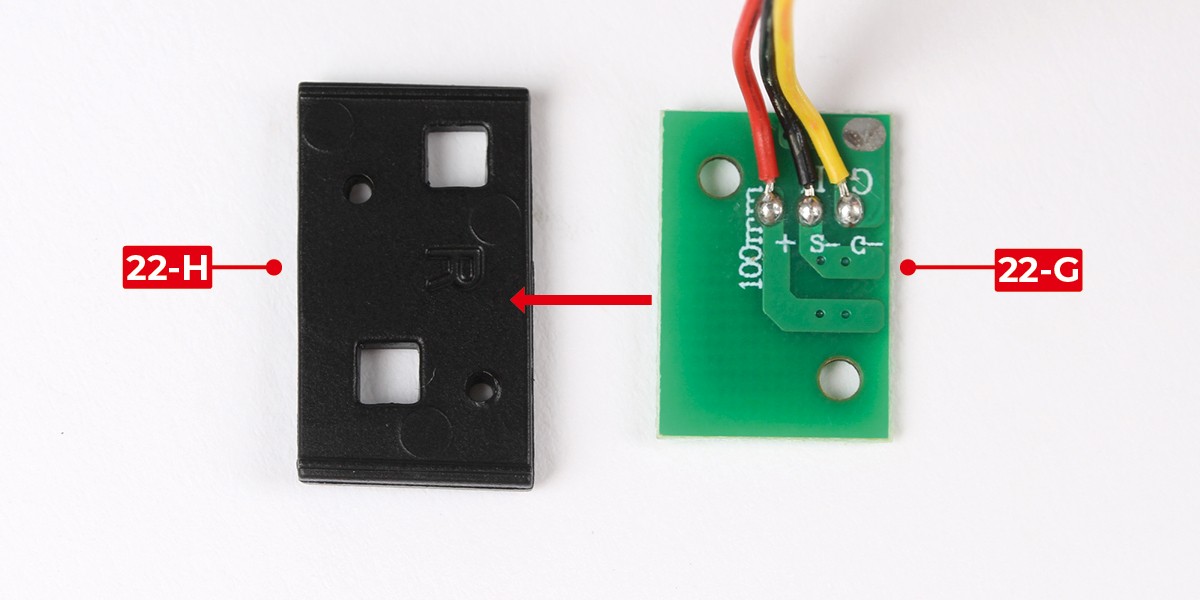

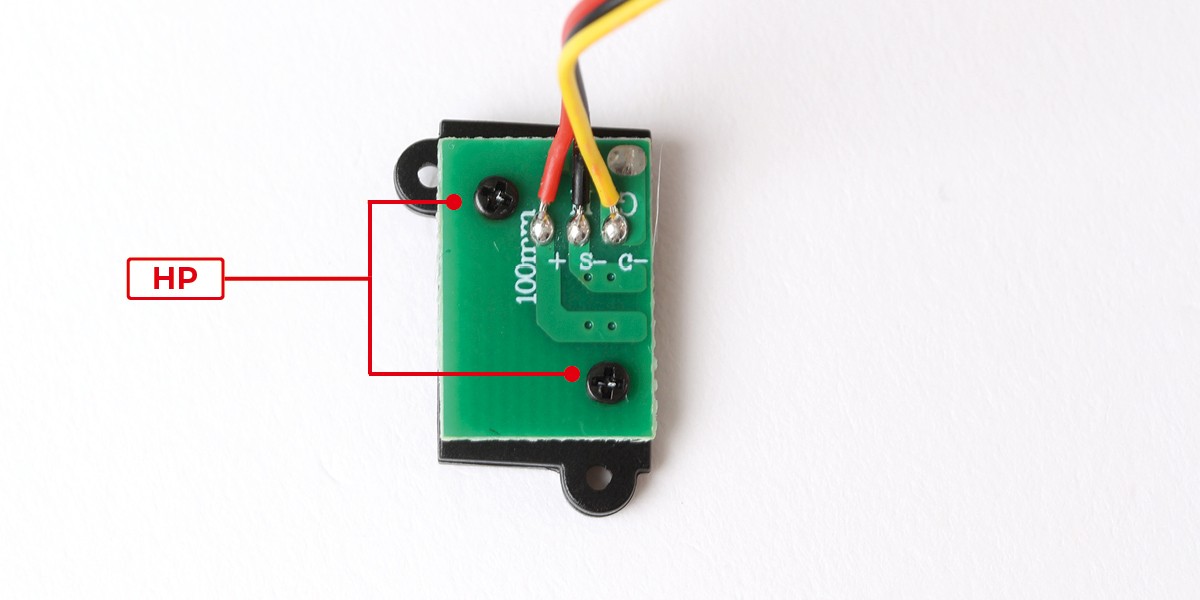

      Coloca 22-G sobre 22-H.

      Atornilla las partes juntas usando 2x HP.

      a
      b

      Paso 4

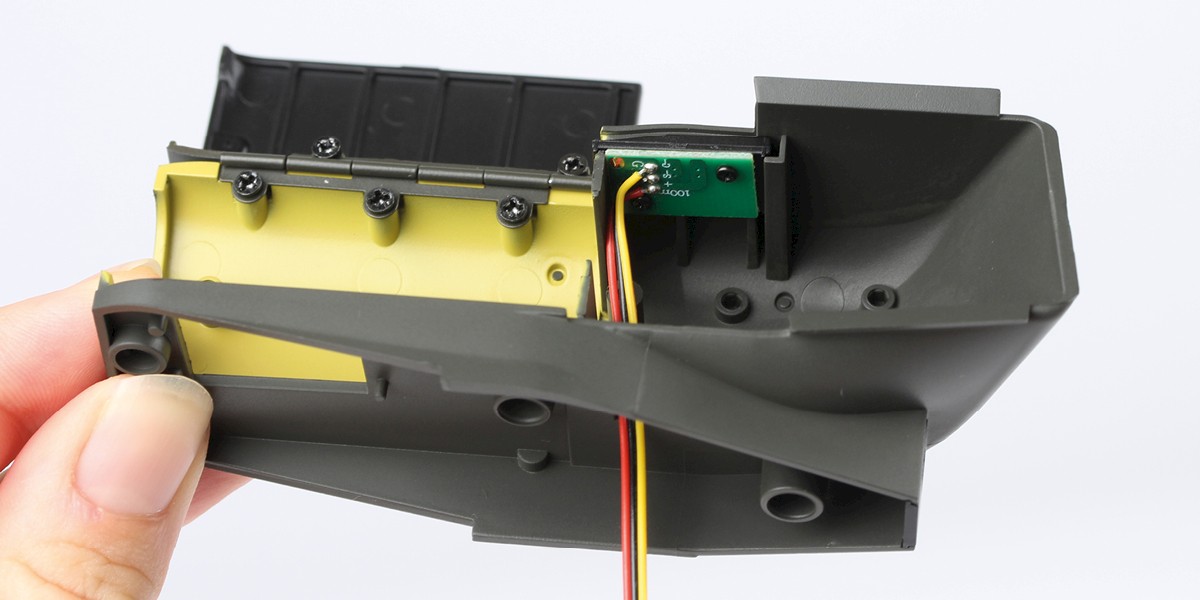

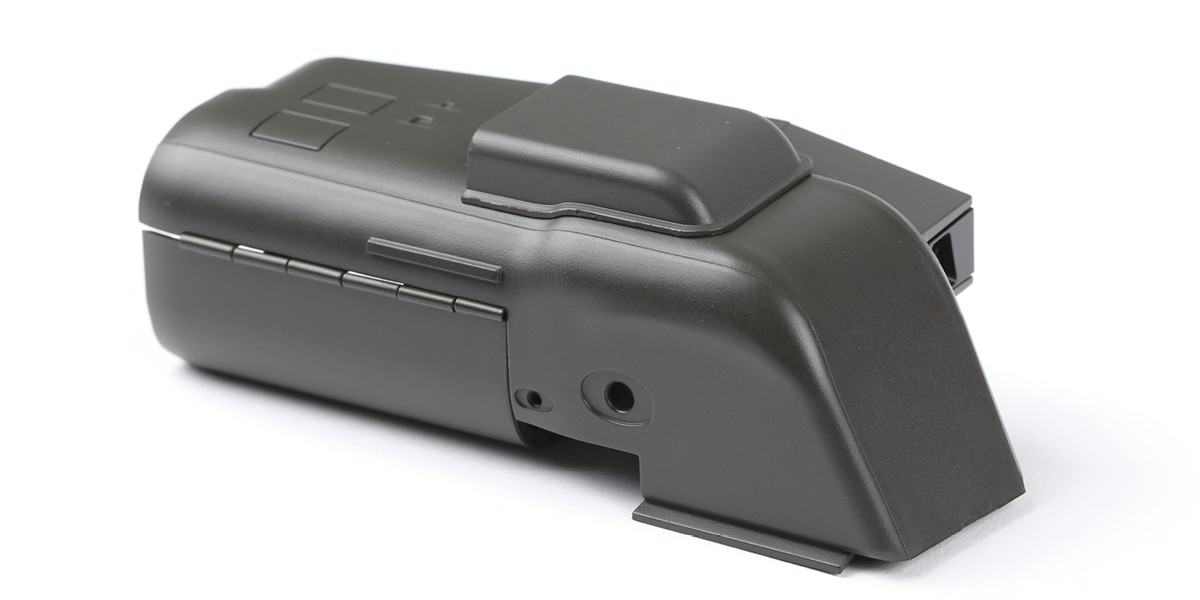

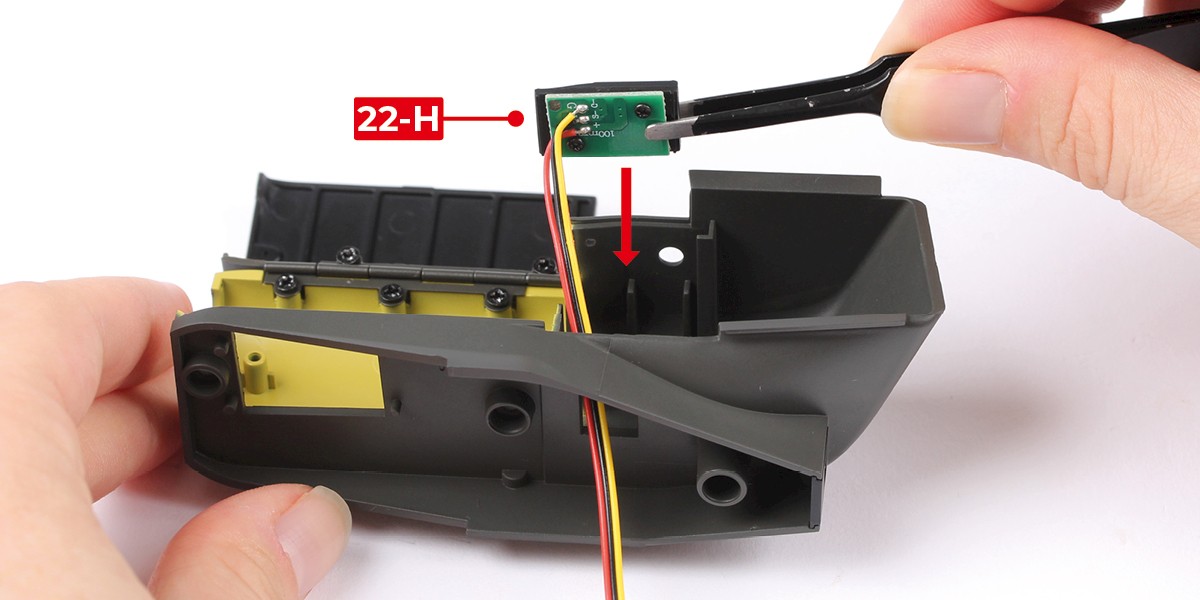

      Pase el cable a través del ensamblaje y luego empuje 22-H en su lugar.

      a
      b

      Paso 5

      Presiona 22-E en el ensamblaje.

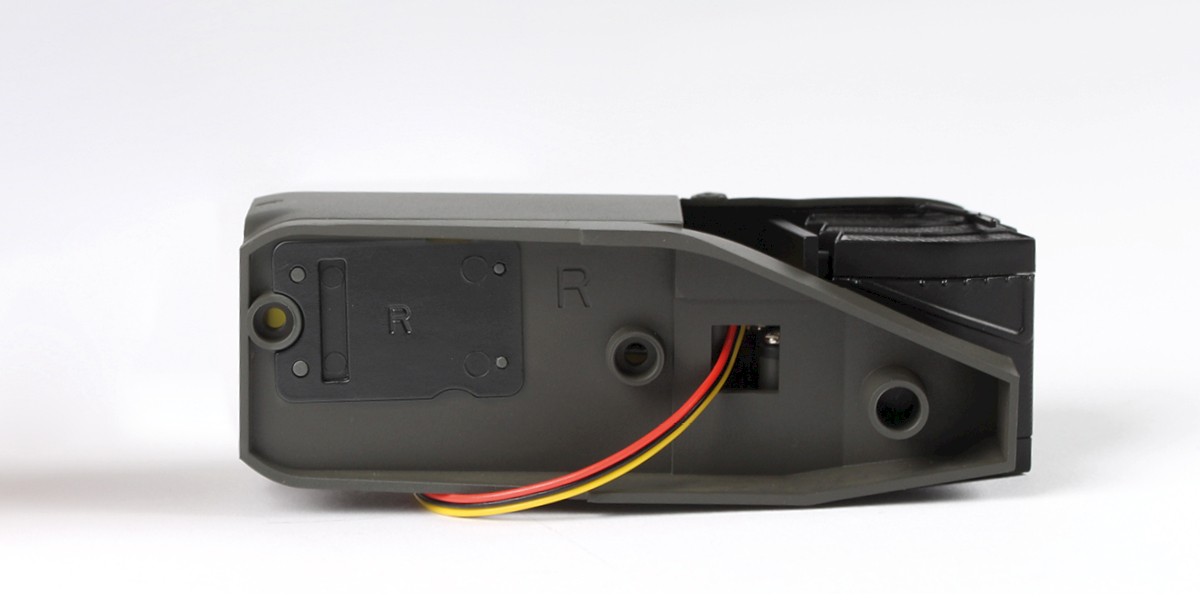

      La luz de navegación en el agujero adyacente se fijará en un paquete posterior.

      a

      Paso 6

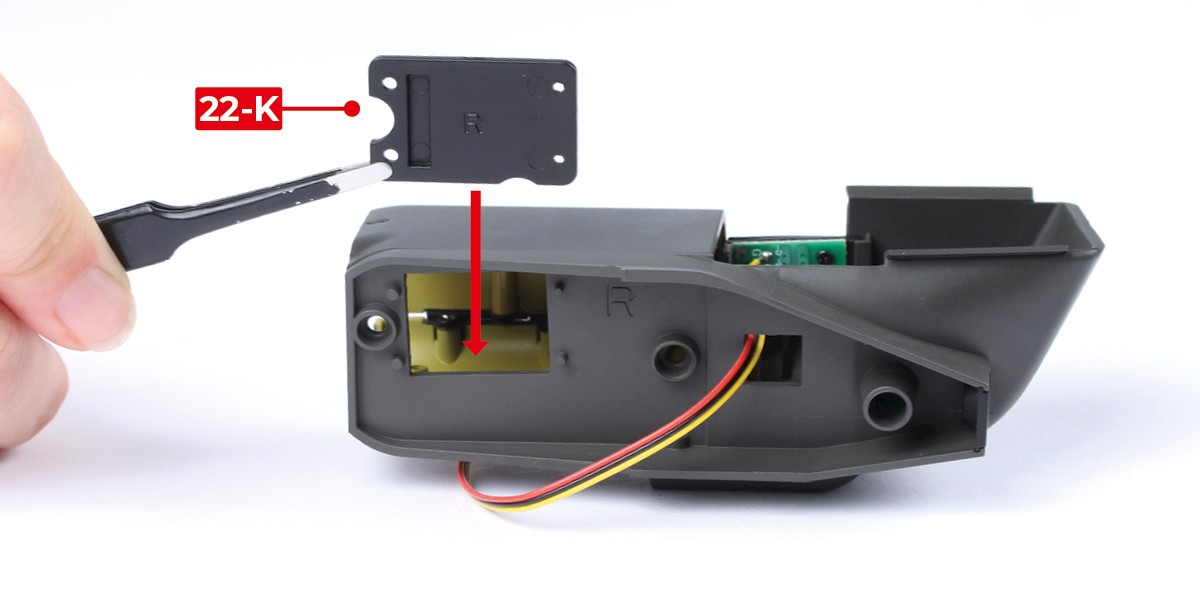

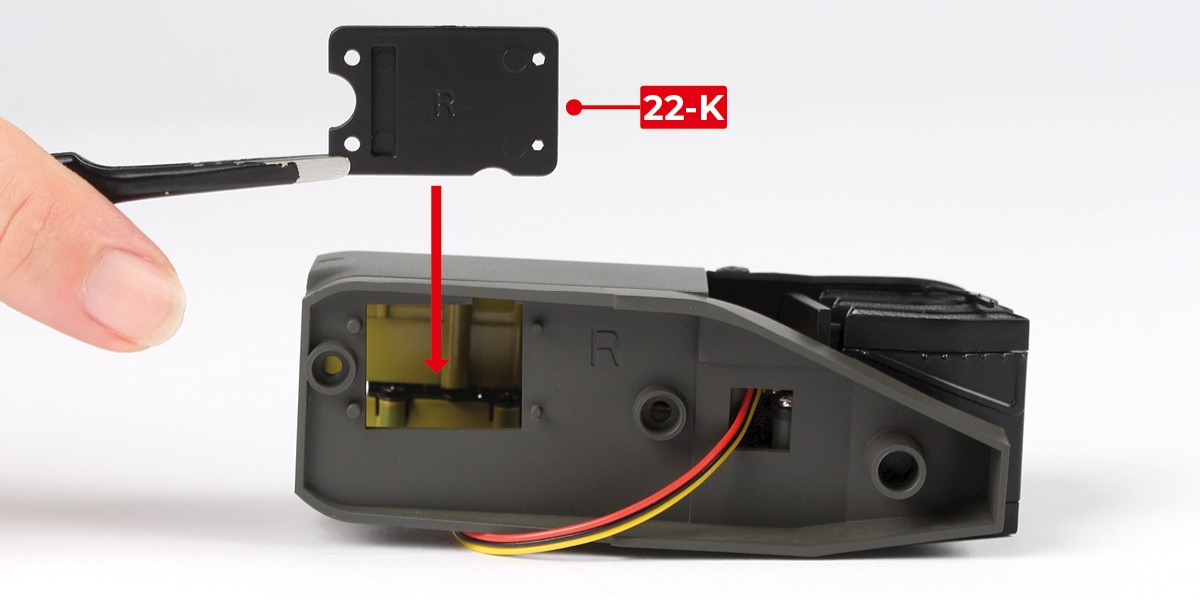

      Presiona 22-K en el ensamblaje.

      a
      b

      Paso 7

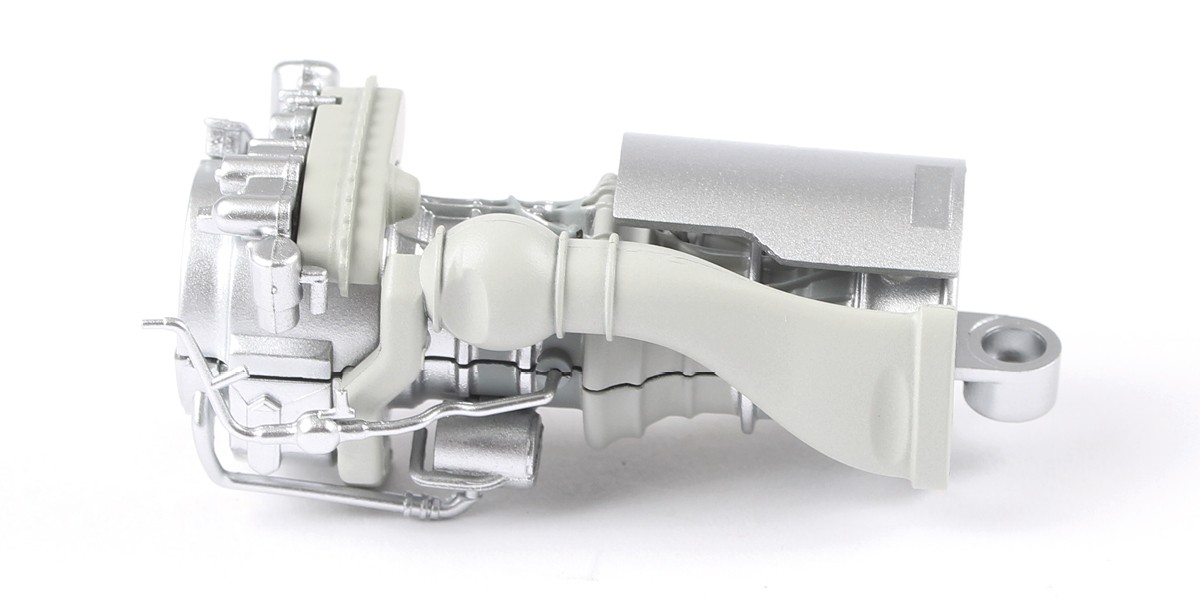

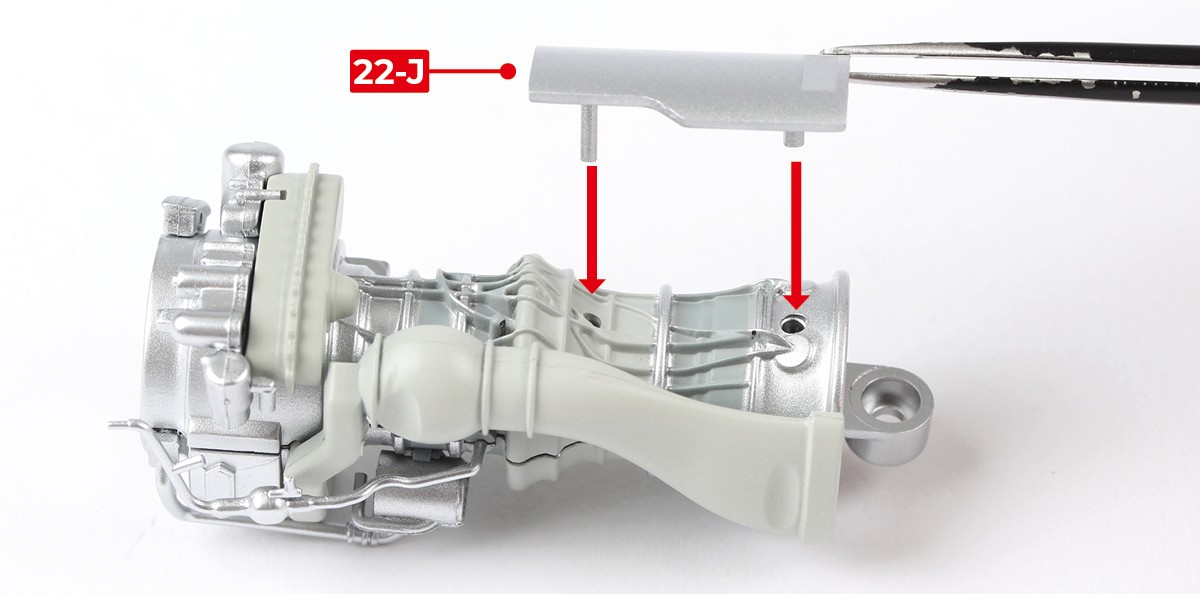

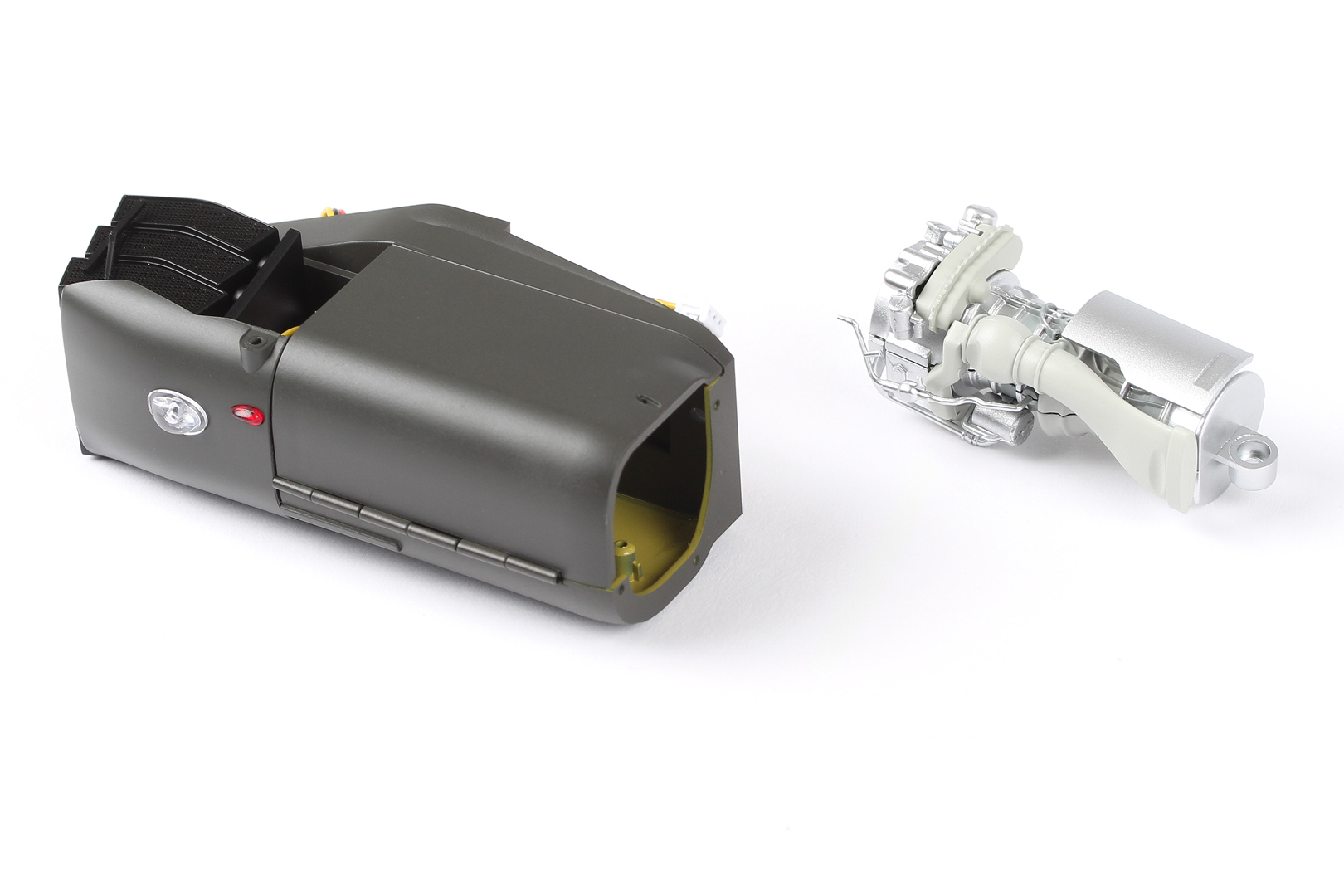

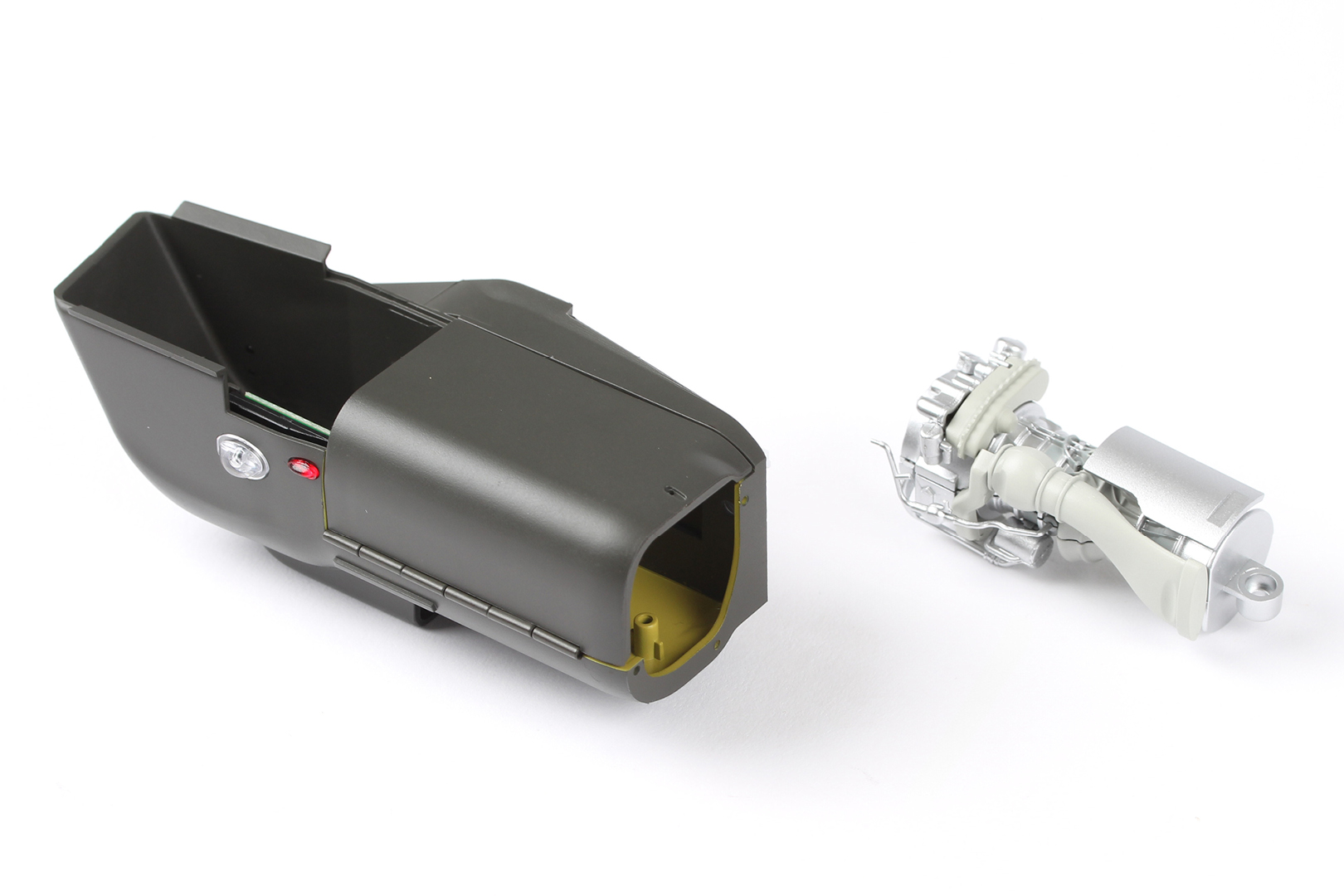

      Presiona 22-J en el ensamblaje del motor (etapa 19).

      a
      b

      ETAPA COMPLETA

      Etapa 22-v2: La góndola del motor derecho – parte 2

      ETAPA 22 LISTA DE PIEZAS

      22-A22-H
      22-B22-J
      22-C22-K
      22-D22-L
      22-ELP x3
      22-F (No utilizar. Se suministrará una pieza de recambio en paquete 8).HP x3
      22-G

      Paso 1

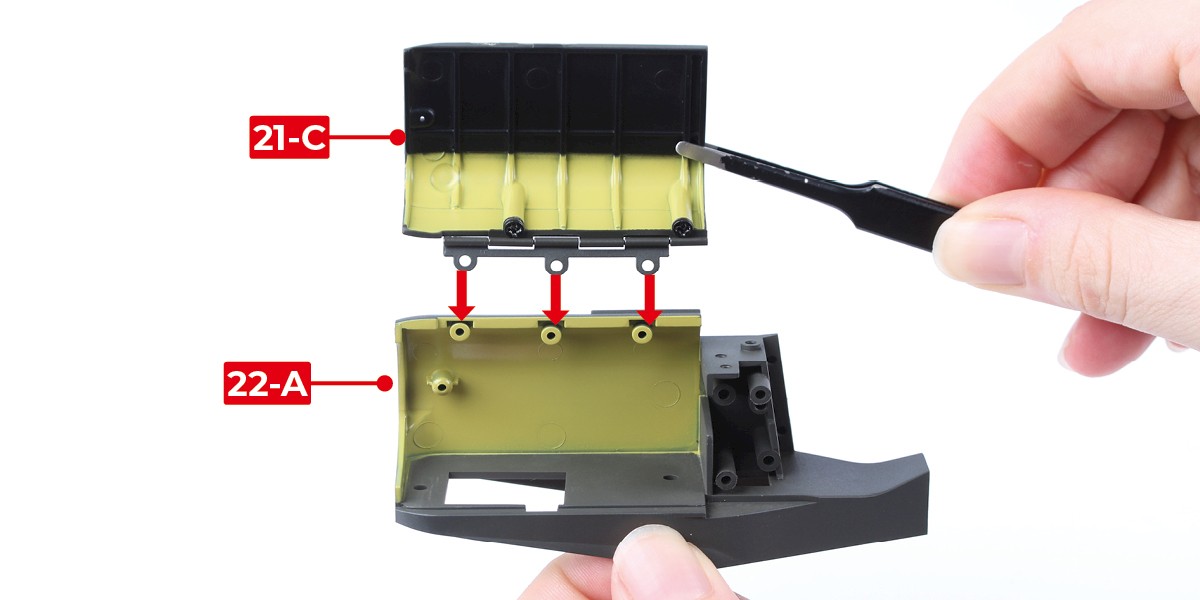

      Coloque 21-C (etapa 21) sobre 22-A.

      Atornille las piezas juntas usando 3x LP (suministrado en la etapa 21).

      a
      b

      Paso 2

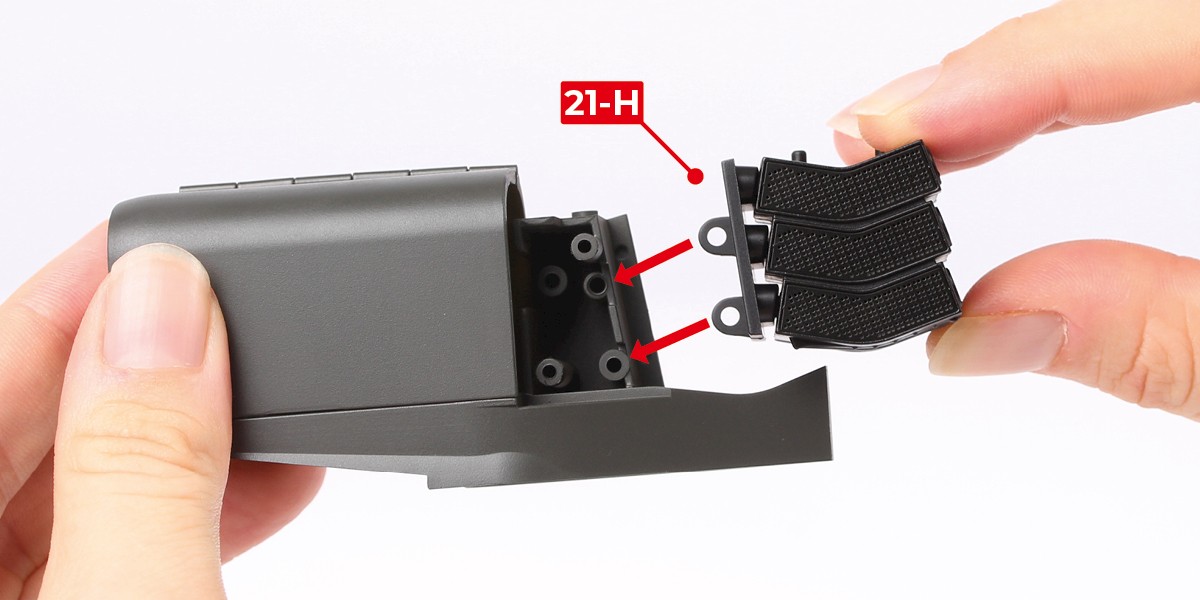

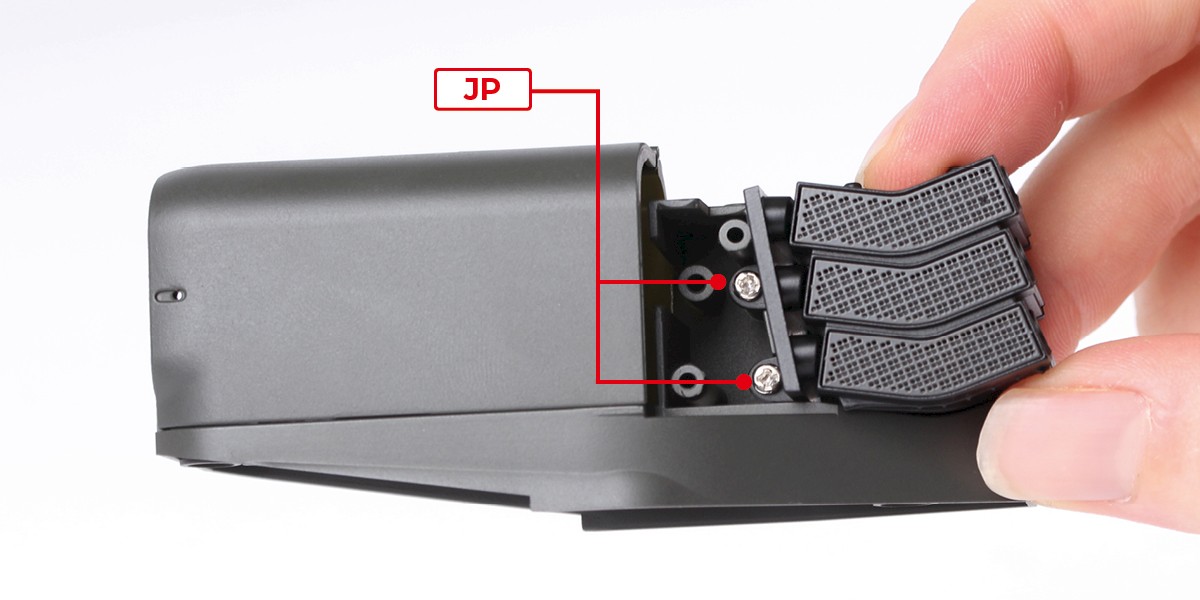

      Presione la 21-H (etapa 21) sobre el ensamblaje.

      Atornille las piezas juntas con 2x JP (suministrado con la etapa 20).

      a
      b

      Paso 3

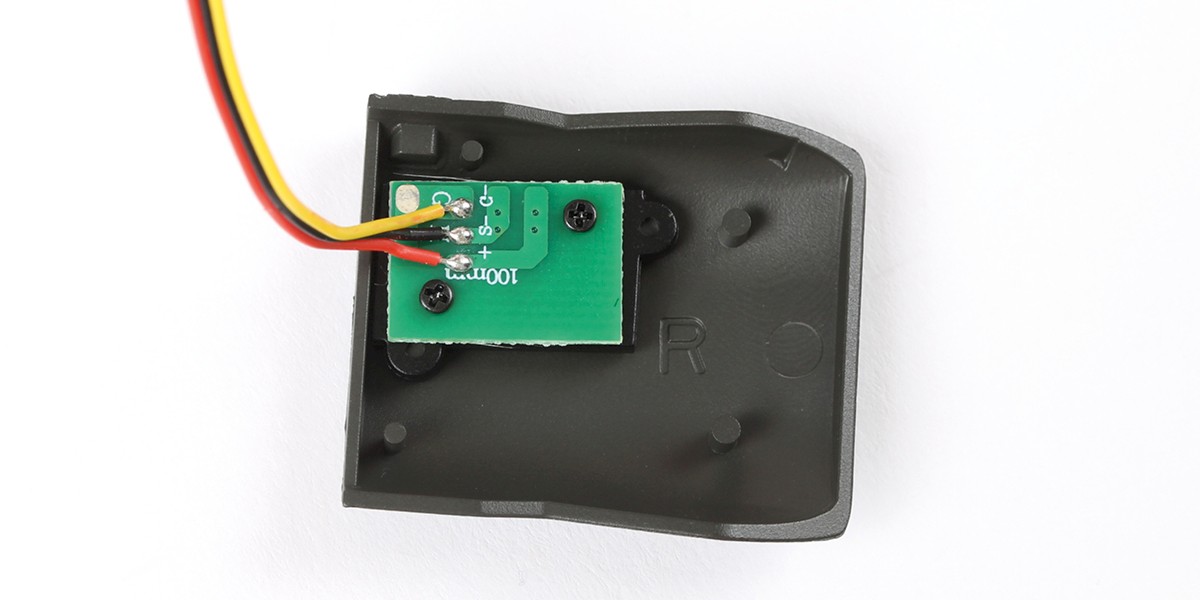

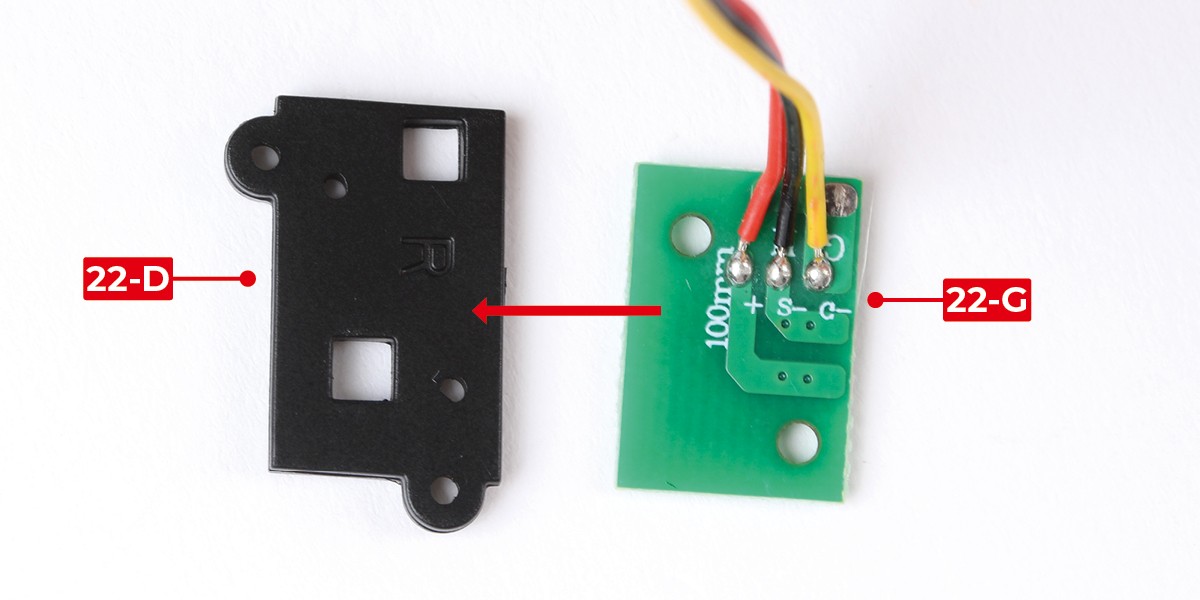

      Coloca 22-G sobre 22-D.

      Atornilla las partes utilizando 2x HP.

      a
      b

      Paso 4

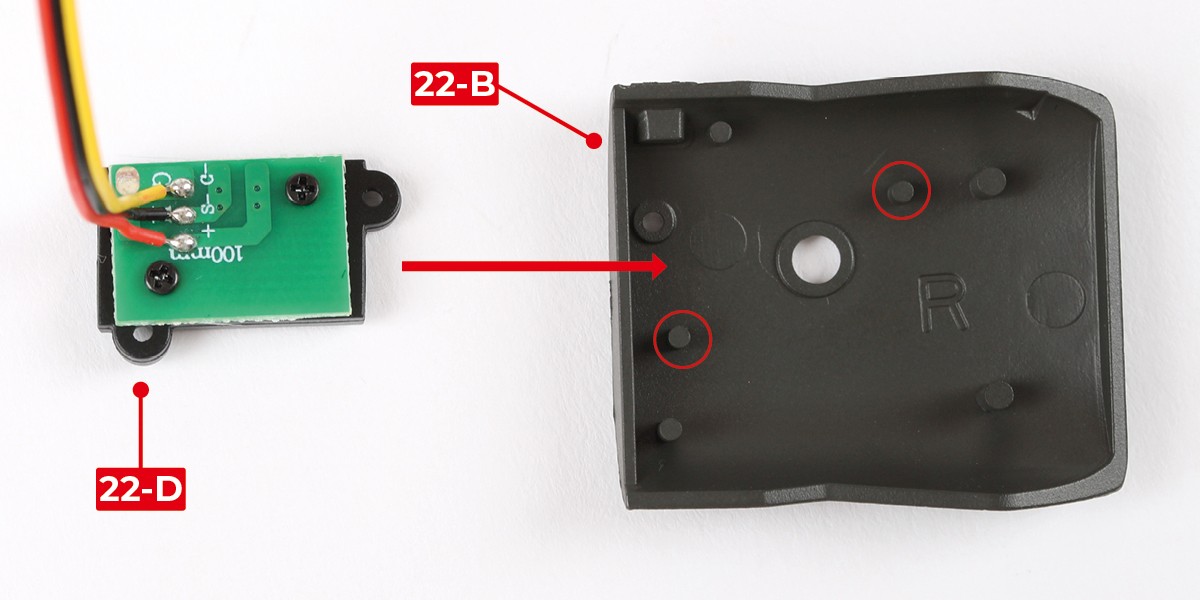

      Presiona 22-D sobre 22-B.

      a
      b

      Paso 5

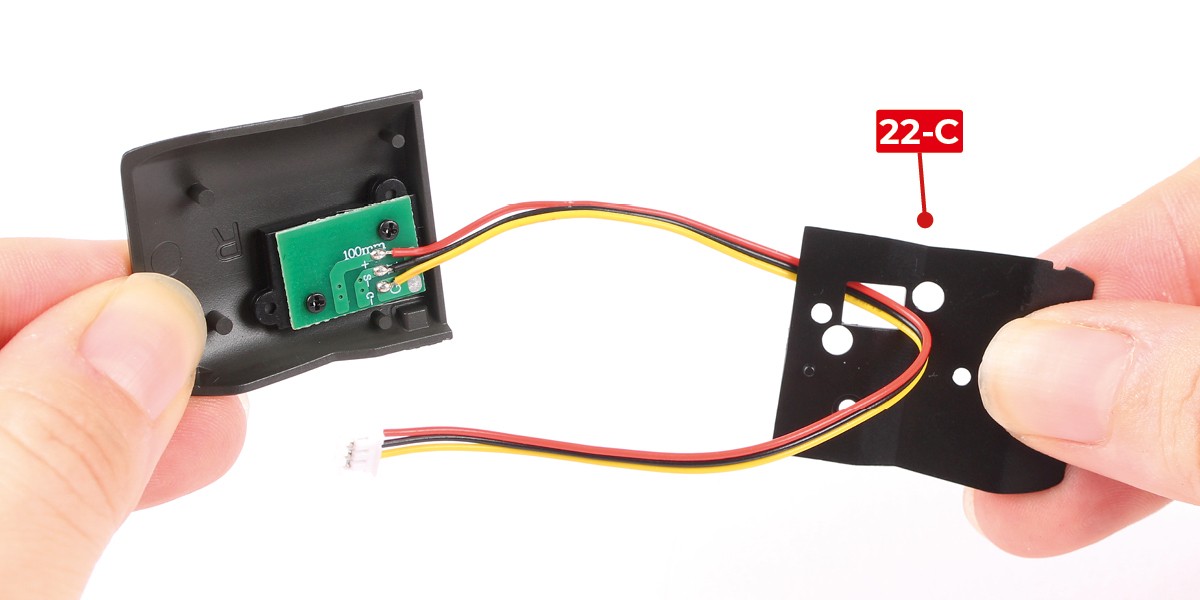

      Pase el extremo del cable por el 22-C como se muestra.

      a

      Paso 6

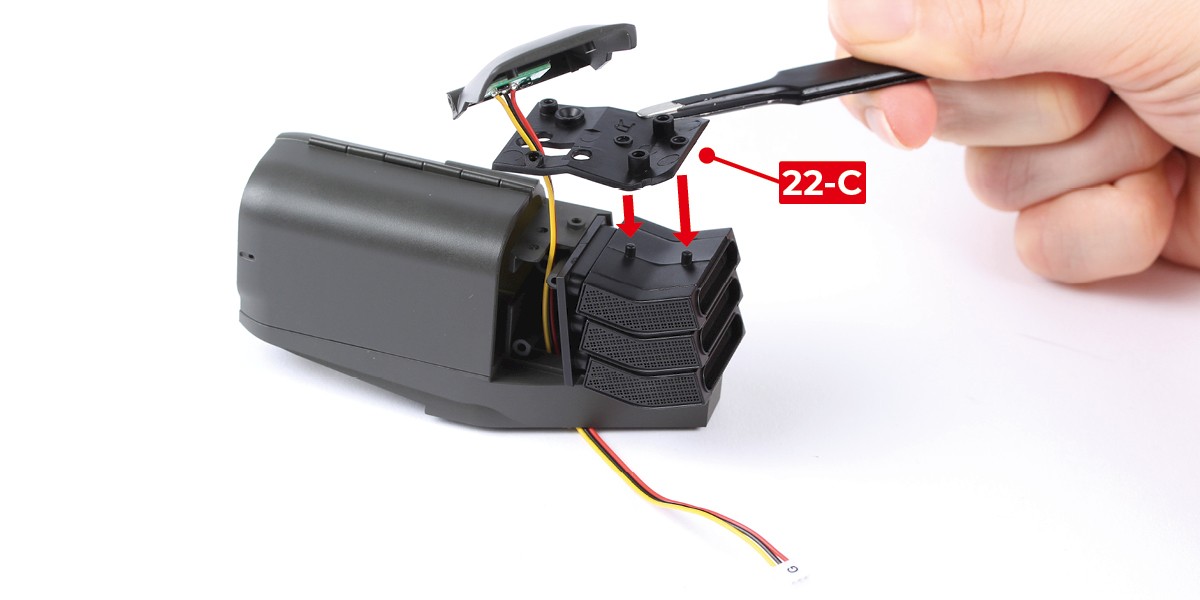

      Pase el extremo del cable a través del ensamblaje y luego presione 22-C en su lugar.

      a
      b

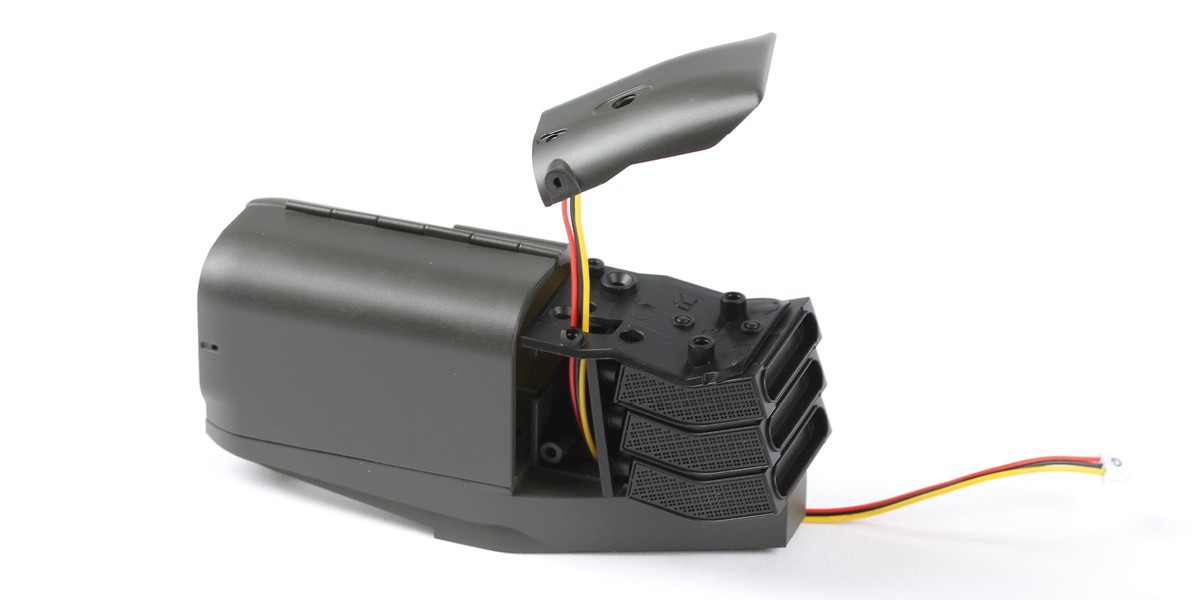

      Paso 7

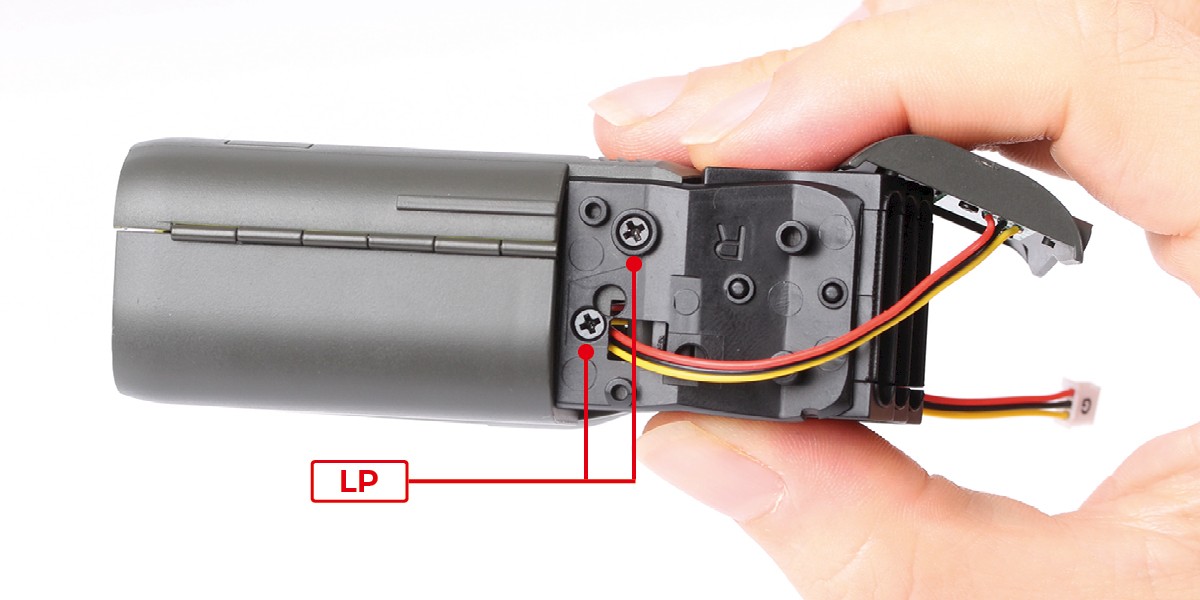

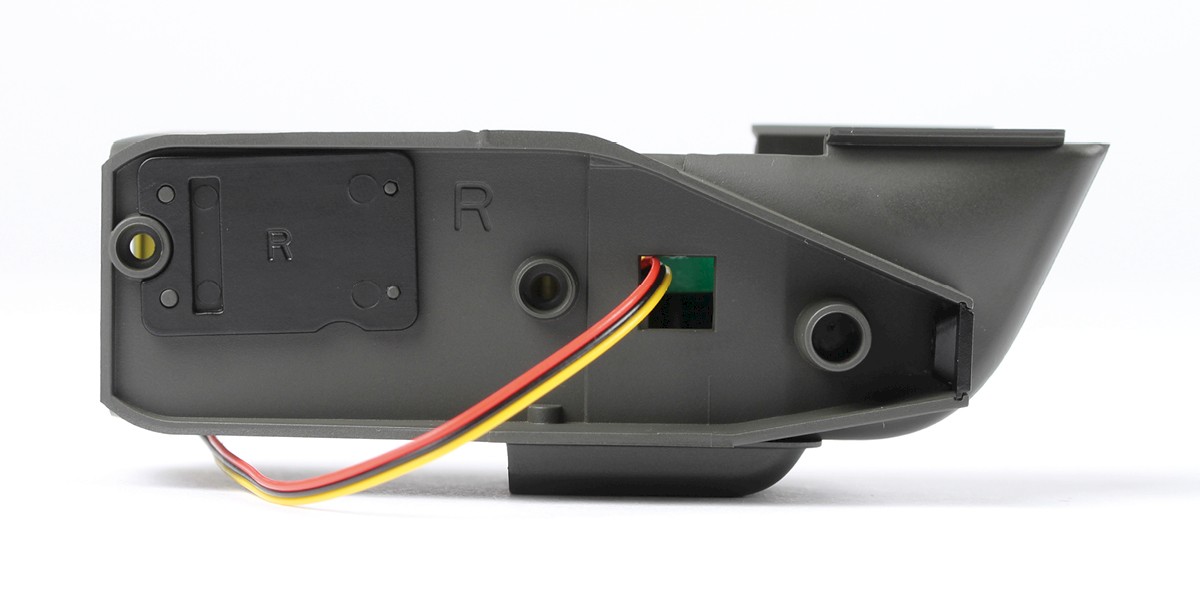

      Atornille las piezas juntas usando 2x LP.

      a

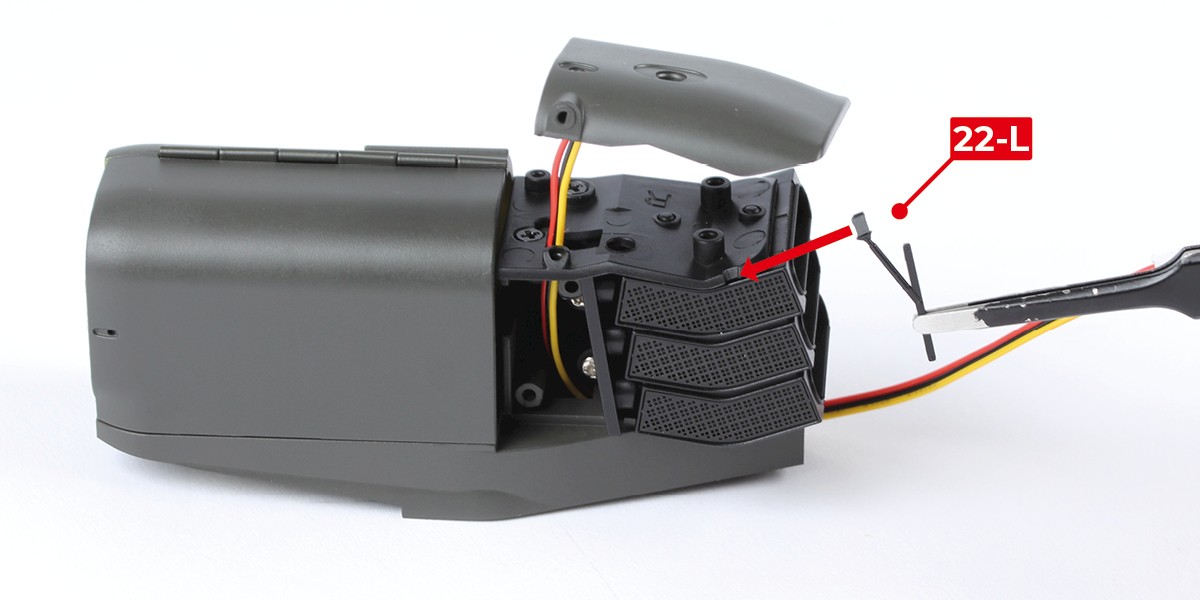

      Paso 8

      Pegue 22-L en el ensamblaje.

      a

      Paso 9

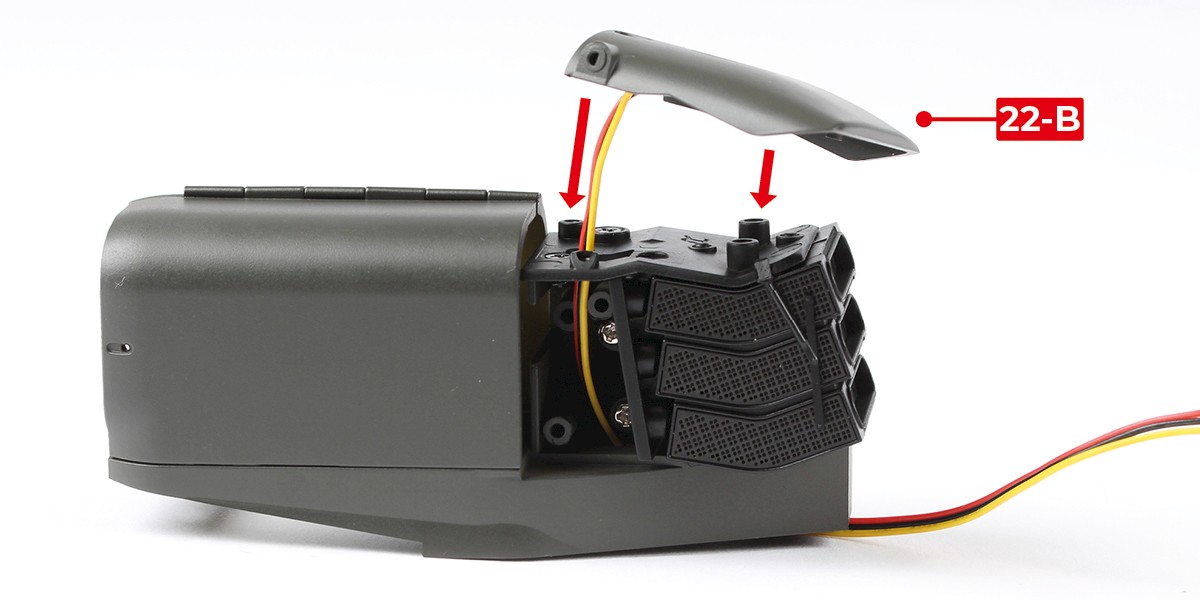

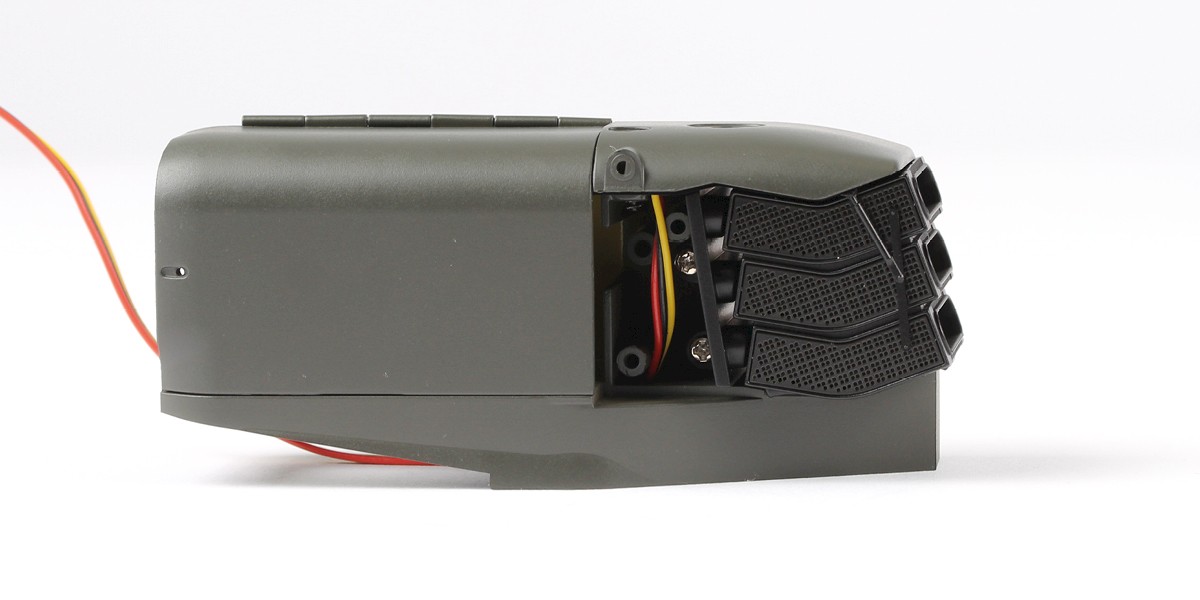

      Presiona 22-B sobre el ensamblaje

      a
      b

      Paso 10

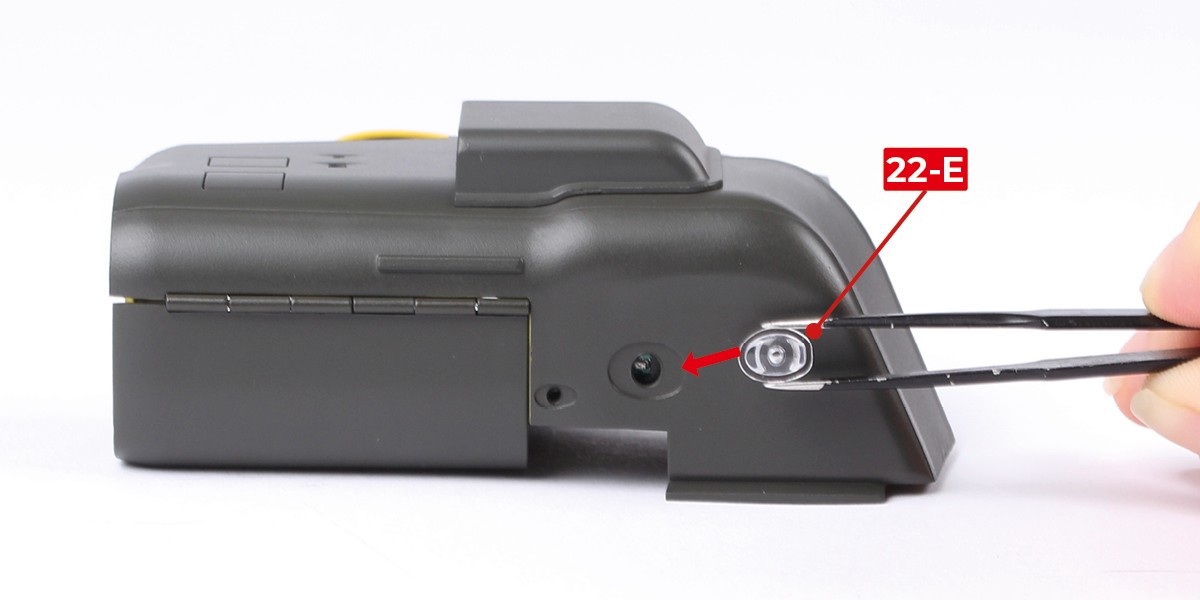

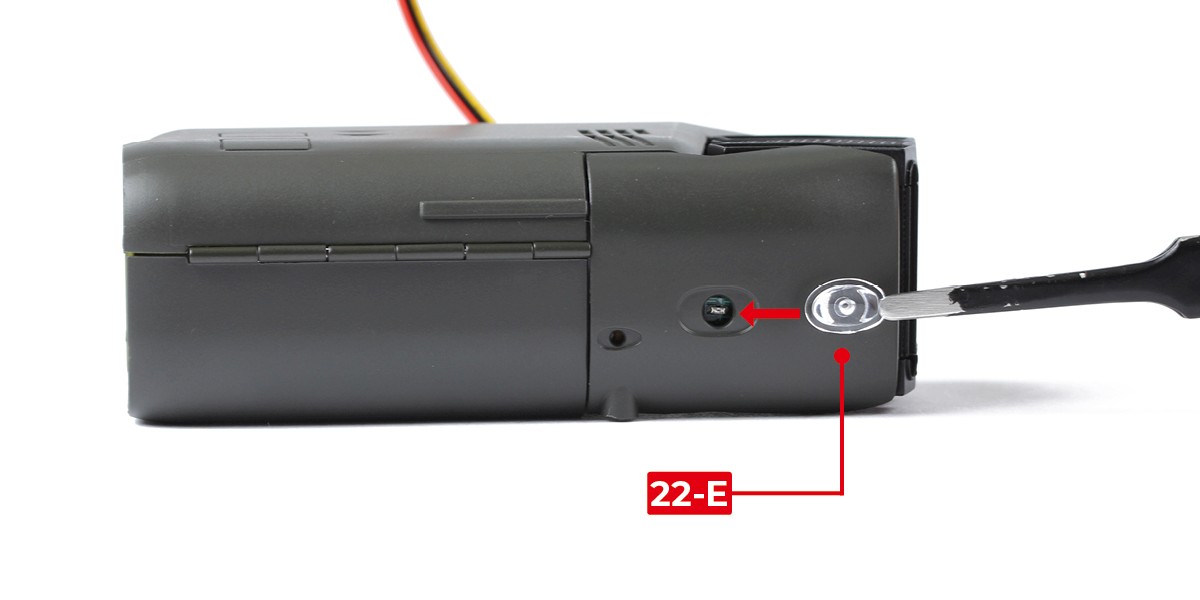

      Presione 22-E sobre el ensamblaje.

      La luz de navegación en el agujero adyacente se fijará en un paquete posterior.

      a

      Paso 11

      Presiona 22-K en el ensamblaje.

      a
      b

      Paso 12

      Presiona 22-J en el ensamblaje del motor (etapa 19).

      a
      b

      ETAPA COMPLETA

      No se pierda nada

      Manténgase al día con las últimas noticias y opiniones de los modelos de Agora Models registrándose en Scale Up, nuestro boletín de noticias mensual. Le mantendremos informado de todos los nuevos desarrollos de los modelos, tendrá acceso a vistas previas y adelantos, además de detalles de lo que actualmente está disponible a la venta.

      + ¡Reciba 50 puntos del Club Agora Advantage al suscribirse al boletín de noticias!
